Van màng là gì? Cấu tạo, phân loại và ứng dụng

Van màng là thiết bị quan trọng trong nhiều hệ thống công nghiệp nhờ độ kín cao, đóng mở linh hoạt, giúp kiểm soát lưu lượng chất lỏng hiệu quả. Với thiết kế màng ngăn tách biệt lưu chất khỏi thân van, van có thể hoạt động ổn định trong nhiều môi trường khác nhau như nước sạch, nước thải, hóa chất, dược phẩm, thực phẩm…. Vậy van màng là gì? Hãy cùng Van Hải Phát tìm hiểu chi tiết trong bài viết sau.

Van màng là gì?

Van màng (Diaphragm Valve) là thiết bị được dùng để đóng, mở hoặc điều chỉnh lưu lượng dòng chảy trong đường ống. Điểm nổi bật của dòng van này là thiết kế màng ngăn đàn hồi (diaphragm) được làm từ cao su, EPDM, PTFE hoặc vật liệu tổng hợp đặc biệt. Lớp màng ngăn này được liên kết với chốt đẩy và chuyển động lên xuống thông qua cơ cấu cần van, giúp kiểm soát linh hoạt quá trình đóng mở. Chức năng của màng ngăn là ngăn cách hoàn toàn lưu chất với thân van và bộ phận truyền động, đảm bảo van có độ kín tuyệt đối, hạn chế rò rỉ và giảm nguy cơ ăn mòn.

Van màng có thể hoạt động ổn định trong nhiều môi trường lưu chất khác nhau như nước sạch, nước thải, hóa chất, khí nén, dung dịch ăn mòn, lưu chất có chứa các hạt rắn nhỏ hoặc có độ nhớt cao.

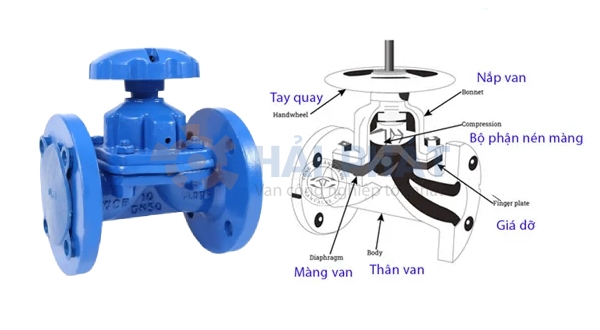

Cấu tạo của van màng

Van màng có cấu tạo cơ bản bao gồm các bộ phận sau: Thân van, màng ngăn, bệ chặn/ghế van (weir/seat), trục van, nắp van, thiết bị truyền động, gioăng và liên kết.

Thân van

Thân van là bộ phận chịu lực chính và cho phép lưu chất đi qua . Cấu trúc bên trong thân van màng được thiết kế theo hai dạng phổ biến:

• Weir type (dạng gờ chắn): Cơ chế đóng mở nhanh, hành trình ngắn, phù hợp với lưu chất sạch hoặc ít hạt rắn.
• Straight-through (dòng thẳng): Lỗ thông thẳng giúp hạn chế tích tụ cặn, tăng khả năng thoát bùn, phù hợp với lưu chất chứa hạt rắn mịn hoặc bùn.

Kiểu thiết kế thân van ảnh hưởng trực tiếp đến mức tổn thất áp suất, khả năng tự làm sạch và tính ứng dụng của van.

Thân van màng được chế tạo từ các vật liệu khác nhau như gang, thép carbon, inox (304/316/316L) hoặc nhựa (PVC, CPVC, PP, PVDF). Phương thức kết nối cũng khá đa dạng, bao gồm mặt bích (JIS/ANSI/DIN), nối ren (BSPT/NPT), kết nối clamp (tri-clamp) thường dùng trong ngành thực phẩm và dược phẩm.

Màng ngăn (Diaphragm)

Màng ngăn là bộ phận cốt lõi, đóng vai trò quyết định độ kín và độ bền của van. Bộ phận này vừa làm bề mặt đóng kín, vừa cách ly hoàn toàn lưu chất với cơ cấu truyền động, giúp bảo vệ các chi tiết không bị ăn mòn. Khi tác động cơ cấu vận hành, màng ngăn sẽ di chuyển lên xuống để thực hiện quá trình đóng mở van.

Màng ngăn thường được chế tạo từ vật liệu như EPDM, NBR, PTFE (Teflon), FKM hoặc Silicone. Cấu trúc màng có thể là dạng đơn lớp (elastomer) hoặc composite PTFE + elastomer (PTFE tiếp xúc lưu chất, elastomer đàn hồi).

Đây là chi tiết hao mòn theo thời gian nhưng có thể tháo lắp và thay thế nhanh chóng từ phía trên nắp van.

Bệ chặn/ghế van – Weir/Seat

Ghế van/ bệ chặn là bề mặt tựa của màng khi van đóng, có vai trò đảm bảo độ kín và giảm mài mòn trong quá trình vận hành. Hình dạng, độ phẳng và độ nhẵn của ghế van ảnh hưởng trực tiếp đến khả năng làm kín và tuổi thọ của màng ngăn.

• Thiết kế weir (gờ chắn) dạng chữ V hoặc đỉnh bo giúp giảm lực ma sát khi đóng van, phù hợp để điều tiết lưu chất.
• Thiết kế seat phẳng (dòng thẳng) tạo diện tích thông dòng lớn, phù hợp với lưu chất có chứa hạt rắn hoặc bùn, giúp hạn chế tắc nghẽn.

Bộ phận này thường chế tạo cùng vật liệu với thân van hoặc được lót PTFE, bề mặt gia công nhẵn giúp tăng độ kín và kéo dài tuổi thọ của màng ngăn.

Nắp van (Bonnet)

Nắp van có vai trò như một lớp bảo vệ cho khoang màng và cơ cấu truyền động bên trong. Thiết kế của nắp van ảnh hưởng trực tiếp đến khả năng bảo vệ thiết bị, bảo trì và khả năng tích hợp các phụ kiện chỉ thị.

Bộ phận này thiết kế dạng nắp liên kết bằng bu-lông để dễ tháo lắp, đồng thời trang bị vòng đệm nhằm ngăn ngừa rò rỉ ở phía trên.

Trục van (Stem)

Trục van có nhiệm vụ nâng – hạ màng van để thực hiện đóng/mở theo sự điều khiển của bộ phận truyền động. Nhờ có màng cách ly, trục van không tiếp xúc trực tiếp với lưu chất, giúp hạn chế ăn mòn và tăng độ bền.

Bộ phận này được chế tạo từ thép không gỉ, bề mặt được mạ hoặc xử lý cứng hóa nhằm giảm mài mòn ren và tăng tuổi thọ sử dụng.

Bộ truyền động (Actuator/Handwheel)

Bộ truyền động có nhiệm vụ tạo lực để thực hiện quá trình đóng/mở van. Tùy theo mức độ tự động hóa, van màng có thể vận hành bằng thủ công (tay quay) hoặc tự động (điện, khí nén).

Ngoài ra, bộ truyền động còn có thể tích hợp thêm các thiết bị phụ trợ như công tắc hành trình, bộ lọc điều áp khí (air filter regulator), bộ hiển thị vị trí, van điện từ (solenoid) và bộ định vị positioner PID giúp hỗ trợ điều tiết lưu lượng chính xác hơn.

Gioăng làm kín & liên kết (Gasket, Bolting)

Gioăng và bu-lông được thiết kế để đảm bảo mối nối giữa thân, nắp và màng van có độ kín cao, đồng thời chịu được rung động và sự biến thiên nhiệt trong quá trình vận hành.

• Gioăng được chế tạo từ các vật liệu như EPDM, PTFE hoặc graphite. Bố trí tại các bề mặt tiếp giáp, kết hợp với rãnh thiết kế để hạn chế nguy cơ trượt và tăng độ kín.
• Bu-lông và đai ốc làm từ thép mạ kẽm hoặc inox, được siết theo mô-men khuyến nghị để duy trì độ kín ổn định, tránh làm biến dạng hoặc bóp nát màng.
• Ngoài ra, ở một số dòng van còn được trang bị lỗ kiểm tra hoặc đường thoát rò trên nắp (tell-tale) để phát hiện và ngăn ngừa rò rỉ.

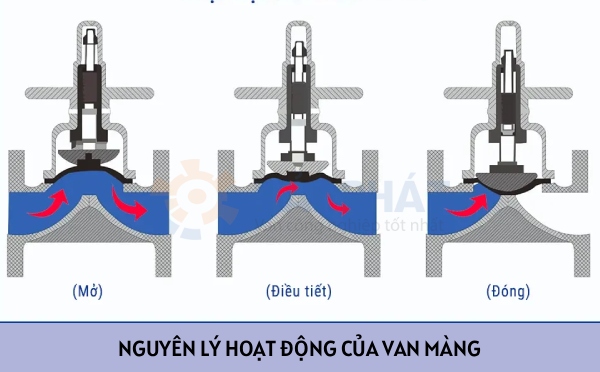

Nguyên lý hoạt động của van màng

Van màng hoạt động dựa trên sự dịch chuyển lên – xuống của màng ngăn đàn hồi (diaphragm) để kiểm soát dòng chảy. Khi bộ truyền động như tay quay, khí nén hoặc điện hoạt động, lực được truyền qua trục van đến màng ngăn, làm màng ép chặt vào bệ chặn (weir/seat) để ngăn chặn dòng chảy hoặc nâng lên khỏi bệ chặn để cho phép dòng chảy đi qua.

Điểm nổi bật của van màng là bộ phận màng ngăn tách biệt hoàn toàn lưu chất với trục van và cơ cấu truyền động, giúp các chi tiết không tiếp xúc trực tiếp với môi chất ăn mòn hoặc độc hại. Nhờ đó, van có độ bền cao, vận hành an toàn trong môi trường khắc nghiệt.

Phân loại van màng

Phân loại theo vật liệu chế tạo

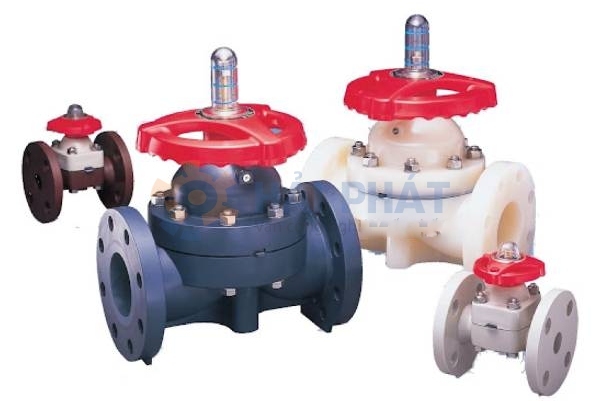

• Van màng nhựa (PVC, CPVC, PP, PVDF): Đây là loại van có thân và nhiều chi tiết được chế tạo từ nhựa kỹ thuật, thường được ứng dụng trong các hệ thống lưu chất có tính ăn mòn từ nhẹ đến trung bình. Ưu điểm nổi bật của van màng nhựa là trọng lượng nhẹ, dễ lắp đặt, chi phí thấp cùng khả năng kháng hóa chất tốt như axit, kiềm, muối. Tuy nhiên, van bị hạn chế khi làm việc trong điều kiện áp suất và nhiệt độ cao.
• Van màng gang: Là loại van có thân làm từ gang, được sử dụng phổ biến nhờ giá thành hợp lý và độ bền cơ học ổn định. Van màng gang có khả năng chịu áp lực ở mức trung bình, dễ tìm kiếm và thay thế. Tuy nhiên, cần lưu ý khi sử dụng trong môi trường có hóa chất ăn mòn mạnh để tránh ảnh hưởng đến tuổi thọ thiết bị.
• Van màng inox (Inox 304, 316, 316L): Đây là loại van cao cấp, nổi bật với năng chống ăn mòn và chịu nhiệt tốt, phù hợp với các hệ thống yêu cầu độ sạch và an toàn cao. Van màng inox có độ bền cơ học cao, dễ vệ sinh, chống oxy hóa, ứng các tiêu chuẩn như FDA, 3A, GMP. Nhược điểm chính của van là chi phí đầu tư cao hơn so với van gang và van nhựa.
• Van màng lót PTFE/Teflon: Đây là loại van có thân bằng gang, inox hoặc thép nhưng bên trong lót PTFE/Teflon giúp tăng khả năng chống ăn mòn. Van có thể làm việc tốt với nhiều loại hóa chất mạnh như axit, kiềm và dung môi hữu cơ, đồng thời có độ kín cao và hạn chế bám cặn. Tuy nhiên, giá thành tương đối cao nên van thường được sử dụng trong các hệ thống công nghiệp đặc thù.

Phân loại theo cấu tạo thân van

• Van màng dạng gờ chắn (Weir Type Diaphragm Valve): Đây  kiểu thiết kế phổ biến nhất của van màng. Nhờ cấu tạo có gờ chắn bên trong thân van, quá trình đóng mở diễn ra nhanh, đảm bảo độ kín cao và khả năng điều tiết dòng chảy ổn định, phù hợp với các môi chất sạch hoặc hệ thống yêu cầu kiểm soát lưu lượng chính xác.
• Van màng dòng thẳng (Straight-Through Diaphragm Valve): Loại van này có thân thẳng, giúp lưu chất đi qua gần như không bị cản trở. Do đó, van thường được ứng dụng trong các hệ thống có lưu chất chứa cặn, bùn hoặc hạt rắn nhỏ, góp phần giảm nguy cơ tắc nghẽn.

Phân loại theo cơ chế vận hành

• Van màng tay quay (Manual Diaphragm Valve): Đây là dòng van màng cơ bản và được sử dụng phổ biến nhất. Người vận hành thực hiện đóng/mở van bằng cách trực tiếp xoay tay quay. Van mang tay quay phù hợp với các hệ thống quy mô nhỏ hoặc không yêu cầu tự động hóa.
• Van màng điều khiển khí nén (Pneumatic Diaphragm Valve): Đây là phiên bản tự động hóa sử dụng năng lượng khí nén để vận hành. Van được trang bị bộ truyền động xi lanh khí nén, khi nhận tín hiệu, piston sẽ dịch chuyển và truyền lực xuống trục van để đóng/mở màng. Van màng điều khiển khí nén thường được ứng dụng trong dây chuyền sản xuất hiện đại nhờ tốc độ đóng mở nhanh, vận hành ổn định và đảm bảo an toàn trong môi trường dễ cháy nổ.
• Van màng điều khiển điện (Electric Diaphragm Valve): Dòng van này sử dụng mô-tơ điện kết hợp hộp số để truyền động, thay thế hoàn toàn các thao tác thủ công hoặc khí nén. Nhờ khả năng điều khiển chính xác, vận hành từ xa và tích hợp tốt với hệ thống tự động hóa, van màng điều khiển điện được ứng dụng trong các hệ thống công nghiệp yêu cầu mức độ tự động hóa cao.

Phân loại theo chức năng

• Van màng 2 ngã (Two-way Diaphragm Valve): Đây là loại van màng được sử dụng phổ biến với thiết kế gồm hai cổng kết nối là đầu vào và đầu ra. Van có kết cấu đơn giản, gọn nhẹ, thuận tiện lắp đặt và bảo trì. Van màng 2 ngã có chức năng chính là đóng/mở hoặc điều tiết dòng chảy theo một hướng nhất định. Loại van này thường được ứng dụng trong hệ thống cấp nước, xử lý nước, ngành thực phẩm và dược phẩm.
• Van màng 3 ngã (Three-way Diaphragm Valve): Van được thiết kế với ba cổng kết nối, cho phép phân chia hoặc chuyển hướng dòng lưu chất linh hoạt. Nhờ cấu tạo này, van có thể thực hiện chức năng trộn hai dòng chất lỏng hoặc tách một dòng thành hai nhánh khác nhau, phù hợp với các hệ thống yêu cầu thay đổi hướng dòng chảy hoặc phối trộn sản phẩm. Van màng 3 ngã thường được sử dụng trong ngành dược phẩm, thực phẩm, hóa chất.
• Van màng điều tiết (Throttling Diaphragm Valve): Đây là loại van màng được thiết kế chuyên biệt nhằm kiểm soát và điều chỉnh lưu lượng dòng chảy một cách chính xác. Van có thể giữ ở các vị trí trung gian để kiểm soát lưu lượng chính xác. Van màng điều tiết thường dùng cho ngành công nghiệp xử lý nước, hóa chất, thực phẩm và dược phẩm.

Ưu, nhược điểm của van màng

Ưu điểm

Van màng có một số ưu điểm nổi bật sau:

• Độ kín cao: Van có độ kín cao nhờ màng ngăn ép chặt vào bệ chặn, hạn chế tối đa hiện tượng rò rỉ ngay cả khi làm việc với lưu chất độc hại hoặc dễ bay hơi.
• Cách ly hoàn toàn lưu chất: Lưu chất được cách ly hoàn toàn với trục van và bộ truyền động, giúp giảm nguy cơ ăn mòn và tăng tuổi thọ của thiết bị.
• Chống ăn mòn hiệu quả: Van được chế tạo từ nhiều loại vật liệu như inox, nhựa hoặc lót PTFE, phù hợp với hầu hết môi trường hóa chất.
• Dễ vệ sinh: Thiết kế đơn giản, khoang van nhẵn giúp hạn chế tích tụ cặn bẩn, giúp việc vệ sinh và làm sạch dễ dàng hơn.
• Khả năng điều tiết tốt: Van có khả năng điều tiết lưu lượng tốt, không chỉ đóng/mở mà còn điều chỉnh dòng chảy với độ chính xác cao.
• Bảo trì thuận tiện: Cấu tạo van đơn giản giúp bảo trì thuận tiện, màng ngăn có thể tháo lắp và thay thế nhanh chóng khi cần.
• Độ an toàn cao: Nhờ độ an toàn cao và khả năng cách ly tuyệt đối, van màng đặc biệt phù hợp với các môi chất độc hại, ăn mòn hoặc yêu cầu độ tinh khiết cao.

Nhược điểm

Bên cạnh ưu điểm, van màng còn có một số nhược điểm cần chú ý như:

• Van bị giới hạn về kích thước, thường chỉ sản xuất đến DN300 nên không phù hợp với các hệ thống đường ống có quy mô lớn.
• Không sử dụng trong môi trường áp suất cao, thông thường van chỉ vận hành hiệu quả ở mức áp lực dưới 10 bar.
• Khả năng chịu nhiệt của van màng phụ thuộc nhiều vào vật liệu màng ngăn, đặc biệt không sử dụng các loại màng cao su trong môi trường nhiệt độ cao.
• So với van bi hoặc van bướm, tốc độ đóng mở của van màng chậm hơn.
• Khi sử dụng để điều tiết dòng chảy thường xuyên, màng van phải chịu ma sát liên tục nên dễ bị hao mòn và giảm tuổi thọ thiết bị.

Ứng dụng của van màng hiện nay

Nhờ thiết kế đặc biệt với màng ngăn giúp cách ly hoàn toàn lưu chất và khả năng chống rò rỉ hiệu quả, van màng được ứng dụng rộng rãi trong nhiều lĩnh vực công nghiệp như nước sạch, nước thải, dược phẩm, thực phẩm, hóa chất ăn mòn và khí nén….

• Xử lý nước sạch và nước thải: Van màng được sử dụng để kiểm soát dòng chảy.
• Ngành hóa chất – hóa dầu: Van màng lót PTFE hoặc PVDF có khả năng chống ăn mòn cao, phù hợp với môi trường axit, kiềm và dung môi hữu cơ.
• Ngành thực phẩm và đồ uống: Van màng inox 304/316L đáp ứng tiêu chuẩn vệ sinh, thường dùng trong dây chuyền sản xuất bia, sữa, nước giải khát.
• Ngành dược phẩm và y tế: Van màng inox vi sinh với kết nối clamp và bề mặt đánh bóng được ứng dụng trong hệ thống sản xuất thuốc, dung dịch y tế, nước cất pha tiêm
• Ngành điện tử và vi sinh: Thường sử dụng van màng nhựa kỹ thuật như PVDF, PFA để đảm bảo độ tinh khiết cao trong quá trình sản xuất vi mạch và linh kiện điện tử.

Kết luận

Nhìn chung, van màng là một trong những loại van công nghiệp quan trọng, được sử dụng phổ biến nhờ thiết kế màng ngăn giúp cách ly hoàn toàn lưu chất, đảm bảo độ kín và vận hành an toàn trong nhiều môi trường làm việc khác nhau. Tuy nhiên, để đạt hiệu quả tối ưu, cần lựa chọn loại van phù hợp với các điều kiện áp suất, nhiệt độ và đặc tính lưu chất.

Trên đây là một số thông tin về van màng. Mong rằng với những chia sẻ trên đây sẽ giúp các bạn có thêm kiến thức về loại van này. Nếu có bất cứ thắc mắc cần giải đáp, hãy để lại bình luận hoặc liên hệ với Van Hải Phát để được hỗ trợ tốt nhất.
