Hướng dẫn cách lắp đặt van bướm chi tiết A-Z

Van bướm là loại van công nghiệp được ứng dụng phổ biến trong các hệ thống đường ống, đảm nhiệm chức năng đóng mở, điều tiết và kiểm soát dòng chảy chất lỏng hoặc khí. Tuy nhiên, van bướm có thiết kế khá đa dạng về kiểu dáng và phương thức kết nối, mỗi loại van sẽ có cách lắp đặt riêng. Vậy cách lắp đặt van bướm như thế nào là chuẩn nhất? Hãy cùng Hải Phát tìm hiểu trong bài viết sau.

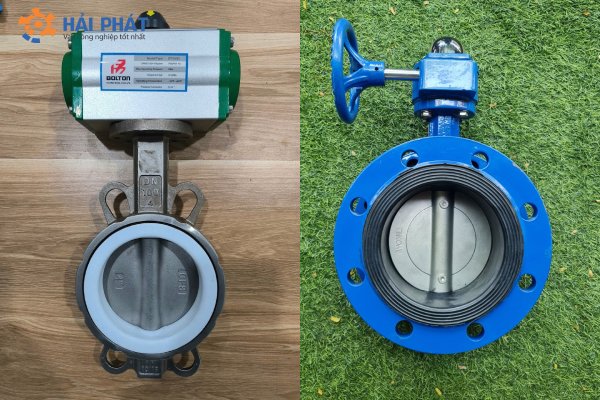

Giới thiệu về van bướm

Van bướm là thiết bị không thể thiếu trong các hệ thống đường ống, được thiết kế để thực hiện chức năng đóng/mở, kiểm soát và điều tiết dòng chảy nhanh chóng, hiệu quả. Đây là một trong những dòng sản phẩm chủ lực, giúp kiểm soát chính xác việc ngăn chặn hoặc lưu thông lưu chất, từ đó góp phần tối ưu hóa và tăng hiệu quả trong quá trình sản xuất công nghiệp.

Hiện nay, van bướm được chế tạo với nhiều mẫu mã, kích thước, chất liệu, phương thức vận hành và kiểu kết nối. Nhờ vậy, người dùng có thể dễ dàng lựa chọn loại van phù hợp với nhu cầu sử dụng, đáp ứng yêu cầu cụ thể của từng hệ thống.

Với thiết kế linh hoạt cùng khả năng chịu lực tốt, chịu nhiệt cao, chống ăn mòn hiệu quả, van bướm luôn là lựa chọn ưu tiên trong nhiều hệ thống vận chuyển lưu chất, bao gồm cả chất lỏng, khí và hơi.

Chuẩn bị trước khi lắp đặt van bướm

Trước khi tiến hành lắp đặt van bướm, cần chuẩn bị đầy đủ thiết bị, phụ kiện và dụng cụ để đảm bảo quá trình lắp đặt diễn ra nhanh chóng, chính xác. Các vật dụng cần chuẩn bị trong quá trình lắp đặt như sau:

• Van bướm: Lựa chọn loại van có kích thước phù hợp với đường ống, đồng thời đáp ứng yêu cầu kỹ thuật của hệ thống như áp suất, nhiệt độ làm việc, khả năng chống ăn mòn, vật liệu chế tạo (inox, gang, nhựa…), phương thức vận hành (tay gạt, tay quay, điều khiển điện, khí nén).
• Ống dẫn: Đây là phụ kiện đảm nhiệm việc vận chuyển lưu chất trong hệ thống. Đường kính và kiểu kết nối của ống dẫn phải tương thích với van bướm để đảm bảo độ kín và hiệu quả vận hành.
• Mặt bích: Đây là phụ kiện liên kết, đóng vai trò kết nối van với đường ống. Cần lựa chọn loại mặt bích theo đúng tiêu chuẩn (JIS, DIN, ANSI, BS…), đảm bảo sự đồng bộ giữa các bộ phận để tăng độ kín và thuận tiện cho bảo trì.
• Gioăng làm kín: Thường chế tạo từ các vật liệu đàn hồi như EPDM, PTFE hoặc NBR, có chức năng làm kín giữa các mặt bích, giúp hạn chế rò rỉ và giảm rung động khi hệ thống hoạt động.
• Cờ lê, mỏ lết, tua vít: Đây là những dụng cụ cơ bản để thực hiện lắp ráp và tháo dỡ các chi tiết trong quá trình thi công.
• Bu lông, đai ốc: Dùng để liên kết và siết chặt mặt bích, đảm bảo chắc chắn và ổn định.
• Giá đỡ: Có tác dụng cố định van bướm trên đường ống, hạn chế xê dịch và đảm bảo ổn định trong quá trình lắp đặt và vận hành.
• Máy hàn: Được sử dụng trong trường hợp cần hàn trực tiếp mặt bích vào đường ống theo yêu cầu kỹ thuật của hệ thống.

Hướng dẫn cách lắp đặt van bướm chi tiết

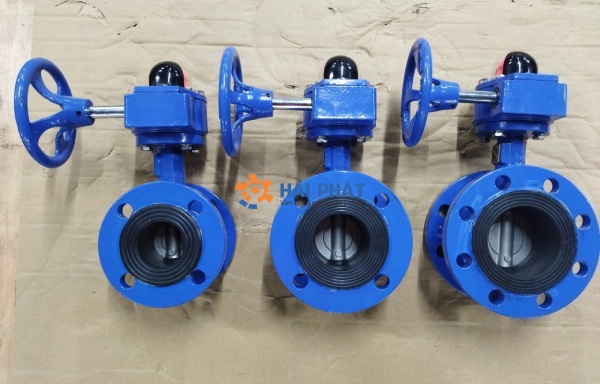

1. Cách lắp đặt van bướm mặt bích

Để lắp đặt van bướm mặt bích, cần thực hiện theo hướng dẫn sau:

• Trước hết, thực hiện hàn cố định hai mặt bích rỗng vào hai đầu đường ống chờ.
• Đặt van bướm vào khoảng trống giữa hai đoạn ống theo đúng chiều ký hiệu trên thân van, cần đảm bảo các lỗ bu lông của mặt bích ống trùng khớp với lỗ trên vành mặt bích của van.
• Cố định vị trí của van bướm và đường ống bằng giá đỡ để tránh xê dịch trong quá trình lắp.
• Chèn gioăng làm từ vật liệu đàn hồi vào vị trí tiếp xúc giữa các mặt bích để đảm bảo độ kín.
• Luồn bu lông qua toàn bộ các lỗ trên vành mặt bích rồi siết chặt từ từ và đều tay. Cần thực hiện cẩn thận để tránh làm lệch mặt bích hoặc ảnh hưởng đến gioăng bên trong.
• Sau khi hoàn tất, kiểm tra lại toàn bộ mối nối. Nếu các điểm liên kết chắc chắn, không có khe hở thì có thể đưa van bướm vào vận hành thử. Trong quá trình chạy thử, nếu không xuất hiện rò rỉ hay rung lắc, có thể kết luận việc lắp đặt van bướm đã đạt yêu cầu và thiết bị sẵn sàng đưa vào sử dụng chính thức.
• Cuối cùng, bôi trơn các khớp nối để hạn chế gỉ sét, đảm bảo thiết bị vận hành trơn tru trong thời gian dài.

2. Lắp đặt van bướm wafer

Hướng dẫn lắp đặt van bướm wafer như sau:

• Trước tiên, thực hiện hàn kín hai mặt bích rỗng vào hai đầu đường ống chờ. Khoảng cách giữa hai đầu ống nên lớn hơn chiều dày của van khoảng 1–2 mm để thuận tiện lắp đặt.
• Tiếp theo, đặt van bướm vào vị trí giữa hai mặt bích. Có thể dùng tạm một vài bu lông hoặc giá đỡ để cố định van, tránh xê dịch trong khi lắp đặt.
• Sau đó, lắp gioăng làm kín tại vị trí tiếp xúc giữa các mặt bích.
• Khi van đã giữ ổn định, thực hiện luồn toàn bộ bu lông qua các lỗ trên hai mặt bích và siết chặt đều tay để ép van bướm vào đúng vị trí, đảm bảo không bị lệch.
• Sau khi hoàn tất lắp đặt, vận hành thử hệ thống để kiểm tra. Nếu không xuất hiện rung lắc hoặc rò rỉ, có thể đưa van bướm vào sử dụng chính thức.
• Cuối cùng, nên bôi trơn các bộ phận chuyển động để hạn chế gỉ sét, đồng thời đảm bảo thiết bị hoạt động ổn định, bền bỉ theo thời gian.

3. Cách lắp đặt van bướm lug

Cách lắp đặt van bướm lug như sau:

• Trước tiên, hàn cố định hai mặt bích rỗng vào hai đầu đường ống.
• Sau đó, đặt van bướm vào vị trí giữa hai mặt bích rồi dùng giá đỡ hoặc bu lông tạm để giữ van cố định khi lắp đặt.
• Tiếp theo, chèn gioăng vào khu vực tiếp xúc giữa van bướm và mặt bích.
• Khi đã căn chỉnh đúng vị trí, luồn bu lông qua các tai bích trên thân van và các lỗ bu lông của mặt bích ống. Siết bu lông đều và đối xứng để đảm bảo độ kín, đồng thời tránh làm biến dạng gioăng.
• Cuối cùng, vận hành thử van bướm để kiểm tra khả năng đóng mở, độ kín và sự ổn định khi hoạt động. Nếu van bướm vận hành êm, không phát ra tiếng ồn và không xảy ra rò rỉ thì có thể đưa vào sử dụng chính thức.

4. Các bước lắp van bướm clamp

Để lắp đặt van bướm clamp cần thực hiện theo hướng dẫn sau:

• Trước hết, cần vệ sinh sạch sẽ bề mặt tiếp xúc giữa van bướm và đường ống để loại bỏ bụi bẩn, cặn bám.
• Sau đó, đặt van bướm clamp vào vị trí giữa hai đầu ống có bề mặt phẳng và nhẵn để đảm bảo độ tiếp xúc tốt nhất.
• Tiếp theo, đặt gioăng làm kín vào giữa các bề mặt tiếp xúc để tăng độ kín.
• Khi đã căn chỉnh đúng vị trí, sử dụng kẹp clamp để cố định và liên kết hai đầu nối lại với nhau.
• Cuối cùng, siết chặt kẹp clamp với lực vừa đủ để đảm bảo độ kín mà không làm biến dạng van bướm hoặc gioăng.
• Sau khi hoàn tất, thực hiện vận hành thử để kiểm tra độ kín, độ ổn định, khả năng đóng mở của van bướm. Nếu không phát hiện rò rỉ hay rung lắc thì có thể đưa vào sử dụng chính thức.

Một số lưu ý khi lắp đặt van bướm

Khi lắp đặt van bướm, cần đảm bảo lưu ý các vấn đề sau để đảm bảo kết nối chắc chắn và vận hành ổn định:

• Trước khi lắp đặt, cần vệ sinh sạch sẽ toàn bộ đường ống và van bướm để tránh đưa tạp chất vào hệ thống, đồng thời ngăn chặn cặn bẩn gây kẹt hoặc rò rỉ tại vị trí lắp ghép.
• Đối với các loại van bướm vận hành thủ công như tay gạt, tay quay, nên lắp đặt ở vị trí thông thoáng, trong tầm với để thuận tiện thực hiện thao tác. Ngược lại, với các dòng van điều khiển tự động có thể lắp linh hoạt hơn, bao gồm cả vị trí cao, sâu hoặc xa nhờ khả năng điều khiển từ xa.
• Van bướm có thể lắp theo nhiều hướng khác nhau, tuy nhiên nên ưu tiên lắp theo đúng chiều mũi tên, lắp theo phương thẳng đứng, tránh lắp ngược để đảm bảo hiệu quả vận hành tốt nhất.
• Lựa chọn loại gioăng có chất liệu, thông số, tiêu chuẩn phù hợp với van bướm và hệ thống, lắp đặt gioăng đúng vị trí để đảm bảo độ kín tuyệt đối.
• Khi siết bu lông, cần thao tác chắc tay nhưng không dùng lực quá mạnh để tránh làm lệch gioăng, gây cản trở dòng chảy hoặc dẫn đến rò rỉ.
• Trong trường hợp lắp van bướm trực tiếp với thiết bị khác, nên bố trí thêm một đoạn ống ngắn ở giữa để tạo khoảng không gian cần thiết, giúp đĩa van đóng mở dễ dàng hơn.

Kết luận

Trên đây là những thông tin hướng dẫn lắp đặt van bướm đúng kỹ thuật mà Hải Phát muốn chia sẻ đến quý khách. Nếu bạn còn bất kỳ thắc mắc nào, cần tư vấn chi tiết hơn về các dòng van bướm mà chúng tôi đang phân phối hoặc muốn nhận báo giá cụ thể, vui lòng liên hệ ngay qua hotline 0961 882 338 để được hỗ trợ. Đội ngũ nhân viên giàu kinh nghiệm, tận tâm của Hải Phát luôn sẵn sàng phục vụ 24/7, đảm bảo mang đến cho khách hàng sự hỗ trợ nhanh chóng và hiệu quả nhất.
