Van cổng inox chế tạo từ chất liệu inox 304 với độ bền cao, ứng dụng linh hoạt, phù hợp lắp đặt trong nhiều hệ thống đường ống. Sản phẩm hiện đang được Vaninox Hải Phát phân phối với số lượng lớn, giá thành hợp lý.

Tìm hiểu về van cổng inox

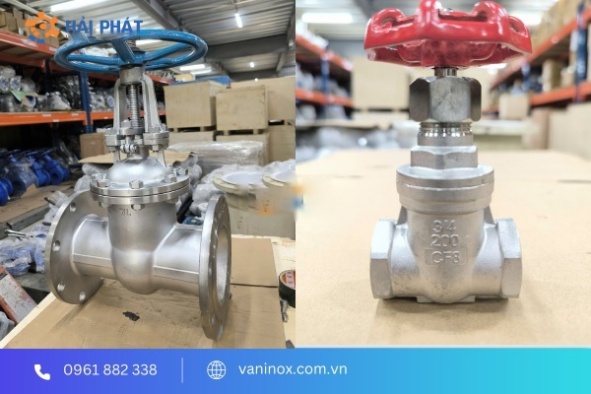

Van cổng inox hay van cửa inox, van chặn inox… là dòng van sản xuất hoàn toàn từ chất liệu inox 304 cao cấp. Van được đánh giá cao về độ bền, lắp đặt linh hoạt trong nhiều hệ thống sản xuất để thực hiện nhiệm vụ đóng mở, cho phép hoặc ngăn chặn lưu chất đi qua.

van cổng inox

Van cổng inox có độ cứng cao, chống va đập tốt, có khả năng chịu áp lực PN16, nhiệt độ lên đến 180 độ C. Đặc biệt, van còn hoạt động hiệu quả trong môi trường có lưu chất ăn mòn và không bị oxy hóa bởi các tác nhân môi trường.

Van kết nối với đường ống thông qua ren hoặc mặt bích. Đối với dạng mặt bích, ở giữa kết nối còn được đệm thêm một miếng gioăng bằng chất liệu PTFE để đảm bảo độ kín, ngăn chặn lưu chất rò rỉ, giúp thiết bị vận hành êm ái và không bị rung lắc.

Van cổng inox vận hành bằng tay quay vô lăng, có cấu tạo và nguyên lý vận hành đơn giản, dễ dàng lắp đặt, tháo lắp, bảo trì, vệ sinh. Sản phẩm van cửa inox hiện đang được phân phối chính hãng tại Vaninox Hải Phát với đa dạng kích thước, giá thành cạnh tranh.

Thông số kỹ thuật cơ bản

  • Kích cỡ van: DN15 – DN300
  • Chất liệu: Inox 304
  • Gioăng kín: PTFE
  • Kết nối: Nối ren, mặt bích
  • Tiêu chuẩn kết nối: BS, JIS
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ: 180 độ C
  • Dạng vận hành: Tay quay
  • Môi trường làm việc: Nước thải, nước sạch, khí, hơi, hóa chất, xăng dầu….
  • Xuất xứ: Trung Quốc, Hàn Quốc
  • Bảo hành: 12 tháng
  • Giấy tờ: CO-CQ đầy đủ

Cấu tạo van cổng inox

Một van cổng inox hoàn chỉnh có cấu tạo bao gồm các bộ phận chính sau:

  • Thân van: Được chế tạo từ chất liệu inox 304 cao cấp. Chức năng chính của thân van bảo vệ các chi tiết khác và liên kết với đường ống. Bộ phận này chịu va đập chính, đồng thời cho phép lưu chất di chuyển qua van mà không rò rỉ ra ngoài.
  • Trục van (ty van): Là bộ phận có dạng hình trụ, chế tạo từ kim loại cứng, có khả năng chịu ăn mòn và ma sát tốt. Phía trên trục van có thiết kế khớp ren để kết nối với tay quay (vô lăng), đầu còn lại kết nối với cánh van (đĩa van) bằng ren (đối với dạng ty chìm) hoặc thanh chốt (đối với dạng ty nổi). Chức năng của trục van là truyền lực từ bộ phận điều khiển để điều khiển đĩa van đóng mở.
  • Đĩa van (cánh van): Đây là bộ phận tiếp xúc trực tiếp với lưu chất, nhận lực từ trục van để nâng hạ cánh van, cho phép hoặc ngăn chặn lưu chất đi qua. Thông thường, đĩa van chịu mọi áp lực và nhiệt độ từ dòng chảy khi van đóng. Do đó, bộ phận này chủ yếu chế tạo từ kim loại cứng, có khả năng chống ăn mòn cao như inox, thép không gỉ…
  • Nắp van: Bộ phận này nằm ở giữa phần điều khiển và thân van, bên ngoài trục van, có tác dụng bảo vệ trục van, ngăn chặn rò rỉ lưu chất. Nắp van thường chế tạo cùng chất liệu với thân van.
  • Gioăng làm kín: Mục đích chính của bộ phận này là đảm bảo độ kín, ngăn chặn rò rỉ lưu chất. Gioăng làm kín thường được làm từ cao su tổng hợp, PTFE,… có độ đàn hồi, khả năng chịu nhiệt, chịu ăn mòn vượt trội.
  • Tay quay: Có thiết kế như vô lăng ô tô. Bộ phận này nhận lực từ người dùng để vận hành đóng/mở van.

cấu tạo van cổng inox

Nguyên lý hoạt động của van cổng inox

Cũng như các loại van cổng khác, nguyên lý hoạt động của van cổng inox dựa trên trục van để điều khiển đĩa van di chuyển lên xuống như một cánh cổng.

Khi quay tay quay theo chiều kim đồng hồ, trục van sẽ kéo đĩa van xuống vị trí thấp nhất, đồng nghĩa với van đóng, ngăn không cho lưu chất đi qua.

Ngược lại, khi điều khiển tay quay ngược chiều kim đồng hồ, trục van di chuyển kéo đĩa van nâng lên, đồng nghĩa với van mở, cho phép lưu chất dễ dàng di chuyển qua.

Giải mã vì sao van cổng inox được sử dụng rộng rãi?

Van cổng inox là lựa chọn hàng đầu trong nhiều ứng dụng dân dụng và công nghiệp bởi những ưu điểm vượt trội sau:

  • Khả năng chống ăn mòn vượt trội: Inox là chất liệu có khả năng chống ăn mòn, chống oxy cực tốt, có thể sử dụng trong điều kiện môi trường khắc nghiệt như hóa chất, nước biển, axit…
  • Độ bền cơ học cao: Inox được đánh giá cao về độ cứng và độ bền cơ học, chịu được áp suất, nhiệt độ cao.
  • Phạm vi ứng dụng rộng: Van cổng inox có thể sử dụng trong nhiều môi trường lưu chất như nước sạch, nước thải, hóa chất, dầu khí…
  • Độ an toàn cao, dễ dàng vệ sinh: Bề mặt van nhẵn, không bám bẩn, dễ dàng vệ sinh, đảm bảo an toàn vệ sinh nên có thể sử dụng trong các ngành công nghiệp thực phẩm, dược phẩm…
  • Tính thẩm mỹ cao: Van chặn inox có bề ngoài sáng bóng, góp phần nâng cao tính thẩm mỹ cho hệ thống đường ống.
  • Tiết kiệm chi phí bảo trì: Van rất ít hư hỏng, giúp tiết kiệm chi phí bảo trì, thay thế.
  • Thân thiện với môi trường: Chất liệu inox có thể tái chế, giúp góp phần bảo vệ môi trường, giảm thiểu các tác động tiêu cực đến hệ sinh thái.

Các mẫu van cổng inox có sẵn tại Vaninox Hải Phát

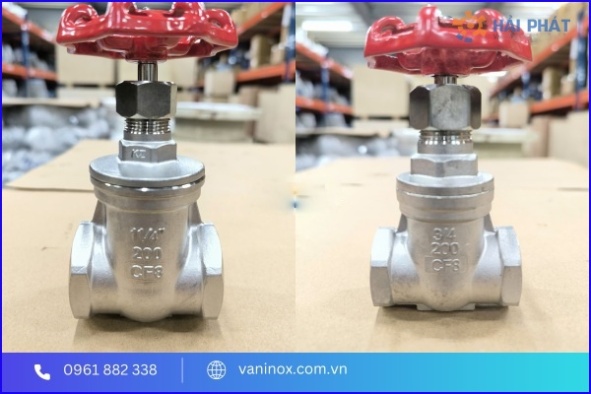

Van cổng inox nối ren

Dòng van này thường sử dụng cho các đường ống có kích cỡ nhỏ như DN15, DN20, DN25, DN32, DN40, DN50, kết nối thông qua ren. Van cổng inox nối ren có thiết kế đơn giản với hệ số kháng dòng chảy thấp, chế tạo từ inox 304 nên có khả năng chống ăn mòn tốt, chịu được áp lực cao.

van cổng inox nối ren

Với thiết kế nối ren đơn giản, hiện đại, không yêu cầu kỹ thuật cao nên việc lắp đặt, sửa chữa, bảo dưỡng, thay thế cũng đơn giản, dễ dàng hơn, giúp tiết kiệm thời gian và công sức cho người lắp đặt.

Thông số kỹ thuật:

  • Kích cỡ van:  DN15 – DN50
  • Thiết kế: Van cổng ty nổi, van cổng ty chìm
  • Chất liệu: Inox 304
  • Gioăng kín: PTFE (Teflon)
  • Kiểu kết nối: Nối ren
  • Áp lực làm việc: PN10, PN16
  • Phương thức vận hành: Tay quay
  • Môi trường làm việc: Nước thải, nước sạch, hóa chất, xăng dầu….
  • Xuất xứ: Trung Quốc, Hàn Quốc
  • Bảo hành: 12 tháng
  • Giấy tờ: CO-CQ đầy đủ

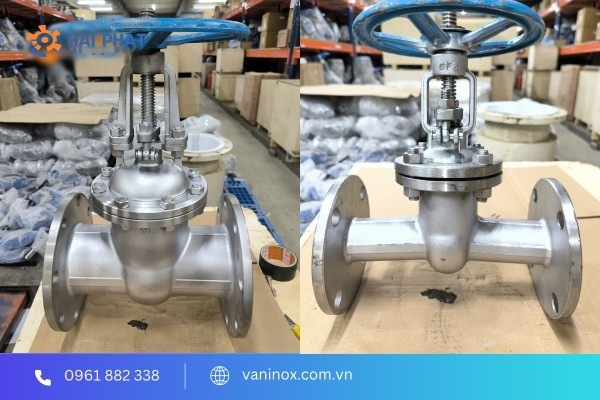

Van cổng inox mặt bích

Van cổng inox mặt bích sản xuất với dải kích thước từ DN50 – DN300, phù hợp với các hệ thống quy mô vừa và lớn. Van kết nối với hệ thống bằng phương thức mặt bích theo tiêu chuẩn JIS, BS…Mặt bích được thiết kế ngay trên thân van, kết nối với nhau thông qua bu lông. Tại vị trí tiếp xúc sẽ được đệm một miếng gioăng bằng chất liệu PTFE, lớp gioăng này có độ đàn hồi cao giúp tạo độ kín tuyệt đối.

van cổng inox mặt bích

Van chặn inox mặt bích có thiết kế chắc chắn từ chất liệu inox 304, chịu áp lực lên đến PN16, mức nhiệt độ 180 độ C, hoàn toàn không bị ăn mòn và oxy hóa.

Thông số kỹ thuật:

  • Kích cỡ van: DN50 – DN300
  • Chất liệu: Inox 304
  • Kiểu kết nối: Mặt bích
  • Tiêu chuẩn kết nối: BS, JIS
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ: 180 độ C
  • Vận hành: Tay quay
  • Môi trường làm việc: Nước thải, nước sạch, hóa chất, xăng dầu, khí nén…
  • Xuất xứ: Trung Quốc, Hàn Quốc
  • Bảo hành: 12 tháng
  • Giấy tờ: CO-CQ đầy đủ

Ứng dụng trong thực tiễn của van cổng inox

  • Hệ thống cấp thoát nước
  • Hệ thống phòng cháy chữa cháy
  • Hệ thống bơm chất lỏng
  • Hệ thống thủy lợi
  • Hệ thống HVAC
  • Nhà máy thủy điện, nhiệt điện…
  • Nhà máy hóa chất
  • Nhà máy luyện kim
  •  …

Vaninox Hải Phát – Báo giá van cổng inox tốt nhất thị trường

Vaninox Hải Phát tự hào là đơn vị cung cấp van cổng inox uy tín và giá rẻ tại thị trường Việt Nam. Chúng tôi cam kết mang đến cho khách hàng những sản phẩm chất lượng cao, đáp ứng tiêu chuẩn quốc tế với mức giá cạnh tranh nhất.

Lý do nên chọn mua van tại Vaninox Hải Phát:

  • Sản phẩm chính hãng: Đảm bảo chất lượng và nguồn gốc xuất xứ sản phẩm, tránh mua phải hàng giả, hàng nhái.
  • Giá cả cạnh tranh: Nhập khẩu trực tiếp từ nhà sản xuất, không qua trung gian, đảm bảo chi phí và mang đến mức giá tốt nhất cho khách hàng.
  • Dịch vụ bảo hành uy tín, hậu mãi, chăm sóc sau bán hàng chu đáo.
  • Tư vấn kỹ thuật chuyên nghiệp: Đội ngũ kỹ sư giàu kinh nghiệm của Vaninox Hải Phát luôn sẵn sàng hỗ trợ khách hàng lựa chọn sản phẩm phù hợp, giải đáp thắc mắc và xử lý sự cố kỹ thuật.
  • Đa dạng sản phẩm: Cung cấp đầy đủ các dòng van công nghiệp, đáp ứng mọi nhu cầu của khách hàng.

Chúng tôi cam kết mang đến cho khách hàng sản phẩm chất lượng cao, giá cả cạnh tranh và dịch vụ tốt nhất. Hãy liên hệ với Vaninox Hải Phát để được tư vấn và nhận bảng giá van cổng inox ưu đãi nhất.
