Van Bướm Điều Khiển Điện

Van bướm điều khiển điện có chức năng đóng mở, kiểm soát, điều chỉnh dòng chảy lưu chất trong hệ thống. Thiết bị sử dụng bộ truyền động điện để điều khiển đĩa van đóng mở tự động, góp phần tối ưu hoá quá trình vận hành, nâng cao hiệu suất hoạt động của hệ thống.

Giới thiệu van bướm điều khiển điện

Van bướm điều khiển điện hay van bướm điện, van bướm điều khiển bằng điện (Butterfly Valve Control Electricity) là thiết bị dùng để đóng mở, kiểm soát dòng chảy của lưu chất thông qua cơ chế đóng mở đĩa van.

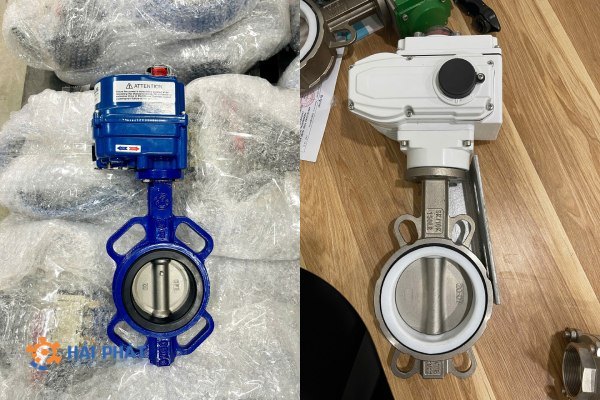

van bướm điều khiển điện

Cấu tạo của van bướm điều khiển bằng điện gồm hai phần chính: van bướm và bộ điều khiển điện. Van bướm có thiết kế tương tự cánh bướm, thường được chế tạo từ các vật liệu như inox, gang, nhựa… đảm bảo độ bền, khả năng chịu áp lực và nhiệt độ. Bộ điều khiển điện làm từ hợp kim nhôm nguyên khối, đạt tiêu chuẩn IP67, IP68, giúp chống nhiễm từ, chống nước và chống bụi hiệu quả.

Nguyên lý hoạt động của van bướm điện dựa trên việc chuyển đổi điện năng thành cơ năng. Khi được cấp điện áp phù hợp (24V, 220V, 380V), động cơ điện tạo ra mô-men xoắn, truyền đến trục van để điều khiển đĩa van. Đĩa van có thể đóng/mở hoàn toàn (ON/OFF) hoặc điều chỉnh theo các góc (tuyến tính) để kiểm soát lưu lượng dòng chảy.

Hiện nay, van bướm điều khiển điện được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng. Một số ứng dụng phổ biến bao gồm hệ thống cấp nước sạch, xử lý nước thải, dẫn khí nén, hơi nước, hệ thống PCCC, hệ thống dẫn xăng dầu, khí gas, khí đốt, nhà máy thủy điện, nhà máy chế biến thực phẩm, dược phẩm, bia rượu, nước uống…

Các thông số kỹ thuật của van bướm điện

Kích cỡ: DN50 – DN300
Chất liệu van: Inox, gang, nhựa…
Bộ điều khiển: Hợp kim nhôm
Tiêu chuẩn: IP67, IP68
Gioăng làm kín: PTFE
Áp lực: PN10, PN16
Nhiệt độ: 180 độ C
Dạng kết nối: Wafer, mặt bích
Tiêu chuẩn kết nối: JIS, BS, ANSI
Điện áp: 24V, 220V, 380V
Dạng đóng mở: ON/OFF, tuyến tính
Môi trường sử dụng: Nước sạch, nước thải, khí nén, hóa chất, xăng dầu…
Thương hiệu: Bolton, KosaPlus
Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc
Bảo hành: 12 tháng

Kết cấu và nguyên lý hoạt động của van bướm điều khiển điện

Kết cấu

Van bướm điều khiển điện có cấu tạo cơ bản bao gồm 2 bộ phận chính: Van bướm và bộ điều khiển điện.

Van bướm

thân van bướm điện

Van bướm có cấu trúc bao gồm các bộ phận như:

Thân van: Được làm từ các vật liệu như gang, nhựa, inox, có chức năng bảo vệ các chi tiết bên trong. Thân van bướm kết nối với đường ống theo dạng mặt bích hoặc wafer.
Đĩa van: Bộ phận trực tiếp thực hiện chức năng đóng/mở, điều tiết dòng chảy lưu chất. Chất liệu chế tạo đĩa van thường là gang hoặc inox.
Trục van: Bộ phận này truyền lực từ thiết bị điều khiển đến đĩa van, giúp đĩa van thực hiện đóng/mở, kiểm soát dòng chảy tự động. Một đầu trục van gắn với đĩa van, đầu còn lại kết nối bộ điều khiển điện. Trục van thường được làm từ inox hoặc thép.
Gioăng làm kín: Có vai trò ngăn chặn rò rỉ lưu chất, giảm rung, giúp van vận hành êm ái. Gioăng thường được làm từ các vật liệu có độ bền và đàn hồi cao như PTFE, EPDM….

Bộ điều khiển điện

bộ điều khiển van bướm điện

Một bộ điều khiển điện hoàn chỉnh bao gồm các thành phần chính sau:

Thân vỏ: Đây là lớp bảo vệ bên ngoài, có nhiệm vụ bảo vệ linh kiện và bảng mạch bên trong. Thông thường, vỏ được làm từ hợp kim nhôm, theo tiêu chuẩn IP67, IP68, giúp chống bụi và chống thấm nước hiệu quả.
Mô tơ điện: Chịu trách nhiệm chuyển đổi điện năng thành cơ năng để điều khiển van. Mô tơ điện hoạt động với các mức điện áp phổ biến như 220V, 24V hoặc 380V.
Bánh răng truyền động: Nhận cơ năng từ mô tơ điện và truyền lực đến trục van bướm. Bánh răng thường được chế tạo từ nhựa chịu lực hoặc thép có độ bền cao, đảm bảo khả năng hoạt động ổn định.
Bảng mạch điện tử: Có chức năng nhận nguồn điện và tín hiệu điều khiển để cung cấp cho mô tơ điện, đồng thời truyền tín hiệu đầu ra đến các thiết bị giám sát và điều khiển.
Công tắc hành trình: Giám sát quá trình vận hành của van, tự động ngắt nguồn điện cấp vào mô tơ khi van hoàn thành một chu trình hoạt động.
Các bộ phận hỗ trợ khác: Bao gồm thiết bị hiển thị trạng thái đóng/mở thông qua màu sắc, tay quay phụ,… giúp vận hành hệ thống dễ dàng hơn.

Nguyên lý hoạt động

Van bướm điều khiển điện hoạt động theo hai phương thức chính là ON/OFF và tuyến tính. Cả hai phương thức này đều hoạt động dựa trên nguyên lý đòn bẩy, có nghĩa là lực tác động để khiến đĩa van đóng mở. Tuy nhiên, cách thức vận hành nhẹ nhàng hơn rất nhiều do sử dụng điện áp cung cấp cho bộ điều khiển điện.

Van bướm điều khiển điện ON/OFF

Van đóng mở dạng ON/OFF chỉ có hai trạng thái: đóng hoàn toàn hoặc mở hoàn toàn. Khi cấp điện để mở van, mô-men xoắn từ bộ điều khiển điện được truyền đến trục van, trục van xoay kéo theo cánh van chuyển động. Khi cánh van đạt đến giới hạn mở định mức (góc 90 độ), công tắc hành trình tự động ngắt nguồn điện bên trong bộ điều khiển, đảm bảo an toàn cho hệ thống.

Tương tự, khi cấp điện để đóng van, mô-men xoắn tiếp tục truyền đến trục van, giúp trục van xoay theo hướng ngược lại, kéo theo cánh van di chuyển về vị trí đóng ban đầu. Khi đạt đến giới hạn đóng (góc 0 độ), công tắc hành trình sẽ tự động ngắt nguồn điện để đảm bảo quá trình vận hành an toàn.

Van bướm điều khiển điện tuyến tính

Đối với dạng điều khiển tuyến tính, cánh van có thể đóng mở với các góc tương ứng như 10, 25, 45, 60, 90 độ, tùy theo yêu cầu sử dụng. Nguồn điện trước khi cấp vào bảng mạch của thiết bị điều khiển điện sẽ được kiểm soát thông qua bộ điều khiển tuyến tính.

Bộ điều khiển tuyến tính không chỉ tiếp nhận nguồn điện mà còn nhận tín hiệu điều khiển 4~20mA hoặc 0-10V, tương ứng với các góc đóng mở từ 0 – 90 độ do người dùng thiết lập. Để vận hành van, người điều khiển chỉ cần gửi tín hiệu analog phù hợp với góc mở mong muốn, động cơ sẽ tự động điều chỉnh van đến vị trí mong muốn.

Phân loại van bướm điều khiển điện

Van bướm inox điều khiển điện

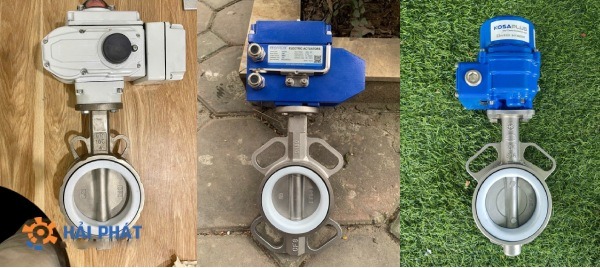

van bướm inox điều khiển điện

Van bướm inox điều khiển bằng điện được chế tạo từ inox 304, inox 316, đảm bảo độ bền cao, khả năng chịu áp lực, nhiệt độ tốt, chống ăn mòn hiệu quả. Van hiện được ứng dụng rộng rãi trong các hệ thống hóa chất, nước biển, hệ thống xử lý nước thải, cấp nước sạch, nhà máy đóng tàu, nhà máy chế biến dược phẩm, thực phẩm, đồ uống…

Van bướm gang điều khiển điện

van bướm gang điều khiển điện

Van bướm gang điện là loại van được sử dụng phổ biến với ưu điểm nổi bật là có giá thành rẻ. Sản phẩm được chế tạo từ gang cao cấp, bên ngoài được phủ một lớp sơn epoxy màu xanh giúp tăng độ bền, chống ăn mòn hiệu quả, thích hợp với nhiều môi trường lắp đặt như hệ thống cấp thoát nước, xử lý nước, PCCC, tưới tiêu, thủy lợi…

Van bướm gang điều khiển điện có thiết kế đơn giản, cho phép đóng mở nhanh chóng, chính xác, đảm bảo an toàn trong quá trình vận hành.

Van bướm nhựa điều khiển điện

Van bướm nhựa điều khiển bằng điện thường được chế tạo từ nhựa PVC, CPVC, UPVC…nên có ưu điểm là giá thành rẻ, khả năng chống oxy hóa, chống ăn mòn vượt trội. Hiện nay, van được ứng dụng chủ yếu trong hệ thống dẫn hóa chất, chất tẩy rửa, nước muối, nước biển, hệ thống xử lý nước thải….

Ứng dụng nổi bật của van bướm điều khiển bằng điện

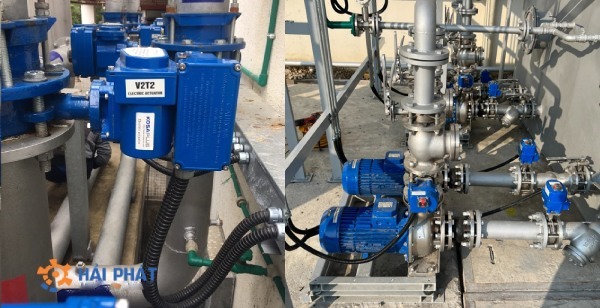

ứng dụng van bướm điều khiển điện

Các ứng dụng tiêu biểu của van bướm điều khiển điện bao gồm:

Hệ thống cấp nước sạch, nước sinh hoạt, xử lý nước thải…
Hệ thống cung cấp nước tưới tiêu, chăn nuôi…
Hệ thống phòng cháy chữa cháy
Hệ thống điều hoà, làm mát, làm lạnh
Hệ thống dẫn hóa chất, dung dịch tẩy rửa, nước muối, nước biển
Hệ thống dẫn xăng dầu, khí đốt, khí nén, hơi nóng
Nhà máy thủy điện, nhiệt điện
Nhà máy sản xuất, chế biến thực phẩm, dược phẩm, đồ uống…
Nhà máy dệt may, chế biến giấy, bột giấy…
Ngành công nghiệp luyện kim, khai thác khoáng sản
Ngành công nghiệp đóng tàu
…..

Đánh giá điểm mạnh và hạn chế của van bướm điều khiển điện

Điểm mạnh

Van bướm điều khiển điện được lắp đặt trong nhiều hệ thống, lĩnh vực bởi các ưu điểm sau:

Khả năng đóng/mở, điều tiết dòng chảy linh hoạt.
Vận hành hoàn toàn tự động bằng điện áp, giúp tiết kiệm thời gian và công sức.
Thiết kế van đơn giản, nhỏ gọn, dễ dàng lắp đặt và sử dụng.
Hỗ trợ các phương thức kết nối như mặt bích, wafer.
Hỗ trợ nhiều mức điện áp như 24V, 220V, 380V, phù hợp với hầu hết hệ thống tại Việt Nam.
Bộ điều khiển điện đạt tiêu chuẩn IP67, IP68, có thể lắp đặt ngoài trời.
Thời gian đóng/mở chậm (10-20 giây) giúp hạn chế sụt áp trong đường ống.
Chi phí đầu tư thấp so với các loại van có cùng chức năng như van bi, van cầu.
Dễ dàng điều khiển từ xa và gửi tín hiệu về phòng điều hành để kiểm soát trạng thái hoạt động của van.
Khi xảy ra sự cố, van có khả năng tự ngắt điện và báo tín hiệu để kịp thời xử lý.
Tích hợp tay quay để vận hành thủ công trong trường hợp mất điện đột ngột.
Hoạt động êm ái, không gây tiếng ồn.

Hạn chế

Van bướm điều khiển bằng điện có kích thước từ DN50 trở lên nên không thể lắp đặt cho đường ống nhỏ hơn DN50.
Thời gian đóng mở của van bướm điện chậm hơn so với van bướm điều khiển khí nén, thường từ 10 – 20 giây.
Khi mất điện đột ngột, van không tự động trở về trạng thái ban đầu mà phải sử dụng tay quay để điều chỉnh.

Báo giá van bướm điều khiển điện

Giá van bướm điều khiển điện phụ thuộc vào nhiều yếu tố như chất liệu, kiểu kết nối, kích thước, phương thức đóng mở, nguồn gốc xuất xứ, thời điểm mua hàng. Do đó, để nhận được báo giá chính xác, quý khách hãy liên hệ trực tiếp với đơn vị cung cấp.

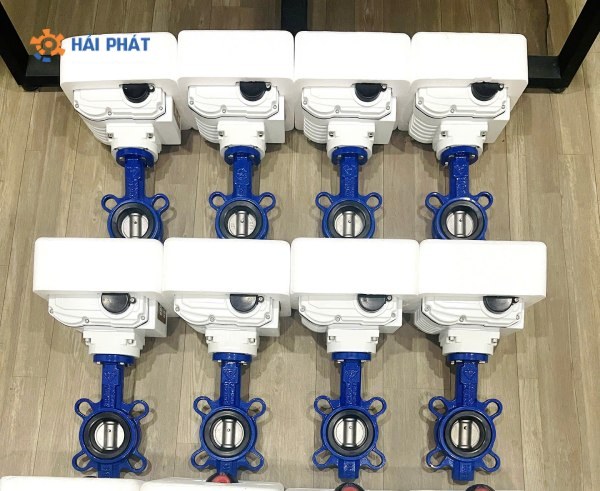

báo giá van bướm điều khiển điện
