Van bi tay gạt
Van bi tay gạt là thiết bị công nghiệp quan trọng, chủ yếu dùng để đóng, mở hoặc điều tiết dòng chảy lưu chất thông qua cơ chế tay gạt. Nhờ cách vận hành đơn giản, hoạt động hiệu quả, thiết bị này ngày càng được ứng dụng rộng rãi trong các hệ thống công nghiệp và dân dụng.
Van bi tay gạt là gì?
Van bi tay gạt là một trong những loại van bi thông dụng nhất hiện nay bởi khả năng đóng mở dễ dàng, nhanh chóng. Loại van này có tính di động cao, được sử dụng với mục đích chính là đóng mở, kiểm soát, điều tiết dòng chảy lưu chất.
Van có cấu tạo bao gồm hai bộ phận chính là van bi và tay gạt. Van bi có thiết kế đặc biệt với đĩa van có hình dạng tương tự viên bi, được đục lỗ xuyên tâm, có góc quay bằng hoặc nhỏ hơn 90 độ để đóng mở, điều tiết dòng chảy lưu chất. Tay gạt có hình dạng chung là phần thanh cố định nằm trên và phần thanh chuyển động nằm dưới.
Ưu điểm nổi bật của dòng van này là có phương thức vận hành đơn giản, không yêu cầu kỹ thuật cao, người dùng không tốn nhiều công sức để vận hành van. Khi hoạt động, chỉ cần tác động một lực vừa đủ vào tay gạt để vận hành đóng mở van.
Van Inox Hải Phát hiện đang là đơn vị phân phối van bi inox tay gạt chính hãng tại thị trường Việt Nam. Sản phẩm có các tùy chọn về kiểu kết nối ren hoặc mặt bích, thiết kế thân van bi dạng 2PC, 3PC, chất liệu chế tạo từ inox 304 cao cấp, dải kích cỡ từ DN15 – DN200. Liên hệ ngay để nhận tư vấn tốt nhất.
Cấu tạo van bi tay gạt
Về cơ bản, cấu tạo của một van bi tay gạt hoàn chỉnh bao gồm các bộ phận sau:
- Thân van bi
Đây là bộ phận bên ngoài, có chức năng chính là bảo vệ các chi tiết khác bên trong van, liên kết với các chi tiết khác để tạo thành một thân van hoàn chỉnh.
Thân van bi chế tạo từ inox 304 cao cấp, với thiết kế dạng 2PC, 3PC. Thân van kết nối với đường ống thông qua các mối ren hoặc mặt bích tích hợp tại các đầu ra/vào của van
- Bi van/Đĩa van
Bộ phận này nằm bên trong thân van bi, có dạng hình cầu với 1 lỗ tròn xuyên tâm, chế tạo từ kim loại cứng như inox, thép không gỉ. Chức năng chính của bi van là cho phép hoặc ngăn chặn, điều tiết dòng chảy lưu chất. Đường kính của lỗ khoét có thể bằng hoặc nhỏ hơn đường kính ống.
- Trục van
Trục van thường được chế tạo từ inox hoặc thép không gỉ, kết nối tay gạt với bi van. Khi tác động lực vào tay gạt sẽ tạo ra momen xoắn tác động lên trục van, trục van tác động đến bi van giúp vận hành đóng mở hoặc điều tiết dòng chảy lưu chất.
- Gioăng làm kín
Hay còn gọi là đệm làm kín có nhiệm vụ tạo độ kín giữa thân van và bi van, đảm bảo lưu chất không bị thất thoát hay rò rỉ ra ngoài.
Gioăng làm kín thường được chế tạo từ các chất liệu như Viton, PTFE… Tùy theo điều kiện môi trường để lựa chọn loại gioăng phù hợp.
- Tay gạt
Bộ phận này nằm ở phía trên cùng, kết nối với thân van, thường được chế tạo từ inox, thép….Để hoạt động, người sử dụng tác động một lực nhẹ lên tay gạt là hệ thống đã có thể vận hành bình thường.
Tay gạt kết nối với trục van bằng các đai ốc, khi gạt tay gạt, lực sinh ra sẽ truyền đến trục van. Trục van tác động lên bi van, giúp điều chỉnh việc đóng mở và điều tiết lưu chất.
Nguyên lý vận hành van bi tay gạt
Nguyên lý hoạt động của van bi tay gạt khá đơn giản bằng cách sử dụng tay gạt để điều khiển van. Khi người vận hành tác động lực lên tay gạt sẽ tạo ra một momen xoắn tác động đến trục van, khiến trục van quay. Khi trục van quay sẽ kéo theo bi van quay. Lúc này, bi van sẽ quay một góc 90 độ quanh vòng tròn làm kín, cho đến khi lỗ bi van trùng với dòng chảy, cho phép lưu chất đi qua van dễ dàng mà không bị cản trở.
Để đóng van, người vận hành chỉ cần gạt tay gạt theo chiều ngược lại, bi van sẽ quay ngược lại 90 độ cho đến khi vuông góc với dòng chảy, ngăn không cho lưu chất đi qua.
Ngoài ra, van bi còn có thể được sử dụng để điều tiết dòng chảy bằng cách điều chỉnh bi van mở ở các góc khác nhau.
Thông số kỹ thuật van bi tay gạt
- Kích cỡ van: DN15 – DN200
- Chất liệu van: Inox 304
- Gioăng làm kín: PTFE
- Áp suất: PN10, PN16
- Nhiệt độ: 180 độ C
- Liên kết: Nối ren, mặt bích
- Thiết kế thân van bi: 2PC, 3PC
- Vận hành: Tay gạt
- Môi trường làm việc: Nước, hơi nóng, hóa chất, khí nén….
- Xuất xứ: Trung Quốc, Hàn Quốc
- Bảo hành: 12 tháng
- Giấy tờ: CO/CQ, VAT

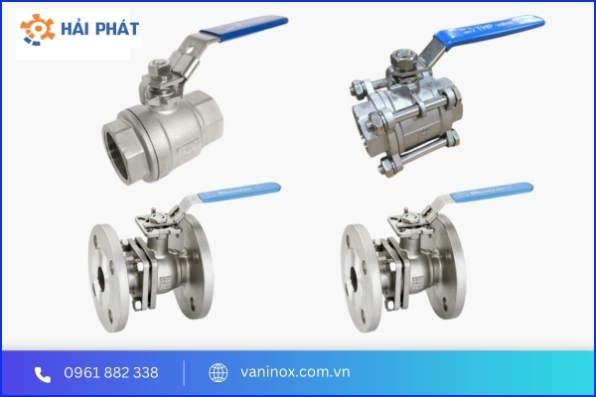

Các loại van bi tay gạt tại kho hàng Vaninox Hải Phát
Van bi tay gạt nối ren
Van này kết nối với hệ thống thông qua các khớp ren tích hợp tại các đầu nên khâu lắp đặt khá đơn giản. Tuy nhiên, khả năng chịu áp lực của van thấp nên chỉ được sử dụng cho đường ống có kích thước nhỏ hơn DN50.

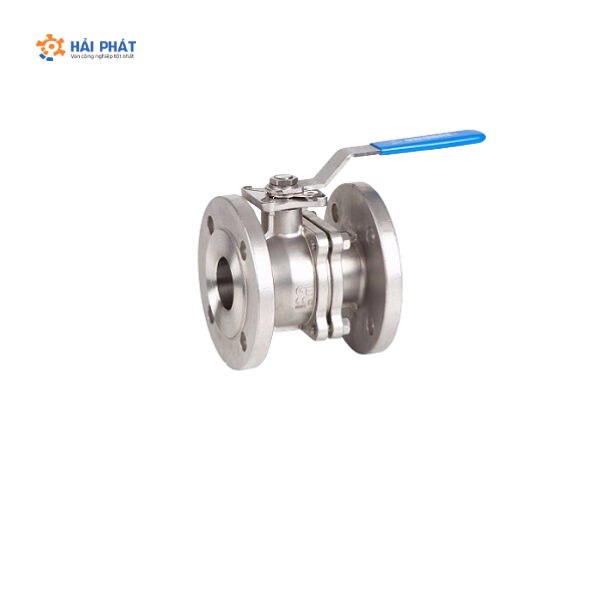

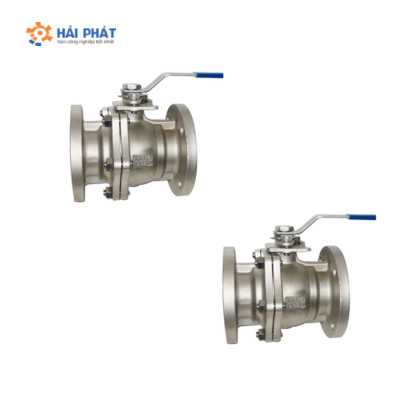

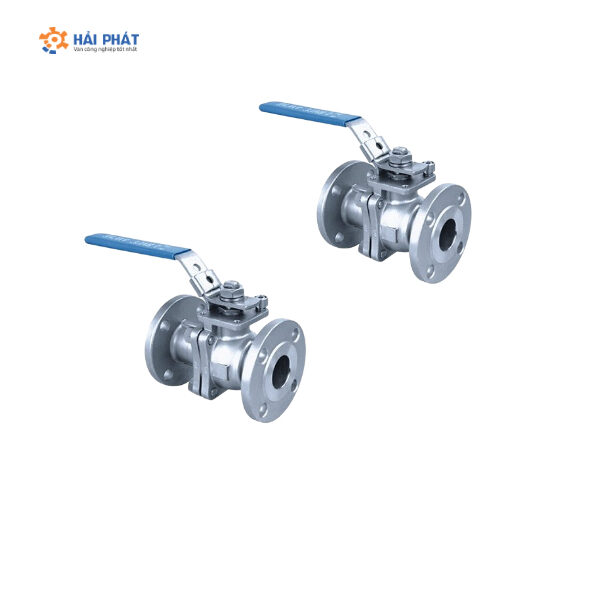

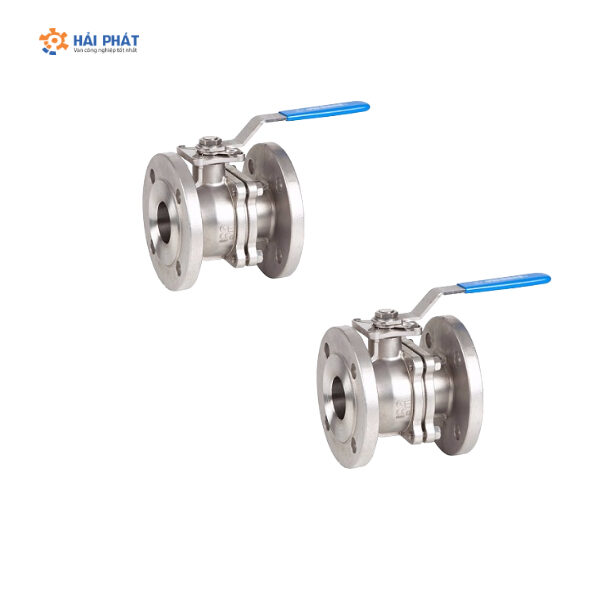

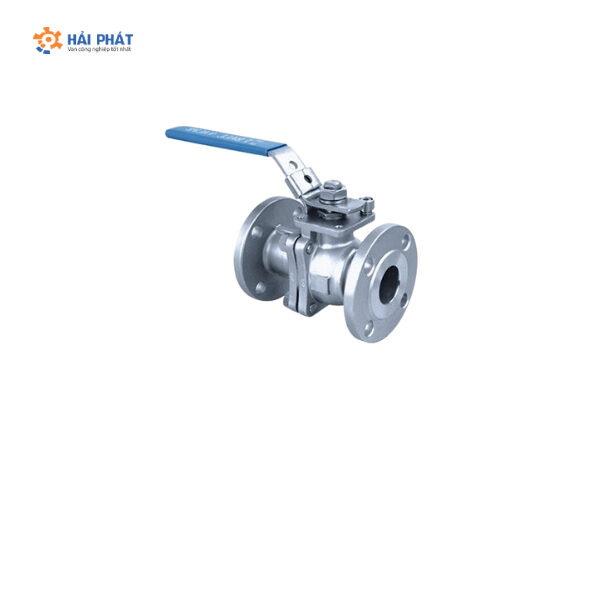

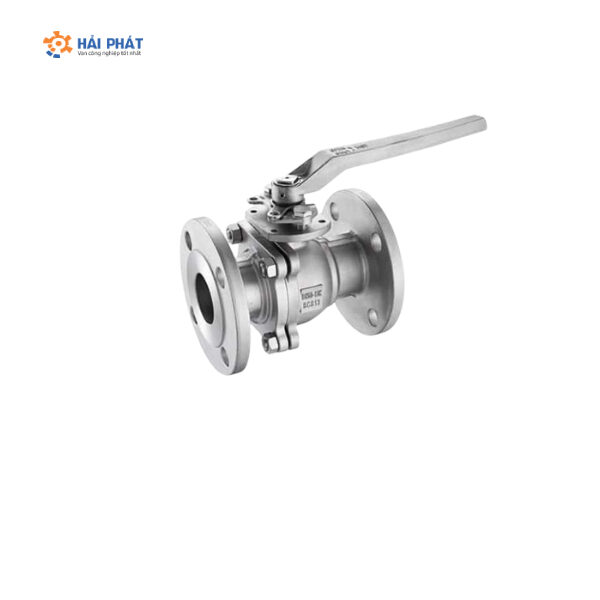

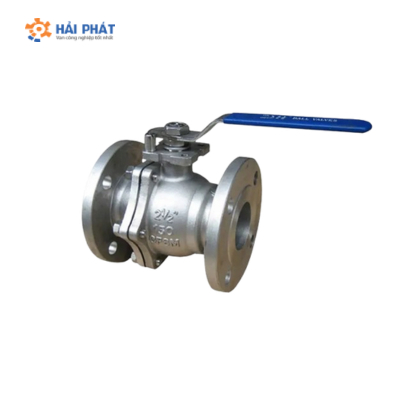

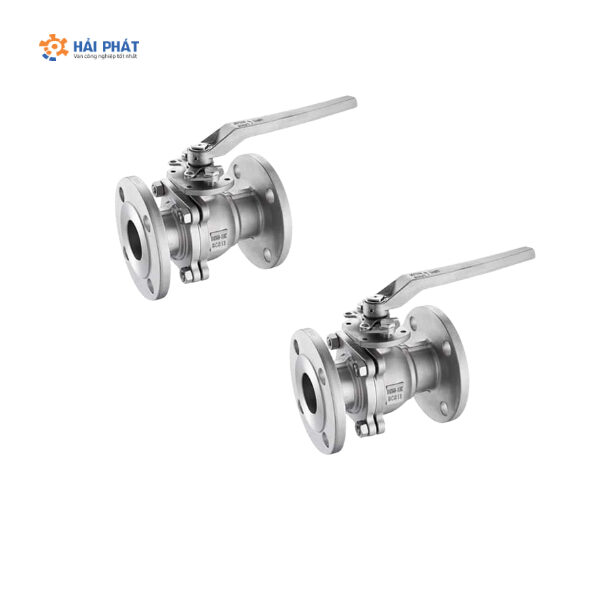

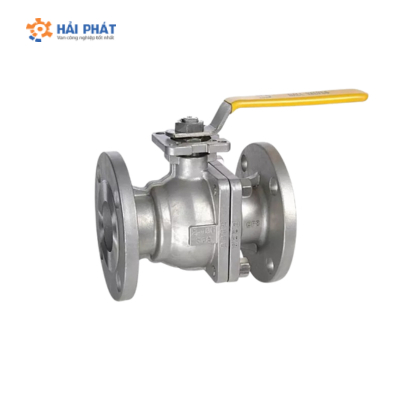

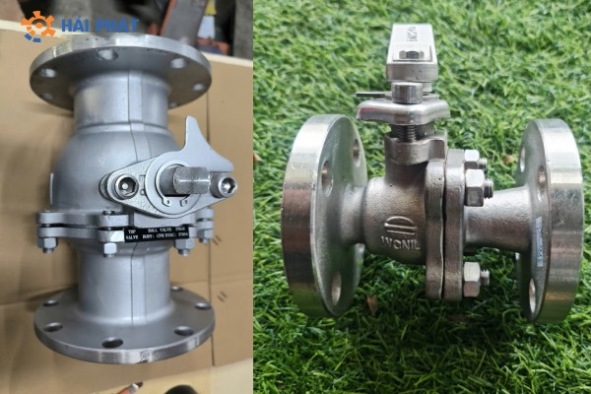

Van bi tay gạt nối bích
Kết nối với đường ống bằng mặt bích tích hợp tại hai đầu van. Mặt bích tuân theo các tiêu chuẩn như JIS, BS…giúp lắp đặt dễ dàng, đảm bảo độ kín tốt, giúp hạn chế tình trạng rò rỉ khi vận hành.
Van bi tay gạt mặt bích có khả năng làm việc trong môi trường khắc nghiệt, chịu được áp lực lớn nên được sử dụng cho các hệ thống có kích thước ống vừa và lớn, từ DN20 trở lên.
Đánh giá ưu nhược điểm của van bi tay gạt
Ưu điểm
Van bi tay gạt là lựa chọn hàng đầu bởi những ưu điểm vượt trội mà nó mà đến. Cụ thể:
- Khả năng đóng/mở, điều tiết và kiểm soát dòng chảy hiệu quả.
- Lỗ khoét bi van có đường kính bằng hoặc nhỏ hơn đường ống, do đó, áp lực dòng chảy đi qua van không thay đổi, giúp giảm thiểu tổn thất tốc độ.
- Phương thức vận hành tay gạt đơn giản, dễ sử dụng và không yêu cầu chuyên môn cao.
- Thời gian đóng/mở nhanh chóng, không tốn nhiều sức lực.
- Chất liệu chế tạo từ inox 304 cao cấp giúp van hoạt động ổn định trong điều kiện khắc nghiệt như áp suất, nhiệt độ cao, môi trường ăn mòn…
- Thiết kế đơn giản, nhỏ gọn, trọng lượng nhẹ, giúp vận chuyển và lắp đặt dễ dàng.
- Kiểu thiết kế, kích thước, kết nối đa dạng, giúp người dùng có nhiều lựa chọn phù hợp với nhu cầu thực tế.
- Không tạo ra nhiều tiếng ồn khi vận hành do cấu tạo bi chảy thẳng, không bị cản trở bởi đĩa van.
- Giá thành tương đối phù hợp và có nhiều sự lựa chọn.
Nhược điểm
Bên cạnh những ưu điểm, van bi tay gạt cũng có một số nhược điểm cần khắc phục như:
- Hạn chế về kích thước, thường dưới DN200 nên không thể lắp đặt van cho đường ống có kích thước lớn hơn.
- Phần tay gạt nhô ra có thể gây khó khăn cho quá trình lắp đặt.
- Việc vận hành bằng tay gạt đòi hỏi sự can thiệp của con người, không thể điều khiển từ xa hoặc lắp đặt trong các môi trường độc hại, vị trí trên cao.
- Không thể sử dụng van cho môi trường có nhiều tạp chất hoặc lưu chất có độ sệt như bùn..
Các hệ thống tiêu biểu sử dụng van bi tay gạt
Với những ưu điểm vượt trội, van bi tay gạt trở thành một trong những thiết bị công nghiệp quan trọng không thể thiếu trong nhiều lĩnh vực, được sử dụng trong nhiều hệ thống khác nhau. Cụ thể:
- Hệ thống đường ống nước sinh hoạt, nước sạch, cấp thoát nước
- Hệ thống PCCC
- Hệ thống hơi nóng, khí nén
- Hệ thống hoá chất có tính chất ăn mòn, oxy hóa như axit, bazơ, nước mặn,…
- Ngành công nghiệp sản xuất giấy, bột giấy, chế biến gỗ, đường…
- Hệ thống dẫn truyền khí
- Nhà máy chế biến lương thực, thực phẩm, nước giải khát, rượu bia, sữa…
- Và nhiều ứng dụng khác…
Mua van bi tay gạt ở đâu uy tín, giá rẻ?
Mặc dù trên thị trường hiện nay có nhiều đơn vị cung cấp van bi tay gạt nhưng để mua được sản phẩm chính hãng với giá hợp lý, quý khách nên chọn những địa chỉ uy tín.
Van Inox Hải Phát tự hào là một trong những địa chỉ tin cậy trong việc cung cấp van bi tay gạt. Với nhiều năm kinh nghiệm trong ngành, chúng tôi cam kết mang đến sản phẩm chất lượng cao, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật khắt khe.
Chúng tôi không chỉ chú trọng vào việc tìm kiếm, nhập khẩu các sản phẩm chất lượng mà còn luôn đặt sự hài lòng của khách hàng lên hàng đầu. Khi đến với Vaninox Hải Phát, quý khách sẽ nhận được sự tư vấn tận tình từ đội ngũ nhân viên chuyên nghiệp để chọn lựa sản phẩm phù hợp nhất với nhu cầu. Ngoài ra, khách hàng còn được cung cấp đầy đủ giấy tờ CO/CQ, VAT… cùng với chế độ bảo hành và hậu mãi tốt nhất.
Để nhận bảng giá chi tiết về van bi tay gạt, quý khách hàng vui lòng liên hệ với chúng tôi qua số hotline 0961 882 338.
