Van cổng ty nổi

Van cổng ty nổi được ứng dụng rộng rãi trong các hệ thống nhằm mục đích chính là đóng mở, cho phép hoặc ngăn chặn lưu chất đi qua van. Điểm đặc biệt của loại van này là trục ty lộ ra ngoài, do đó, người vận hành có thể quan sát trạng thái đóng mở thông qua sự di chuyển lên xuống của trục ty. Để hiểu rõ hơn về dòng van cổng ty nổi, hãy tham khảo ngay bài viết dưới đây của Vaninox Hải Phát nhé.

Van cổng ty nổi là gì?

Van cổng ty nổi hay van cửa ty nổi có tên tiếng Anh Rising Stem Gate Valve là loại van cổng có trục ty lộ ra bên ngoài, di chuyển lên xuống khi thực hiện thao tác đóng mở. Khi van mở hoàn toàn, ty van nâng lên trên, khi van đóng, ty van sẽ nằm gọn trong thân van. Thông qua quan sát ty van, người vận hành có thể dễ dàng nhận biết van đang ở trạng thái đóng hay mở.

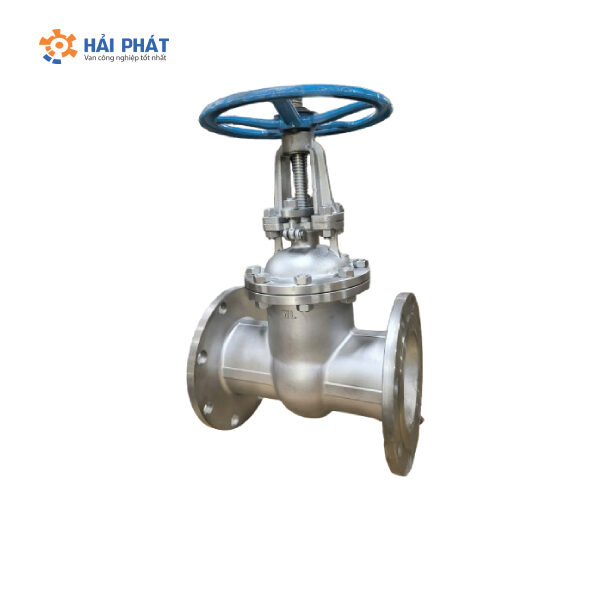

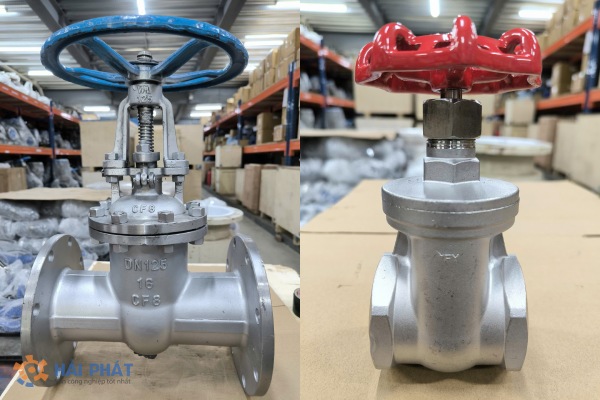

van cổng ty nổi inox

Van cổng ty nổi có chức năng chính là đóng mở, cho phép hoặc ngăn chặn lưu chất đi qua van. Đĩa van gắn cố định với trục ty, giúp thao tác đóng mở thực hiện dễ dàng và thuận tiện hơn. Van chủ yếu vận hành bằng tay quay vô lăng. Khi tác động lực quay, ty van sẽ di chuyển lên hoặc xuống để thay đổi trạng thái của van. Quá trình di chuyển này được thực hiện nhờ cơ cấu ren ngoài trên trục van và ren trong của bậc trung phía trên vô lăng.

Đây là dòng van cổng inox 304 cao cấp, phù hợp với nhiều môi trường lưu chất như chất lỏng, hơi nóng, khí nén, gas, hóa chất ăn mòn như axit, bazơ, và muối.

Thông số van cổng ty nổi

  • Kích cỡ van: DN50 – DN300
  • Chất liệu: Inox 304
  • Gioăng kín: PTFE
  • Kiểu kết nối: Mặt bích
  • Tiêu chuẩn kết nối: BS, JIS
  • Áp lực làm việc: PN10, PN16
  • Nhiệt độ: 180 độ C
  • Phương thức vận hành: Tay quay
  • Thiết kế van: Ty nổi
  • Môi trường làm việc: Nước thải, nước sạch, khí gas, hóa chất, xăng dầu….
  • Xuất xứ: Trung Quốc, Hàn Quốc
  • Bảo hành: 12 tháng
  • Giấy tờ: CO-CQ

Thành phần cấu tạo, nguyên lý hoạt động của van cổng ty nổi

Cấu tạo

Một van cổng ty nổi hoàn chỉnh thường có cấu tạo bao gồm các bộ phận sau:

  • Thân van: Bộ phận này thường chế tạo từ inox 304 nên có độ bền cơ học cao, khả năng chống chịu tốt. Thân van có thiết kế mặt bích tại các đầu ra/vào, giúp đảm bảo độ chắc chắn, độ kín khi lắp đặt với đường ống. Chức năng chính của thân van là bảo vệ các chi tiết trong van.
  • Cửa van, đĩa van:  Đây là thành phần quan trọng nhất, có nhiệm vụ ngăn chặn hoặc cho phép lưu chất đi qua. Do tiếp xúc trực tiếp với lưu chất nên đĩa van thường làm từ các vật liệu như inox, thép. Một số loại có thêm lớp bọc cao su bên ngoài để tăng độ kín, ngăn ngừa rò rỉ lưu chất.
  • Trục ty van: Bộ phận này có thiết kế lộ ra ngoài nên rất dễ quan sát. Trục ty van kết nối cửa van với bộ phận điều khiển, tham gia trực tiếp vào việc mở và đóng van. Do tiếp xúc với môi trường bên ngoài nên trục ty van thường được làm từ vật liệu chống ăn mòn như thép không gỉ hoặc inox để đảm bảo độ bền.
  • Đệm màng, gioăng làm kín: Chức năng chính của bộ phận này là đảm bảo độ kín, ngăn chặn chất lỏng rò rỉ ra ngoài.
  • Tay quay – Vô lăng: Van cửa ty nổi chủ yếu vận hành đóng mở van bằng tay quay vô lăng. Bộ phận này kết nối với trục van thông qua chốt vặn hoặc ren. Quá trình quay tay quay sẽ giúp trục van di chuyển lên xuống để thực hiện đóng mở van. Ngoài ra, van cửa ty nổi cũng có thể được điều khiển bằng điện hoặc khí nén thay vì tay quay thủ công.

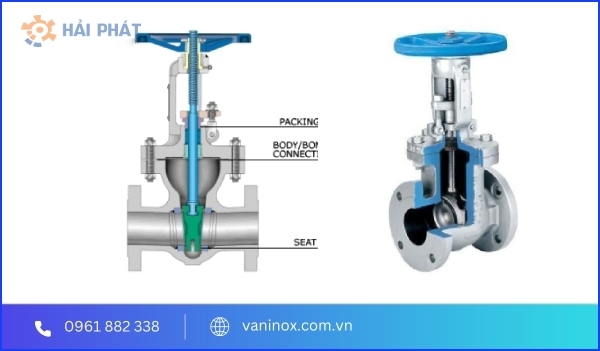

cấ tạo van cổng ty nổi inox

Nguyên lý hoạt động

Do có cấu tạo đơn giản nên nguyên lý hoạt động của van cổng ty nổi cũng khá đơn giản. Tùy theo cách thức điều khiển mà người vận hành sẽ sử dụng bộ truyền động khác nhau.

Đối với loại tay quay vô lăng, khi vận hành, người điều khiển chỉ cần quay tay quay ngược chiều kim đồng hồ để nâng trục ty lên. Lúc này, đĩa van gắn cố định với trục van sẽ từ từ nâng lên, mở van và cho phép dòng chảy lưu thông dễ dàng. Ngược lại, để đóng van, chỉ cần quay tay quay theo chiều kim đồng hồ, đĩa van từ từ hạ xuống ngăn chặn lưu chất đi qua.

Với dạng điều khiển điện hoặc khí nén cũng có nguyên lý vận hành tương tự. Tuy nhiên, thay vì quay tay quay, người điều khiển chỉ cần cấp điện hoặc khí nén cho bộ điều khiển.

Van cổng ty nổi có ưu nhược điểm gì?

Ưu điểm

  • Thiết kế trục ty lộ ra ngoài giúp người dùng dễ dàng quan sát và theo dõi tình trạng đóng mở của van.
  • Trục ty nổi cũng giúp giảm tiếp xúc với lưu chất, từ đó ngăn ngừa nguy cơ ăn mòn và han gỉ do hoạt động trong các môi trường khắc nghiệt như bazơ, axit, kiềm, muối…
  • Phần trục ty có thể nối dài để điều khiển van tại các vị trí sâu, dưới cống ngầm.
  • Van được chế tạo từ inox 304 cao cấp, phù hợp với nhiều môi trường khác nhau, đảm bảo hoạt động ổn định ngay cả trong điều kiện ăn mòn cao.
  • Với thiết kế nhỏ gọn, van dễ dàng lắp đặt và vận hành, là lựa chọn phổ biến trong các hệ thống công nghiệp, đường ống dân dụng.
  • Van có chức năng đóng ngắt dòng chảy hiệu quả, đồng thời việc đóng mở từ từ cũng giúp hạn chế hiện tượng sốc hệ thống.
  • Việc vệ sinh, bảo dưỡng van cũng dễ dàng và thuận tiện hơn.

Nhược điểm

  • Mặc dù thiết kế trục ty van lộ ra ngoài, giúp người vận hành dễ dàng quan sát trạng thái đóng mở, giảm ảnh hưởng từ dòng chảy lưu chất, tuy nhiên, bộ phận này phải chịu tác động từ môi trường bên ngoài như bụi bẩn, nắng mưa…nên rất dễ bị hao mòn.
  • Van không thích hợp sử dụng nhằm mục đích điều tiết hoặc môi trường lưu chất dạng đặc sệt, khí hơi, bùn bẩn…
  • Khi van hoạt động, phần trục ty di chuyển lên cao nên thường chiếm một khoảng không gian bên ngoài hệ thống. Do đó, van cửa ty nổi thường không được lựa chọn cho các hệ thống hạn chế về diện tích.
  • Với kích thước từ DN50 – DN300, van không phù hợp lắp đặt cho các đường ống có kích cỡ nhỏ.

Một số hệ thống tiêu biểu lắp đặt van cổng ty nổi

Van cổng ty nổi được ứng dụng rộng rãi trong cả hệ thống dân dụng và công nghiệp. Loại van này đảm bảo khả năng đóng mở, kiểm soát dòng chảy lưu chất an toàn, hiệu quả.

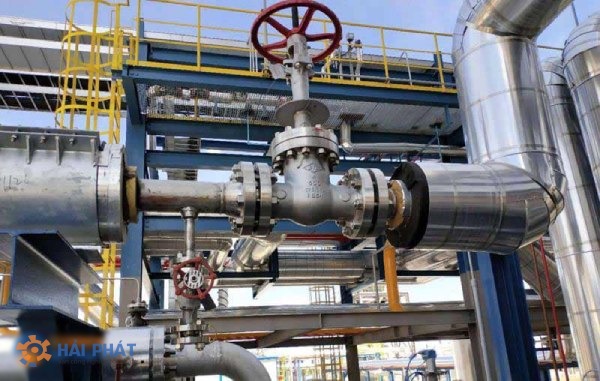

ứng dụng van cổng ty nổi inox

Dưới đây là một số ứng dụng tiêu biểu của van trong thực tiễn:

  • Hệ thống PCCC
  • Hệ thống cấp nước sạch, nước sinh hoạt, xử lý nước thải độc hại có khả năng ăn mòn cao
  • Hệ thống truyền dẫn hóa chất
  • Hệ thống dẫn khí đốt, xăng dầu…
  • Hệ thống thủy lợi, tưới tiêu….
  • Ứng dụng phổ biến trong các ngành chế tạo, sản xuất…
  • …..

Các kiểu vận hành phổ biến của van cổng ty nổi

Van cổng ty nổi tay quay

Tay quay là dạng vận hành phổ biến nhất hiện nay. Với thiết kế điều khiển dạng tay quay vô lăng, người dùng có thể dễ dàng điều chỉnh việc đóng mở van bằng cách xoay tay quay theo chiều kim đồng hồ hoặc ngược chiều kim đồng hồ.

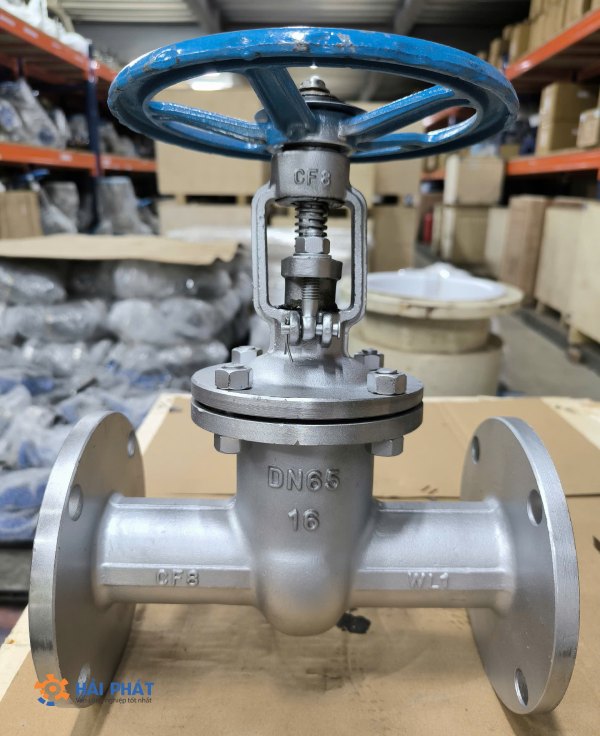

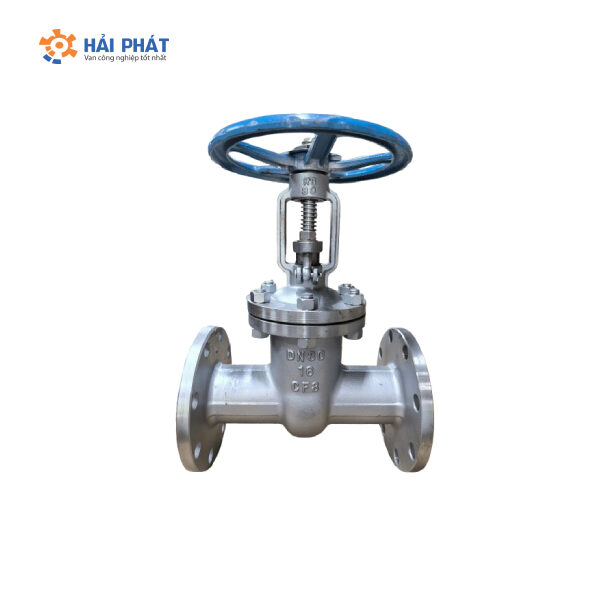

van cổng ty nổi tay quay

Van cổng ty nổi điều khiển điện

Van vận hành hoàn toàn tự động bằng cách sử dụng bộ điều khiển bằng điện để thay đổi trạng thái đóng mở của van. Thông thường, van ở trạng thái đóng, khi có tác động từ dòng điện, van sẽ bắt đầu chuyển động và mở hoàn toàn, cho phép lưu chất đi qua. Để đóng van, chỉ cần ngắt nguồn điện cung cấp cho bộ điều khiển.

Loại van cổng ty nổi điều khiển điện thường ứng dụng cho các hệ thống mà người vận hành không thuận tiện trong việc đóng mở van bằng tay quay, đặc biệt là môi trường hóa chất độc hại, hệ thống ngầm,… Bộ điều khiển điện sử dụng điện áp thông dụng như 24V, 220V, 380V, tùy vào nhu cầu của các hệ thống khác nhau.

Van cổng ty nổi điều khiển khí nén

Van sử dụng áp lực khí nén để điều khiển hoạt động đóng mở van. Quy trình đóng mở diễn ra tự động, nhanh chóng, đảm bảo an toàn và tối ưu hóa hiệu quả hoạt động. Tuy nhiên, để sử dụng cần có hệ thống cấp khí nén đi kèm, vì vậy giá thành của van thường cao hơn so với các loại van cổng ty nổi khác.

Báo giá van cổng ty nổi tốt nhất thị trường

Với hơn 6 năm kinh nghiệm trong lĩnh vực cung cấp thiết bị công nghiệp, nhập khẩu chính hãng từ nhà sản xuất, Vaninox Hải Phát cam kết đáp ứng mọi yêu cầu của khách hàng. Đặc biệt, do sản phẩm của chúng tôi được nhập khẩu trực tiếp, không qua trung gian nên giá thành cạnh tranh hơn so với các đơn vị khác.

Tuy nhiên, giá bán van cổng ty nổi có thể thay đổi dựa trên nhiều yếu tố như chất liệu, kiểu kết nối, xuất xứ…Vì vậy, để nhận báo giá chi tiết nhất, quý khách vui lòng liên hệ ngay với Vaninox Hải Phát qua số hotline 0961 882 338 để được hỗ trợ nhanh chóng.
