Van cổng ty chìm
Van cổng ty chìm có thiết kế phần trục ty khi vận hành sẽ không di chuyển lên xuống mà chỉ chuyển động tròn ty, giúp đĩa van đóng mở lên xuống. Dòng van này chủ yếu được sử dụng để đóng mở, cho phép hoặc ngăn chặn lưu chất đi qua.
Van cổng ty chìm là gì?
Van cổng ty chìm (van cửa ty chìm) có tên tiếng anh Non rising stem gate valve là loại van cổng có thiết kế phần ty nằm chìm trong thân van. Khi vận hành, trục ty không di chuyển lên xuống mà chỉ xoay tròn, giúp đĩa van di chuyển lên hoặc xuống thông qua khớp ren giữa đĩa van và trục ty.
Chức năng chính của van cửa ty chìm là đóng mở, ngăn chặn hoặc cho phép lưu chất đi qua van mà không làm thay đổi kích thước van. Cấu trúc truyền động của van bao gồm vô lăng, ty van và đĩa van, trong đó đĩa van kết nối với ty van thông qua các khớp ren, ty van kết nối với vô lăng. Khi xoay tay quay vô lăng, cả vô lăng và ty van đều xoay tròn tại chỗ, trong khi đĩa van di chuyển lên xuống theo bước ren.
Van cổng ty chìm thường chế tạo từ các chất liệu như inox, gang cao cấp, giúp van có khả năng làm việc trong môi trường khắc nghiệt, chống ăn mòn, oxy hóa tốt. Ngoài ra, với kết nối dạng mặt bích giúp giảm bớt sự sụt áp khi dòng chảy đi qua van. Xem thêm các mẫu van cổng inox sẵn hàng.
Thông tin kỹ thuật cơ bản của van cổng ty chìm
- Kích cỡ sẵn có: DN50 – DN300
- Chất liệu: Inox, gang…
- Gioăng kín: PTFE
- Kiểu kết nối: Mặt bích
- Tiêu chuẩn kết nối: BS, JIS
- Áp lực: PN10, PN16
- Nhiệt độ: 180 độ C
- Phương thức vận hành: Tay quay
- Thiết kế van: Ty chìm
- Môi trường sử dụng: Nước, khí gas, hóa chất, xăng dầu….
- Xuất xứ: Trung Quốc, Hàn Quốc
- Bảo hành: 12 tháng
- Giấy tờ: CO-CQ
Kết cấu cơ bản của van cổng ty chìm
Về cơ bản, van cổng ty chìm có cấu tạo bao gồm các bộ phận cơ bản sau:
- Thân van: Bộ phận này giữ cố định và kết nối với đường ống thông qua mặt bích thiết kế tại các đầu. Thông thường, thân van chế tạo từ chất liệu inox, gang…nên có độ bền cơ học cao, chống chịu tốt, giúp bảo vệ các chi tiết trong thân.
- Ty van (trục van): Là bộ phận quan trọng giúp truyền chuyển động từ bộ điều khiển xuống đĩa van. Trục van kết nối với đĩa van và bộ phận điều khiển. Khi trục van chuyển động, đĩa van cũng chuyển động theo. Thông thường, trục ty van được chế tạo cùng chất liệu với đĩa van.
- Đĩa van: Đây là bộ phận tiếp trực tiếp với lưu chất, cho phép hoặc ngăn chặn lưu chất đi qua. Đĩa van thường chế tạo từ chất liệu cứng, có độ bền cao như inox, thép không gỉ.
- Nắp chụp: Liên kết với thân van để ttạo thành một thể thống nhất. Phần trục trên nắp van giúp cố định trục van theo phương thẳng đứng.
- Gioăng làm kín: Bộ phận này thường chế tạo từ cao su EPDM, PTFE… giúp đảm bảo độ kín, ngăn chặn lưu chất rò rỉ ra ngoài.
- Tay quay vô lăng: Tay quay kết nối cố định với trục van bằng khóa chốt hoặc bu lông. Bộ phận này có chức năng điều khiển van đóng mở.
Cơ chế vận hành van cổng ty chìm
Với thiết kế cấu tạo đơn giản nên cơ chế vận hành của van cổng ty chìm cũng khá dễ dàng. Khi tác động lực lên tay quay vô lăng, trục ty sẽ bắt đầu di chuyển và quay đều. Khi đó, ren của trục van sẽ dần ăn khớp với ren của đĩa van, giúp đĩa van di chuyển lên cho đến khi trục chạm đáy đĩa van. Lúc này, van từ từ chuyển từ trạng thái đóng sang mở hoàn toàn, cho phép lưu chất đi qua.
Để ngăn chặn dòng chảy, người dùng chỉ cần quay theo chiều ngược lại để đĩa van hạ xuống mức thấp nhất, đưa van trở về vị trí ban đầu, ngăn dòng chảy qua van.
Một điểm đặc trưng của van cửa ty chìm là trong suốt quá trình hoạt động, kích thước van không thay đổi. Vì vậy, khi quan sát từ bên ngoài, rất khó xác định van đang ở trạng thái đóng hay mở.
Phân loại van cổng ty chìm

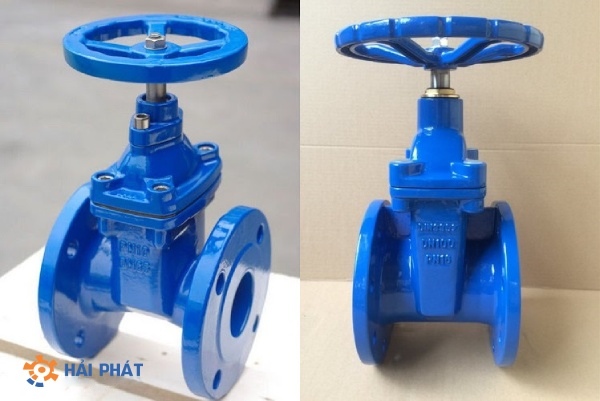

Van cổng ty chìm tay quay
Van cổng ty chìm tay quay có thiết kế phần tay quay vô lăng điều khiển phía trên, giúp người dùng dễ dàng điều khiển van hoạt động đóng mở.
Dòng van này sử dụng phổ biến trong hầu hết các hệ thống đường ống công nghiệp và dân dụng, hoạt động tốt trong các môi trường chất lỏng, đặc biệt là dòng chảy thẳng.

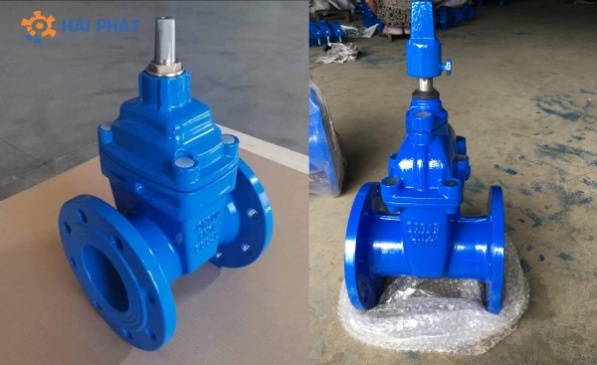

Van cổng ty chìm nắp chụp
Loại van này có ty chìm nằm trong của phần thân van. Điều này có nghĩa là dù van đang ở trạng thái đóng hay mở thì phần ty vẫn luôn nằm trong thân van và kích thước van không thay đổi khi vận hành. Loại van này không đi kèm vô lăng mà chỉ có một phần nắp chụp bên ngoài, khi cần thay đổi trạng thái đóng mở của van thì mới cần kết nối trục để hoạt động.
Van cổng ty chìm nắp chụp thường được lắp đặt dưới lòng đất, chỉ để lộ phần nắp chụp lên phía trên giúp sử dụng dễ dàng. Van có cấu tạo bao gồm phân thân van, nắp van, vòng đệm, chốt chặn, chốt, trục van, đai ốc, ốc hãm, ca bô.
Với thiết kế nhỏ gọn, dễ dàng lắp đặt và bảo dưỡng, van cửa ty chìm nắp chụp thường được lựa chọn sử dụng trong các hệ thống có không gian hạn chế như dưới sông, tầng hầm,… Tuy nhiên, để thuận tiện hơn cho việc sử dụng và điều hành, cần bố trí thêm một phần cổ ty.

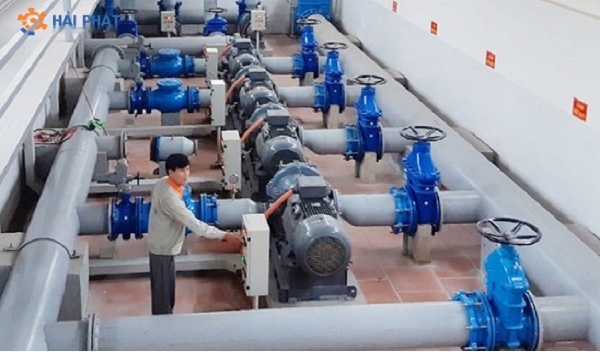

Van cổng ty chìm thường lắp đặt ở đâu?
Nhờ những ưu điểm vượt trội cùng sự thuận tiện, dễ dàng trong lắp đặt và vận hành, cổng ty chìm hiện được ứng dụng rộng rãi trong các hệ thống, lĩnh vực sau:
- Hệ thống cấp thoát nước sạch, xử lý nước thải cho các khu công nghiệp, khu dân cư, toà nhà cao tầng, văn phòng…
- Hệ thống PCCC
- Hệ thống khí nén, hơi nóng
- Hệ thống lưu chất có tính chất ăn mòn cao nước biển, muối, axit, bazo,…
- Hệ thống sản xuất thực phẩm, bia rượu, sữa, nước ngọt
- Hệ thống thủy điện
- Hệ thống thuỷ lợi, chăn nuôi, tưới tiêu…
- …
Ưu điểm của van cổng ty chìm
- Van có thiết kế nhỏ gọn, không chiếm nhiều diện tích lắp đặt, giữ nguyên kích thước khi vận hành nên phù hợp với những hệ thống có không gian nhỏ.
- Thiết kế trục ty nằm chìm trong thân van giúp tiết kiệm đáng kể diện tích lắp đặt, đồng thời bảo vệ trục ty khỏi các tác động từ môi trường bên ngoài như bụi bẩn, mưa nắng…
- Van chế tạo từ chất liệu inox, gang cao cấp nên có thể sử dụng cho nhiều điều kiện môi trường khác nhau, kể cả các chất gây ăn mòn, oxy hóa.
- Van cổng ty chìm có kích cỡ khá đa dạng, phù hợp lắp đặt cho hệ thống có kích thước khác nhau.
- Cơ chế hoạt động đơn giản, dễ dàng thực hiện thao tác vận hành, không yêu cầu chuyên môn cao.
- Dễ dàng tháo lắp, sửa chữa, bảo dưỡng khi cần thiết.
- Giá thành hợp lý, giúp người dùng dễ dàng lựa chọn tùy theo điều kiện kinh tế và môi trường sử dụng.
Lưu ý khi sử dụng van cổng ty chìm
Để van cổng ty chìm có thể hoạt động hiệu quả và đạt công suất tối đa thì người dùng cũng cần chú ý một số vấn đề sau đây:
- Không nên sử dụng van để điều tiết dòng chảy nhằm hạn chế ma sát có thể gây mài mòn cánh van. Ngoài ra, áp lực dòng chảy cũng có thể ảnh hưởng đến độ kín của van.
- Chú ý nhiệt độ và áp suất làm việc để lựa chọn chất liệu van phù hợp. Lý do là bởi nếu nhiệt độ làm việc quá cao có thể khiến van giãn nở hoặc cánh van bị cong, dẫn đến giảm độ kín, tăng nguy cơ rò rỉ lưu chất.
- Tránh để vật cứng hoặc rác thải trong đường ống. Để giải quyết vấn đề này, bạn nên lắp thêm y lọc trước van cổng để loại bỏ cặn bã có trong lưu chất.
Địa chỉ cung cấp van cổng ty chìm chính hãng, uy tín
Hiện nay trên thị trường có rất nhiều đơn vị bán van cổng ty chìm, vì vậy để mua sản phẩm chính hãng với giá hợp lý, quý khách nên lựa chọn những đơn vị uy tín.
Van Inox Hải Phát là một trong những địa chỉ đáng tin cậy hàng đầu trong việc cung cấp van cửa ty chìm chính hãng. Với nhiều năm kinh nghiệm trong ngành, chúng tôi cam kết cung cấp sản phẩm chất lượng cao, đáp ứng các tiêu chuẩn kỹ thuật nghiêm ngặt.
Chúng tôi không chỉ chú trọng đến chất lượng sản phẩm mà còn đặt uy tín và sự hài lòng của khách hàng lên hàng đầu. Đến với Vaninox Hải Phát, quý khách sẽ nhận được sự tư vấn tận tình để lựa chọn sản phẩm phù hợp nhất với nhu cầu sử dụng, cùng với chế độ bảo hành và hậu mãi tốt nhất.
Để nhận bảng giá van cổng ty chìm và được hỗ trợ tư vấn chi tiết, quý khách vui lòng liên hệ với chúng tôi qua số hotline 0961 882 338.
