Van 1 chiều lá lật

Van 1 chiều lá lật là thiết bị quan trọng trong các hệ thống chất lỏng. Chức năng chính của van là tự động đóng mở cho phép lưu chất di chuyển theo một chiều duy nhất, đồng thời ngăn chặn dòng chảy ngược có thể dẫn đến hiện tượng búa nước, giúp bảo vệ an toàn tuyệt đối cho đường ống và các thiết bị.

Tìm hiểu chung về van 1 chiều lá lật

Van 1 chiều lá lật hay van một chiều lá lật (Swing Check Valve) là loại van một chiều có thiết kế đĩa van dạng lá lật. Khác với các loại van khác đóng mở bằng cách xoay xung quanh trục, đĩa van này hoạt động bằng cách lật lên hoặc lật xuống, cho phép lưu chất đi qua van. Van được lắp đặt trong đường ống dẫn chất lỏng để thực hiện vai trò kiểm soát dòng chảy. Điểm nổi bật của van này là khả năng vận hành tự động thông qua áp lực dòng chảy mà không cần sự can thiệp từ bên ngoài.

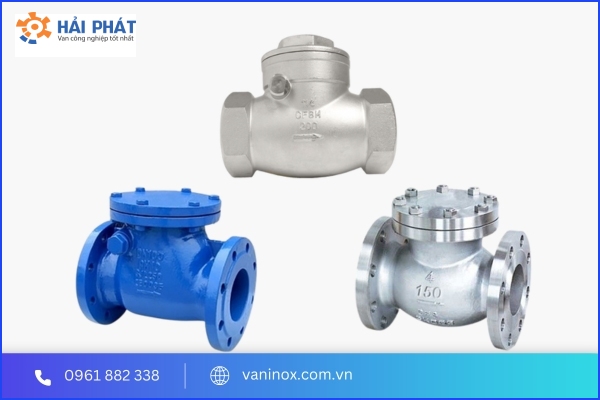

van 1 chiều lá lật

Van một chiều lá lật vận chuyển lưu chất chảy theo một hướng nhất định và ngăn chặn dòng chảy ngược. Khi dòng chảy di chuyển qua, đĩa van lật lên, cho phép lưu chất đi qua mà không gặp phải trở ngại. Khi ngừng cung cấp dòng chảy, đĩa van tự động đóng lại để giữ lại toàn bộ lượng lưu chất bên trong, ngăn cản chảy ngược lại.

Van 1 chiều lá lật có dải kích cỡ đa dạng, từ DN15 – DN200, kết nối thông qua ren hoặc mặt bích. Thân van được chế tạo từ inox 304 cao cấp nên phù hợp với nhiều môi trường lưu chất như nước sạch, nước thải, hóa chất, hơi nóng, xăng dầu…

Thông tin kỹ thuật van một chiều lá lật

  • Kích cỡ van: DN15 – DN200
  • Chất liệu thân van: Inox 304
  • Gioăng làm kín: PTFE
  • Áp suất làm việc: PN10, PN16
  • Nhiệt độ làm việc: 180 độ C
  • Thiết kế van: Lá lật
  • Kết nối: Nối ren, mặt bích
  • Tiêu chuẩn mặt bích: BS, JIS
  • Môi trường lưu chất sử dụng: Nước, khí nén, hóa chất, xăng dầu…
  • Xuất xứ: Trung Quốc, Hàn Quốc
  • Thời gian bảo hành: 12 tháng
  • Đầy đủ giấy tờ: CO/CQ

Cấu tạo, nguyên lý van 1 chiều lá lật

Cấu tạo

Van 1 chiều lá lật có kết cấu chắc chắn với các thành phần cơ bản sau:

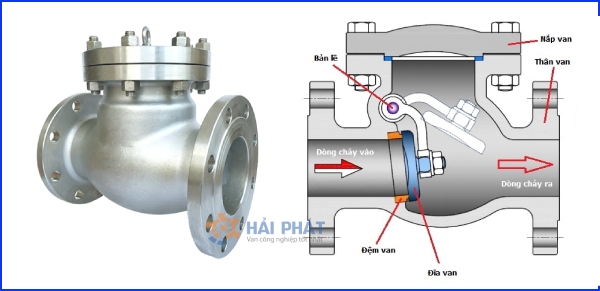

cấu tạo van 1 chiều lá lật

  • Thân van: Bộ phận này được đúc nguyên khối từ chất liệu inox 304 nên có khả năng chịu áp lực tốt, chống rò rỉ lưu chất hiệu quả, tránh sự xâm nhập của bụi bẩn, vi khuẩn ảnh hưởng đến chất lượng lưu chất. Thân van có thiết kế 1 cửa vào và 1 cửa ra. Đồng thời, đây cũng là bộ phận kết nối với đường ống thông qua ren hoặc mặt bích tích hợp ở hai đầu.
  • Nắp van: Nằm ở phía trên thân van, kết nối với thân van bằng bu lông hoặc nối ren để dễ dàng tháo lắp khi vệ sinh, bảo dưỡng bên trong thân. Thông thường, nắp van chế tạo cùng chất liệu với thân van.
  • Đĩa van: Chế tạo chủ yếu từ chất liệu inox nên có khả năng chống oxy hóa, chống ăn mòn hiệu quả. Bộ phận này có hình dạng là một lá kim loại mỏng dẹt, một đầu kết nối với trục van, một đầu thả tự do, có thể lật lên lật xuống cho phép lưu chất đi qua.
  • Trục van: Còn được gọi là bản lề, được chế tạo từ chất liệu inox, lắp đặt phía trên thân van, gần vị trí nắp van. Trục van giữ vai trò là một điểm tựa vững chắc giúp đĩa van di chuyển đóng mở.

Nguyên lý hoạt động

Van 1 chiều lá lật có cơ chế vận hành tương tự như đóng/mở cửa. Mặc dù thuộc dòng van cơ nhưng van vận hành hoàn toàn tự động nhờ áp lực dòng chảy. Cụ thể:

Khi cung cấp dòng chảy lưu chất đi qua có áp lực dòng chảy đủ mạnh, đĩa van bị đẩy lên, cho phép lưu chất dễ dàng đi qua van.

Khi dừng cung cấp dòng chảy hoặc áp lực giảm xuống, đĩa van tự động hạ xuống do trọng lượng đĩa van và áp lực tại đầu ra tác động. Lúc này, đĩa van che kín lối thông giữa cửa vào – cửa ra của van, ngăn không cho lưu chất chảy ngược lại.

Ưu điểm của van 1 chiều lá lật có gì?

  • Van một chiều lá lật vận hành tự động nhờ áp lực dòng chảy mà không cần bất cứ lực tác động nào từ bên ngoài, không tốn chi phí năng lượng.
  • Chỉ cho phép lưu chất đi theo một hướng nhất định, ngăn chặn hoàn toàn hiện tượng chảy ngược, giúp bảo vệ hệ thống và các thiết bị.
  • Kích cỡ đa dạng, chất liệu chế tạo inox 304 cao cấp, giúp người sử dụng dễ dàng lựa chọn thiết bị phù hợp với yêu cầu.
  • Thiết kế đơn giản, nhỏ gọn, kết nối ren, mặt bích giúp dễ dàng lắp đặt với đường ống.
  • Phù hợp với nhiều loại lưu chất như chất lỏng, khí nén, hơi nóng… hoặc môi trường khắc nghiệt có nhiệt độ cao, áp suất lớn.
  • Thiết bị vận hành êm ái, không gây tiếng ồn do đĩa van bọc gioăng đệm, không rung giật, không rò rỉ lưu chất.
  • Dễ dàng bảo trì, vệ sinh mà không cần tháo van ra khỏi đường ống. Chỉ cần tháo nắp van ra là có thể dễ dàng vệ sinh bên trong thân van.

Các loại van 1 chiều lá lật sẵn hàng tại Vaninox Hải Phát

Van một chiều lá lật nối ren

Loại van này có thiết kế các mối ren ở hai đầu ra/vào van để kết nối với đường ống. Đây là kiểu kết nối phổ biến, thường sử dụng cho các van có kích thước nhỏ dưới DN50. Việc lắp đặt khá dễ dàng, thực hiện bằng cách vặn các chân ren của van vào các chân ren của ống dẫn, đảm bảo không rò rỉ lưu chất trong quá trình sử dụng.

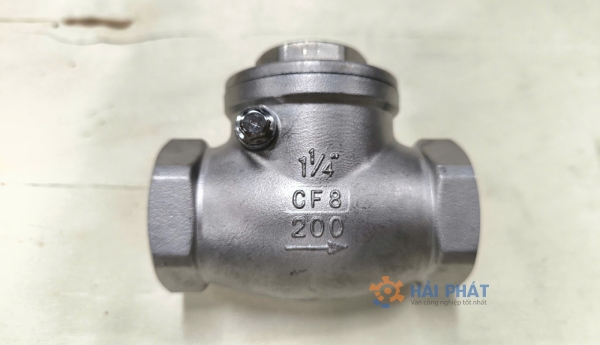

van 1 chiều lá lật ren

Van một chiều lá lật mặt bích

Đây là loại van 1 chiều lá lật phổ biến với dải kích cỡ từ DN50 –  DN300, kết nối với đường ống thông qua mặt bích. Mặt bích được đúc liền với thân van theo các tiêu chuẩn như BS và JIS, liên kết với mặt bích của đường ống thông qua bu lông. Cấu trúc này giúp van chịu lực ổn định, đảm bảo không xảy ra rò rỉ khi vận hành.

Ứng dụng của van một chiều lá lật

Với những ưu điểm vượt trội, van 1 chiều lá lật được ứng dụng rộng rãi trong công nghiệp và dân dụng. Cụ thể:

  • Hệ thống bơm nhằm ngăn chặn không cho lưu chất chảy ngược gây hỏng máy bơm.
  • Hệ thống máy bơm chất lỏng, khí nén, hơi nóng…
  • Hệ thống nước
  • Hệ thống hồ bơi, bể chứa
  • Nhà máy năng lượng thủy điện, nhiệt điện…
  • Hệ thống phòng cháy chữa cháy
  • Hệ thống HVAC
  • ……

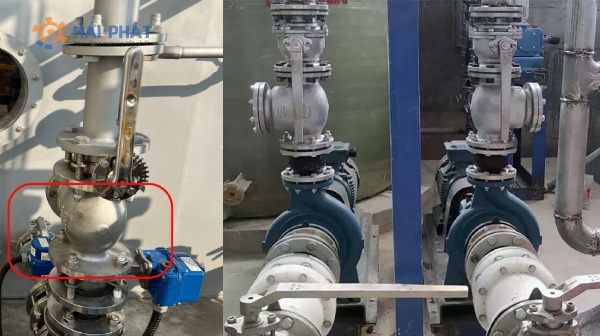

ứng dụng van 1 chiều lá lật

Mua van 1 chiều lá lật chính hãng, giá tốt tại Vaninox Hải Phát

Van một chiều lá lật được Vaninox Hải Phát nhập khẩu trực tiếp chính hãng và phân phối tại Việt Nam, không qua bất kỳ trung gian nào.

Tại Van inox Hải Phát, chúng tôi cam kết cung cấp van 1 chiều lá lật với mức giá cạnh tranh nhất trên thị trường. Đồng thời, chúng tôi luôn sẵn sàng tư vấn kỹ thuật, giúp khách hàng chọn lựa sản phẩm phù hợp với nhu cầu sử dụng. Với đội ngũ nhân viên giàu kinh nghiệm, kiến thức chuyên sâu, chúng tôi tự tin mang đến cho khách hàng các giải pháp tối ưu, đáp ứng các yêu cầu khắt khe nhất.

Hãy đến với Van inox Hải Phát để trải nghiệm dịch vụ chăm sóc chuyên nghiệp cùng các sản phẩm chất lượng cao. Chúng tôi luôn đặt lợi ích của khách hàng lên hàng đầu và mong muốn trở thành đối tác tin cậy trong mọi dự án công nghiệp.

Liên hệ ngay với Vaninox Hải Phát qua số hotline 0961 882 338 để được tư vấn và báo giá van 1 chiều lá lật chi tiết nhất.
