Van bi inox là sản phẩm chất lượng được chế tạo từ chất liệu inox 304. Đặc tính nổi bật của van là khả năng hoạt động ổn định trong môi trường nhiệt độ, áp suất cao, chống ăn mòn, chống oxy hóa tốt, do đó van được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Để hiểu rõ hơn về van bi inox, hãy cùng tham khảo ngay bài viết dưới đây của Vaninox Hải Phát nhé.

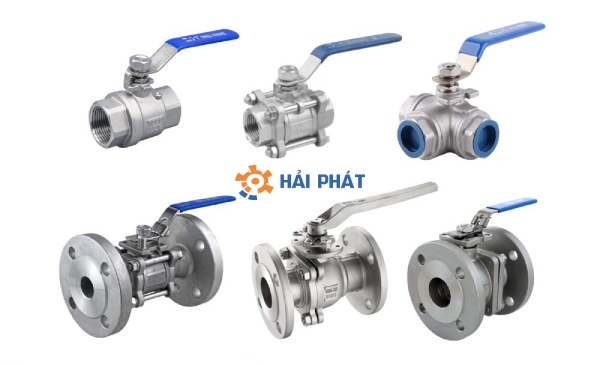

Giới thiệu van bi inox

Van bi inox là loại van bi được sử dụng phổ biến nhất với chức năng chính là dùng để đóng mở, điều tiết dòng chảy lưu chất trong đường ống.

van bi inox

Đặc tính nổi bật của dòng van này là chế tạo từ chất liệu inox 304 cao cấp nên có khả năng chống ăn mòn, chống oxy hóa hiệu quả, chịu được áp suất lớn, nhiệt độ cao. Vì thế, van thường được ứng dụng rộng rãi trong các hệ thống nước sạch, nước thải, hóa chất, khí nén, môi trường có tính ăn mòn như axit, bazo, ngành công nghiệp thực phẩm, nước uống…

Đặc biệt, van bi inox có thiết kế thân van khá đa dạng như 2PC, 3PC, dải kích cỡ thông dụng từ DN15 – DN200, phù hợp lắp đặt trong nhiều hệ thống từ nhỏ đến lớn. Kết nối với đường ống chủ yếu thông qua nối ren (thường dùng cho đường ống nhỏ) và mặt bích (thường dùng cho đường ống lớn).

Dòng van này hoạt động theo hai dạng chính là điều khiển thủ công bằng tay gạt hoặc tự động bằng bộ điều khiển điện/khí nén. Nguyên lý hoạt động của van tương đối đơn giản, xoay một góc 90 độ. Ở trạng thái mở, lỗ khoét bi van trùng với hướng dòng chảy, còn ở trạng thái đóng, lỗ khoét bi van vuông góc với đường ống.

Kho hàng Vaninox Hải Phát chúng tôi hiện đang cung cấp các sản phẩm như van bi inox mặt bích, van bi inox nối ren 2PC, van bi nối ren 3PC… Tất cả sản phẩm được nhập khẩu chính hãng từ Trung Quốc, Hàn Quốc, với đầy đủ giấy tờ chứng nhận CO, CQ, PLK, VAT, catalog, đa dạng mẫu mã, kích thước.

Thông số kỹ thuật

  • Kích thước van thông dụng: DN15 – DN200
  • Chất liệu thân van: Inox 304 (SUS 304)
  • Chất liệu quả bi: Inox
  • Gioăng kín: PTFE
  • Dạng vận hành: Tay gạt, điều khiển điện, điều khiển khí nén
  • Kết nối: Mặt bích, nối ren
  • Tiêu chuẩn mặt bích: JIS, BS
  • Áp lực làm việc cho phép: PN10, PN16
  • Nhiệt độ làm việc cho phép: 180 độ C
  • Môi trường lưu chất sử dụng: Nước sạch, nước thải, hơi nóng, khí nén, hóa chất….
  • Xuất xứ: Trung Quốc, Hàn Quốc
  • Bảo hành: 12 tháng
  • Giấy tờ: CO/CQ, PLK đầy đủ

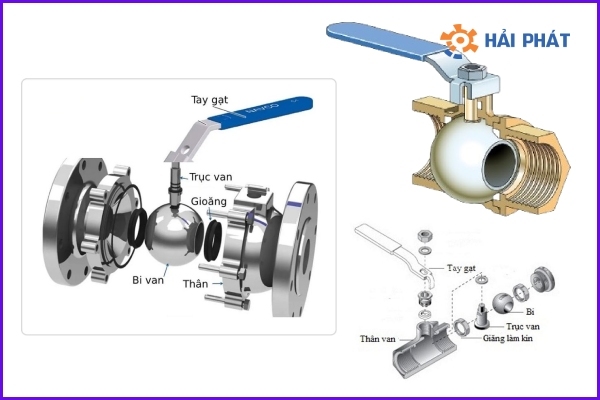

Cấu tạo, nguyên lý vận hành của van bi inox

Cấu tạo

Van bi inox có cấu tạo cơ bản bao gồm các bộ phận sau:

  • Thân van bi

Đây là bộ phận bên ngoài, tiếp xúc trực tiếp với các tác nhân môi trường và kết nối với đường ống thông qua các khớp ren hoặc mặt bích theo tiêu chuẩn BS, JIS. Thân van chế tạo từ inox 304 cao cấp nên có độ cứng cao, chống ăn mòn, chống oxy hóa hiệu quả.

cấu tạo van bi inox

Thiết kế của thân van rất đa dạng, có thể là dạng 2 mảnh hoặc 3 mảnh, đáp ứng nhu cầu lắp đặt cho các hệ thống khác nhau.

  • Đĩa van/bi van

Bộ phận này được thiết kế với hình dạng là một viên bi kim loại rỗng đục lỗ xuyên tâm. Bi van là bộ phận tiếp xúc trực tiếp với lưu chất nên thường chế tạo từ vật liệu có khả năng chống chịu tốt như inox, thép…

Bi van kết nối trực tiếp với trục và nhận lực từ trục van, cho phép xoay một góc 90 độ để thực hiện chức năng đóng mở van. Với thiết kế đặc biệt, bi van đảm bảo độ kín cao, không gây rò rỉ khi van ở trạng thái đóng hoàn toàn.

  • Trục van

Bộ phận này được đúc nguyên khối bằng các chất liệu có cứng cao như inox, thép… đảm bảo khả năng chịu áp lực lớn, nhiệt độ cao, chống ăn mòn và oxy hóa hiệu quả.

Trục van có hình dạng trụ, dùng để kết nối bộ phận điều khiển với đĩa van. Bộ phận này nhận lực từ bộ điều khiển để quay bi van, thực hiện chức năng đóng mở van.

  • Gioăng làm kín

Bộ phận này nằm giữa các vị trí kết nối mặt bích hoặc vị trí tiếp xúc giữa đĩa van và thân van. Chúng thường được sản xuất từ chất liệu có độ đàn hồi cao như PTFE…với nhiệm vụ đảm bảo độ kín tuyệt đối, ngăn ngừa rò rỉ lưu chất, giúp thiết bị vận hành êm ái, không phát ra tiếng ồn khi hoạt động.

  • Bộ điều khiển

Van bi inox vận hành thủ công bằng tay gạt hoặc tự động bằng bộ điều khiển điện, điều khiển khí nén. Phần tay gạt thường chế tạo từ các chất liệu như inox, thép…. Khi sử dụng, người vận hành chỉ cần kéo tay gạt sang bên trái hoặc phải để đóng mở van.

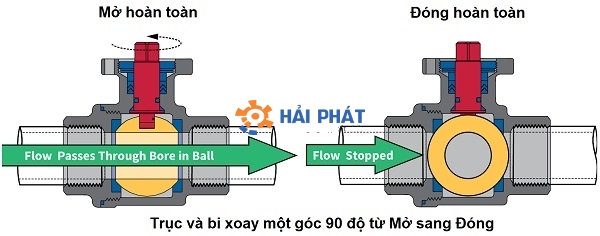

Nguyên lý vận hành

Van bi inox hoạt động theo nguyên lý rất đơn giản. Khi van ở trạng thái đóng, lỗ xuyên tâm của bi van nằm vuông góc với dòng chảy, chặn lưu chất đi qua. Để mở van, người điều khiển chỉ cần gạt tay gạt hoặc cung cấp điện/khí nén cho bộ điều khiển, lực mô men xoắn sẽ làm trục van quay. Trục van kết nối với bi van, khi trục van quay sẽ kéo theo bi van quay theo một góc 90 độ, lỗ khoét của bi van từ trạng thái vuông góc chuyển thành song song với dòng chảy, tạo thành một đường lưu thông cho phép lưu chất dễ dàng đi qua van.

nguyên lý vận hành của van bi inox

Để đóng van, người điều khiển chỉ cần gạt tay gạt theo hướng ngược lại hoặc ngừng cung cấp điện, khí nén cho bộ điều khiển, trục van sẽ quay ngược, kéo bi van về vị trí ban đầu, chặn lưu chất không qua van.

Lý do nên lựa chọn sử dụng van bi inox

Van bi inox được sử dụng rộng rãi nhờ những ưu điểm nổi bật sau đây:

  • Chất liệu chế tạo từ inox 304 nên van có độ bền cơ học cao, khả năng chống va đập tốt, hoạt động hiệu quả trong môi trường ăn mòn. Bên cạnh đó, chất liệu inox còn cho phép van hoạt động tốt trong điều kiện làm việc với  áp suất lớn, nhiệt độ cao.
  • Van có thiết kế đơn giản, nhỏ gọn, không cồng kềnh, thuận tiện cho việc vận chuyển, lắp đặt, bảo trì và bảo dưỡng.
  • Van có dải kích cỡ đa dạng từ DN15 – DN200, thiết kế đa dạng như 2PC, 3PC, kiểu kết nối ren và mặt bích, giúp dễ dàng lắp đặt vào nhiều hệ thống đường ống khác nhau.
  • Phương thức vận hành van đa dạng, có thể bằng tay gạt hoặc bộ điều khiển điện, điều khiển khí nén.
  • Đặc biệt, van không làm giảm tốc độ dòng chảy lưu chất khi đi qua.

Các loại van bi inox có sẵn tại Vaninox Hải Phát

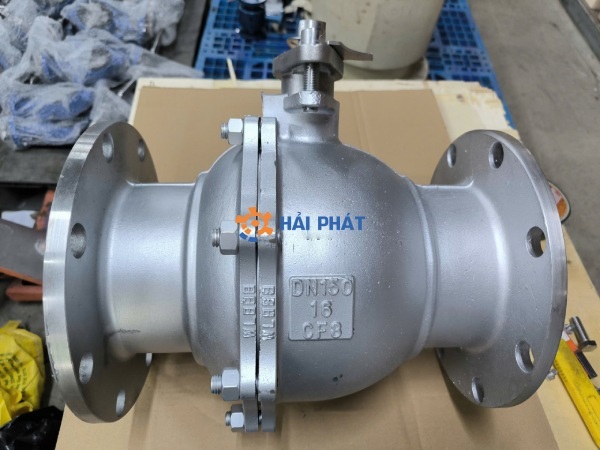

Van bi inox mặt bích

Van bi mặt bích inox chế tạo chủ yếu từ chất liệu inox 304, dải kích cỡ thông dụng từ DN20 – DN200, kết nối thông qua mặt bích nên thường được lựa chọn lắp đặt cho đường ống vừa và lớn.

van bi inox mặt bích

Mặt bích là phương thức kết nối chắc chắn, có độ an toàn cao, thường là phụ kiện rời, sản xuất theo các tiêu chuẩn đa dạng như JIS, BS… Đối với van bi inox mặt bích, mặt bích được thiết kế ngay trên thân van, tuy nhiên cần lựa chọn tiêu chuẩn mặt bích phù hợp với tiêu chuẩn đường ống để thuận tiện cho việc lắp đặt.

Ngoài ra, để tạo độ kín tuyệt đối và tránh rung lắc khi hoạt động, giữa các mặt bích cần bổ sung thêm một lớp gioăng làm kín để thiết bị vận hành êm ái, tránh rò rỉ lưu chất.

Lưu ý: Khi lắp đặt mặt bích, không nên siết quá mạnh tay bởi có thể gây hư hỏng mặt bích, tốn thêm chi phí và thời gian thay thế mới.

Thông số kỹ thuật:

  • Kích thước sẵn có: DN20 – DN200
  • Chất liệu thân van: Inox 304 (SUS 304)
  • Gioăng kín: PTFE (Teflon)
  • Dạng vận hành: Tay gạt, điều khiển điện, điều khiển khí nén
  • Kiểu kết nối: Mặt bích
  • Tiêu chuẩn mặt bích: JIS, BS
  • Áp lực: PN10, PN16
  • Nhiệt độ: 180 độ C
  • Xuất xứ: Trung Quốc, Hàn Quốc

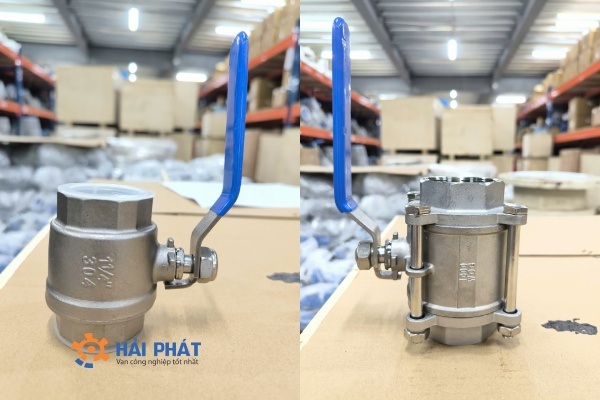

Van bi inox nối ren 2PC

Van bi inox nối ren 2PC là dòng van bi có cấu trúc thân van bao gồm hai mảnh ghép lại với nhau bằng bu lông, đai ốc. Cấu tạo này không ảnh hưởng đến quá trình vận hành của thiết bị, ngược lại còn giúp vệ sinh, sửa chữa dễ dàng hơn.

van bi nối ren 2pc inox

van bi inox ren 2pc

Van bi inox 2PC nối ren vận hành chủ yếu bằng tay gạt, kết nối với đường ống thông qua các khớp ren, dải kích cỡ từ DN15 – DN50, phù hợp với đường ống có kích thước không quá lớn, áp suất làm việc không quá cao.

Thông số kỹ thuật:

  • Kích cỡ van: DN15 – DN50
  • Chất liệu chế tạo van: Inox 304 (SUS 304)
  • Gioăng kín:  PTFE (Teflon)
  • Áp suất: PN10, PN16
  • Nhiệt độ: 180 độ C
  • Kiểu kết nối: Nối ren trong
  • Thiết kế thân van bi: 2PC – 2 mảnh – 2 thân

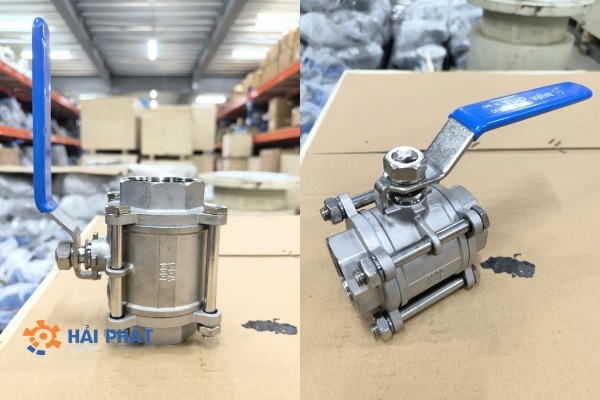

Van bi inox nối ren 3PC

Van bi inox nối ren 3PC là dòng van bi có cấu tạo thân van bao gồm 3 mảnh ghép lại với nhau thông qua bu lông, đai ốc. Van có độ bền tương đối cao, sử dụng bền bỉ theo thời gian, ít xảy ra hư hỏng. Ngoài ra, với thiết kế 3 thân sẽ đem lại sự ổn định và chắc chắn trong quá trình sử dụng, dễ dàng tháo lắp để sửa chữa và vệ sinh.

van bi inox nối ren 3pc

Van bi inox 3PC nối ren vận hành bằng tay gạt, lắp đặt với đường ống thông qua kết nối ren. Với dải kích cỡ từ DN15 – DN50, van phù hợp với đường ống kích thước nhỏ.

van bi nối ren 3pc inox

Thông số kỹ thuật:

  • Kích cỡ van: DN15 – DN50
  • Chất liệu chế tạo van: Inox 304 (SUS 304)
  • Gioăng kín:  PTFE (Teflon)
  • Áp suất làm việc: PN10, PN16
  • Nhiệt độ làm việc: 180 độ C
  • Kiểu kết nối: Nối ren trong
  • Thiết kế thân van bi: 3PC – 3 mảnh – 3 thân

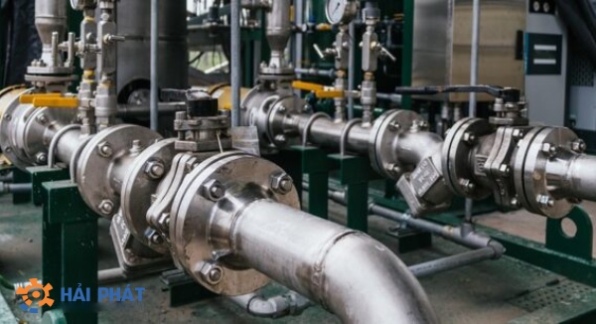

Ứng dụng van bi inox trong thực tiễn

Van bi inox cho phép lưu chất đi qua dễ dàng, gần như không gây tổn thất lưu lượng cũng như áp suất. Vì vậy, loại van này đang được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Cụ thể:

  • Hệ thống cung cấp nước sạch, nước sinh hoạt tại các hộ gia đình, nhà máy, xí nghiệp, khu dân cư
  • Hệ thống cấp thoát, xử lý nước thải
  • Hệ thống hơi nóng như lò hơi, nồi hơi, lò nung, lò sấy
  • Hệ thống khí nén
  • Hệ thống HVAC, phòng cháy chữa cháy (PCCC)…
  • Hệ thống nuôi trồng thủy hải sản, tưới tiêu trong nông nghiệp
  • Nhà máy sản xuất đồ uống, thực phẩm, dược phẩm
  • Nhà máy lọc hóa, dẫn xăng dầu….

ứng dụng van bi inox

Địa chỉ cung cấp van bi inox chính hãng, giá tốt nhất thị trường

Nếu quý khách đang tìm kiếm đơn vị cung cấp van bi inox uy tín, chính hãng thì Van inox Hải Phát là lựa chọn hàng đầu. Đơn vị chúng tôi có đầy đủ các yếu tố để trở thành địa chỉ phân phối đáng tin cậy cho khách hàng, đối tác.

  • Là nhà nhập khẩu trực tiếp, đại diện phân phối của nhiều thương hiệu lớn, chúng tôi đảm bảo mức giá cạnh tranh nhất thị trường.
  • Hệ thống kho hàng lớn với diện tích lên đến hàng nghìn m2.
  • Sản phẩm nhập khẩu số lượng lớn với đầy đủ chủng loại, kích thước, giúp khách hàng có nhiều sự lựa chọn.
  • Sản phẩm được kiểm định đầy đủ, cung cấp đầy đủ giấy tờ, chứng từ liên quan.
  • Giao hàng nhanh chóng, thanh toán qua nhiều hình thức.
  • Đội ngũ nhân viên chuyên nghiệp, có kiến thức chuyên sâu, sẵn sàng tư vấn cho khách hàng những giải pháp hiệu quả nhất.

Để nhận tư vấn, báo giá van bi inox chi tiết, hãy liên hệ ngay với Vaninox Hải Phát qua hotline 0961 882 338 hoặc truy cập vào website vaninox.com.vn. Đội ngũ nhân viên của chúng tôi rất hân hạnh được hỗ trợ và giải đáp mọi thắc mắc của khách hàng.
