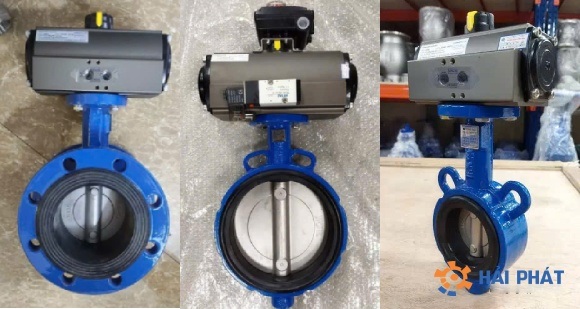

Van Bướm Điều Khiển Khí Nén

Van bướm điều khiển khí nén là dòng van kết hợp giữa van bướm và bộ điều khiển khí nén. Chức năng chính của van là đóng mở, kiểm soát dòng chảy lưu chất hoàn toàn tự động, giúp tối ưu thời gian và công sức vận hành. Hiện nay, van bướm khí nén được ứng dụng phổ biến trong các hệ thống cấp nước sạch, xử lý nước thải, hệ thống vận chuyển hóa chất, khí gas, hệ thống phòng cháy chữa cháy (PCCC), các nhà máy sản xuất thực phẩm, dược phẩm, đồ uống, bia, rượu, sữa,…

Giới thiệu van bướm điều khiển khí nén

Van bướm điều khiển khí nén hay van bướm khí nén, van bướm điều khiển bằng khí nén (Pneumatic Control Butterfly Valve) là thiết bị chuyên dùng để đóng/mở, kiểm soát và điều tiết dòng chảy lưu chất. Điểm nổi bật của loại van này là khả năng vận hành tự động nhờ bộ truyền động khí nén, không cần lực tác động thủ công như van bướm tay quay, tay gạt hay sử dụng điện năng như van bướm điều khiển điện.

Cấu tạo của van bướm khí nén tương tự các loại van bướm khác nhưng được tích hợp thêm bộ điều khiển khí nén giúp vận hành tự động. Bộ điều khiển này được sản xuất theo tiêu chuẩn IP67, IP68, hoạt động theo hai dạng tác động chính là tác động đơn và tác động kép. Ở dạng tác động đơn, chỉ cần cấp khí nén một lần để đóng mở van, trong khi đó, dạng tác động kép yêu cầu cấp khí nén hai lần để thực hiện thao tác đóng hoặc mở.

Van bướm điều khiển khí nén chế tạo từ các chất liệu cao cấp như inox, gang, nhựa… giúp đảm bảo độ bền cao, chịu được nhiệt độ và áp lực cao, khả năng chống ăn mòn và oxy hóa vượt trội. Nhờ những ưu điểm này, van được ứng dụng rộng rãi trong nhiều môi trường lưu chất và hệ thống khác nhau.

Thông số làm việc của van bướm khí nén

• Kích cỡ: DN50 – DN300
• Chất liệu van: Inox, gang, nhựa…
• Bộ điều khiển: Hợp kim nhôm
• Gioăng đệm kín: PTFE
• Tiêu chuẩn: IP67, IP68
• Áp lực: PN10, PN16
• Nhiệt độ: 180 độ C
• Dạng đóng mở: ON/OFF, tuyến tính
• Kiểu tác động: Tác động kép, tác động đơn
• Kiểu lắp đặt: Mặt bích, wafer
• Tiêu chuẩn mặt bích: BS, JIS, ANSI
• Áp suất khí nén: 3 – 8 bar
• Thời gian đóng mở: 1 – 3s
• Momen xoắn: 2.75Nm – 12.673Nm
• Thương hiệu: Bolton, KosaPlus
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc
• Bảo hành: 12 tháng

Cấu tạo, nguyên lý làm việc van bướm điều khiển khí nén

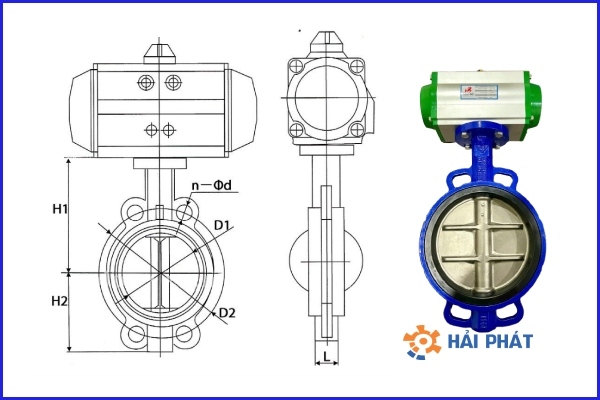

Cấu tạo

Một thiết bị van bướm điều khiển khí nén hoàn chỉnh có cấu tạo bao gồm các bộ phận sau:

• Van bướm

Van bướm là bộ phận trực tiếp tiếp xúc với lưu chất, có chức năng đóng mở, điều tiết và kiểm soát dòng chảy qua van. Cấu tạo của van bao gồm các thành phần chính như thân van, trục van, đĩa van, gioăng làm kín…Để đảm bảo độ bền, khả năng chịu nhiệt và áp lực, van bướm thường được làm từ các vật liệu cao cấp như inox, nhựa, gang,… giúp hoạt động hiệu quả trong nhiều môi trường lưu chất khác nhau. Van bướm cũng là bộ phận kết nối với đường ống theo dạng mặt bích hay wafer.

• Bộ điều khiển khí nén

Bộ điều khiển khí nén hay còn gọi là bộ truyền động khí nén được chế tạo từ hợp kim nhôm nguyên khối, sản xuất theo tiêu chuẩn IP67, IP68, giúp chống nước, chống bụi và chống nhiễm từ hiệu quả. Thiết bị này hoạt động theo hai dạng tác động là tác động đơn và tác động kép. Về cấu tạo, bộ khí nén bao gồm các thành phần chính như thân vỏ, piston, nắp đậy, lò xo, trục vít…

Nguyên lý làm việc

Van bướm điều khiển khí nén hoạt động theo hai dạng tác động đơn và tác động kép.  Mỗi dạng tác động sẽ có nguyên lý hoạt động khác nhau. Cụ thể:

• Van bướm khí nén tác động đơn

Van được thiết kế với ba buồng để cấp và xả khí nén, bao gồm hệ thống bánh răng, bộ điều khiển nằm dưới trục truyền động, trục van kết nối trực tiếp với đĩa van bướm. Trục truyền động và trục van liên kết cố định với nhau.

Khi van ở trạng thái đóng, khí nén được cấp vào bộ điều khiển qua cửa mở để vào buồng giữa. Áp suất trong buồng giữa tăng lên, đẩy hai piston sang hai bên, tạo lực nén lên lò xo ở hai buồng bên. Hệ thống bánh răng giúp truyền động làm xoay trục. Do trục truyền động và trục van gắn cố định nên khi trục quay sẽ kéo theo đĩa van xoay một góc 90º, cho phép dòng lưu chất đi qua.

Để duy trì trạng thái mở, khí nén cần được cấp liên tục vào bộ điều khiển. Khi ngừng cấp khí, áp suất trong buồng giữa giảm, gây mất cân bằng. Lực đàn hồi của lò xo đẩy piston di chuyển ngược lại, kéo trục điều khiển và trục van quay ngược, đĩa van xoay về góc 0 độ, ngăn chặn lưu chất lưu thông.

• Van bướm khí nén tác động kép

Dạng tác động kép có nguyên lý hoạt động phức tạp hơn do khí nén được cấp vào cả hai khoang “open” và “close” để điều khiển piston ở hai đầu. Trục truyền động gắn cố định với trục van, giúp kiểm soát quá trình đóng/mở van theo hướng chuyển động của trục.

Để mở van, cần cấp khí nén vào cửa “open”. Lúc này, khí nén đi vào khoang giữa, đẩy piston sang một bên (tương tự như dạng tác động đơn). Khí nén trong hai buồng hai bên đồng thời bị đẩy ra ngoài, khiến hệ thống bánh răng trên piston xoay, kéo theo trục điều khiển và trục van xoay theo, đĩa van mở cho phép lưu chất đi qua.

Để đóng van, không thể thực hiện bằng cách ngừng cấp khí nén cho bộ điều khiển. Thay vào đó, cần ngừng cấp khí nén ở cửa “open” và cung cấp khí vào cửa “close”. Khi đó, khí nén không đi vào khoang giữa mà vào hai buồng hai bên, đẩy piston di chuyển ngược lại. Hệ thống bánh răng, trục điều khiển và trục van quay ngược lại, kéo theo đĩa van đóng, ngăn chặn lưu chất đi qua.

Lưu ý: Nếu khí nén bị ngắt ở cả hai cửa “open” và “close”, đĩa van và trục điều khiển sẽ dừng ngay tại vị trí hiện tại. Chỉ khi cấp khí nén lại từ một trong hai đầu, van mới tiếp tục hoạt động.

Các loại van bướm điều khiển khí nén sẵn hàng tại Van Hải Phát

Van bướm inox điều khiển khí nén

Van bướm inox khí nén là dòng van bướm điều khiển khí nén chế tạo từ inox 304 hoặc inox 316, giúp đảm bảo độ bền cao, khả năng chống oxy hóa và ăn mòn vượt trội, đồng thời chịu được nhiệt độ và áp lực lớn. Hiện nay, loại van này được ứng dụng rộng rãi trong các môi trường lưu chất như nước sạch, nước thải, hóa chất, xăng dầu, hơi nóng, khí nén…

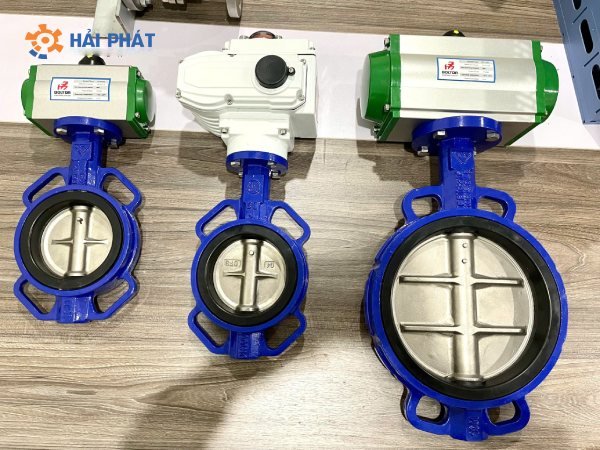

Van bướm gang điều khiển khí nén

Van bướm gang khí nén là dòng van chế tạo từ các loại gang như gang đúc, gang cầu hoặc gang dẻo, có độ bền cao, khả năng chịu va đập tốt. Bên ngoài thân van được phủ một lớp sơn Epoxy giúp chống bám bụi, tăng độ bền và khả năng làm việc ngoài trời. Với thiết kế đơn giản, dễ dàng vận hành, lắp đặt và bảo trì, cùng chi phí hợp lý, van bướm gang điều khiển khí nén được ứng dụng rộng rãi trong thực tế.

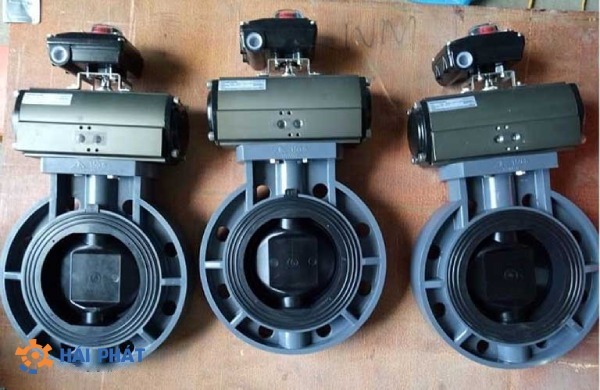

Van bướm nhựa điều khiển khí nén

Van bướm nhựa khí nén có khả năng chống ăn mòn và oxy hóa vượt trội nên được sử dụng phổ biến trong các môi trường có tính ăn mòn cao như hóa chất, chất tẩy rửa, nước biển, nước muối, nước thải, xăng dầu… Chất liệu chính để sản xuất van bướm bao gồm nhựa PVC, UPVC, CPVC…kết hợp với gioăng làm kín EPDM, FDM có độ đàn hồi cao, giúp hạn chế rò rỉ chất lỏng, giảm tiếng ồn, giảm rung lắc, đảm bảo hoạt động ổn định, an toàn.

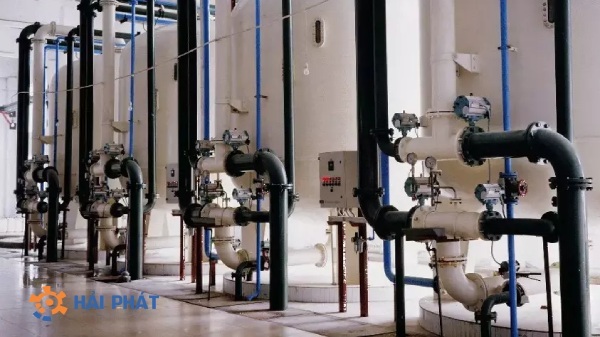

Ứng dụng thực tiễn của van bướm khí nén

Một số ứng dụng tiêu biểu của van bướm khí nén trong thực tiễn bao gồm:

• Hệ thống cấp nước sạch, xử lý nước thải
• Hệ thống dẫn khí nén, khí gas, khí đốt…
• Hệ thống hoá chất, các chất tẩy rửa
• Hệ thống PCCC
• Hệ thống thuỷ lợi, tưới tiêu
• Hệ thống bể bơi, bể chứa, bồn chứa
• Hệ thống nhà máy thủy điện, nhiệt điện
• Nhà máy sản xuất, chế biến thực phẩm, dược phẩm, đồ uống, bia rượu, sữa…
• Nhà máy sản xuất xi măng, bột giấy, vật liệu xây dựng…
• Nhà máy sản xuất phân bón
• Nhà máy đóng tàu
• ….

Các ưu điểm nổi bật của van bướm điều khiển bằng khí nén

Van bướm điều khiển khí nén sở hữu nhiều ưu điểm vượt trội, bao gồm:

• Hoạt động tự động, dễ dàng điều khiển từ xa, kết hợp màn hình thông minh, cài đặt tự động giúp tối ưu hệ thống sản xuất, nâng cao hiệu quả vận hành.
• Thời gian đóng mở nhanh, chỉ từ 1-3 giây với độ chính xác cao.
• Sử dụng năng lượng khí nén để vận hành van nên đảm bảo an toàn tuyệt đối, hạn chế tối đa nguy cơ chập điện hay cháy nổ.
• Thiết kế đơn giản, nhỏ gọn, không chiếm nhiều diện tích, có thể lắp đặt tại các vị trí mà khó tiếp cận như trên cao, ống ngầm hoặc môi trường độc hại.
• Chất liệu chế tạo từ inox, gang, thép…, đảm bảo độ bền, khả năng chống ăn mòn, chống oxy hóa tốt, chịu được nhiệt độ và áp lực cao, thích hợp sử dụng trong các môi trường lưu chất khác nhau.
• Kết nối linh hoạt với đường ống thông qua mặt bích hoặc wafer, đảm bảo độ chắc chắn, kết hợp với gioăng đệm kín giúp ngăn chặn rò rỉ hiệu quả.
• Dải kích cỡ đa dạng từ DN50 – DN300, phù hợp với nhiều hệ thống khác nhau.

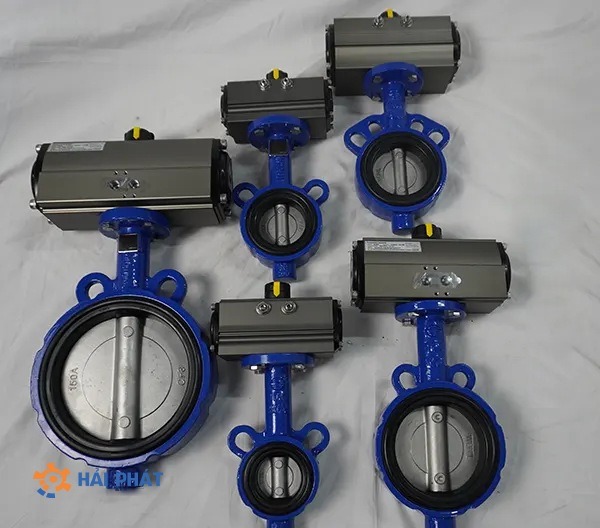

Hướng dẫn lựa chọn van bướm điều khiển khí nén

Hiện nay, trên thị trường có nhiều loại van bướm điều khiển khí nén với cấu tạo và thông số kỹ thuật khác nhau. Do đó, trước khi mua, quý khách cần tìm hiểu kỹ để chọn đúng loại, phù hợp với nhu cầu sử dụng.

• Kích thước và kiểu kết nối: Van bướm khí nén có kích thước đa dạng, từ DN50 trở lên, với các kiểu kết nối phổ biến như mặt bích, wafer. Tùy vào hệ thống đường ống, cần lựa chọn kiểu kết nối phù hợp để đảm bảo lắp đặt dễ dàng.
• Thông số kỹ thuật: Cần xem xét các yếu tố như áp lực, áp suất, khả năng chịu nhiệt của van để đảm bảo an toàn khi vận hành, tránh các sự cố như quá tải, cháy nổ, biến dạng hoặc rò rỉ. Việc nắm rõ các thông số kỹ thuật cũng giúp lựa chọn phụ kiện đi kèm dễ dàng và chính xác hơn.
• Chất liệu van: Van bướm có thể chế tạo từ các chất liệu như inox, gang, nhựa, mỗi chất liệu sẽ phù hợp với môi trường sử dụng khác nhau. Việc xác định rõ môi trường lắp đặt sẽ giúp lựa chọn chất liệu phù hợp, đồng thời tối ưu chi phí.
• Bộ điều khiển khí nén: Nên lựa chọn sản phẩm có nguồn gốc, xuất xứ rõ ràng, kiểm định đầy đủ để đảm bảo chất lượng và độ bền trong quá trình sử dụng.
• Nhà cung cấp uy tín: Lựa chọn đơn vị phân phối uy tín, chính hãng sẽ giúp đảm bảo chất lượng sản phẩm.

Báo giá van bướm điều khiển khí nén, mua ở đâu giá tốt?

Van Hải Phát là đơn vị hàng đầu trong lĩnh vực nhập khẩu và phân phối van bướm điều khiển khí nén chính hãng, đảm bảo uy tín và giá cả cạnh tranh. Chúng tôi cam kết cung cấp sản phẩm chất lượng cao, đáp ứng đầy đủ các tiêu chuẩn kỹ thuật.

Lý do nên chọn Van Hải Phát:

• Sản phẩm chính hãng, đảm bảo nguồn gốc rõ ràng, chất lượng đạt chuẩn.
• Cung cấp CO/CQ, hóa đơn VAT đầy đủ.
• Sản phẩm nhập khẩu trực tiếp từ nhà sản xuất, đảm bảo giá thành ưu đãi, tốt nhất thị trường.
• Chính sách bảo hành dài hạn, đổi trả linh hoạt, giải quyết nhanh các vấn đề phát sinh.
• Đội ngũ nhân viên luôn sẵn sàng hỗ trợ, tư vấn các giải pháp hiệu quả và tối ưu nhất cho khách hàng.
• Giao hàng nhanh, hỗ trợ lắp đặt theo yêu cầu của khách hàng.

Để nhận tư vấn và báo giá van bướm điều khiển khí nén ưu đãi nhất, hãy liên hệ ngay với Van Hải Phát qua Hotline 0961 882 338.
