Van bướm tay quay
Van bướm tay quay vận hành bằng cách tác động lực lên tay quay để đĩa van chuyển động xoay vuông góc với thân van. Nhờ có bộ trợ lực thiết kế trong tay quay nên việc vận hành van đơn giản và dễ dàng hơn. Tương tự như các dòng van bướm khác, thiết bị này được sử dụng với mục đích đóng mở, kiểm soát dòng chảy lưu chất trong hệ thống.
Van bướm tay quay là gì?

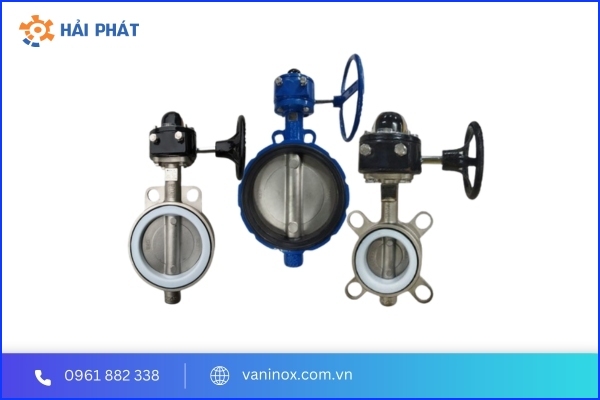

Van bướm tay quay (Handwheel Butterfly Valve) là loại van bướm vận hành thủ công bằng tay quay vô lăng. Van có cấu tạo tương tự như van bướm tay gạt, nhưng khác biệt chính nằm ở việc vận hành van được thực hiện thông qua tay quay (vô lăng) thay vì tay kẹp. Tay quay vô lăng được thiết kế nằm vuông góc với hướng dòng chảy, cố định với trục quay giúp người vận hành dễ dàng điều khiển.
Van cánh bướm tay quay thường sử dụng cho các hệ thống có kích thước từ DN50 – DN300, lắp đặt tại những vị trí không thể sử dụng van bướm tay gạt. Với các chất liệu chế tạo từ inox, gang, nhựa… van phù hợp sử dụng trong nhiều môi trường lưu chất khác nhau như nước sạch, nước thải, hóa chất, dung dịch, xăng dầu…
Giống như các loại van bướm khác, van bướm tay quay được sử dụng nhằm mục đích đóng – mở, kiểm soát, điều tiết dòng chảy lưu chất trong hệ thống. Cơ chế vận hành của van đơn giản, dựa trên hoạt động của hệ truyền động tay quay – trục van – đĩa van.
Thông số kỹ thuật cơ bản van bướm tay quay
- Kích cỡ van: DN50 – DN300
- Chất liệu van: Inox, gang, nhựa
- Gioăng làm kín: PTFE
- Áp suất làm việc: PN10, PN16
- Nhiệt độ làm việc: 180 độ C
- Phương pháp kết nối: Wafer, tai bích, mặt bích
- Phương thức vận hành: Tay quay
- Môi trường lưu chất sử dụng: Nước, hóa chất, xăng dầu, gas, khí nén, hơi nóng…
- Xuất xứ: Trung Quốc, Hàn Quốc
- Thời gian bảo hành: 12 tháng
- Đầy đủ giấy tờ: CO/CQ

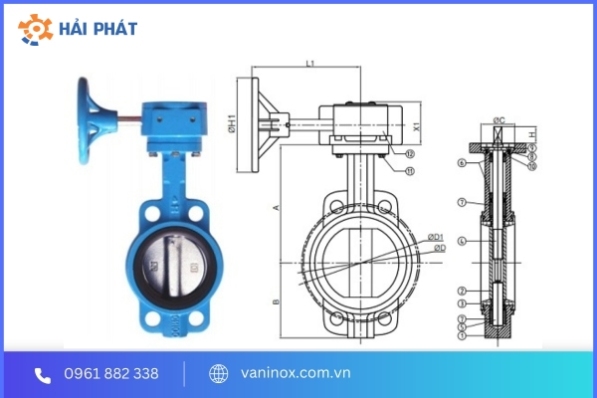

Cấu tạo của van bướm tay quay
So với van bướm tay gạt, van bướm tay quay không có quá nhiều sự khác biệt. Về cơ bản, một van cánh bướm tay quay hoàn chỉnh sẽ bao gồm các bộ phận sau:
- Thân van: Thiết kế dạng hình tròn, tương ứng với kích thước của đĩa van. Tùy theo cách thức kết nối wafer, mặt bích, tai bích mà nhà sản xuất sẽ chế tạo thân van có hình dáng phù hợp. Thân van thường chế tạo từ chất liệu cao cấp như inox, gang, nhựa… với kích thước dày giúp chịu lực tốt.
- Trục van (ty van): Có dạng hình trụ dài, nối giữa vô lăng (tay quay) và đĩa van. Đây là bộ phận quan trọng trong vận hành van nên thường chế tạo từ các chất liệu có độ cứng cao như thép, inox
- Đĩa van: Đây là bộ phận chịu chịu trách nhiệm đóng – mở, kiểm soát lưu chất trong hệ thống thông qua hệ truyền động của trục van và vô lăng. Đĩa van có thiết kế dạng hình tròn, hoạt động như cánh bướm.
- Gioăng làm kín: Bộ phận này có nhiệm vụ làm kín van, ngăn chặn lưu chất rò rỉ ra ngoài. Thông thường, gioăng kín chế tạo từ các chất liệu có độ đàn hồi cao như PTFE, EPDM, Viton,…
- Tay quay (vô lăng): Đây là điểm khác biệt duy nhất so với van bướm tay gạt. Bộ phận này kết nối trục bánh răng trong hộp số và trục quay đĩa van để khi quay tay quay sẽ truyền momen kích hoạt van bướm chuyển động. Ngoài ra trên tay quay còn có mũi tên chỉ hướng để nhận biết van đang đóng hay mở.
- Hộp số: Bộ phận này giúp van bướm tay quay có thể vận hàng dễ dàng. Trong hộp số có chứa một bộ trợ lực (bộ truyền động) bao gồm các bánh răng liên kết với nhau để truyền momen đến trục quay. Trên mặt hộp số có thiết kế thêm bảng tín hiệu để thông báo trạng thái đóng mở van. Bảng tín hiệu này được đặt ở vị trí mà theo các góc độ, người điều khiển cũng có thể nhìn thấy dễ dàng.
Cách thức vận hành của van bướm tay quay
Nhìn chung, van bướm tay quay có cơ chế vận hành tương tự như van bướm tay gạt, dựa trên nguyên lý đòn bẩy, tác động lực để điều khiển trục van quay. Tuy nhiên so với tay gạt, phương thức vận hành bằng tay quay nhẹ nhàng hơn nhờ bộ trợ lực bánh răng trong hộp số.
Ở trạng thái đóng hoàn toàn, đĩa van nằm song song với thân van, tạo thành góc 0 độ. Trên bảng tín hiệu để tín hiệu off, tay quay ở vị trí ban đầu, ngăn chặn lưu chất đi qua. Để mở van, người vận hành cần dùng lực để quay vô lăng sang trái hoặc sang phải (tùy theo hướng mũi tên), khi vô lăng không xoay được nữa có nghĩa van đang ở trạng thái mở hoàn toàn, đĩa van nằm vuông góc với thân van, cho phép lưu chất đi qua.
Để đóng van, chỉ cần thực hiện thao tác ngược lại.
Các loại van bướm tay quay phổ biến nhất hiện nay
Van bướm tay quay gang
Gang là chất liệu phổ biến trong sản xuất van bướm do có độ bền ổn, chi phí rẻ, cực kỳ phù hợp với hệ thống nước sạch, khí nén. Tuy nhiên nhược điểm của van bướm tay quay gang là khả năng chịu nhiệt và áp suất không quá tốt, nếu va đập mạnh có thể bị cong vênh.
Van bướm tay quay inox

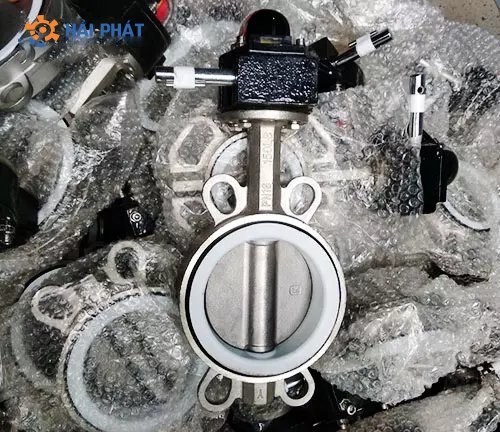

Van bướm inox tay quay chế tạo từ inox 304 cao cấp nên thường được ứng dụng trong các hệ thống y tế, cấp nước sạch hay hóa chất. Chất liệu inox có nhiều đặc tính nổi bật như chịu nhiệt độ lên đến 180 độ C, khả năng chống mài mòn ổn, chịu lực tốt.
Van bướm tay quay nhựa
Dòng van này chế tạo từ chất liệu nhựa cao cấp như PVC, UPVC, PP nên có thể sử dụng trong môi trường hóa chất, acid ăn mòn do khả năng chống ăn mòn vượt trội. Tuy nhiên, điểm hạn chế của van bướm nhựa tay quay là khả năng chịu áp lực và nhiệt độ kém.
Một số ưu nhược điểm của van bướm tay quay
Ưu điểm
- Cấu tạo đơn giản, vận hành dễ dàng, phương thức kết nối đa dạng, có thể lắp đặt trên nhiều hệ thống.
- Chất liệu chế tạo cao cấp như inox, gang phù hợp với nhiều môi trường như hơi, khí, chất thải, nước sạch (tuy nhiên cần lựa chọn chất liệu phù hợp).
- Không chiếm nhiều diện tích lắp đặt, có thể phù hợp với các vị trí khó tiếp cận.
- Dễ dàng thay thế các linh kiện bị hư hỏng, không đòi hỏi phải thay mới toàn bộ.
- Nhờ có bộ trợ lực nên việc vận hành van bướm tay quay khá đơn giản và nhẹ nhàng, không đòi hỏi nhiều sức lực.
- Khả năng kiểm soát dòng chảy ổn định, giúp kiểm soát tốc độ dòng chảy đi qua, đáp ứng đúng nhu cầu của hệ thống.
- Phù hợp lắp đặt với hệ thống có kích thước lớn.
- Không yêu cầu thời gian sửa chữa liên tục, việc vệ sinh, bảo dưỡng cũng khá dễ dàng.
Nhược điểm
- Không phù hợp cho hệ thống nhỏ, DN < 50.
- Độ bền của van không được đánh giá cao do van làm kín bằng cách tiếp xúc toàn bộ chu vi đĩa van với vòng làm kín. Đó là nguyên nhân chính khiến độ bền của van giảm đáng kể.
- Do phải vận hành bằng tay (dù đã có bộ trợ lực) nên không phù hợp với các hệ thống tự động, yêu cầu đóng mở cùng lúc nhiều thiết bị hoặc những vị trí mà người vận hành không tiếp cận được.
- Do đĩa van nằm trong hệ thống nên dù mở hoàn toàn thì lưu lượng dòng chảy không đạt được mức 100% vì bị đĩa van cản lại.
- Thường xuyên sử dụng van nhằm mục đích điều tiết có thể gây mài mòn cánh van do áp lực dòng chảy, dẫn đến rò rỉ lưu chất.

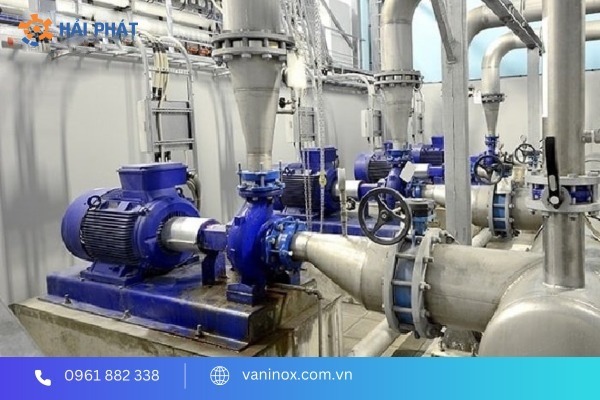

Các hệ thống sử dụng van bướm tay quay
Với chức năng đóng/mở, điều tiết lưu chất bên trong đường ống hiệu quả, van bướm tay quay được ứng dụng trong nhiều hệ thống, lĩnh vực như:
- Hệ thống cấp nước sạch, thoát nước, xử lý nước thải.
- Hệ thống nhà máy thủy điện.
- Sử dụng trong hệ thống PCCC.
- Lắp đặt trong hệ thống tàu biển, vị trí tiếp nhận dầu nhiên liệu tại cảng.
- Lắp đặt trong hệ thống đường ống nối dầu.
- Ứng dụng trong các nhà máy công nghiệp chế biến thực phẩm, nước uống…
