Van cầu hơi

Van cầu hơi là thiết bị công nghiệp quan trọng sử dụng để đóng/mở hoặc điều chỉnh dòng chảy lưu chất trong hệ thống. Với chất liệu chế tạo inox 304 cao cấp, có khả năng chịu nhiệt, chịu lực tốt nên van có thể sử dụng hiệu quả trong các hệ thống hơi nóng với nhiệt độ cao, áp suất lớn.

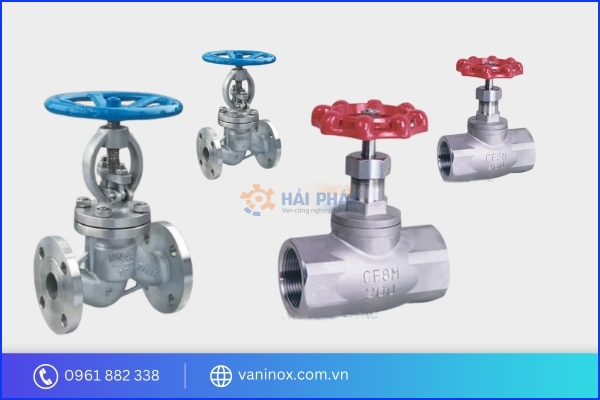

Van cầu hơi là gì?

Van cầu hơi (tên tiếng Anh Steam Globe Valve) là thiết bị van hơi công nghiệp quan trọng trong hệ thống đường ống cấp dẫn hơi nóng, khí nén như lò hơi, nồi hơi… Thiết bị này có khả năng đóng mở hoàn toàn, kiểm soát, điều tiết lưu lượng dòng chảy hiệu quả.

Van cầu có cấu trúc đặc biệt với hai nửa hình cầu ghép lại và có vách ngăn cố định bên trong van. Với chất liệu chế tạo từ inox, van cầu hơi có thể hoạt động hiệu quả trong môi trường lưu chất có nhiệt độ và áp lực làm việc cao.

Dòng van này được sản xuất với dải kích cỡ khác nhau, hai phương thức kết nối chính là nối ren cho các đường ống nhỏ (DN15-DN50) và mặt bích cho các đường ống lớn hơn (từ DN50 trở lên). Hiện nay, van được ứng dụng rộng rãi trong các hệ thống lò hơi, nồi hấp, nồi sấy, hệ thống khí nén….

Sản phẩm van cầu hơi hiện đang được Van inox Hải Phát phân phối tại thị trường Việt Nam với dải kích cỡ DN15 – DN100, chất liệu chế tạo inox 304 cao cấp, kết nối ren hoặc mặt bích.

Thông số kỹ thuật van cầu hơi

• Kích cỡ van: DN15 – DN100
• Vật liệu chế tạo: Inox 304
• Gioăng chịu nhiệt: PTFE
• Lắp đặt: Nối ren hoặc mặt bích
• Tiêu chuẩn mặt bích: BS, JIS
• Áp lực: PN10, PN16
• Nhiệt độ: 180 độ C
• Môi trường lưu chất: Hơi nóng, nước nóng, khí nén…
• Xuất xứ: Hàn Quốc, Trung Quốc
• Bảo hành: 12 tháng

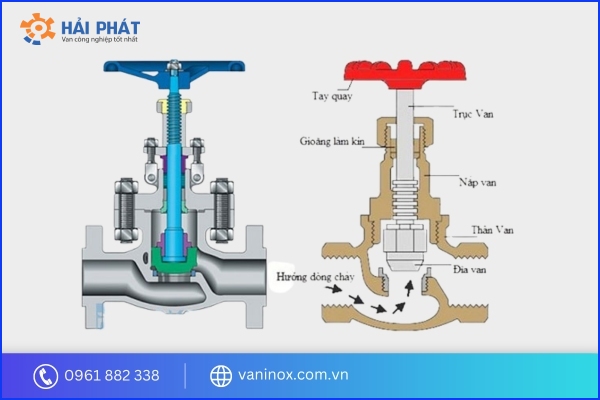

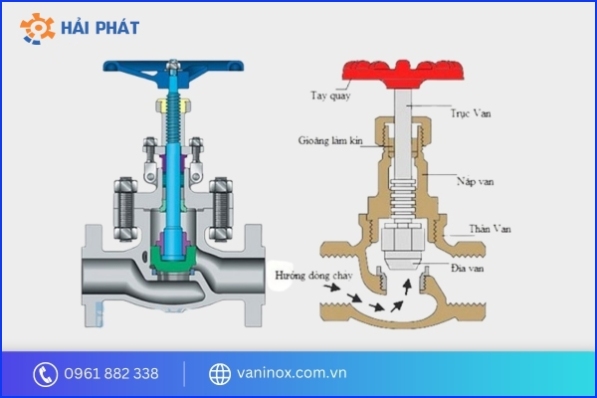

Cấu tạo, cơ chế hoạt động của van cầu hơi

Cấu tạo

Van cầu hơi có cấu tạo bao gồm các bộ phận cấu tạo như sau:

• Thân van: Thiết kế hai nửa hình cầu ghép lại với nhau, kết nối với đường ống thông qua các mối ren hoặc mặt bích tích hợp tại hai đầu van. Bộ phận này là nơi chứa tất cả các chi tiết còn lại như ty van, nắp van, ghế nệm van…Thân van chế tạo từ chất liệu inox 304 nên có độ bền cao, khả năng chống ăn mòn, chịu được nhiệt độ cao, áp lực lớn.
• Trục van: Là một khối trụ inox, một đầu kết nối với tay quay và một đầu với đĩa van. Bộ phận này hoạt động tương tự như một cầu nối để tác động lực từ tay quay lên đĩa van, giúp điều chỉnh, đóng mở lưu lượng chất lỏng.
• Đĩa van: Có thiết kế hình dạng nút chai hoặc đĩa dẹt, chế tạo từ chất liệu inox. Bộ phận này nằm bên trong lưu chất, di chuyển lên xuống trong ống dẫn để đóng mở, điều tiết dòng chảy theo sự điều khiển của tay quay.
• Nắp van: Bộ phận này bao quanh bảo vệ đĩa van và ty van. Chức năng chính của nắp van là chống trào ngược lưu chất thông qua gioăng cao su.
• Bộ phận điều khiển: Chủ yếu là tay quay vô lăng có thiết kế hình tròn, lắp đặt bên trên nắp van và kết nối với đĩa van. Người vận hành có thể đóng/ mở van bằng cách quay tay quay theo chiều kim đồng hồ hoặc ngược lại.

Cơ chế hoạt động

Van cầu hơi có thiết kế đặc biệt với hai nửa thân van ghép lại. Nửa thân trên và nửa thân dưới liên kết với nhau qua một vách ngăn, trên vách ngăn này có một lỗ tròn cho phép lưu chất di chuyển qua. Vách ngăn đóng vai trò điều hướng dòng chảy, giúp kiểm soát, điều tiết lưu lượng chất lỏng qua van.

Khi ở trạng thái đóng, đĩa van nằm song song với lỗ trên vách ngăn, ngăn chặn lưu chất không cho đi qua. Để mở van, người vận hành chỉ cần quay tay quay vô lăng, một lực momen xoắn sinh ra sẽ tác động trực tiếp lên trục van, làm quay trục van. Trục van quay theo chiều xoắn lên kéo theo đĩa van quay và rời khỏi vị trí ban đầu, tạo ra một khoảng trống cho phép khí hơi di chuyển từ nửa cầu hơi này sang nửa cầu hơi kia rồi đi vào hệ thống.

Khi muốn đóng van, người vận hành chỉ cần quay tay quay vô lăng theo chiều ngược lại, tạo ra một lực momen xoắn khác, làm trục van quay theo chiều ngược lại. Lúc này, trục van quay theo chiều xoắn xuống, đẩy đĩa van di chuyển xuống và chắn lại hoàn toàn lỗ thông hơi trên vách ngăn, ngăn không cho lưu chất đi qua.

Đánh giá các ưu điểm của van cầu hơi

Với nhiều tính năng vượt trội, van cầu hơi đóng một vai trò quan trọng không thể thiếu trong các hệ thống hơi nóng, khí nén. Cụ thể:

• Khả năng đóng mở, kiểm soát, điều tiết dòng chảy cực kỳ hiệu quả.
• Chất liệu chế tạo từ inox 304 cao cấp nên van có khả năng chịu áp suất và nhiệt độ cao, chống oxy hóa, ăn mòn tốt.
• Thiết kế đơn giản nên tháo lắp van khá dễ dàng, vận hành đơn giản.
• Dải kích thước đa dạng, kết nối ren hoặc mặt bích, giúp dễ dàng lắp đặt vào các hệ thống khác nhau.
• Thời gian đóng mở nhanh chóng, mang lại hiệu quả cao, không gây rò rỉ hoặc thất thoát lưu chất.
• Thiết kế chuyển hướng dòng chảy, giúp giảm thiểu tình trạng đĩa van bị ăn mòn do áp lực, tăng tuổi thọ sử dụng.
• Dễ dàng tìm kiếm linh kiện thay thế mà không cần phải thay mới toàn bộ.

Các loại van cầu hơi có sẵn tại kho Vaninox Hải Phát

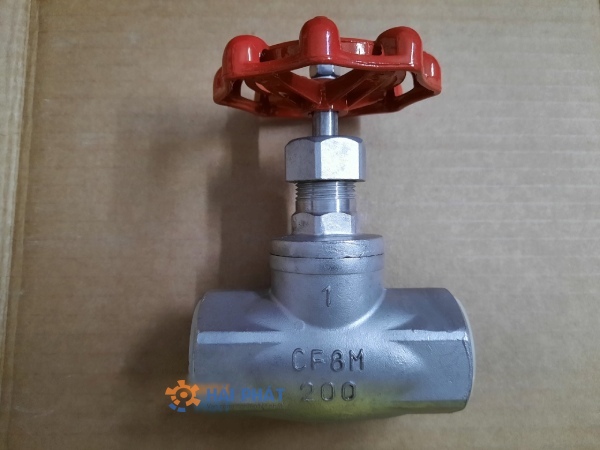

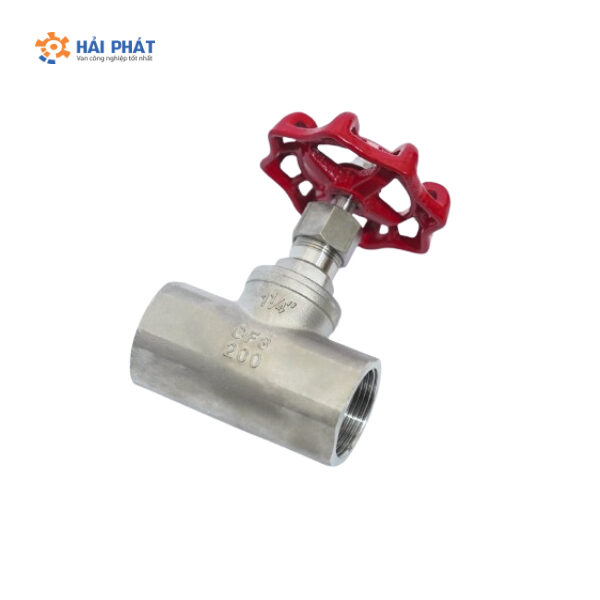

Van cầu hơi nối ren

Loại van này có thiết kế các mối ren tại hai đầu để liên kết với đường ống. Với dải kích cỡ từ DN15 – DN50 nên van chỉ phù hợp lắp đặt với hệ thống nhỏ, có áp suất làm việc thấp.

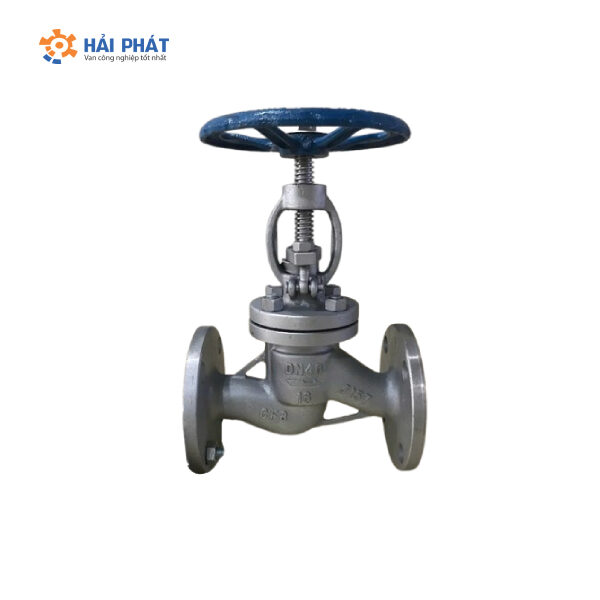

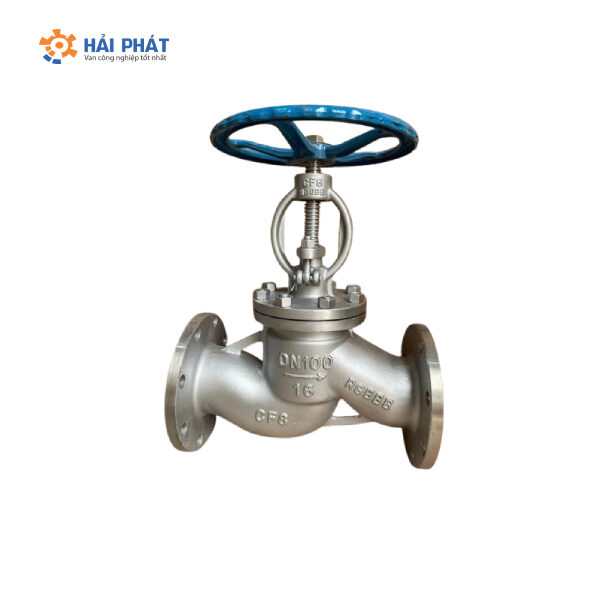

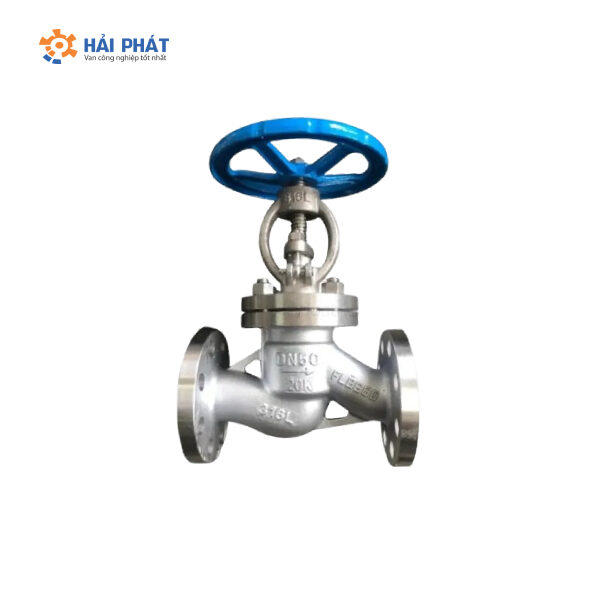

Van cầu hơi nối bích

Van kết nối với đường ống thông qua mặt bích (theo các tiêu chuẩn BS, JIS) tích hợp tại hai đầu van. Với kiểu kết nối lắp bích chắc chắn nên kích cỡ van khá lớn, từ DN50 trở lên, phù hợp làm việc trong môi trường có áp lực và nhiệt độ cao.

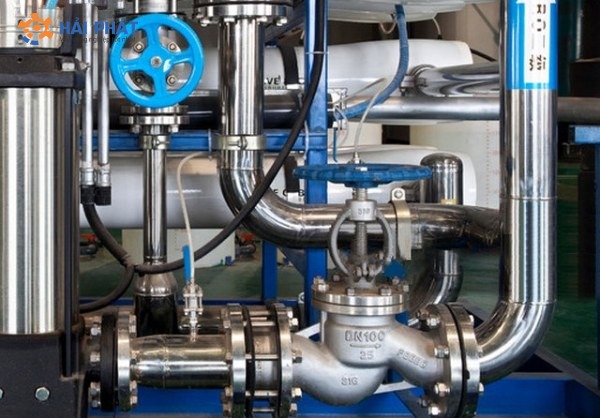

Ứng dụng tiêu biểu của van cầu hơi trong thực tiễn

Van cầu hơi có vai trò đặc biệt quan trọng và được ứng dụng rộng rãi trong các hệ thống khí hơi như:

• Hệ thống lò hơi, nồi hơi, lò sấy, lò hấp, sưởi ấm…
• Hệ thống khí nén
• Hệ thống bơm hơi
• Nhà máy dệt nhuộm
• Hệ thống phòng xông hơi, bể bơi nước ấm…
• Nhà máy sản xuất, vận chuyển khí gas
• …..

Mua van cầu hơi ở đâu giá tốt, hàng chính hãng?

Hiện nay, thị trường van cầu, đặc biệt là van cầu hơi, đang rất sôi động với sự đa dạng về mẫu mã, chủng loại, kích cỡ và nguồn gốc xuất xứ. Điều này mang lại lợi thế lớn cho khách hàng khi tìm mua sản phẩm, nhưng cũng đồng thời gây ra không ít khó khăn do tình trạng hàng giả, hàng kém chất lượng tràn lan. Thấu hiểu tâm lý này, Van inox Hải Phát đã nhập khẩu và phân phối trực tiếp các loại van cầu chất lượng cao.

Khi lựa chọn mua van cầu hơi tại Vaninox Hải Phát, khách hàng sẽ được hưởng:

• Đầy đủ các kích cỡ và kiểu kết nối
• Giá cả cạnh tranh nhất
• Hàng sẵn kho với số lượng lớn
• Tư vấn tận tình bằng đội ngũ nhân viên chuyên nghiệp
• Chính sách bảo hành sản phẩm theo quy định
• Hình thức thanh toán linh hoạt
• Giao hàng tận nơi

Để nhận bảng giá van cầu hơi và được hỗ trợ tư vấn chi tiết, hãy liên hệ ngay với Vaninox Hải Phát qua số hotline 0961 882 338 hoặc truy cập website vaninox.com.vn.
