Van bướm điều khiển điện là thiết bị dùng để đóng mở, kiểm soát dòng chảy lưu chất trong hệ thống. Với khả năng điều khiển dòng chảy chính xác, hoạt động tự động, van bướm điện trở thành một phần quan trọng trong nhiều hệ thống khác nhau. Để tìm hiểu chi tiết hơn về van bướm điều khiển điện là gì? hãy tham khảo ngay bài viết chia sẻ dưới đây của Van Hải Phát.
Nội dung chính

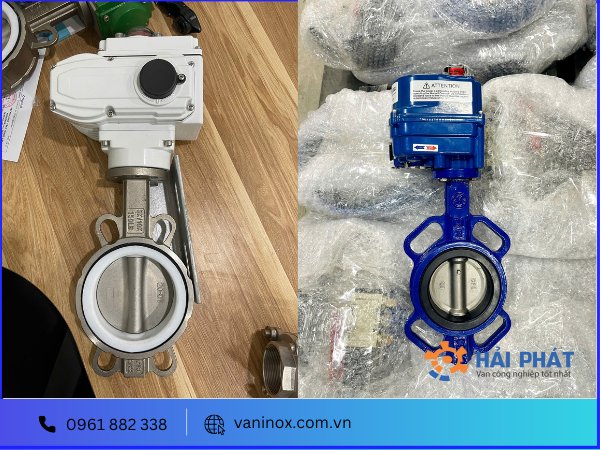

Van bướm điều khiển điện hay van bướm điện, van bướm điều khiển bằng điện (Electric Actuated Butterfly Valve) là loại van bướm cơ học kết hợp với bộ điều khiển điện để thực hiện đóng mở, kiểm soát, điều tiết dòng chảy lưu chất. Van hoạt động tự động dựa trên nguyên lý chuyển đổi điện năng thành động năng. Khi cung cấp điện áp phù hợp như 24V, 220V, 380V, động cơ điện tạo ra momen xoắn truyền đến trục van, giúp van đóng mở hoàn toàn hoặc điều chỉnh theo các góc để kiểm soát dòng chảy.
Van bướm điện thường chế tạo từ nhiều vật liệu như inox, gang, nhựa… với cách thức điều khiển gồm chế độ ON/OFF hoặc đóng mở tuyến tính theo góc. Kiểu kết nối van khá đa dạng, có thể là wafer, tai bích, mặt bích, kích thước phổ thông từ DN50 – DN300. Dòng van này hiện được ứng dụng rộng rãi trong các lĩnh vực công nghiệp và dân dụng, điển hình như hệ thống nước sạch, nước thải, hệ thống khí nén, hệ thống hơi, hệ thống PCCC….
Van bướm điều khiển bằng điện hiện đang được Van Hải Phát nhập khẩu từ Trung Quốc, Hàn Quốc, kèm theo đầy đủ hóa đơn chứng từ chứng minh nguồn gốc xuất xứ. Sản phẩm có sẵn tại kho với đa dạng mẫu mã, chủng loại, kích cỡ, được bảo hành chính hãng trong 12 tháng, đảm bảo giá thành cạnh tranh nhất trên thị trường.
Van bướm điều khiển điện có cấu tạo bao gồm 2 bộ phận chính: Thân van bướm và bộ điều khiển điện (thiết bị truyền động điện).
Van bướm điều khiển điện hoạt động theo nguyên lý đòn bẩy, có nghĩa là dùng lực tác động để đóng mở đĩa van, cho phép hoặc ngăn chặn lưu chất đi qua. Tuy nhiên, do lực tác động này là điện năng nên hoạt động đóng mở nhẹ nhàng hơn rất nhiều so với sử dụng lực tác động của con người.
Điểm khác biệt là động cơ điện có 2 dạng ON/OFF và tuyến tính với cách thức hoạt động khác nhau. Cụ thể:
Ban đầu, van ở vị trí đóng. Khi cấp nguồn điện phù hợp cho van, mô tơ điện hoạt động tạo ra lực tác động làm van xoay một góc 90 độ, chuyển từ trạng thái đóng sang mở. Khi van mở hết 1 hành trình, rơ le trong mô tơ điện sẽ tự động ngắt điện. Lúc này van dừng ở trạng thái mở hoàn toàn.
Để đóng van, cần cấp điện cho bộ điều khiển. Lúc này trục van tác động khiến đĩa van quay về vị trí đóng ban đầu, ngăn chặn lưu chất đi qua van. Khi van đóng hoàn toàn, công tắc hành trình sẽ ngắt điện để đảm bảo an toàn.
Đối với dạng tuyến tính, nguyên lý hoạt động phức tạp hơn. Nguồn điện trước khi cấp vào bảng mạch mô tơ điện sẽ được kiểm soát bằng bộ điều khiển tín hiệu analog.
Bộ điều khiển tuyến tính không chỉ nhận nguồn điện mà còn nhận tín hiệu điều khiển 4~20mA hoặc 0-10V, tương ứng với các góc đóng mở mà người dùng mong muốn. Khi cần điều khiển van, người vận hành chỉ cần gửi tín hiệu analog tương ứng với góc mở cần thiết, động cơ sẽ tự động điều chỉnh van đến vị trí tương ứng.

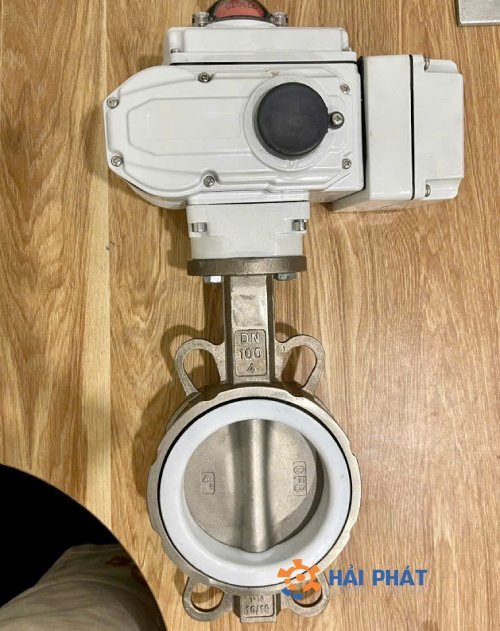

Van bướm inox điện có thân van chế tao từ inox 304, 316 cao cấp. Đây là vật liệu có độ bền cao, khả năng chống ăn mòn hiệu quả. Van bướm inox điều khiển bằng điện có thể hoạt động tốt trong môi trường có nhiệt độ cao lên đến 180 độ C, áp suất lớn PN16 hoặc trong môi trường độc hại, có tính ăn mòn.
Hiện nay, van bướm điều khiển điện inox được sử dụng trong các nhà máy hóa chất, xử lý nước thải, ngành công nghiệp chế biến dược phẩm, thực phẩm, đồ uống….
Đây là dòng van bướm được sử dụng phổ biến nhất hiện nay. Van có phần thân chế tạo từ chất liệu gang, có giá thành rẻ, độ bền tốt. Bên ngoài thân van phủ thêm lớp sơn Epoxy giúp chống tác động từ bên ngoài.
Van bướm gang điều khiển bằng điện có 2 loại chính là van bướm điện thân gang cánh gang và van bướm điện thân gang cánh inox. Dòng van này chủ yếu sử dụng trong các hệ thống nước. Điển hình như hệ thống cấp thoát nước tại các khu dân cư, khu công nghiệp, hệ thống PCCC, hệ thống HVAC…
Van này có thiết kế 2 mặt bích ở 2 bên để kết nối với đường ống. Do mặt bích được sản xuất theo các tiêu chuẩn khác nhau như BS, JIS…nên cần lựa chọn mặt bích van có tiêu chuẩn tương ứng với mặt bích đường ống mới có thể lắp đặt.
Mặt bích là phương thức kết nối chắc chắn, an toàn. Khi lắp đặt, thường bổ sung thêm gioăng ở giữa mặt bích van và mặt bích đường ống để đảm bảo độ kín, chống rung, chống ồn khi hoạt động.
Van bướm mặt bích điều khiển điện thường sử dụng cho các hệ thống đường ống có nhiệt độ cao, áp suất lớn, kích cỡ từ DN50 trở lên.

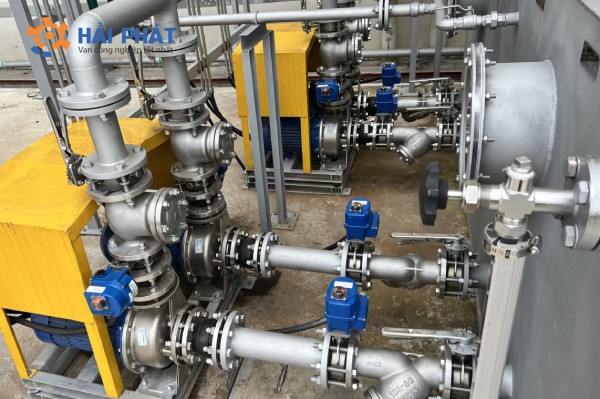

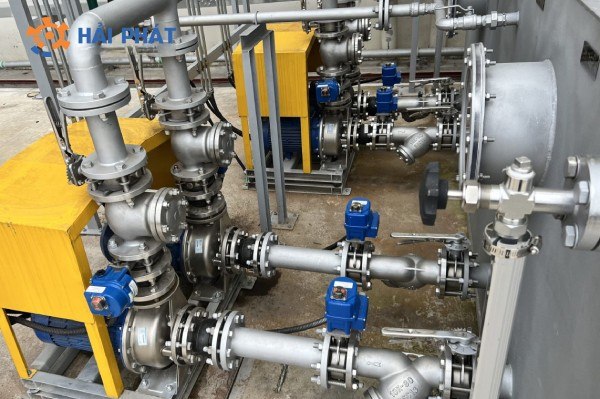

Các hệ thống phổ biến lắp đặt van bướm điều khiển điện bao gồm:
So với các loại van bướm truyền thống như tay gạt, tay quay, van bướm điều khiển điện có nhiều ưu điểm vượt trội hơn. Cụ thể:
Trên đây là chi tiết về nội dung van bướm điều khiển điện là gì, cấu tạo và nguyên lý hoạt động của van bướm điện. Hy vọng bài viết đã cung cấp đầy đủ thông tin hữu ích về dòng van này. Nếu quý khách cần tư vấn cụ thể hơn, vui lòng liên hệ với chúng tôi qua số hotline 0961 882 338.
