Van bi điều khiển điện: Phân loại, đánh giá, ứng dụng

Van bi điều khiển điện có chức năng đóng mở, điều tiết, kiểm soát dòng chảy lưu chất tự động khi cung cấp điện áp phù hợp cho bộ điều khiển điện. Nhờ khả năng đóng mở nhanh chóng, tự động, van bi điện được ứng dụng rộng rãi trong nhiều môi trường khác nhau như nước, khí, gas, hóa chất…

Van bi điều khiển điện là gì?

Van bi điều khiển điện hay van bi điện, van bi điều khiển bằng điện có tên tiếng Anh Electric Actuator Ball Valve là loại van hoạt động tự động nhờ bộ điều khiển điện mà không cần lực tác động từ con người. Chức năng chính của van là đóng mở để ngăn chặn hoặc cho phép lưu chất đi qua van. Đồng thời, với thiết kế đặc biệt của đĩa van, van còn có khả năng điều tiết, kiểm soát lưu lượng dòng chảy hiệu quả. Thiết bị này có thời gian vận hành chỉ từ 10 – 15 giây.

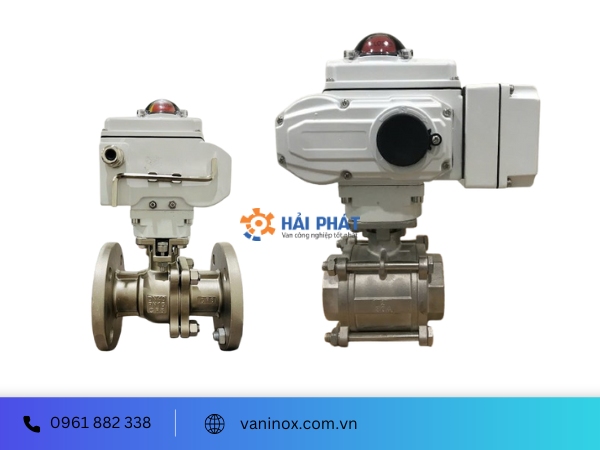

van bi điều khiển điện

Van bi điện có cấu tạo bao gồm 2 bộ phận: Thân van bi và bộ điều khiển điện. Bộ điều khiển sản xuất theo tiêu chuẩn IP67, IP68 chống nước, chống bụi, sử dụng điện áp 24V, 220V hoặc 380V để chuyển hoá điện năng thành cơ năng, giúp van vận hành đóng mở.

Van bi điều khiển bằng điện có kích cỡ đa dạng, từ DN15 – DN200, thiết kế kết nối thông qua ren, rắc co hoặc mặt bích. Chúng có thể lắp đặt ở nhiều vị trí, chẳng hạn như các hệ thống lớn, yêu cầu hoạt động tự động hoặc vận hành cùng lúc nhiều thiết bị, những nơi trên cao, dưới sâu, môi trường độc hại…

Ngày nay, van bi điện được ứng dụng trong nhiều lĩnh vực như hệ thống cấp thoát nước, hệ thống dẫn khí, hệ thống PCCC, các ngành công nghiệp chế biến….Tuy nhiên, so với các loại van công nghiệp khác, giá thành van ở mức cao hơn.

Thông số cơ bản của van bi điều khiển điện

  • Kích thước sẵn có: DN15 – DN200
  • Chất liệu chế tạo van bi: Inox, nhựa, gang…
  • Gioăng kín: PTFE
  • Bộ điều khiển: Hợp kim nhôm
  • Tiêu chuẩn:  IP67, IP68
  • Kiểu liên kết: Nối ren, mặt bích, rắc co
  • Điện áp: 24V, 220V, 380V
  • Áp lực: PN10, PN16
  • Nhiệt độ: – 10 độ C ~ 180 độ C
  • Dạng hoạt động: ON/OFF, tuyến tính
  • Cách thức điều khiển: Bộ điều khiển điện
  • Môi trường sử dụng: Nước sạch, nước thải, hơi, khí, hóa chất….
  • Xuất xứ: Trung Quốc, Hàn Quốc

Thành phần cấu tạo van bi điều khiển điện

Van bi cơ

Đây là thiết bị trực tiếp đóng mở, kiểm soát, điều tiết dòng chảy lưu chất, có cấu tạo bao gồm các bộ phận cơ bản như thân van, trục van, đĩa van/bi van, gioăng làm kín.

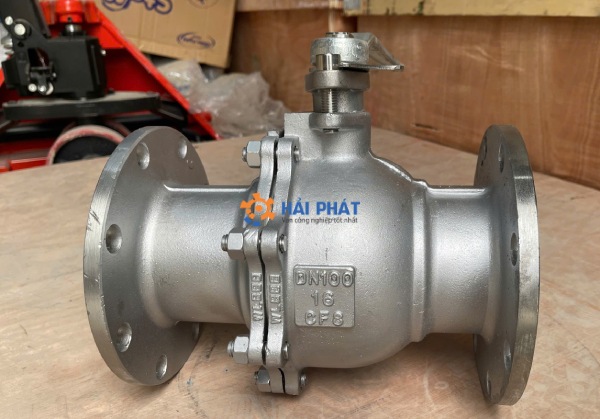

van bi mặt bích

Chất liệu chế tạo van bi thường là inox, nhựa, gang, thép, thiết kế dạng 1 mảnh, 2 mảnh, 3 mảnh, kết hợp với đường ống theo kiểu nối ren, mặt bích, rắc co.

Van bi cơ có thiết kế đặc biệt với đĩa van hay còn gọi là bi van có hình dạng là một viên bi kim loại rỗng đục lỗ xuyên tâm, đường kính lỗ bi có thể bằng hoặc nhỏ hơn kích thước đường ống. Bi van này có chức năng đóng mở, kiểm soát, điều tiết lưu lượng đi qua van.

Bộ phận điều khiển điện

Bộ điều khiển điện hay motor điện có cấu tạo bao gồm các chi tiết như: Vỏ bên ngoài, tụ điện, mạch điện, bánh răng truyền lực, công tắc giám sát, công tác hành trình. Thiết bị này được chế tạo từ hợp kim nhôm nguyên khối, bên ngoài phủ lớp sơn cách điện, sản xuất theo tiêu chuẩn IP67 giúp chống nước, chống bụi hiệu quả.

Bộ điều khiển điện sử dụng nguồn điện áp đa dạng, 24V, 220V hoặc 380V nên có thể lắp đặt tại nhiều vị trí khác nhau. Có thể nói đây là bộ phận quan trọng của van bi điện, có khả năng chuyển hóa điện năng thành cơ năng để vận hành van tự động mà không cần lực tác động từ con người. Hiện nay, motor điện hoạt động theo 2 dạng chính là điều khiển ON/OFF (đóng mở hoàn toàn) hoặc tuyến tính (đóng mở theo các góc) .

Nguyên lý vận hành van bi điện

Van bi điều khiển điện vận hành theo dạng 2 dạng ON/OFF và tuyến tính. Tuy nhiên đều có chung nguyên lý vận hành là dựa vào chuyển động và thay đổi góc quay của bi van để đóng mở, điều tiết lưu chất.

Ở trạng thái bình thường, không cung cấp điện, van đóng hoàn toàn, lỗ xuyên tâm của bi van nằm vuông góc với dòng chảy, ngăn chặn lưu chất đi qua van.

Để mở van, người vận hành chỉ cần cung cấp điện áp 24V, 220V, 380V vào bộ truyền động điện. Lúc này, cuộn điện trong electric actuator phát ra từ trường và làm quay bánh răng. Điện năng được chuyển hóa thành cơ năng để làm quay trục van.

Trục van khi nhận lực sẽ quay và kéo bi van quay, lúc này, lỗ xuyên tâm thay đổi, nằm song song với dòng chảy lưu chất, cho phép lưu chất dễ dàng đi qua van. Tùy theo góc độ đóng mở lớn nhỏ mà lưu lượng đi qua van là ít hay nhiều.

Để đóng van, người vận hành chỉ cần cấp nguồn điện tương tự để chuyển mạch, lúc này tất cả quá trình sẽ hoạt động theo chiều ngược lại và đưa van quay về vị trí đóng ban đầu, ngăn không cho lưu chất đi qua.

Với mỗi chu trình đóng mở, khi kết thúc đều có công tắc hành trình ngắt điện, tránh om điện và công tắc giám sát để thông báo trạng thái hoạt động của van về trung tâm điều khiển.

Đánh giá ưu nhược điểm van bi điện

Ưu điểm

Không phải ngẫu nhiên van bi điều khiển điện được ứng dụng rộng rãi trong thực tiễn. Dòng van này sở hữu nhiều ưu điểm nổi bật như:

  • Có chức năng đóng mở, điều tiết dòng chảy lưu chất hiệu quả.
  • Vận hành hoàn toàn tự động bằng cách cung cấp điện áp cho bộ điều khiển, giúp tiết kiệm công sức và thời gian.
  • Phương thức kết nối ren, mặt bích, rắc co thông dụng, giúp lắp đặt dễ dàng, không gây rò rỉ lưu chất.
  • Điện áp sử dụng đa dạng, 24V, 220V, 380V…thuận tiện lắp đặt tại nhiều vị trí.
  • Thân van bi chế tạo từ vật liệu chắc chắn, bền bỉ, có khả năng chống ăn mòn, chống oxy hoá tốt như inox, gang, nhựa thép…
  • Bộ truyền động điện chế tạo từ hợp kim nhôm nguyên khối, bên ngoài sơn một lớp tĩnh điện, sản xuất theo tiêu chuẩn IP67, IP68 giúp chống thấm nước, chống nhiễm từ, nhiễm bụi.
  • Thiết kế nhỏ gọn, đơn giản, có thể điều khiển từ xa nên có thể lắp đặt tại các vị trí trên cao, dưới sâu, môi trường độc hại, những vị trí nguy hiểm mà người vận hành không thể trực tiếp đi đến.
  • Thời gian đóng mở nhanh chóng, độ chính xác cao, có thể vận hành cùng lúc nhiều thiết bị.
  • Có 2 phương thức hoạt động chính là ON/OFF và tuyến tính giúp người dùng có nhiều lựa chọn.

Nhược điểm

  • Chi phí lắp đặt cao hơn so với các dòng van bi khác.
  • Thời gian đóng mở chậm hơn van bi khí nén.
  • Bộ điều khiển điện có thể bị hư hỏng nếu xảy ra tình trạng chập điện, cháy nổ.
  • Tăng chi phí điện hàng tháng.

Phân loại van bi điều khiển điện

Van bi điều khiển điện ON/OFF

van bi điều khiển điện on off

Đây là loại van được sử dụng phổ biến với chức năng cơ bản là đóng hoàn toàn hoặc mở hoàn toàn. Do đó, van bi điều khiển điện ON/OFF thích hợp sử dụng cho các hệ thống chảy thẳng, không dùng cho vai trò điều tiết.

Van bi điều khiển điện tuyến tính

Van bi điện tuyến tính có khả năng điều tiết dòng chảy hiệu quả do đóng mở theo các góc độ khác nhau (0 – 90 độ), cho phép điều chỉnh lượng lưu chất đi qua từ ít đến nhiều.

Bộ điều khiển tuyến tính nhận tín hiệu 4 – 20mA để điều chỉnh góc mở của van theo yêu cầu thực tế. Ngoài ra, van còn có thể sử dụng tín hiệu Analog 0V – 10V, tuy nhiên loại tín hiệu này ít được sử dụng hơn so với tín hiệu 4 – 20mA.

Van bi điện được ứng dụng như thế nào?

Van bi điều khiển điện đóng mở tự động, có năng suất làm việc cao nên được ứng dụng rộng rãi trong nhiều lĩnh vực:

  • Hệ thống nước
  • Hệ thống bể chứa, bồn chứa nước, đài phun nước, hồ bơi
  • Hệ thống điều hòa, làm mát
  • Hệ thống hơi nóng, khí nén
  • Hệ thống phòng cháy chữa cháy
  • Lĩnh vực tưới tiêu, chăn nuôi, thuỷ lợi
  • Nhà máy sản xuất thực phẩm…
  • Công nghiệp luyện kim
  • Ngành công nghiệp khai thác khoáng sản, lọc hóa xăng, dầu, khí, gas…
  • Ngành vật liệu xây dựng
  • Ngành sản xuất giấy, bột giấy
  • Ngành công nghiệp hóa chất
  • Ngành công nghiệp đóng tàu
  • Nhà máy thủy điện, nhiệt điện…

Báo giá van bi điều khiển điện

Vainox Hải Phát nhập khẩu van bi điều khiển điện từ các thương hiệu nổi tiếng. Sản phẩm được nhập khẩu trực tiếp, không qua bất kỳ đơn vị thương mại trung gian nào. Vì vậy, giá thành sản phẩm bên chúng tôi luôn ở mức ưu đãi và chiết khấu tốt nhất cho khách hàng.

Tuy nhiên, giá thành có thể thay đổi tùy theo kích cỡ, chất liệu van, kiểu kết nối… Để biết thêm thông tin chi tiết về giá bán, quý khách vui lòng liên hệ qua số hotline 0961 882 338 để được hỗ trợ sớm nhất.

Mua van bi điều khiển điện ở đâu chính hãng, giá tốt?

Nếu quý khách có nhu cầu mua van bi điện chính hãng, chất lượng với giá thành cạnh tranh nhất thì Vaninox Hải Phát là lựa chọn đáng cân nhắc.

van bi điều khiển điện hải phát

Vaninox Hải Phát tự hào là đơn vị cung cấp các thiết bị, phụ kiện công nghiệp nói chung, đặc biệt là van bi điều khiển điện với chất lượng cao, chính hãng, giá cả cạnh tranh. Khách hàng có thể hoàn toàn yên tâm mua sắm do tất cả sản phẩm của chúng tôi đều được nhập khẩu trực tiếp từ các thương hiệu lớn, xuất xứ Trung Quốc, Hàn Quốc.

Chúng tôi cung cấp chính sách bảo hành từ 12 –  24 tháng tùy theo từng sản phẩm, kèm theo đầy đủ giấy tờ CO – CQ, xuất xứ rõ ràng. Ngoài ra, chúng tôi còn hỗ trợ giao hàng trên toàn quốc, thanh toán linh hoạt,

Nếu quý khách có nhu cầu lắp đặt hoặc cần báo giá van bi điện, xin vui lòng liên hệ với chúng tôi qua số hotline 0961 882 338 hoặc truy cập website vaninox.com.vn. Đội ngũ nhân viên của chúng tôi luôn sẵn sàng tư vấn và hỗ trợ khách hàng.
