Solenoid valve là gì? Cấu tạo, phân loại & ứng dụng

Solenoid valve là thiết bị cơ điện thường sử dụng với mục đích đóng mở, kiểm soát lưu chất khí, chất lỏng. Vậy solenoid valve là gì? Van solenoid là gì? Hãy cùng Van Hải Phát tìm hiểu chi tiết trong bài viết dưới đây.

Solenoid valve là gì?

Solenoid valve là tên tiếng Anh của van điện từ – thiết bị có chức năng đóng mở dòng chảy lưu chất. Van solenoid hoạt động tự động dựa vào dòng điện có điện áp 24V hoặc 220V, được điều khiển thông qua cuộn dây điện từ (cuộn coil điện). Nguyên lý hoạt động của solenoid van dựa vào nguyên lý tạo ra lực từ trường từ cuộn dây khi có dòng điện đi qua, từ đó tác động lên piston bên trong van để thực hiện đóng mở.

Khi van được cấp điện, từ trường sinh ra tạo lực tác động lên piston, làm cho piston di chuyển và thay đổi trạng thái của van (đóng hoặc mở). Tùy theo cấu tạo của từng loại van mà lực tác động có thể khiến van đóng hoặc mở. Khi ngừng cấp điện, van tự động trở về trạng thái ban đầu.

Thông thường, solenoid valve có thiết kế với hai cổng: một cổng vào và một cổng ra. Tuy nhiên, đối với một số dòng van chuyên dụng hoặc cao cấp có thể được thiết kế với ba cổng hoặc nhiều hơn, tùy thuộc vào yêu cầu sử dụng cụ thể của từng hệ thống.

Cấu tạo solenoid valve

Solenoid valve có thiết kế bao gồm các bộ phận cơ bản sau:

• Thân van: Thường chế tạo từ các chất liệu như nhựa, đồng, inox… Bộ phận này được thiết kế gần với piston và cả hai cùng thực hiện vai trò kích hoạt cho van hoạt động.
• Đĩa van: Chế tạo từ nhiều chất liệu khác nhau như PTRE, thép không gỉ. Đây là bộ phận có chức năng ngăn chặn dòng chảy lưu chất khi ngắt nguồn điện (van đóng). Trong trường hợp đĩa van không hoạt động tốt hoặc bị hư hỏng thì có khả năng van bị trượt.
• Ống lõi: Còn được gọi là ống phần cứng, ống van solenoid, ống piston, cụm hướng dẫn. Chức năng của ống lõi là cải thiện điện từ tạo ra bởi cuộn dây.
• Lò xo lõi: Bộ phận này có vai trò quan trọng giúp van hoạt động một cách ổn định nhất. Khi dừng cấp điện áp, lò xo có nhiệm vụ tạo một lực đàn hồi lên trên trục van, đưa trục và đĩa van trở về vị trí ban đầu.
• Cuộn dây điện từ (cuộn coil điện): Bộ phận này có nhiệm vụ tạo ra từ trường cho van, là yếu tố truyền dẫn nguồn điện để van hoạt động. Cuộn dây điện từ bao gồm nhiều vòng dây bọc bên ngoài ống lõi để tạo ra những chuyển động ổn định bên trong.
• Lõi cố định lug nut: Bao gồm 1 ống chứa và lõi không có tính từ. Phần lõi được bao bọc kín để ngăn chặn rò rỉ lưu chất, giúp quá trình chuyển động tối ưu nhất.
• Piston (phần lõi): Thường chế tạo từ các vật liệu có khả năng chịu nhiệt tốt. Piston có thiết kế hình trụ, khi cung cấp nguồn điện phù hợp sẽ bắt đầu di chuyển để có thể điều khiển tình trạng đóng mở của van.
• Màng ngăn: Bộ phận này được thiết kế tại phần ngăn cách chất lỏng và cụm điện từ. Màng ngăn thường được chế tạo từ các chất liệu như PTFE, EPDM…

Nguyên lý hoạt động của solenoid valve

Tùy theo thiết kế solenoid valve mà nguyên lý hoạt động có thể khác nhau.

• Đối với solenoid valve thường đóng: Van ở trạng thái đóng hoàn toàn khi không cấp điện áp, ngăn chặn lưu chất đi qua. Khi cấp nguồn điện phù hợp, cuộn coil bên trong van sinh ra từ trường hút trục van, kéo theo van dịch chuyển và tạo khe hở cho phép lưu chất đi qua. Lúc này van ở trạng thái mở. Để đóng van, chỉ cần ngắt nguồn điện, lực đàn hồi lò xo sẽ đưa van trở về vị trí đóng ban đầu.
• Đối với solenoid valve thường mở: Van ở trạng thái mở khi không cấp điện áp, cho phép lưu chất dễ dàng lưu thông. Để đóng van, chỉ cần cấp điện áp phù hợp, cuộn coil sinh ra lực điện từ hút piston đóng cửa van lại. Khi dừng cấp điện, lò xo đẩy piston ra khiến cửa van mở. Van trở về trạng thái mở ban đầu, cho phép lưu chất đi qua.

Các loại solenoid valve phổ biến hiện nay

Solenoid valve thường mở (Van điện từ thường mở – NO)

Solenoid valve thường mở có trạng thái ban đầu luôn mở nếu chưa cung cấp nguồn điện nào. Lúc này lưu chất liên tục di chuyển qua van một cách ổn định và nhanh chóng. Trong trường hợp muốn ngăn chặn dòng chảy, người dùng chỉ việc cung cấp điện áp phù hợp cho van.

Solenoid valve thường đóng (Van điện từ thường đóng – NC)

Solenoid van thường đóng đặc trưng với trạng thái van luôn đóng nếu không cung cấp điện áp. Lúc này dòng chảy bị ngăn chặn, không được phép di chuyển qua. Khi có nhu cầu mở van, người dùng chỉ cần cung cấp dòng điện tương ứng cho van.

Solenoid valve 24V (Van điện từ 24V)

Solenoid valve 24V được đánh giá có độ an toàn cao do van sử dụng dòng điện 1 chiều để vận hành đóng mở. Loại van này thường ứng dụng trong các hệ thống tự động hóa hoặc dây chuyền sản xuất hàng loạt.

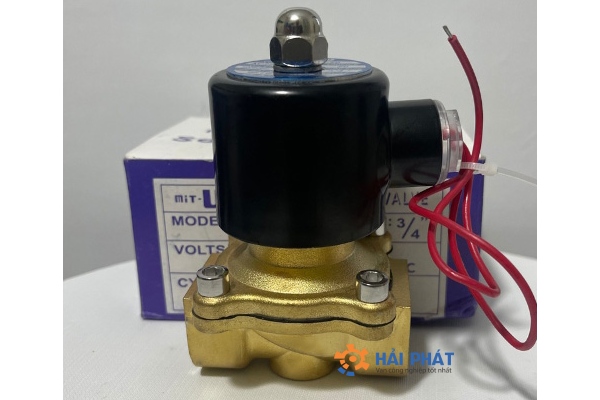

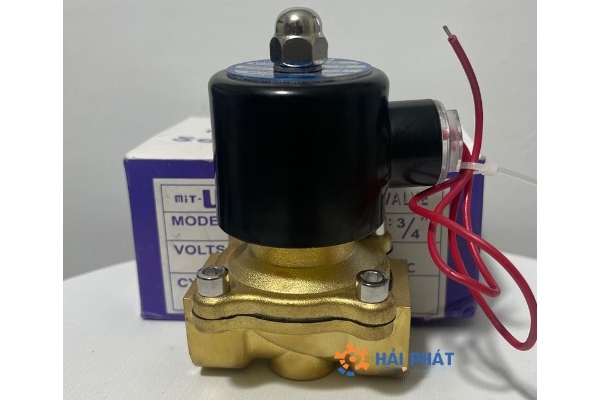

Solenoid valve 220V (Van điện từ 220V)

Hiện nay, các hệ thống, máy móc hoặc dây chuyền hoạt động bằng dòng điện xoay chiều sẽ ưu tiên sử dụng solenoid valve 220V. Đây cũng là mức điện áp phổ biến tại Việt Nam nên có thể lắp đặt van tại nhiều vị trí, hệ thống mà không cần lắp đặt thêm thiết bị chuyển đổi.

Broze solenoid valve (Van điện từ đồng)

Broze solenoid valve là dòng van được chế tạo hoàn toàn từ đồng thau, bên ngoài có màu vàng sáng. Ưu điểm nổi bật của van là có khả năng chịu nhiệt độ cao, áp lực lớn tốt, đặc biệt là độ dẫn điện, dẫn nhiệt tốt. Tuy nhiên, van có thiết kế kích cỡ nhỏ, dưới DN40, kết nối theo dạng lắp ren.

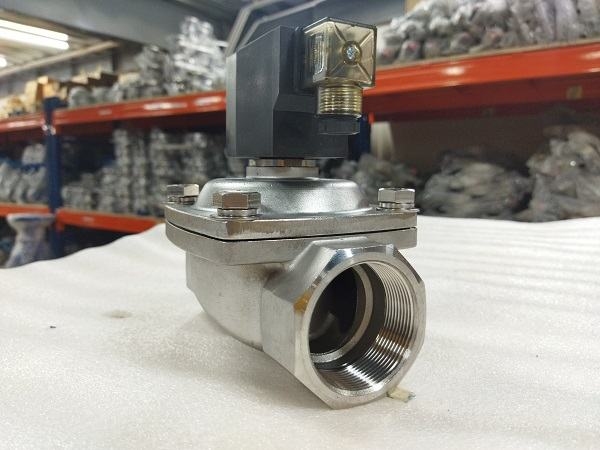

Inox solenoid valve (Van điện từ inox)

Inox solenoid valve chế tạo hoàn toàn từ chất liệu inox 304, 316 với nhiều ưu điểm nổi bật như chống ăn mòn tốt, chống oxy hoá, độ bền cao, chống va đập, hoạt động hiệu quả trong môi trường khắc nghiệt, ngoài trời. Nhược điểm của loại van này là có giá thành tương đối cao.

Plastic solenoid valve (Van điện từ nhựa)

Plastic solenoid valve là dòng van chế tạo từ chất liệu nhựa PVC, uPVC, cPVC nên có trọng lượng nhẹ, dễ lắp đặt và vận chuyển. Đặc biệt, van là lựa chọn hàng đầu cho hệ thống nước thải, hóa chất nhờ đặc tính chống ăn mòn, chống oxy hóa của nhựa. Ngoài ra, giá thành van cũng tương đối rẻ, giúp tiết kiệm chi phí lắp đặt. Tuy nhiên, nhược điểm của  Plastic solenoid valve là giới hạn chịu nhiệt độ, áp suất trong khoảng nhất định.

Cast iron solenoid valve (Van điện từ gang)

Cast iron solenoid valve là dòng van chế tạo từ chất liệu gang, bên ngoài phủ sơn Epoxy giúp chống bám bụi, chống ăn mòn, đồng thời tăng độ bền. Kích cỡ van chủ yếu từ DN40 trở lên, kết nối với đường ống bằng mặt bích.

Ứng dụng của van solenoid

Solenoid valve được ứng dụng rộng rãi trong các lĩnh vực công nghiệp và dân dụng. Trên thực tế, chúng ta có thể dễ dàng bắt gặp van trong các thiết bị như hệ thống thủy lực, máy nén khí, hệ thống khí nén, hệ thống bơm nước….

Trong công nghiệp, van solenoid thường được lắp đặt trong các hệ thống cấp nước sạch, xử lý nước thải, hệ thống hoá chất, hệ thống khí nén….

Trong lĩnh vực dân dụng, solenoid van được ứng dụng trong các thiết bị như hệ thống cấp/xả nước của máy giặt, van đảo chiều trong điều hòa không khí, máy hàn MIG dùng trong gia đình…

Kết luận

Trên đây là một số thông tin về solenoid valve. Hy vọng bài viết trên đây của Van Hải Phát sẽ giúp các bạn giải đáp được câu hỏi solenoid valve là gì.  Nếu có bất cứ thắc mắc nào cần giải đáp, hãy để lại bình luận phía dưới hoặc liên hệ ngay đến Hotline 0961 882 338 để được hỗ trợ tốt nhất.
