Để một hệ thống khí nén hoặc các thiết bị điều khiển khí nén hoạt động ổn định, hiệu quả, đảm bảo chính xác thì van khí nén là thiết bị không thể thiếu. Vậy van khí nén là gì? Có các loại van khí nén nào? Cùng Van Inox Hải Phát tìm hiểu chi tiết trong bài viết sau.
Nội dung chính

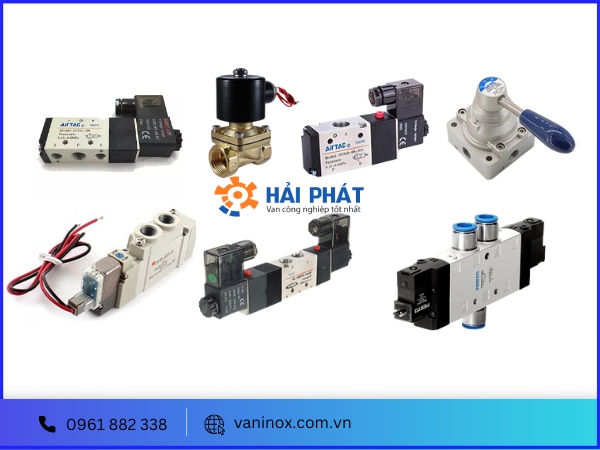

Van khí nén là thiết bị thiết yếu trong các hệ thống khí nén và thiết bị điều khiển khí nén. Chức năng chính của van này là chia và điều chỉnh lưu lượng khí nén trong các đường ống hoặc thiết bị khí nén, giúp kiểm soát chính xác khí nén, nâng cao hiệu quả sử dụng.
Van khí nén thường được chế tạo từ các vật liệu như inox, gang, đồng, mang lại độ bền cao và khả năng chống ăn mòn, oxi hóa, giúp van hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.
Dòng van này có nhiều kiểu điều khiển, bao gồm điều khiển bằng tay, công tắc hoặc nút bấm.
Van khí nén giúp điều chỉnh và duy trì áp suất ổn định cho máy nén khí. Các loại van giảm áp hiện được sử dụng rộng rãi trong các hệ thống lưu trữ khí nén hoặc các thiết bị thu khí, giúp ngăn chặn tình trạng áp lực vượt quá mức cho phép.
Với chức năng điều khiển dòng khí nén di chuyển theo đúng hướng của van giúp đảm bảo an toàn cho hệ thống, đáp ứng nhanh yêu cầu vận hành của các thiết bị như bộ điều áp, bộ lọc, xi lanh…
Đây là lý do vì sao tất cả các hệ thống khí nén hiện nay đều lắp đặt van khí.

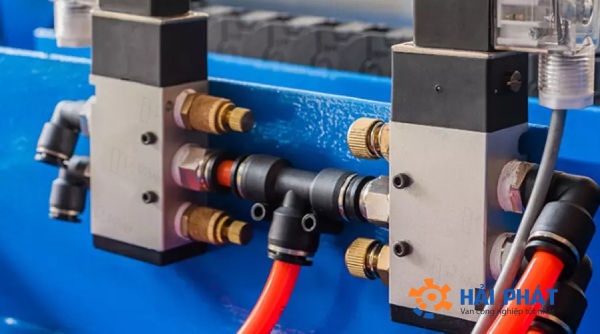

Van khí nén không chỉ có tác dụng điều chế và điều chỉnh hướng khí mà còn giúp kiểm soát áp lực và lưu lượng dòng khí. Loại van này còn hỗ trợ quá trình điều khiển tốc độ hoạt động của động cơ hoặc xi lanh trong hệ thống motor khí nén.
Tương tự như các thiết bị khác, cấu tạo van khí nén bao gồm nhiều bộ phận quan trọng như thân van, lò xo, đầu điện, thanh trượt trục…Cụ thể:
Lực cần thiết để di chuyển thanh trục tương đối nhỏ và bị ảnh hưởng bởi áp lực khí nén. Lực lò xo trong van cũng tương đối nhỏ, vì vậy van điện từ thường tiêu thụ ít điện năng. Khi thử nghiệm, lực yêu cầu để vận hành van cũng rất thấp.
Khi cấp điện, dòng điện đi qua cuộn coil, tạo ra từ trường nhờ cuộn dây đồng bên trong. Từ trường này sinh ra lực và truyền qua thanh trục kết nối đến thân van. Lực từ mạnh vượt qua lực lò xo, tác động lên lõi van, khiến nó di chuyển. Tùy vào loại van, lõi van sẽ kéo về hoặc đẩy ra, làm thay đổi trạng thái cửa van (mở hoặc đóng).
Khi mất điện, từ trường không được sinh ra, lực lò xo sẽ đẩy lõi van quay trở lại vị trí ban đầu, khiến cửa van đóng hoặc mở tùy thuộc vào thiết kế của van (thường đóng hoặc thường mở).
Van khí nén 2/2 có cấu tạo và nguyên lý hoạt động đơn giản, phù hợp với các hệ thống đường ống không quá phức tạp, không yêu cầu chia dòng khí thành nhiều nhánh khác nhau.
Van 2/2 có hai vị trí hoạt động, bao gồm một cửa vào và một cửa ra. Khách hàng có thể thay đổi cuộn điện theo nhu cầu sử dụng, ví dụ như van 24v 2/2 hoặc van 220v 2/2.
Khác với van 2/2, van khí nén 3/2 chủ yếu được sử dụng cho các thiết bị xy lanh, vì ngoài hai cửa khí nén vào và ra, nó còn có thêm một cửa xả.
Cấu tạo của van 3/2 tương tự van 2/2, bao gồm thân van và coil điện. Điểm khác biệt chính là thân van của loại van 3/2 có thêm một cửa xả. Tùy theo yêu cầu sử dụng, người dùng có thể lựa chọn van 3/2 với một đầu điện hoặc hai đầu điện, cũng như lựa chọn giữa các loại thường mở hoặc thường đóng.
Van khí nén 4/2 là loại van đảo chiều, mặc dù ít phổ biến hơn so với các loại van khác, nhưng lại được ứng dụng rộng rãi trong các hệ thống khí nén tác động đơn.
Cấu tạo của van này có nhiều điểm tương đồng với các loại van điện từ khác, bao gồm hai phần chính: thân van và đầu điện, kết nối với nhau qua trục van. Van khí nén 4/2 là loại van tác động đơn, có 2 vị trí làm việc và 4 cửa van. Cửa 1 dùng để cấp khí vào, cửa 2 và 4 phục vụ cho quá trình làm việc, cửa 3 dùng để xả khí.
Van khí nén 5/2 có 2 vị trí và 5 cửa hoạt động, thường được sử dụng để điều khiển các thiết bị khí nén như động cơ khí nén, xylanh kẹp…
Van 5/2 có hai loại chính: van 5/2 với hai đầu điện và van 5/2 với một đầu điện. Cả hai loại này đều có cấu tạo chung bao gồm ba bộ phận chính: trục nối, đầu điện và thân van. Thân van thiết kế với 5 cửa khí, bao gồm 1 cửa vào, 2 cửa làm việc và 2 cửa xả khí, cùng với 2 trạng thái làm việc khác nhau.
Van khí nén 5/3 là loại van đặc biệt với ba trạng thái hoạt động. Trạng thái thứ ba của van cho phép ngừng hoạt động của một xy lanh tác động kép ở vị trí trung gian. Cấu tạo của van khí nén 5/3 khá đơn giản, bao gồm một hoặc hai đầu điện, thân van và trục kết nối. So với van 5/2, van 5/3 có 5 cửa và 3 vị trí làm việc, bao gồm trái, phải và giữa, nhằm điều khiển xi lanh khí 2 chiều và hoạt động của motor.
Cụ thể:
Van khí nén có kiểu dáng và thiết kế khác nhau, mỗi loại có công dụng và ứng dụng riêng biệt. Vì vậy, việc lựa chọn van phù hợp với yêu cầu của hệ thống là rất quan trọng để đảm bảo hiệu quả tối ưu. Khi lựa chọn van khí nén, cần lưu ý các yếu tố sau:
Trên đây là một số thông tin cơ bản về van khí nén. Nếu quý khách có bất kỳ thắc mắc hoặc câu hỏi nào, xin vui lòng liên hệ với chúng tôi qua HOTLINE 0961 882 338. Van Inox Hải Phát là đơn vị uy tín chuyên cung cấp van khí nén chính hãng. Chúng tôi cam kết 100% sản phẩm được nhập khẩu trực tiếp từ các nhà sản xuất tại Hàn Quốc, Đài Loan, Trung Quốc, có đầy đủ giấy tờ chứng nhận. Ngoài ra, chúng tôi còn đảm bảo chế độ bảo hành chính hãng lên đến 12 tháng.
