Van cân bằng (Balancing Valve) được lắp đặt trên đường ống nhằm mục đích cân bằng lưu lượng, áp suất và nhiệt độ giữa các nhánh ống trong cùng hệ thống. Đồng thời giúp người dùng dễ dàng tính toán tổn thất áp suất, lưu lượng lưu chất để cài đặt giá trị thích hợp. Để hiểu rõ hơn về dòng van này, Van Inox Hải Phát mời bạn đọc cùng tìm hiểu trong bài viết dưới đây.
Nội dung chính

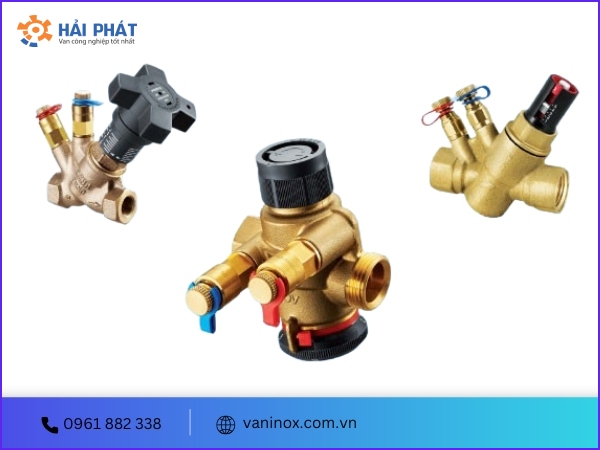

Van cân bằng có tên tiếng Anh Balancing Valve là thiết bị dùng để cân bằng áp suất, lưu lượng và nhiệt độ giữa các nhánh trong cùng hệ thống hoặc các FCU của hệ thống. Bên cạnh đó, van còn hỗ trợ người dùng tính toán lưu lượng và tổn thất áp suất, từ đó có thể thiết lập giá trị phù hợp, tối ưu nhất.
Dòng van này được sử dụng để đối trọng với một tải trọng, tại đó van tạo ra áp suất nhằm cân bằng với tải trọng, ngăn không cho nó di chuyển khi hệ thống ở trạng thái nghỉ (do tác động của trọng lượng). Thông thường, áp suất này được cài đặt ở mức bằng 1,3 lần áp suất do tải trọng gây ra.
Van cân bằng được chia thành hai loại chính: van cân bằng tự động (van động) và van cân bằng cơ (van tĩnh). Mỗi loại có nguyên lý hoạt động khác nhau, vì thế, cần dựa vào yêu cầu cụ thể của hệ thống để lựa chọn phù hợp.
Hiện nay, van được lắp đặt ở đường hồi hoặc đường cung cấp của hệ thống, điển hình như các hệ thống HVAC, hệ thống nước lạnh, hệ thống làm mát, giúp nâng cao hiệu suất hoạt động.

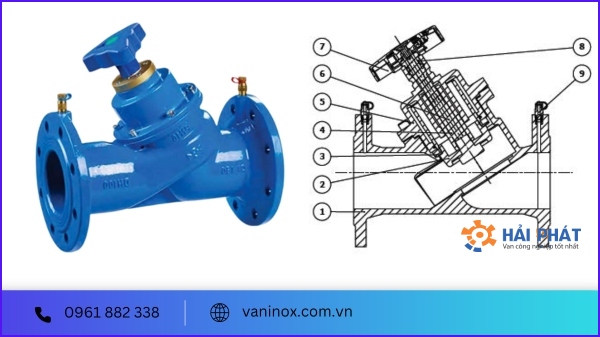

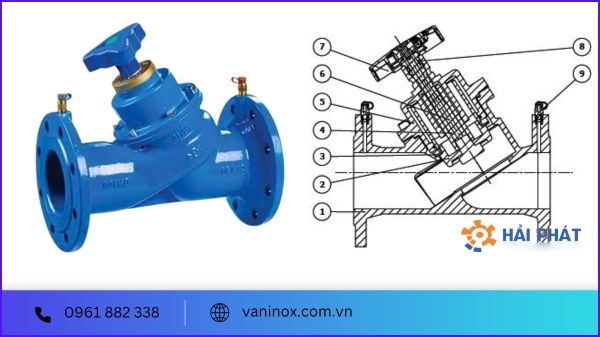

Van cân bằng có thiết kế bao gồm các bộ phận chính như thân van, trục van, đĩa van, tay vặn, vít điều chỉnh.
Nguyên lý hoạt động của van này dựa trên việc đo lưu lượng và điều chỉnh áp suất thủ công. Cơ chế hoạt động bao gồm dòng chảy đi qua tấm lưới, với khả năng tắt mở. Việc đo áp suất có thể thực hiện trước và sau khi van hoạt động, giúp xác định độ sụt áp. Khi van mở, có thể chuyển đổi thành lưu lượng điều tiết. Van cân bằng tĩnh chủ yếu thể hiện mối quan hệ giữa “chênh lệch lưu lượng – áp suất – độ mở,” cho phép điều chỉnh lưu lượng và các đặc tính của bộ phận điều chỉnh giảm xóc.
Nguyên lý hoạt động của van này dựa trên sự chênh lệch áp suất nhất định giữa thân van và phần van, cho phép duy trì tự động lưu lượng ống dẫn luôn ổn định. Van điều chỉnh lưu lượng bằng cách thay đổi ống van cân bằng trong khu vực dòng chảy, đảm bảo phù hợp với các thay đổi trước và sau chênh lệch áp suất, từ đó đạt được mục tiêu kiểm soát dòng chảy. Chênh lệch áp suất nhất định giữa lưu lượng đầu vào của van đảm bảo lưu lượng luôn không đổi. Loại van này tương tự như một loại van tiết lưu biến đổi điện trở một phần, bao gồm một cơ chế dòng chảy thay đổi và lò xo có độ chính xác cao (5%) cùng các thiết bị hỗ trợ. Chức năng chênh lệch áp suất của lò xo tự động điều chỉnh lưu lượng dòng chảy của van, giúp lưu lượng của van luôn ổn định.
Mục đích chính của van cân bằng là cân bằng tổn thất áp suất giữa các nhánh hoặc giữa các FCU, ngăn chặn hiện tượng dàn nước có áp suất không đồng đều, dẫn đến áp lực thấp hoặc cao. Trong một mức độ nhất định, các FCU trong sơ đồ hồi ngược được xem là tương đương nhau. Khi sử dụng van cân bằng, người dùng có thể thực hiện hồi trực tiếp và sử dụng chính van này để điều chỉnh mà không cần thay thế van bướm khí nén hoặc van bướm điều khiển điện. Tuy nhiên, việc điều chỉnh van tay cần có kinh nghiệm để đạt hiệu quả tốt nhất,
Hay còn gọi là van cân bằng tĩnh, được dùng để điều chỉnh áp suất, lưu lượng và áp lực lưu chất thủ công bằng tay. Do điều chỉnh bằng tay nên độ chính xác không cao.
Van sử dụng độ chênh áp nhằm mục đích điều khiển thủy lực. Van ít bị bám bụi, thường được lắp đặt cùng đồng hồ đo áp hoặc đồng hồ đo lưu lượng. Do vận hành thủ công tay vặn điều khiển hoặc núm xoay nên chi phí đầu tư khá thấp.
Hay còn gọi là van cân bằng động, có khả năng kiểm soát dòng chảy tự động mà không cần điều chỉnh núm xoay. Trước khi đi vào hoạt động, van thiết lập một thông số chính xác tiêu chuẩn, đảm bảo kiểm soát tốc độ dòng chảy ổn định.
Nếu áp suất phía trước van tăng cao thì van cân bằng lập tức đóng một số thiết bị, do đó, áp suất và lưu lượng dòng chảy qua van luôn ổn định. So với van vận hành thủ công thì loại van tự động có giá thành cao hơn, đảm bảo hiệu suất, không cần sử dụng các loại đồng hồ đo áp suất, lưu lượng.
Nhược điểm của van là khó kiểm tra độ chênh áp, dễ bám cặn, không thể điều chỉnh yếu tố nhiệt độ và không có chức năng đóng.
Dòng van này được sử dụng nhằm mục đích điều chỉnh lưu lượng nước dựa trên nhiệt độ chất lỏng, lắp đặt chủ yếu trong hệ thống nước nóng tuần hoàn. Khi nhiệt độ tăng lên 700 độ C, van bắt đầu hạn chế dòng chảy.
Van giúp cân bằng áp suất thủy lực cho các nhánh khi có chung một nguồn cung cấp lưu chất. Phần lớn hệ thống chất lỏng đều lắp đặt loại van này. Tuỳ theo kết cấu, quy mô đường ống để lựa chọn kích thước phù hợp.
Van có tác dụng cân bằng áp suất giữa các nhánh trong hệ thống thủy lực, giúp hạn chế hiện tượng giàn có nước giàn không có hoặc áp suất cao/thấp. Điều này giúp hệ thống không gặp nguy hiểm bởi hiện tượng mất cân bằng áp suất. Loại van này thường được lắp đặt trong hệ thống chiller, cấp thoát nước, PCCC, hệ thống khai thác mỏ, dầu khí….
Van chế tạo từ chất liệu đồng nên có đặc tính dẻo, độ bền khá cao, khả năng chịu nhiệt tốt. Kích thước van dao động từ DN15 – DN100, tùy thuộc vào đường ống để lựa chọn kích cỡ phù hợp.

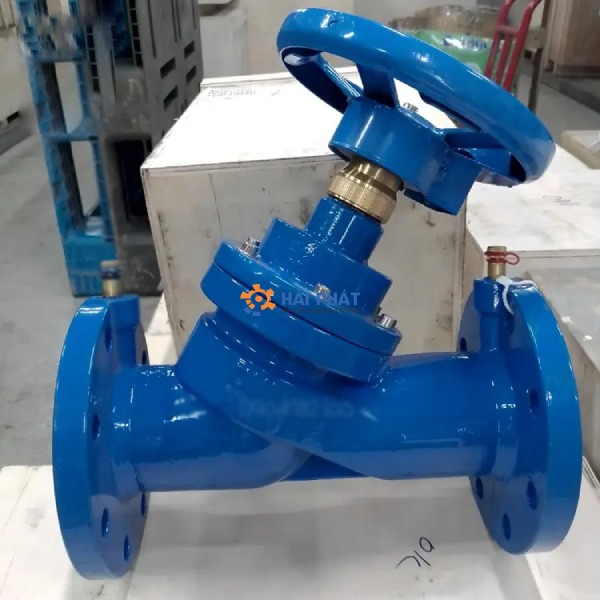

Van chế tạo từ chất liệu gang, chủ yếu là gang dẻo nên có độ cứng, độ bền cao, ít bị hư hỏng, nứt vỡ do tác động ngoại lực. Van cân bằng gang có thể sử dụng trong điều kiện nhiệt độ lên đến 150 độ C, môi trường nước sạch, hơi, khí….
Chất liệu inox chủ yếu dùng để chế tạo van là 201, 304, 316,…nên van có độ cứng cao, chịu được áp lực và nhiệt độ tốt, ít bị hư hỏng, cong vênh, ăn mòn hay oxy hoá. Van có thể làm việc trong nhiều môi trường lưu chất khác nhau như nước sạch, nước thải, hoá chất, hơi nóng, khí nén…với nhiệt độ lên đến 180 độ C.
Van thường chế tạo từ thép WCB, được ứng dụng trong các môi chất lỏng, hơi nóng hoặc khí, nhiệt độ làm việc từ -20 – 350 độ C.
Van chế tạo từ nhựa PVC, CPVC, UPVC,… nên có đặc tính chống oxy hóa, chống ăn mòn tốt. Loại van này có thể ứng dụng trong môi trường lưu chất đặc thù như nước thải, hoá chất…với nhiệt độ giới hạn ở mức 60 độ C, áp lực làm việc PN10.

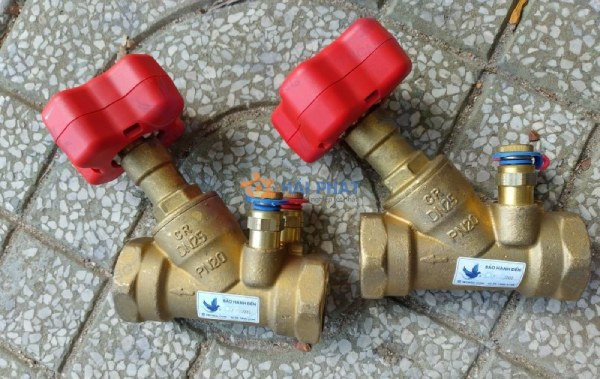

Kiểu kết nối ren có thiết kế nhỏ gọn, thuận tiện cho việc vận chuyển và lắp đặt ở nhiều vị trí khác nhau. Chân ren có thiết kế dạng xoắn ốc, khi lắp đặt, chỉ cần vặn chân ren của van vào chân ren của ống theo đúng chiều, sử dụng cờ lê hoặc mỏ lết để siết chặt.
Phương thức kết nối này có chi phí thấp. Tuy nhiên khi lắp đặt cần thêm một lớp keo tan ở đầu ren để đảm bảo độ kín, ngăn ngừa rò rỉ. Khi vặn ren, cần thực hiện cẩn thận, nếu siết lực quá mạnh có thể làm hỏng hoặc lệch van, còn siết lực nhẹ sẽ không đảm bảo độ chặt.
Kiểu kết nối mặt bích thích hợp cho đường ống lớn, từ DN50 trở lên. Mặt bích thiết kế dạng tròn, đúc liền với thân van, có các lỗ để gắn đai ốc, bulong. Mặt bích sản xuất theo các tiêu chuẩn như BS, DIN, JIS,… Do đó, cần chọn van có mặt bích phù hợp với mặt bích trên đường ống để thuận tiện cho việc lắp đặt.
Khi lắp đặt van, cần sử dụng thêm gioăng đệm để đảm bảo độ kín, ngăn ngừa rò rỉ lưu chất ra ngoài.

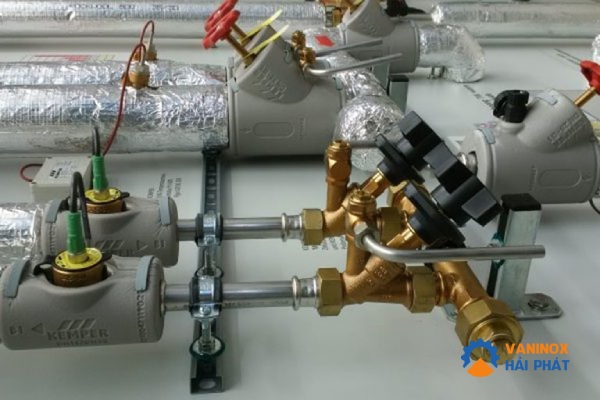

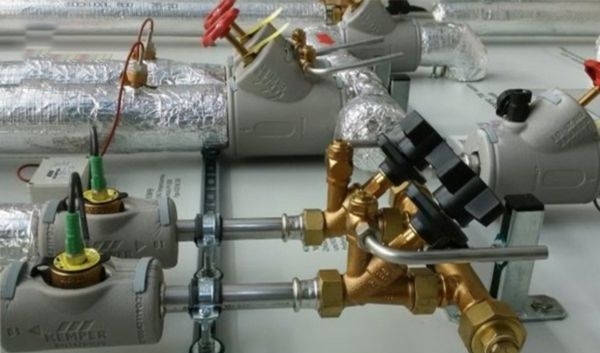

Với nhiều ưu điểm nổi bật, vì vậy, van cân bằng được lựa chọn sử dụng cho các công trình, dự án khác nhau. Cụ thể:
Nếu quý khách đang có nhu cầu tìm kiếm đơn vị cung cấp van cân bằng chính hãng với giá tốt nhất thì Van Inox Hải Phát chắc chắn lựa chọn hoàn hảo. Với hơn 6 năm kinh nghiệm phát triển, chúng tôi tự hào là một trong những doanh nghiệp tiên phong, có nhiều đóng góp tích cực cho thị trường van công nghiệp tại Việt Nam. Tất cả sản phẩm của Vaninox Hải Phát đều được chọn lọc kỹ lưỡng, kiểm định nghiêm ngặt trước khi bàn giao cho khách hàng.
Khi mua sắm tại Van Inox Hải Phát, quý khách sẽ được đảm bảo:
Để biết thêm thông tin chi tiết và nhận báo giá van cân bằng nhanh chóng, chính xác nhất, hãy liên hệ với Vaninox Hải Phát qua hotline 0961 882 338.
