Van bướm mặt bích là một trong những dòng van được ứng dụng nhiều nhất hiện nay. Van có thiết kế chắc chắn với hai mặt bích được đúc sẵn tại các đầu van, giúp kết nối dễ dàng với đường ống. Sản phẩm hiện đang được Vaninox Hải Phát phân phối với đầy đủ kích cỡ, giá bán hợp lý, giao hàng tận nơi.
Nội dung chính

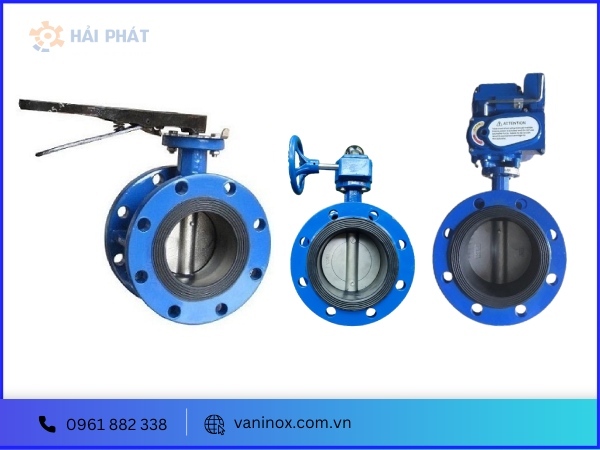

Van bướm mặt bích hay còn gọi là van cánh bướm mặt bích, van bướm hai mặt bích là loại van công nghiệp được thiết kế với hai mặt bích đúc liền trên thân, tuân theo các tiêu chuẩn như JIS, BS giúp dễ dàng kết nối với đường ống. Kiểu kết nối mặt bích mang lại sự chắc chắn, chống rung lắc và đảm bảo độ kín cao. Tuy nhiên, khi lắp đặt, cần lựa chọn tiêu chuẩn phù hợp với đường ống để việc kết nối diễn ra dễ dàng và thuận lợi.
Van cánh bướm mặt bích thường được chế tạo từ các chất liệu cao cấp như inox, gang…nên có độ bền tương đối cao, khả năng chịu áp lực lớn, nhiệt độ cao, chống ăn mòn, chống oxy hóa vượt trội, hoạt động hiệu quả trong nhiều môi trường lưu chất.
Có 4 phương thức vận hành van là tay gạt, tay quay, điều khiển điện và điều khiển khí nén. Mỗi kiểu vận hành đều có những ưu điểm riêng, tùy vào môi trường và nhu cầu sử dụng mà lựa chọn phương thức điều khiển phù hợp.
Van bướm mặt bích thường được sản xuất với dải kích cỡ lớn, từ DN50 trở lên, phù hợp cho các hệ thống có kích thước trung bình và lớn. Với những ưu điểm nổi bật, van bướm hai mặt bích trở thành thiết bị không thể thiếu trong các hệ thống như cấp thoát nước, phòng cháy chữa cháy, hệ thống làm mát, hệ thống thủy điện, trạm bơm, nhà máy hóa chất, lọc hóa xăng dầu, khí gas….

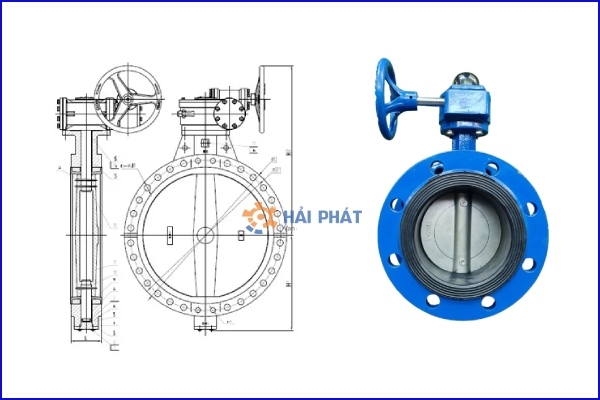

Về cơ bản, một van bướm mặt bích hoàn chỉnh có cấu tạo bao gồm các bộ phận cơ bản như:
Ở trạng thái bình thường, van bướm mặt bích đóng kín hoàn toàn. Lúc này, đĩa van trùng khít với thân van, ngăn chặn lưu chất đi qua.
Khi muốn mở van bằng phương pháp vận hành thủ công, người dùng chỉ cần xoay tay quay vô lăng hoặc kéo tay gạt sang trái hoặc phải (tùy theo hướng mũi tên), lực momen xoắn sinh ra sẽ tác động lên trục van, làm trục van quay. Khi trục quay kéo theo đĩa van quay theo một góc 90 độ hoặc ít hơn, tạo ra khoảng trống cho lưu chất đi qua. Để đóng van, chỉ cần xoay tay quay vô lăng hoặc kéo tay gạt theo chiều ngược lại.
Đối với phương pháp vận hành tự động, chỉ cần cung cấp nguồn điện cho motor điện hoặc khí nén cho bộ điều khiển, năng lượng được chuyển hóa thành cơ năng, tạo lực momen xoắn tác động lên trục van, làm đĩa van xoay một góc 90 độ hoặc ít hơn, cho phép lưu chất đi qua. Khi muốn đóng van, chỉ cần ngắt nguồn điện hoặc dừng cung cấp khí nén, van sẽ trở về trạng thái đóng ban đầu.
Inox được sử dụng để chế tạo van bướm inox mặt bích thường là inox 304, inox 316… Đây là chất liệu cao cấp với độ bền cao, khả năng chịu áp lực lớn, nhiệt độ cao, chống ăn mòn tốt, hoạt động hiệu quả trong nhiều môi trường lưu chất, bao gồm cả những nơi có điều kiện khắc nghiệt như hoá chất….
Van bướm gang nối bích thường được chế tạo từ các loại chất liệu như gang cầu, gang xám, gang dẻo… Đây là chất liệu nổi bật với độ cứng cao, giá thành rer. Với chất liệu chế tạo từ gang nên van có thiết kế chắc chắn, khả năng chịu lực tốt, khó bị hư hỏng hay biến dạng khi gặp va đập mạnh, từ đó bảo vệ hiệu quả các bộ phận bên trong.

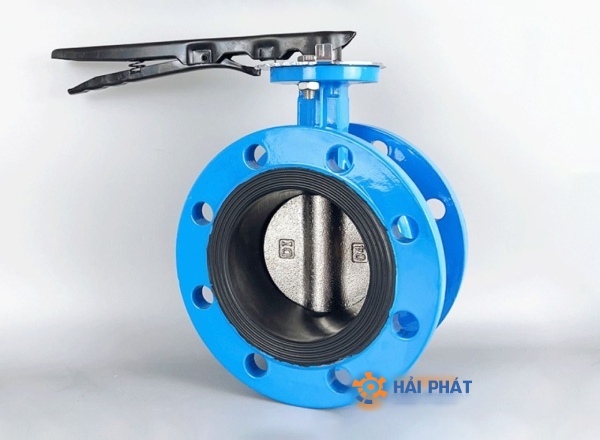

Dòng van này vận hành thủ công bằng tay gạt. Tay gạt bao gồm hai thanh: một thanh dài và một thanh ngắn. Để vận hành van, người dùng cần bóp hai thanh này lại với nhau, sau đó gạt sang trái hoặc phải. Khi muốn đóng van, người dùng chỉ cần kéo tay gạt theo hướng ngược lại.
Vì van được vận hành bằng sức người, nên cần lắp đặt ở vị trí dễ tiếp cận, thuận tiện cho người sử dụng.
Đây là phương thức vận hành phổ biến và được sử dụng nhiều để điều khiển van cánh bướm mặt bích. Tay quay vô lăng được lắp đặt bên ngoài thân van, hoạt động chủ yếu dựa vào lực tác động từ người vận hành.
Khi muốn mở van, chỉ cần quay tay quay vô lăng theo chiều kim đồng hồ, một lực momen xoắn sinh ra sẽ tác động lên trục van làm trục van quay. Khi trục van quay sẽ kéo theo đĩa van quay một góc 90 độ hoặc ít hơn, tạo ra khoảng trống cho phép lưu chất đi qua. Để đóng van, chỉ cần quay tay quay theo chiều ngược lại.
Tuy nhiên, do đây là phương thức vận hành thủ công nên khi lắp đặt cần chú ý lựa chọn vị trí thuận tiện, thông thoáng, gần tầm với người sử dụng.
Van cánh bướm mặt bích điều khiển điện vận hành hoàn toàn tự động nhờ bộ điều khiển điện (motor điện). Nguồn năng lượng sử dụng chính là điện, với các mức điện áp phổ biến như 24V, 220V, 380V. Điện năng được chuyển hóa thành cơ năng để thực hiện thao tác vận hành van.
Van có thể điều khiển từ xa, cho phép lắp đặt tại nhiều vị trí khác nhau, bao gồm cả những khu vực nguy hiểm, trên cao, dưới sâu hoặc trong môi trường độc hại. Ngoài ra, van bướm mặt bích điều khiển điện còn có khả năng đóng mở nhanh chóng, điều khiển nhiều thiết bị cùng lúc với độ chính xác cao.
Van có hai chế độ đóng mở chính: ON/OFF (đóng/mở hoàn toàn) và tuyến tính (điều chỉnh theo các góc mở khác nhau), tùy thuộc vào yêu cầu của hệ thống để lựa chọn phương thức phù hợp.
Một loại van điều khiển tự động khác đang được sử dụng rộng rãi hiện nay là van bướm điều khiển bằng khí nén. Do sử dụng năng lượng chủ yếu từ khí nén nên van có độ an toàn cao, không gây nguy cơ cháy nổ hoặc chập điện.
Khí nén được chuyển đổi thành cơ năng thông qua bộ truyền động khí nén gắn trên thân van. Khi muốn mở van, chỉ cần cung cấp một lượng khí nén phù hợp. Khí nén tác động lên xi lanh và piston, tạo ra momen xoắn để xoay trục van và đĩa van.
Van bướm điều khiển khí nén hoạt động theo hai cơ chế: tác động đơn và tác động kép. Bên cạnh đó, van còn có hai chế độ đóng mở là ON/OFF và tuyến tính.
Van bướm mặt bích là thiết bị cơ bản, được ứng dụng trong nhiều lĩnh vực, hệ thống bởi những ưu điểm nổi bật như:
Tuy nhiên, van cánh bướm mặt bích cũng có một số nhược điểm cần chú ý như:
Với những ưu điểm nổi bật, van bướm mặt bích trở thành thiết bị không thể thiếu trong nhiều lĩnh vực, hệ thống. Một số ứng dụng tiêu biểu của van như sau:
Với hơn 6 năm kinh nghiệm trong lĩnh vực nhập khẩu và phân phối các sản phẩm van công nghiệp, thiết bị phụ kiện, Vaninox Hải Phát đã khẳng định được uy tín và nhận được sự tin tưởng, đánh giá cao từ nhiều khách hàng, đối tác.
Có nhiều lý do để khách hàng lựa chọn mua van bướm mặt bích tại Vaninox Hải Phát:
Để mua van bướm mặt bích với mức giá ưu đãi nhất, xin vui lòng liên hệ với Vaninox Hải Phát qua hotline 0961 882 338.
