Van bướm điều khiển điện tuyến tính là dòng van bướm điện đóng mở theo các góc từ 0 – 90 độ, có nhiệm vụ điều tiết, kiểm soát dòng chảy lưu chất trong hệ thống. Để hiểu rõ về van bướm điện tuyến tính, mời các bạn cùng Van Hải Phát theo dõi ở bài viết dưới đây nhé!
Nội dung chính

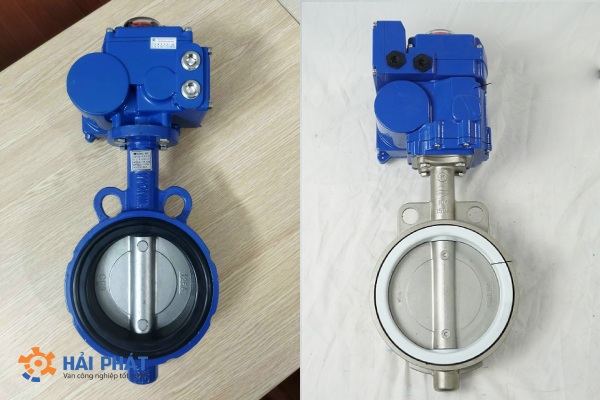

Van bướm điều khiển điện tuyến tính là gì?
Van bướm điều khiển điện tuyến tính hay van bướm điện tuyến tính, van bướm điều khiển điện tuyến tính, van bướm điều khiển điện đóng mở theo góc… là dòng van bướm sử dụng mô tơ điện để vận hành van, cho phép đóng mở theo các góc khác nhau. Loại van này được điều khiển bởi bộ điều khiển điện tuyến tính, hoạt động với điện áp 24V, 220V, 380V và sử dụng tín hiệu điều khiển 4 – 20mA hoặc 0 – 10V. Tín hiệu đầu vào dạng analog giúp kiểm soát và điều chỉnh góc mở của van theo yêu cầu, đồng thời hiển thị chính xác góc mở trên màn hình điều khiển từ xa như 10, 20, 25, 45, 60 hoặc 90 độ.
Van bướm điều khiển điện tuyến tính là thiết bị công nghiệp chuyên dùng để điều tiết, kiểm soát dòng chảy trong đường ống. Van được chế tạo từ các chất liệu như inox, gang, nhựa, thích hợp sử dụng trong nhiều môi trường khác nhau như chất lỏng, khí, hơi, chất rắn, dung dịch, hóa chất….
Thông số kỹ thuật
- Kích cỡ: DN50 – DN300
- Chất liệu van: Inox, gang, nhựa
- Chất liệu bộ điện: Hợp kim nhôm
- Gioăng kín: PTFE, EPDM
- Tiêu chuẩn: IP67, IP68
- Dạng đóng mở: Tuyến tính (đóng mở theo góc)
- Tín hiệu điều khiển: Analog 4-20mA hoặc 0V – 10V
- Kiểu kết nối: Mặt bích, wafer, tai bích
- Điện áp: 24V, 220V, 380V
- Nhiệt độ làm việc: 200 độ C
- Áp lực làm việc: PN10, PN16, PN25
- Môi trường làm việc: Chất lỏng, xăng dầu, hóa chất, khí, hơi…
- Thương hiệu: Bolton, KosaPlus
- Xuất xứ: Đài Loan, Hàn Quốc
- Bảo hành: 12 – 24 tháng
Cấu tạo van bướm điều khiển điện tuyến tính
Van bướm điều khiển điện tuyến tính cấu tạo gồm những thành phần chính sau:
Van bướm cơ
Đây là bộ phận kết nối với đường ống và tiếp xúc trực tiếp với lưu chất. Van bướm thiết kế với hình dạng tương tự cánh bướm, có nhiệm vụ cho phép hoặc ngăn chặn lưu chất đi qua.
Về cơ bản, cấu tạo của van bướm bao gồm các chi tiết như thân van, cánh/đĩa van, trục van, gioăng làm kín. Chất liệu chế tạo van thường là gang, inox, nhựa… kết nối với đường ống theo dạng wafer đa tiêu chuẩn hoặc mặt bích với các tiêu chuẩn bích như DIN, JIS, ANSI, BS.
Bộ điều khiển điện tuyến tính
Bộ điều khiển điện tuyến tính là bộ phận trực tiếp tác động lực lên van bướm, giúp trục van xoay theo các góc khác nhau để điều chỉnh mức độ đóng mở. Thiết bị này chế tạo từ hợp kim nhôm nguyên khối, bên ngoài phủ sơn Epoxy cao cấp giúp đảm bảo độ bền và khả năng chống chịu lực tác động. Bộ điện sản xuất theo tiêu chuẩn IP67, IP68, cho phép lắp đặt ngoài trời hoặc trong khu vực có độ ẩm cao, nhiều bụi.
Chức năng chính của bộ điều khiển điện là chuyển điện năng thành động năng, tác động trực tiếp lên trục van, giúp đĩa van xoay để đóng hoặc mở van. Thiết bị sử dụng các mức điện áp phổ biến như 220V, 24V hoặc 380V, hoạt động dựa trên tín hiệu analog 4 – 20 mA hoặc 0 – 10V, tương ứng với góc mở từ 0 – 90 độ.
Đặc điểm của van bướm điều khiển điện tuyến tính
- Van bướm điều khiển điện tuyến tính vận hành hoàn toàn tự động nhờ bộ điều khiển điện, giúp tối ưu hóa thời gian và giảm công sức vận hành.
- Sản phẩm có nhiều kích thước từ DN50 – DN300, phù hợp với các đường ống trung bình và lớn.
- Hỗ trợ đa dạng kiểu kết nối như mặt bích, wafer, giúp lắp đặt dễ dàng và linh hoạt.
- Bộ điều khiển sử dụng các mức điện áp 24V, 220V, 380V, đáp ứng nhu cầu lắp đặt trong nhiều môi trường khác nhau.
- Cho phép điều chỉnh góc đóng mở linh hoạt nhờ tín hiệu analog 4 – 20 mA hoặc 0 – 10V, giúp kiểm soát và điều tiết dòng chảy hiệu quả.
- Thân van được làm từ các chất liệu bền bỉ như inox, nhựa, gang, có khả năng chịu nhiệt, chịu áp lực tốt và chống ăn mòn tối ưu.
- Bộ điều khiển đạt tiêu chuẩn IP67, IP68, đảm bảo an toàn khi lắp đặt ngoài trời hoặc trong môi trường khắc nghiệt.
- Thời gian đóng mở từ từ, giúp hạn chế hiện tượng chênh áp và búa nước.
- Vận hành êm ái, ổn định, không gây tiếng ồn lớn.

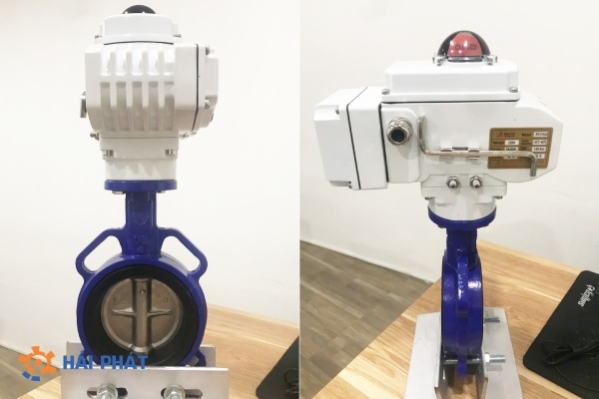

Bảng giá van bướm điện tuyến tính tại Van Hải Phát
Trên thị trường hiện nay có nhiều loại van bướm điện tuyến tính với đa dạng kích thước, chất liệu, phương thức lắp đặt, xuất xứ, dẫn đến sự chênh lệch về giá cả. Để sở hữu sản phẩm chất lượng với mức giá cạnh tranh, quý khách hàng hãy liên hệ ngay với Van Hải Phát.
Van Hải Phát chuyên nhập khẩu và phân phối van bướm điều khiển điện tuyến tính từ các thương hiệu uy tín như KosaPlus (Hàn Quốc), Bolton (Đài Loan)… Khi mua hàng tại Van Hải Phát, khách hàng sẽ nhận được sản phẩm chất lượng, dịch vụ chuyên nghiệp, đầy đủ giấy tờ CO/CQ và chế độ bảo hành từ 12 – 24 tháng. Gọi ngay Hotline 0961 882 338 để nhận báo giá ưu đãi!
