Van bướm điều khiển khí nén Bolton

Van bướm điều khiển khí nén Bolton là dòng van kết hợp giữa van bướm cơ và bộ điều khiển khí nén của thương hiệu Bolton. Van có chức năng chính là đóng mở, điều chỉnh, kiểm soát dòng chảy lưu chất hoàn toàn tự động. Để hiểu rõ hơn về loại van này, hãy cùng Van Hải Phát khám phá chi tiết trong bài viết dưới đây.

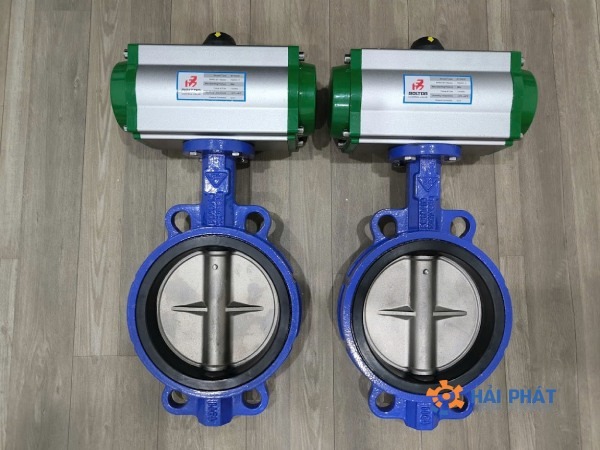

Giới thiệu van bướm điều khiển khí nén Bolton

Van bướm điều khiển khí nén Bolton hay van bướm khí nén Bolton, van bướm điều khiển bằng khí nén Bolton là dòng van bướm đóng mở tự động bằng bộ điều khiển khí nén do thương hiệu Bolton sản xuất tại Đài Loan. Van có chức năng chính là kiểm soát, điều tiết, đóng mở dòng chảy lưu chất trong hệ thống.

Cấu tạo của van bướm khí nén Bolton bao gồm hai bộ phận chính: thân van bướm và bộ điều khiển khí nén Bolton. Thân van có thiết kế dạng cánh bướm, được chế tạo từ các vật liệu bền bỉ như inox, nhựa, gang… giúp đảm bảo độ bền, tăng khả năng chịu nhiệt và áp lực. Bộ điều khiển khí nén được làm từ hợp kim nhôm cao cấp, sản xuất theo tiêu chuẩn IP67, IP68, giúp chống nước, chống bụi, phù hợp để lắp đặt ngoài trời hoặc môi trường khắc nghiệt.

Ưu điểm nổi bật của van bướm điều khiển khí nén Bolton là tính tự động cao, đảm bảo an toàn, giúp tối ưu hóa thời gian vận hành, giảm thiểu nhân lực giám sát. Hiện tại, sản phẩm được Van Hải Phát nhập khẩu và phân phối chính hãng từ nhà máy sản xuất, bảo hành 12 tháng, cung cấp đầy đủ giấy tờ CO/CQ.

Thông số kỹ thuật van bướm điều khiển khí nén Bolton

• Kích cỡ: DN50 – DN300
• Thân van bướm: Gang, inox, nhựa
• Bộ điều khiển khí nén: Hợp kim nhôm cao cấp
• Gioăng làm kín: NBR, EPDM, PTFE
• Tiêu chuẩn chống nước: IP67, IP68
• Kiểu tác động: Tác động đơn, tác động kép
• Cách thức vận hành: On/Off, tuyến tính
• Phương thức kết nối: Mặt bích, tai bích, wafer
• Áp lực làm việc: PN10, PN16, PN25
• Nhiệt độ làm việc: 200 độ C
• Áp lực khí nén: 0 ~ 8bar
• Hãng sản xuất: Bolton
• Xuất xứ: Đài Loan
• Bảo hành: 12 tháng

Cấu tạo và nguyên lý hoạt động van bướm khí nén Bolton

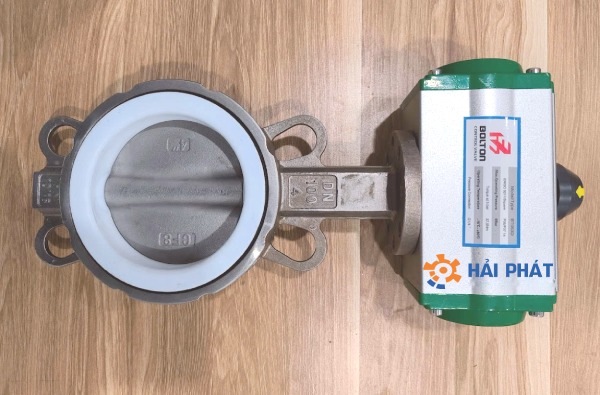

Cấu tạo

Van bướm điều khiển khí nén Bolton có cấu tạo gồm 2 phần chính là van bướm và bộ truyền động khí nén Bolton.

• Van bướm là bộ phận trực tiếp kết nối với đường ống và tiếp xúc với lưu chất, có chức năng cho phép hoặc ngăn chặn dòng chảy. Cấu tạo của van bướm gồm thân van, đĩa van, trục van, gioăng làm kín. Thông thường, van bướm được làm từ các chất liệu như inox, gang, nhựa… giúp đảm bảo độ bền cao, khả năng chịu nhiệt và áp lực tốt.
• Bộ truyền động khí nén Bolton đóng vai trò quan trọng, giúp vận hành van tự động. Động cơ khí nén có cấu tạo bao gồm các bộ phận như thân vỏ, piston, trục vít, nắp đậy, lò xo. Bộ phận này được chế tạo từ hợp kim nhôm nguyên khối, theo tiêu chuẩn IP67, IP68, giúp chống bụi và chống nước hiệu quả. Hiện nay, bộ điều khiển khí nén Bolton có 2 tùy chọn về dạng tác động là tác động đơn và tác động kép, với hai chế độ vận hành là On/Off và tuyến tính.

Nguyên lý hoạt động

Van bướm điều khiển khí nén Bolton hoạt động bằng cách cấp khí nén cho động cơ khí nén. Khi khí nén được cấp vào, xilanh bên trong bộ điều khiển sẽ quay góc từ 0 – 90º. Do trục của bộ điều khiển kết nối trực tiếp với trục chính của van bướm, nên khi trục quay sẽ kéo theo đĩa van xoay, cho phép lưu chất đi qua hệ thống.

Van bướm khí nén vận hành hoàn toàn tự động, không bị ảnh hưởng bởi ngoại lực và có thể có sự khác biệt nhỏ trong nguyên lý hoạt động tùy thuộc vào cơ chế tác động. Cụ thể:

• Đối với dạng tác động đơn

Thiết kế của van bướm điều khiển khí nén Bolton tác động đơn bao gồm ba buồng để cấp và xả khí nén, với các bộ phận chính như hệ bánh răng, bộ điều khiển đặt dưới trục truyền động, ty van và đĩa van. Trong đó, trục truyền động và ty van được cố định với nhau.

Khi van ở trạng thái đóng, khí nén được cấp vào bộ điều khiển qua cửa mở và đi vào buồng giữa. Áp suất trong buồng tăng lên, đẩy hai piston sang hai bên, đồng thời tạo lực nén lên lò xo trong hai buồng bên cạnh. Nhờ sự liên kết của hệ bánh răng, trục truyền động xoay, kéo theo ty van và đĩa van bướm quay một góc 90º, cho phép lưu chất đi qua.

Để duy trì trạng thái mở, khí nén cần cấp liên tục cho bộ điều khiển. Khi dừng cấp khí nén, sự mất cân bằng áp suất trong buồng giữa khiến lò xo dần trở về trạng thái ban đầu. Hai piston di chuyển ngược lại, kéo theo trục điều khiển và trục van xoay theo hướng đóng. Khi đó, đĩa van trở về vị trí ban đầu, ngăn không cho lưu chất đi qua.

• Đối với dạng tác động kép

Van bướm điều khiển khí nén Bolton tác động kép có nguyên lý hoạt động phức tạp hơn do khí nén được cấp vào cả hai khoang “open” và “close” để điều khiển piston di chuyển về hai phía. Hệ truyền động được kết nối cố định với ty van, giúp kiểm soát quá trình đóng mở van theo chuyển động của trục van.

Khi van đang ở trạng thái đóng hoàn toàn và cần mở, khí nén được cấp vào cửa “open”, đẩy piston di chuyển sang một bên (tương tự như van tác động đơn). Đồng thời, hệ thống bánh răng trên piston xoay, kéo theo trục điều khiển, ty van và đĩa van quay, giúp van mở để lưu chất dễ dàng lưu thông.

Tuy nhiên, với loại van này, việc đóng van không thể thực hiện bằng cách ngừng cấp khí đột ngột. Thay vào đó, khí nén phải được cung cấp vào cửa “close” đồng thời ngừng cấp ở cửa “open”. Khi đó, khí nén đi vào hai buồng bên thay vì buồng giữa, đẩy piston theo hướng ngược lại. Hệ thống bánh răng, trục điều khiển và đĩa van cũng quay theo chiều ngược lại, khiến van đóng lại, ngăn chặn lưu chất đi qua.

Đặc điểm của van bướm điều khiển khí nén Bolton

Van bướm điều khiển khí nén Bolton có những đặc điểm nổi bật sau:

• Hoạt động tự động, giúp tiết kiệm sức lao động.
• Thời gian đóng/mở nhanh chóng, chỉ từ 1 – 3 giây.
• Thiết kế đơn giản, nhỏ gọn, dễ dàng lắp đặt ngay cả ở những vị trí khó tiếp cận như trên cao hoặc trong đường ống ngầm.
• Độ bền cao, ít tốn thời gian cho việc bảo dưỡng và sửa chữa.
• Vận hành bằng khí nén đảm bảo an toàn, giảm thiểu rủi ro chập điện hoặc cháy nổ.
• Van được chế tạo từ nhiều loại vật liệu khác nhau, phù hợp với nhiều môi trường lưu chất.
• Hỗ trợ nhiều kiểu kết nối với đường ống như mặt bích, tai bích, wafer.
• Chi phí đầu tư và vận hành hợp lý, vẫn đảm bảo hiệu suất hoạt động ổn định.

Ứng dụng van bướm khí nén Bolton

Cũng như các loại van bướm khí nén khác, ứng dụng phổ biến của van bướm điều khiển khí nén Bolton gồm:

• Nhà máy thủy điện, nhiệt điện
• Nhà máy cung cấp nước sạch, xử lý nước thải
• Nhà máy sản xuất xi măng, bột giấy, gỗ, vật liệu xây dựng, mía đường
• Hệ thống dẫn xăng dầu, khí gas,…
• Hệ thống hoá chất, các chất tẩy rửa
• Hệ thống hơi, khí
• Nhà máy sản xuất thực phẩm, nước uống, sữa, nước ngọt….
• Hệ thống PCCC
• Hệ thống thuỷ lợi, tưới tiêu, thoát nước
• Hệ thống bể bơi
• …..

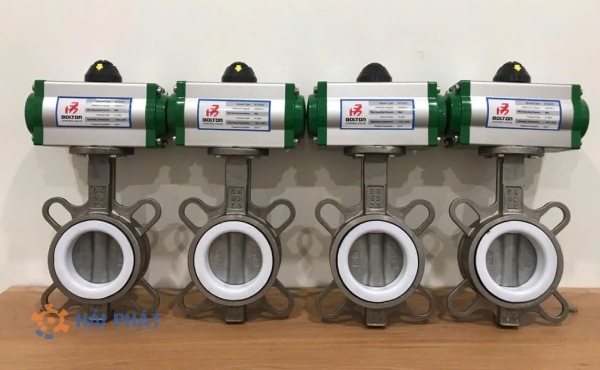

Báo giá van bướm điều khiển khí nén Bolton tại Van Hải Phát

Bạn đang tìm kiếm đơn vị cung cấp van bướm điều khiển khí nén Bolton với giá cạnh tranh, chất lượng đảm bảo và chế độ bảo hành dài hạn? Hãy liên hệ ngay với Van Hải Phát – đơn vị uy tín chuyên cung cấp van bướm khí nén Bolton với mức giá tốt cùng nhiều ưu đãi hấp dẫn.

Van Hải Phát cam kết mang đến cho khách hàng sản phẩm nhập khẩu chính hãng, đạt tiêu chuẩn quốc tế, được sản xuất từ vật liệu cao cấp, đảm bảo độ bền cao và khả năng chịu lực tốt. Chúng tôi cung cấp đa dạng các loại van bướm điều khiển khí nén Bolton với nhiều kích cỡ, chất liệu và kiểu kết nối, đáp ứng mọi nhu cầu sử dụng. Ngoài ra, Van Hải Phát còn nhận nhập khẩu các sản phẩm kích thước lớn, đảm bảo giao hàng nhanh chóng kèm đầy đủ giấy tờ.

Liên hệ ngay với Van Hải Phát qua Hotline 0961 882 338 để nhận báo giá ưu đãi nhất!
