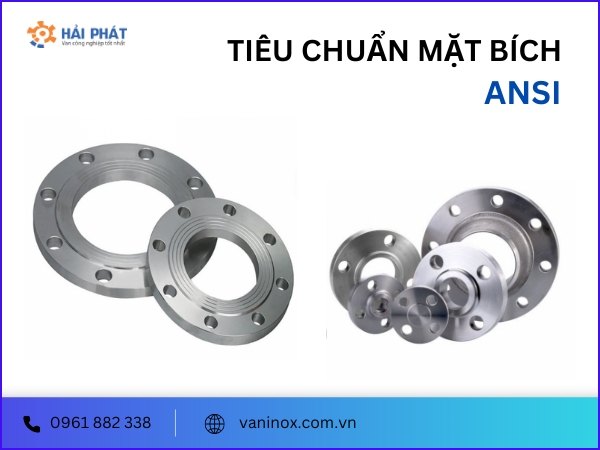

Tiêu chuẩn mặt bích ANSI là một trong những tiêu chuẩn phổ biến, được ứng dụng rộng rãi trong sản xuất, chế tạo mặt bích. Mặt bích tiêu chuẩn ANSI có chức năng liên kết đường ống, van công nghiệp, thiết bị phụ kiện lại với nhau, tạo thành một hệ thống hoàn chỉnh.
Nội dung chính
Tiêu chuẩn mặt bích ANSI được quy định bởi Viện Tiêu chuẩn Quốc gia Hoa Kỳ (ANSI). Tiêu chuẩn ANSI bao gồm các yêu cầu cụ thể về độ dày, đường kính, số lỗ… để tạo ra sản phẩm mặt bích chất lượng, đúng chuẩn.

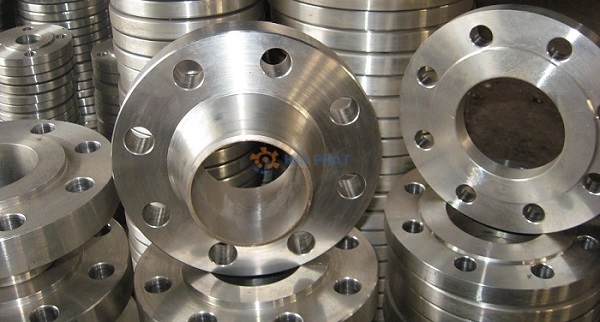

Mặt bích tiêu chuẩn ANSI thường được chế tạo từ nhiều chất lượng khác nhau như inox, thép, gang, đồng, nhựa… Những vật liệu này có đặc tính cứng, độ bền cao, khả năng chịu lực tốt, chịu nhiệt độ và áp lực lớn, chống ăn mòn hiệu quả.
Mặt bích ANSI được sử dụng để kết nối các thiết bị, phụ kiện, van công nghiệp, máy bơm và đường ống để thành một hệ thống khép kín, giúp ngăn chặn rò rỉ lưu chất ra ngoài. Đây là loại mặt bích có hiệu suất vượt trội với khả năng làm việc ở nhiệt độ lên đến 400°C và áp lực từ 150LB đến 2500LB (tương đương 20 bar – 420 bar). Mặt bích tiêu chuẩn ANSI thích hợp cho các hệ thống lớn, đường ống to, áp lực làm việc cao.

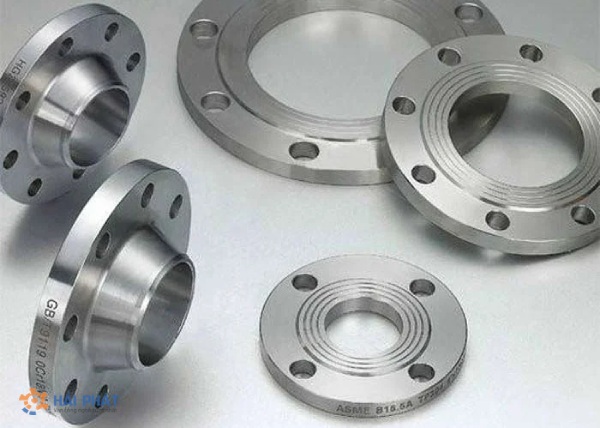

Mặt bích tiêu chuẩn ANSI thường chế tạo từ các loại vật liệu chắc chắn, chịu được áp lực cao như:
Mặt bích tiêu chuẩn ANSI này có áp lực Class 150, tương đương 20bar. Đây cũng là mặt bích có áp lực thấp nhất trong các loại mặt bích tiêu chuẩn ANSI B16.5. Số lỗ bulong và đường kính được quy định như sau:
+ Kích thước DN15 – DN40: 4 lỗ bulong.
+ Kích thước DN90 – DN200: 8 lỗ bulong.
+ Kích thước DN250 – DN300: 12 lỗ bulong.
+ Kích thước DN400 – DN450: 16 lỗ bulong.
+ Kích thước DN500 – DN600: 24 lỗ bulong.
Mặt bích này có áp lực Class 300, tương đương áp suất làm việc ổn định là 50bar. Số lỗ bulong và đường kính được quy định như sau:
+ Kích thước DN15 – DN40: 4 lỗ bulong.
+ Kích thước DN50 – DN125: 8 lỗ bulong.
+ Kích thước DN150 – DN200: 12 lỗ bulong.
+ Kích thước DN250 – DN300: 16 lỗ bulong.
+ Kích thước DN350 – DN400: 20 lỗ bulong.
+ Kích thước DN450 – DN600: 24 lỗ bulong.
Đây là mặt bích có áp lực Class 400, tương đương 68 bar, thường sử dụng trong các hệ thống có áp lực làm việc lớn như hệ thống khí nén, hệ thống hơi nóng, hệ thống dầu thủy lực, các hệ thống nâng hạ…
Số lỗ bulong và đường kính của mặt bích được quy định như sau:
+ Kích thước DN15 – DN40: 4 lỗ bulong.
+ Kích thước DN50 – DN125: 8 lỗ bulong.
+ Kích thước DN150 – DN200: 12 lỗ bulong.
+ Kích thước DN250 – DN300: 16 lỗ bulong.
+ Kích thước DN350 – DN400: 20 lỗ bulong.
+ Kích thước DN450 – DN600: 24 lỗ bulong.
Tiêu chuẩn mặt bích này có áp lực Class 600, tương đương 100 bar. Mặt bích có thể làm việc ổn định trong các hệ thống áp lực lớn như hệ thống khí nén, hơi nóng… Số lỗ bulong và đường kính được quy định như sau:
+ Kích thước DN15 – DN40: 4 lỗ bulong.
+ Kích thước DN50 – DN125: 8 lỗ bulong.
+ Kích thước DN150 – DN200: 12 lỗ bulong.
+ Kích thước DN250: 16 lỗ bulong.
+ Kích thước DN300 – DN450: 20 lỗ bulong.
+ Kích thước DN500 – DN600: 24 lỗ bulong.
Đây là tiêu chuẩn mặt bích ANSI có áp lực Class 900, tương đương 150 bar. Mặt bích ANSI Class 900 ít được sử dụng do áp lực lớn hơn so với hệ thống thông thường. Hiện nay, mặt bích chỉ được ứng dụng trong những lĩnh vực đặc thù như hệ thống nâng hạ hàng hóa, ngành khai thác khoáng sản, mỏ, khí đốt…
Số lỗ bulong và đường kính được quy định như sau:
+ Kích thước DN75 – DN125: 8 lỗ bulong.
+ Kích thước DN150 – DN200: 12 lỗ bulong.
+ Kích thước DN250: 16 lỗ bulong.
+ Kích thước từ DN300 – DN600: 20 lỗ bulong.
Mặt bích này có áp lực Class 1500, tương đương 260 bar, phù hợp với hệ thống lớn, kích thước đường ống to, điển hình như các lĩnh vực khoan, khai thác dầu khí…
Số lỗ bulong và đường kính được quy định như sau:
+ Kích thước DN15 – DN40): 4 lỗ bu lông.
+ Kích thước DN50 – DN125: 8 lỗ bu lông.
+ Kích thước DN150 – DN200: 12 lỗ bu lông
+ Kích thước N300 – DN600: 16 lỗ bu lông.
Đây là mặt bích có áp lực class 2500, tương đương 420 bar. Do áp lực lớn hơn đường ống nên mặt bích này không được sử dụng phổ biến.
Số lỗ bulong và đường kính được quy định như sau:
+ Kích thước DN15 – DN40: 4 lỗ bu lông.
+ Kích thước DN50 – DN150: 8 lỗ bu lông.
+ Kích thước DN150 – DN300: 12 lỗ bu lông.

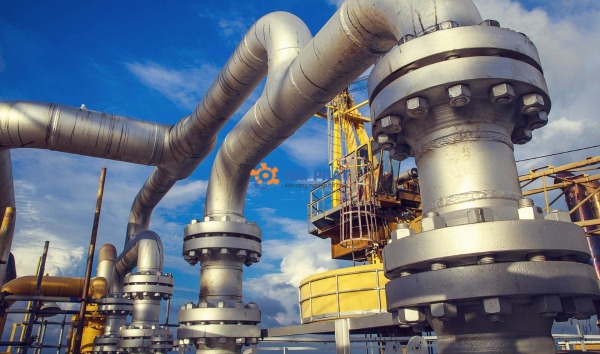

Mặt bích tiêu chuẩn ANSI hiện được ứng dụng rộng rãi ở nhiều hệ thống, đặc biệt là các hệ thống quy mô lớn, áp lực cao. Những ứng dụng tiêu biểu như:
Nếu quý khách đang có nhu cầu muốn tìm kiếm đơn vị cung cấp mặt bích ANSI và các loại mặt bích, van công nghiệp, thiết bị phụ kiện chính hãng, số lượng lớn, giá thành rẻ thì Van Hải Phát là lựa chọn đáng cân nhắc.
Liên hệ ngay Van Hải Phát qua số HOTLINE 0961 882 338 để được tư vấn và hỗ trợ báo giá ưu đãi nhất.
