Tiêu chuẩn DIN là gì? Ứng dụng tiêu chuẩn DIN trong công nghiệp

Tiêu chuẩn DIN được sử dụng phổ biến trong sản xuất máy móc, thiết bị, phụ kiện như bulong, mặt bích, ty ren… Các sản phẩm này đòi hỏi phải đạt yêu cầu theo quy định trước khi đưa vào sử dụng. Vậy tiêu chuẩn DIN là gì? Hãy cùng Van inox tìm hiểu ngay trong bài viết sau nhé.

Tiêu chuẩn DIN là gì?

Tiêu chuẩn DIN là viết tắt của cụm từ “Deutsches Institut für Normung e.V.” trong tiếng Đức, có nghĩa là Viện Tiêu chuẩn Đức. Đây là tổ chức quốc gia của Đức chuyên về công tác tiêu chuẩn hóa và là thành viên của Tổ chức Tiêu chuẩn hóa Quốc tế (ISO).

tiêu chuẩn din là gì

Tất cả các bên liên quan, bao gồm nhà sản xuất, người tiêu dùng, doanh nghiệp, viện nghiên cứu, các tổ chức, cá nhân có thẩm quyền, hội đồng kiểm định, đều có thể tham gia vào quá trình xây dựng tiêu chuẩn.

Theo thống kê, hiện nay có khoảng 30.000 Tiêu chuẩn DIN, bao phủ gần như toàn bộ các ngành công nghiệp và các lĩnh vực về công nghệ. Trong tiếng Anh, DIN có tên gọi là “German Institute for Standardization.”

Nguồn gốc của tiêu chuẩn DIN

DIN được thành lập với tên gọi ban đầu là “Ủy ban Tiêu chuẩn của ngành công nghiệp Đức” (Normenausschuss der deutschen Industrie, viết tắt là NADI) vào ngày 22 tháng 12 năm 1917. Đây là cơ quan quốc gia về tiêu chuẩn, đại diện cho lợi ích của các quốc gia châu Âu nói chung và nước Đức nói riêng, phạm vi chủ yếu là các ngành công nghiệp.

Đến năm 1926, nhằm mở rộng phạm vi hoạt động ra ngoài lĩnh vực công nghiệp, DIN được đổi tên thành “Ủy ban Tiêu chuẩn Đức” (Deutscher Normenausschuss, viết tắt là DNA).

Năm 1975, sau khi ký kết thỏa thuận hợp tác với Chính phủ Cộng hòa Liên bang Đức, DIN chính thức công nhận là cơ quan tiêu chuẩn quốc gia của Đức. Tên gọi của tổ chức chính thức được thay đổi thành “Viện Tiêu chuẩn Đức” (viết tắt là DIN).

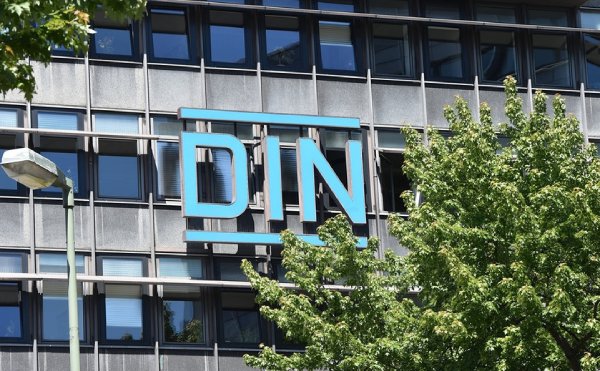

nguồn gốc tiêu chuẩn din

Hiện nay, trụ sở của DIN nằm tại Berlin, là một Hiệp hội đã đăng ký tại Đức (e.V.). Tổ chức này hiện đang sở hữu khoảng 30.000 tiêu chuẩn DIN, bao phủ toàn bộ lĩnh vực công nghệ hiện đại.

Mục tiêu của tiêu chuẩn DIN

DIN được xây dựng nhằm mục tiêu chung sau:

  • Đảm bảo chất lượng và an toàn cho sản phẩm, dịch vụ thông qua việc đồng nhất về kích thước, đặc điểm theo các tiêu chuẩn chuyên ngành.
  • Thúc đẩy đổi mới và phát triển công nghệ bằng cách chuẩn hóa quy trình sản xuất.
  • Tăng cường tính tương thích giữa các sản phẩm, dịch vụ.
  • Khuyến khích hoạt động mua bán và hợp tác quốc tế.

Các quy chuẩn này được xây dựng dựa trên sự đồng thuận của các chuyên gia trong ngành và được áp dụng rộng rãi trên toàn cầu. Hệ thống tiêu chuẩn DIN có phạm vi sử dụng trong nhiều lĩnh vực như công nghiệp, khoa học công nghệ, công cộng, kinh tế xã hội, trí tuệ…Cụ thể:

  • Đơn vị đo, đại lượng, ốc vít…
  • Xây dựng dân dụng, thử nghiệm đất, chống ăn mòn kim loại, hợp đồng xây dựng, thủ tục xây dựng, vật liệu xây dựng…
  • Vật liệu thử nghiệm: kỹ thuật quy trình, máy thử nghiệm, con lăn, ổ bi, máy khoan xoắn, dầu mỏ, ống thép, nhựa, cao su…

Tiêu chuẩn mặt bích DIN

1. Khái niệm

Mặt bích tiêu chuẩn DIN là các loại mặt bích thép, mặt bích inox được sản xuất và gia công theo bộ tiêu chuẩn DIN của Đức. Các mặt bích này phải đảm bảo đúng chất liệu, kích thước để chịu được áp lực và nhiệt độ làm việc định mức.

Các loại mặt bích DIN phổ biến bao gồm: Slip-On Flange, Blind Flange, Welding Neck Flange, Threaded Flange with Neck, Lapped Joint Flange….

Hiện nay, tại Việt Nam, hai loại mặt bích được sử dụng phổ biến nhất là mặt bích đặc (Blind Flange) và mặt bích rỗng (Slip-On Flange). Các mặt bích được gia công theo tiêu chuẩn DIN thường là mặt bích thép, inox 304, inox 316…

2. Thông số kỹ thuật

  • Kích thước: DN10 – DN600
  • Chất liệu: Inox, thép
  • Tiêu chuẩn: DIN
  • Áp lực: Pl0N10, PN16
  • Phương thức kết nối: Hàn kín, nối ren, nối bích
  • Môi trường lưu chất sử dụng: Chất lỏng, khí nén, hơi nóng…

3. Các loại tiêu chuẩn mặt bích DIN

  • Tiêu chuẩn mặt bích DIN PN 10 – RF

Tiêu chuẩn DIN PN 10 – RF áp dụng cho mặt bích thép không gỉ hoặc thép carbon với áp suất định mức 10 bar. Đây là quy chuẩn quan trọng trong kết nối các bộ phận trong hệ thống.

Mặt bích này thường được ứng dụng cho các hệ thống cấp thoát nước, hệ thống lọc và xử lý nước, hệ thống dẫn khí cao áp, nhà máy thực phẩm, hệ thống đóng tàu, hệ thống làm lạnh, hệ thống hơi nóng, hóa chất, hệ thống lọc hóa dầu, xăng, gas, hệ thống PCCC…

Thông số kỹ thuật:

Des. of Goods Thickness Inside Dia. Outside Dia. Dia. of Circle Number of Bolt Holes Hole Dia. Approx. Weight
t Do D C h (kg/Pcs)
inch DN (mm) (mm) (mm) (mm) (mm)
1/2 15 12 22 95 65 4 14 0.58
3/4 20 12 27.6 105 75 4 14 0.72
1 25 12 34.4 115 85 4 14 0.86
1.1/4 32 13 43.1 140 100 4 18 1.35
1.1/2 40 13 49 150 110 4 18 1.54
2 50 14 61.1 165 125 4 18 1.96
2.1/2 65 16 77.1 185 145 4 18 2.67
3 80 16 90.3 200 160 8 18 3.04
4 100 18 115.9 220 180 8 18 3.78
5 125 18 141.6 250 210 8 18 4.67
6 150 20 170.5 285 240 8 22 6.1
8 200 22 221.8 340 295 8 22 8.7
10 250 22 276.2 395 355 12 26 11.46
12 300 24 327.6 445 410 12 26 13.3
14 350 28 372.2 505 470 16 26 18.54
16 400 32 423.7 565 525 16 30 25.11
20 500 38 513.6 670 650 20 33 36.99
24 600 42 613 780 770 20 36 47.97
  • Tiêu chuẩn mặt bích DIN PN 16 – RF

Đây là tiêu chuẩn mặt bích DIN được ứng dụng phổ biến nhất, tương thích với mức quy định khả năng chịu áp lực của hầu hết các hệ thống làm việc thông thường.

DIN PN 16 – RF cũng áp dụng cho mặt bích thép không gỉ hoặc thép carbon, nhưng áp suất định mức cao hơn là 16 bar. Mặt bích theo quy chuẩn này thường chế tạo từ chất liệu có độ cứng, chắc chắn như thép, đồng, inox, gang,… tạo nên mối liên kết vững chắc, không bị đứt gãy hay rò rỉ lưu chất.

Thông số kỹ thuật:

es. of Goods Thickness Inside Dia. Outside Dia. Dia. of Circle Number of Bolt Holes Hole Dia. Approx. Weight
t Do D C h (kg/Pcs)
inch DN (mm) (mm) (mm) (mm) (mm)
1/2 15 14 22 95 65 4 14 0.67
3/4 20 16 27.6 105 75 4 14 0.94
1 25 16 34.4 115 85 4 14 1.11
1.1/4 32 16 43.1 140 100 4 18 1.63
1.1/2 40 16 49 150 110 4 18 1.86
2 50 18 61.1 165 125 4 18 2.46
2.1/2 65 18 77.1 185 145 4 18 2.99
3 80 20 90.3 200 160 8 18 3.61
4 100 20 115.9 220 180 8 18 4
5 125 22 141.6 250 210 8 18 5.42
6 150 22 170.5 285 240 8 22 6.73
8 200 24 221.8 340 295 12 22 9.21
10 250 26 276.2 395 355 12 26 13.35
12 300 28 327.6 445 410 12 26 17.35
14 350 32 372.2 505 470 16 26 23.9
16 400 36 423.7 565 525 16 30 36
20 500 44 513.6 670 650 20 33 66.7
24 600 52 613 780 770 20 36 100.5

Ứng dụng tiêu chuẩn mặt bích DIN phổ biến

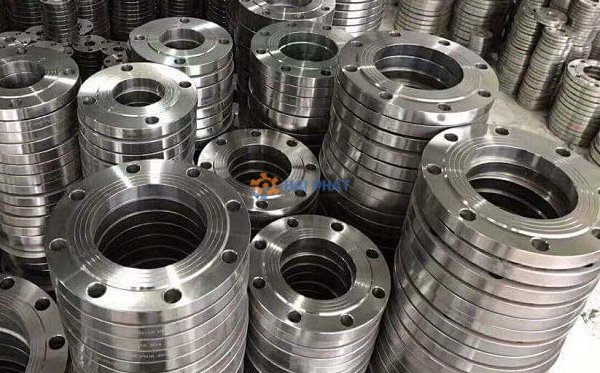

ứng dụng mặt bích tiêu chuẩn din

  • Mặt bích tiêu chuẩn DIN hàn cổ (Welding Neck Flange): Mặt bích này có đầu hàn vát mép chữ V, khi hàn đầu ống hoặc phụ kiện với mặt bích thì phụ kiện hoặc đầu ống cũng được vát mép sẵn để hàn đối đầu. Điểm nổi bật của mặt bích này là đường hàn nằm trên cổ mặt bích giúp kiểm tra dễ dàng. Hiện nay, mặt bích hàn cổ được sử dụng trong các hệ thống đường ống áp lực cao, thiết kế mặt bích giúp giảm ứng suất tập trung.
  • Mặt bích tiêu chuẩn DIN hàn bọc đúc (Socket Weld flange): Đây là loại mặt bích chế tạo bằng phương thức đúc nguyên khối, phụ kiện liên kết với đường ống bằng mối ghép hàn ở một phía. Với kiểu kết nối này không để lại mối hàn ở phía trong, không ảnh hưởng đến dòng chảy, tuy nhiên do chỉ hàn ở 1 phía nên mặt bích thường sử dụng cho đường ống có kích thước nhỏ, áp lực cao. Khi kết nối, người ta luồn ống vào trong, đặt cách mặt trong của bích 1 khoảng rồi thực hiện hàn phía bên ngoài.
  • Mặt bích tiêu chuẩn DIN hàn trượt (Slip On Flange): Mặt bích này có đường kính trong lớn hơn đường kính ống khoảng 1 – 2mm để giúp dễ dàng trượt thoải mái trên đường ống. Mặt bích kết nối với đường ống bằng cách hàn cả mặt ngoài và mặt trong mặt bích, do đó, thiết bị có khả năng chịu được áp suất cao, đường ống lớn.
  • Mặt bích mù tiêu chuẩn DIN (Blind Flange): Đây là loại mặt bích đặc, không có lỗ ở tâm giữa, thường dùng để đóng kín đầu ống chờ tạm thời hoặc đóng đường ống để thay thế, sửa chữa, bảo dưỡng. Ngoài ra, mặt bích còn được sử dụng để làm kín các đường ống, giúp quá trình thử áp hệ thống thực hiện dễ dàng hơn.
  • Mặt bích lỏng tiêu chuẩn DIN (Lap Joint Flange): Mặt bích này thường đi kèm với một đoạn ống ngắn gọi là Stub End. Phụ kiện được hàn trực tiếp với ống và được giữ bởi mặt bích. Mặt bích lỏng sử dụng trong đường ống ngắn, có áp lực thấp.
  • Mặt bích ren tiêu chuẩn DIN (Threaded Flange): Đây là mặt bích kết nối với đường ống bằng mối ren. Với kiểu kết nối ren nên mặt bích thường sử dụng cho các hệ thống đường ống có áp lực làm việc thấp, kích thước nhỏ.

Trên đây là một số thông tin cơ bản về tiêu chuẩn DIN. Mong rằng với những chia sẻ trên sẽ giúp ích cho các bạn. Nếu có bất cứ thắc mắc cần giải đáp hoặc nhận tư vấn, giá giá mặt bích tiêu chuẩn DIN, hãy liên hệ ngay với Van inox Hải Phát qua số HOTLINE 0961 882 338.
