Mặt bích thép là gì? Đặc điểm & cách lựa chọn phù hợp

Mặt bích thép là loại phụ kiện được dùng để kết nối đường ống, các loại van công nghiệp, thiết bị khác thông qua liên kết bu lông trên thân để tạo thành hệ thống hoàn chỉnh. Vậy mặt bích thép là gì? Cùng vaninox.com.vn tìm hiểu ngay trong bài viết sau.

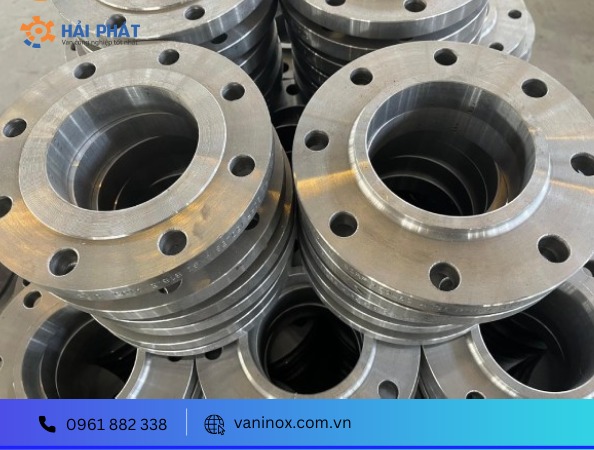

Thế nào là mặt bích thép?

Mặt bích thép có tên tiếng Anh Steel Flange là một khối kim loại có thiết kế dạng hình tròn, hình vuông…thường được gia công từ phôi thép carbon hoặc thép không gỉ. Với chất liệu này giúp mặt bích có khả năng chịu lực và chịu nhiệt tốt. Chức năng chính của mặt bích là kết nối đường ống, van công nghiệp và các thiết bị khác thông qua bulong để tạo thành một hệ thống hoàn chỉnh, khép kín.

Mặt bích thép có hai loại cấu tạo: mặt bích rỗng và mặt bích mù, với dải kích thước phổ biến từ DN15 – DN600, phù hợp với nhiều loại đường ống khác nhau. Trong một số trường hợp, để tăng độ bền và khả năng chống oxy hóa, chống ăn mòn, mặt bích thép có thể được mạ thêm một lớp kẽm bên ngoài.

Đặc điểm nổi bật của mặt bích thép

• Sử dụng chất liệu thép tấm đặc nên mặt bích có khả năng chịu nhiệt độ và áp suất tương đối cao. Hiện nay, các nhà sản xuất còn thêm một lớp mạ kẽm bên ngoài giúp tăng khả năng hoạt động hiệu quả, ổn định trong các môi trường khác nhau.
• Dải kích cỡ đa dạng, từ DN15 – DN600 giúp kết nối linh hoạt các đường ống.
• Kết nối nhanh chóng, lắp đặt dễ dàng, quá trình thay thế và sửa chữa không tốn nhiều thời gian, công sức.
• Thiết kế đơn giản, gọn nhẹ giúp vận chuyển dễ dàng, lắp đặt linh hoạt.
• Độ bền cao, sử dụng lâu dài.
• Đa dạng tiêu chuẩn sản xuất, phù hợp với nhiều tiêu chuẩn công trình khác nhau.

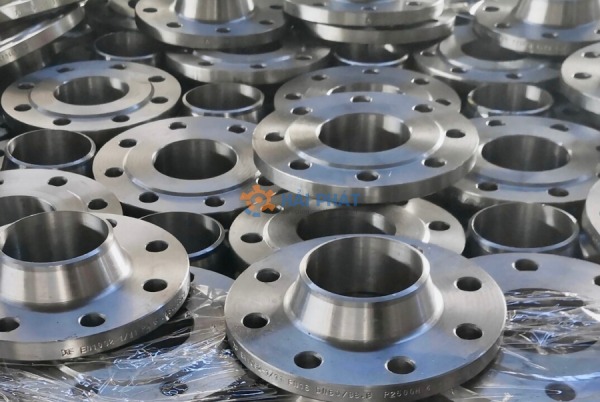

Các loại mặt bích thép phổ biến

Mặt bích thép trên thị trường được phân thành các loại sau:

• Mặt bích thép rỗng: Đây là loại mặt bích có lỗ rỗng ở trung tâm, với kích thước lỗ thường từ DN15 – DN600, phù hợp với các đường ống cần kết nối.
• Mặt bích thép đặc (còn gọi là mặt bích mù): Loại mặt bích này không có lỗ ở trung tâm, được dùng để bịt kín đường ống khi không có nhu cầu sử dụng, hoặc khi cần ngăn chặn lưu chất để thực hiện sửa chữa, kiểm tra, hoặc thay thế.
• Mặt bích thép hàn cổ: Loại mặt bích này có đầu hàn vát mép chữ V. Khi kết nối mặt bích với đầu ống hoặc phụ kiện, cả hai đều được vát mép để hàn đối đầu. Đường hàn nằm trên cổ mặt bích, giúp dễ dàng kiểm tra, thích hợp với các ứng dụng cần kiểm tra mối hàn bằng siêu âm hoặc chụp chiếu. Mặt bích hàn cổ thường sử dụng trong các hệ thống có áp lực cao.
• Mặt bích thép hàn bọc đúc: Được chế tạo bằng cách đúc nguyên khối và kết nối với đường ống bằng một mối hàn ở một phía. Với kiểu kết nối này, không có mối hàn phía trong, giúp hạn chế tổn thất dòng chảy. Tuy nhiên, do chỉ hàn một phía nên loại này thường chỉ phù hợp cho đường ống nhỏ, áp lực làm việc cao.
• Mặt bích thép hàn trượt: Loại mặt bích này kết nối với đường ống bằng cách hàn cả mặt ngoài và mặt trong, giúp chịu được áp lực cao, phù hợp với các ống có đường kính lớn. Tuy nhiên, khi hàn cần lưu ý không đưa đầu ống quá sát với bề mặt mặt bích.

Tiêu chuẩn của mặt bích thép

Các tiêu chuẩn mặt bích thép phổ biến hiện nay bao gồm:

• Tiêu chuẩn BS – Anh: BS PN16, BS 6735, BS 4504, BS PN10, BS PN40…
• Tiêu chuẩn JIS – Nhật Bản: JIS 16K, JIS 5K, JIS 20K, JIS 10K.
• Tiêu chuẩn DIN – Đức: DIN 2502, DIN 2503, DIN 2527, DIN 2565, DIN 2566, DIN 2573, DIN 2576, DIN 2627, DIN 2628, DIN 2629, DIN 2630, DIN 2631, DIN 2632, DIN 2633, DIN 2634, DIN 2635, DIN 2636, DIN 2637, DIN 2638.
• Tiêu chuẩn ANSI – Mỹ: ANSI class 900, ANSI class 150, ANSI class 600, ANSI class 1500, ANSI class 2500, ANSI class 300.

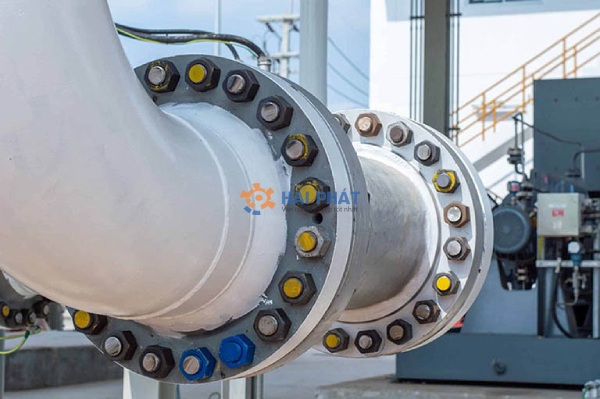

Ứng dụng tiêu biểu của mặt bích thép

Với độ bền cao, khả năng chống gỉ, chống oxy hóa tốt, kích thước đa dạng, hiện nay, mặt bích thép được ứng dụng rộng rãi trong nhiều hệ thống, lĩnh vực sau:

• Hệ thống cấp nước sạch, lọc và xử lý nước thải, thoát nước
• Hệ thống tại các nhà máy chế biến thực phẩm, dược phẩm, đồ uống
• Hệ thống lọc dẫn xăng dầu, khí đốt, khí gas
• Hệ thống phòng cháy chữa cháy
• Hệ thống tưới tiêu, chăn nuôi
• Hệ thống dẫn hơi, khí
• …..

Lưu ý khi lựa chọn mặt bích thép

• Về kích thước: Đường kính mặt bích và kích thước đường ống cần tương thích với nhau để đảm bảo lắp đặt vừa vặn, tránh tình trạng không thể lắp đặt.
• Về tiêu chuẩn: Đối với các hệ thống mới, việc lựa chọn tiêu chuẩn theo thiết bị sẽ giúp đồng bộ dễ dàng hơn so với hệ thống thay thế. Cần xác định tiêu chuẩn phù hợp để đảm bảo khả năng tương thích với các thiết bị và mặt bích cũ.
• Về nhiệt độ và áp lực: Lựa chọn mặt bích có thông số về nhiệt độ và áp lực làm việc phù hợp với đường ống, tránh lãng phí chọn mặt bích có thông số lớn hơn mức cần thiết hoặc không đáp ứng yêu cầu thực tế.
• Về khả năng chống ăn mòn: Có thể lựa chọn mặt bích mạ kẽm để tăng độ bền và khả năng chống ăn mòn, chống rỉ sét, giúp kéo dài tuổi thọ.

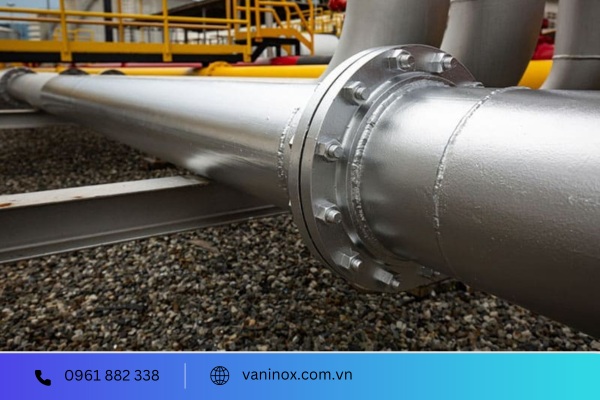

Mua mặt bích thép ở đâu?

Van Inox Hải Phát tự hào là đơn vị cung cấp uy tín các loại mặt bích như mặt bích thép, mặt bích đồng, mặt bích mạ thép, mặt bích nhựa… tại thị trường Việt Nam. Với cam kết mang đến các sản phẩm chính hãng, đạt tiêu chuẩn chất lượng cao, chúng tôi tự tin đáp ứng mọi nhu cầu của khách hàng.

Khi lựa chọn sản phẩm tại Van Inox Hải Phát, khách hàng không chỉ an tâm về chất lượng mà còn nhận được hỗ trợ tận tình, chuyên nghiệp từ đội ngũ nhân viên giàu kinh nghiệm. Chúng tôi cung cấp nhiều dịch vụ hỗ trợ như tư vấn chọn sản phẩm, tư vấn lắp đặt và sử dụng, cùng dịch vụ hậu mãi chu đáo.

Hãy liên hệ ngay với Van Inox Hải Phát qua HOTLINE 0961 882 338 để được tư vấn và mua mặt bích thép với giá ưu đãi nhất!
