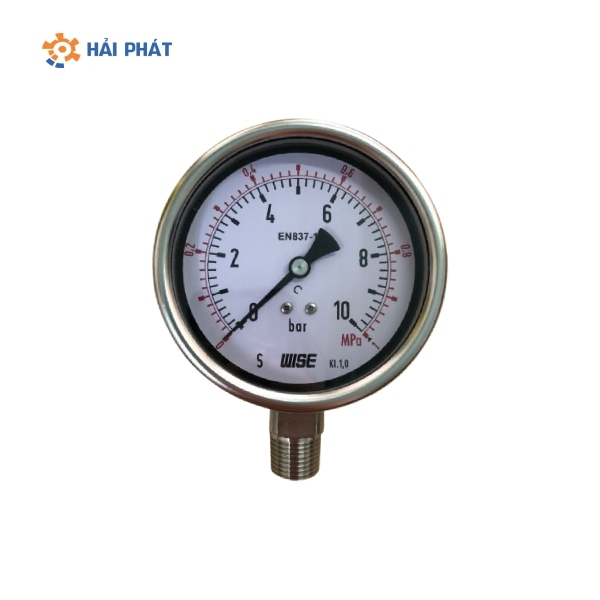

Đồng hồ đo áp suất nước

Đồng hồ đo áp suất nước là thiết bị quan trọng, được dùng để đo áp suất nước ở thời điểm hiện tại trong các hệ thống đường ống dẫn, giúp người dùng giám sát, quản lý hệ thống dễ dàng hơn. Sản phẩm hiện đang được Van Hải Phát nhập khẩu và phân phối trực tiếp với thời gian bảo hành 12 tháng, đầy đủ chứng nhận CO/CQ.

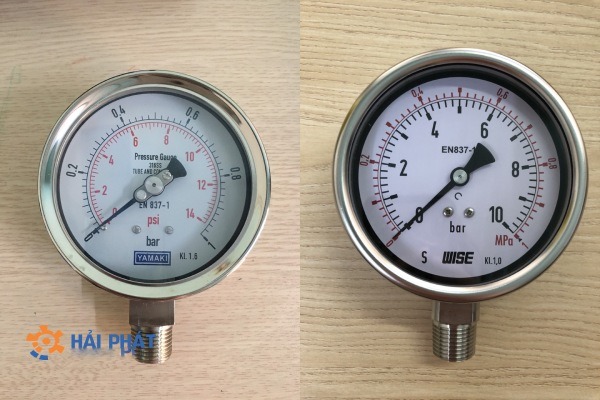

Đồng hồ đo áp suất nước là gì?

Đồng hồ đo áp suất nước hay đồng hồ đo áp lực nước, đồng hồ áp lực nước, đồng hồ áp suất nước, đồng hồ đo áp nước (Water Pressure Gauge) là thiết bị được dùng để theo dõi và kiểm tra áp suất trong hệ thống đường ống nước. Thiết bị này thường được lắp đặt trong các hệ thống cấp nước sạch, hệ thống xử lý nước thải, bồn chứa, hệ thống thuỷ lợi, hệ thống bể bơi, hệ thống chữa cháy…

Chức năng chính của đồng hồ đo áp lực nước là hiển thị giá trị áp suất của hệ thống, có thể dưới dạng cơ hoặc qua tín hiệu điện, giúp người dùng dễ dàng theo dõi tình trạng hoạt động. Qua đó có thể sớm phát hiện các sự cố như sụt áp, mất áp hay quá áp, giúp người vận hành đưa ra các phương án xử lý kịp thời để đảm bảo hệ thống hoạt động an toàn và hiệu quả.

Thông số kỹ thuật đồng hồ áp lực nước

• Đường kính mặt: 63mm, 100mm, 150mm, 200mm
• Kích cỡ chân ren: 1/2”, 1/4”, 3/8”, 3/4″, 1’’, 1.1/4″…
• Chất liệu: Inox, nhôm
• Kiểu chân: Chân đứng, chân sau, chân đồng…
• Loại: Không dầu, có dầu
• Tiêu chuẩn: IP67, IP68,…
• Độ chính xác: 1.0, 1.6, 2.5,…
• Áp suất: PN10, PN16
• Nhiệt độ: 180 độ C
• Môi trường sử dụng: Nước
• Bảo hành: 12 tháng

Cấu tạo và nguyên lý làm việc của đồng hồ đo áp suất nước

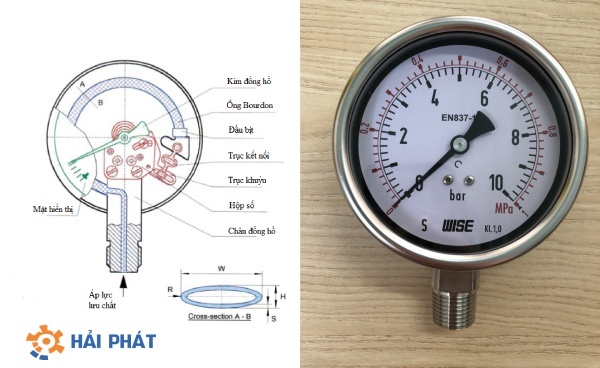

Cấu tạo

Tương tự như đồng hồ đo áp lực thông thường, đồng hồ đo áp suất nước có cấu tạo bao gồm các bộ phận cơ bản sau:

• Vỏ đồng hồ (Case): Là bộ phận bảo vệ các thành phần bên trong, thường được chế tạo từ các chất liệu như inox, nhôm…
• Ống Bourdon: Đây là bộ phận cảm biến chính, nhận áp suất từ lưu chất cần đo và truyền giá trị đo được lên mặt đồng hồ. Ống Bourdon thường được làm từ đồng.
• Socket: Hay còn gọi là chân ren, đây là bộ phận kết nối đồng hồ với hệ thống.
• Bộ truyền động (Movement): Bộ phận này có nhiệm vụ chuyển đổi chuyển động của ống Bourdon thành chuyển động quay của kim đồng hồ.
• Mặt hiển thị (Dial): Dùng để hiển thị giá trị áp suất đo được.
• Kim đồng hồ (Pointer): Hiển thị giá trị áp suất trên mặt hiển thị.
• Mặt kính (Window): Đây là lớp kính bảo vệ bên ngoài, thường làm từ nhựa hoặc kính cường lực.

Nguyên lý làm việc

Đồng hồ đo áp lực nước có nguyên lý hoạt động tương tự như đồng hồ đo áp lực dạng cơ thông thường, cụ thể:

Khi lưu chất đi vào ống chứa áp suất (gọi là ống bourdon), áp lực của lưu chất tác động lên thành ống, làm ống bourdon co giãn. Sự co giãn này ảnh hưởng đến bánh răng truyền động, khiến kim đồng hồ di chuyển trên thang đo và hiển thị giá trị áp suất trên mặt đồng hồ.

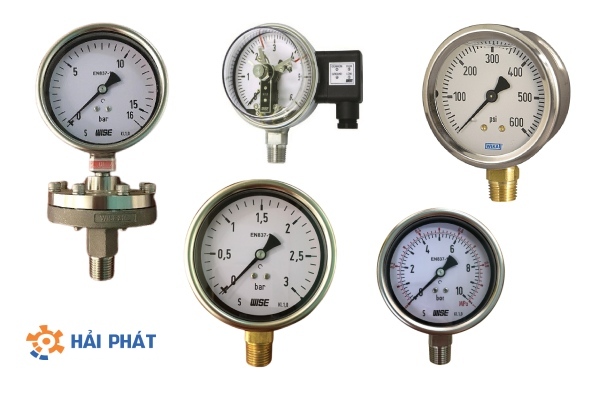

Các loại đồng hồ đo áp suất nước

• Đồng hồ đo áp suất nước dạng cơ: Đây là loại đồng hồ được thiết kế theo nguyên lý hoạt động của ống Bourdon, với dạng ống đồng uốn cong theo hình dấu hỏi. Cấu tạo bao gồm một đầu nhận áp lực, một đầu bịt kín, cho phép ống giãn nở khi áp lực lấp đầy, giúp đo chính xác áp lực.
• Đồng hồ áp suất nước điện tử: Đồng hồ được thiết kế với bộ cảm biến có tấm màng để tiếp nhận áp lực. Khi áp lực lưu chất tác động, con trượt gắn trên biến trở sẽ di chuyển và tác động lên tấm màng. Thông số về áp suất được xử lý qua bảng mạch điện tử và hiển thị trên màn hình.
• Đồng hồ đo áp lực nước dạng màng: Đồng hồ này là sự cải tiến của đồng hồ áp suất thường, có màng ngăn cách ly giữa môi trường đo áp suất với đồng hồ. Cấu tạo bao gồm bộ phận cảm biến, bộ chuyển động, màng cách ly chất, kim đồng hồ, mặt hiển thị, vỏ đồng hồ, kính quan sát. Các chi tiết kết nối với nhau tạo thành một khối thống nhất, hoạt động trơn tru, bền bỉ.

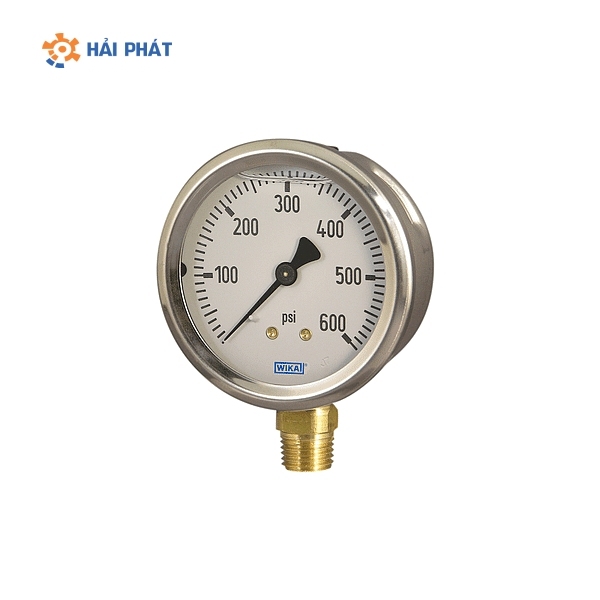

• Đồng hồ áp lực nước có dầu: Đồng hồ được thiết kế nhằm giảm thiểu tối đa rung động tác động từ đường ống lên đồng hồ trong quá trình hoạt động. Với loại dầu chuyên dụng sẽ giúp giảm ma sát và hao mòn giữa các bộ phận bên trong khi chuyển động. Xem ngay Đồng hồ áp suất có dầu sẵn hàng tại Hải Phát.
• Đồng hồ đo áp suất nước không dầu: Đồng hồ có thiết kế dạng chân kết nối khác nhau giúp thuận tiện cho việc quan sát giá trị đo. Các dạng phổ biến gồm chân đứng, chân sau, có vành…
• Đồng hồ đo áp suất tiếp điểm 3 kim: Đây là thiết bị dùng để đo áp suất và gửi tín hiệu điện khi chịu tác động từ áp lực của hệ thống cần đo. Đồng hồ 3 kim có cấu tạo gồm: 1 kim chặn dưới (màu đỏ), 1 kim chặn trên (màu xanh), 1 kim đo giá trị áp suất thực tế (màu đen).

Ưu điểm nổi bật của đồng hồ đo áp nước

• Đáp ứng tiêu chuẩn kỹ thuật cần thiết.
• Thích hợp sử dụng trong các hệ thống chất lỏng, đặc biệt là hệ thống cấp thoát nước.
• Chế tạo từ chất liệu cao cấp, đảm bảo độ bền cao và tuổi thọ sử dụng lâu dài.
• Độ chính xác cao, sai số nhỏ (đối với đồng hồ đo áp suất điện tử có sai số chỉ khoảng 0,125%).
• Khả năng chịu áp lực và nhiệt độ tốt, phù hợp với các điều kiện khác nhau.
• Dễ dàng lắp đặt và vận hành.
• Thiết kế hiện đại, đơn giản, gọn nhẹ, dễ sử dụng.
• Kiểu dáng và chủng loại đa dạng, phù hợp cho nhiều vị trí lắp đặt và quy mô hệ thống.

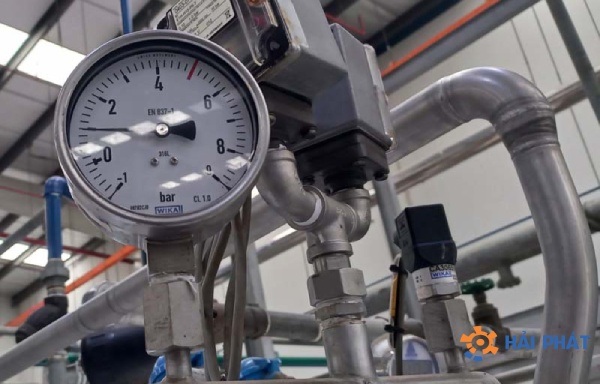

Ứng dụng đồng hồ đo áp suất nước

Đồng hồ đo áp lực nước là thiết bị không thể thiếu trong nhiều lĩnh vực, đặc biệt là các hệ thống liên quan đến nước. Dưới đây là một số ứng dụng phổ biến trong thực tiễn:

• Hệ thống cấp nước gia đình: Giúp theo dõi áp suất nước trong đường ống, kịp thời phát hiện các sự cố như rò rỉ, tắc nghẽn.
• Máy bơm nước: Đảm bảo máy bơm hoạt động ổn định bằng cách kiểm soát áp suất nước đầu vào và đầu ra.
• Bình nóng lạnh: Giúp đo áp suất nước trong bình, đảm bảo an toàn khi sử dụng.
• Hệ thống cấp nước công nghiệp: Hỗ trợ giám sát áp suất nước để đảm bảo hoạt động hiệu quả.
• Hệ thống xử lý nước: Đo áp suất tại các giai đoạn khác nhau trong quá trình xử lý.
• Ngành công nghiệp thực phẩm: Kiểm soát áp suất nước trên dây chuyền sản xuất và đóng gói.
• Ngành công nghiệp hóa chất: Đo áp suất trong các hệ thống ống dẫn chất lỏng, bình chứa để đảm bảo an toàn.
• Ngành công nghiệp dầu khí: Giám sát áp suất tại các giếng dầu, đường ống lọc, dẫn dầu.

Mua đồng hồ đo áp suất nước ở đâu, giá bao nhiêu?

Van Hải Phát là đơn vị uy tín với nhiều năm kinh nghiệm trong việc cung cấp các loại van công nghiệp, phụ kiện, thiết bị đo lường nước, bao gồm cả đồng hồ đo áp lực nước.

Với đội ngũ nhân viên tận tình, giàu kinh nghiệm, chúng tôi sẵn sàng tư vấn giúp khách hàng lựa chọn loại đồng hồ đo áp lực nước phù hợp nhất với yêu cầu và mục đích sử dụng. Đặc biệt, với số lượng hàng lưu kho lớn, đầy đủ dải đo, vật liệu, kích thước mặt, kích thước chân kết nối, chúng tôi cam kết giao hàng trong thời gian sớm nhất, đáp ứng đúng tiến độ của công trình. Ngoài ra, khách hàng còn được đảm bảo mức giá cạnh tranh nhất thị trường, hỗ trợ lắp đặt và hướng dẫn sử dụng.

Để mua đồng hồ đo áp suất nước với giá tốt nhất, hãy liên hệ ngay với Van Hải Phát qua HOTLINE 0961 882 338.
