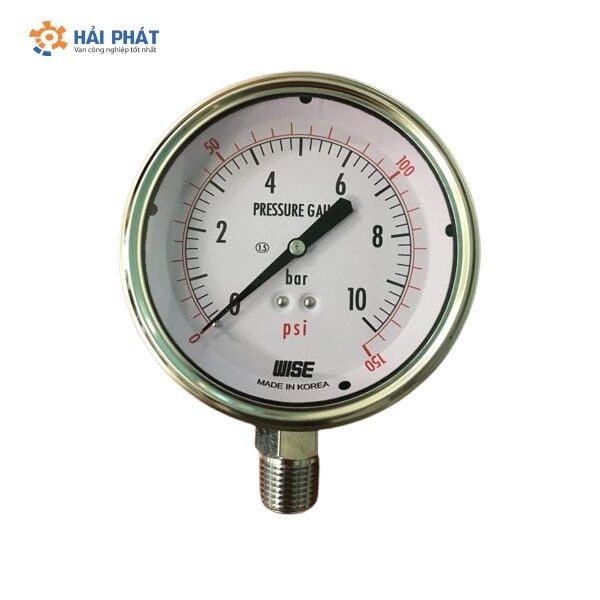

Đồng hồ đo áp suất chân không

Đồng hồ đo áp suất chân không là thiết bị quan trọng trong việc kiểm tra, giám sát các hệ thống chân không, vì áp suất trong môi trường chân không thấp hơn nhiều so với áp suất khí quyển, do đó không thể thay thế bằng các thiết bị đo áp suất thông thường. Vậy đồng hồ chân không là gì? Hãy cùng Van Hải Phát tìm hiểu ngay trong bài viết sau.

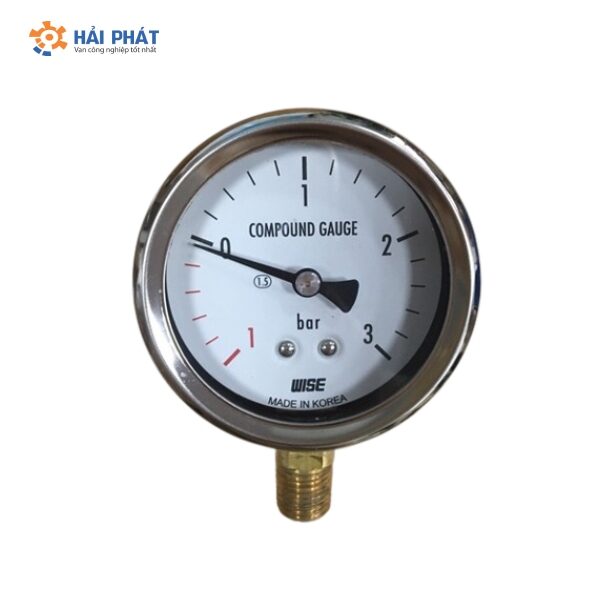

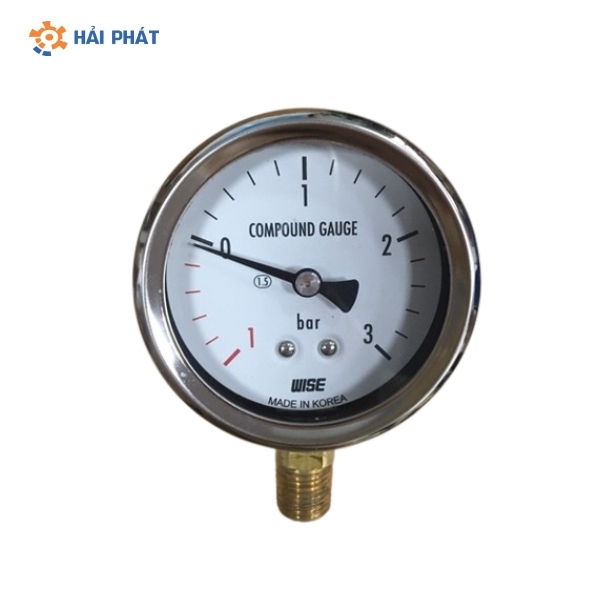

Giới thiệu đồng hồ đo áp suất chân không

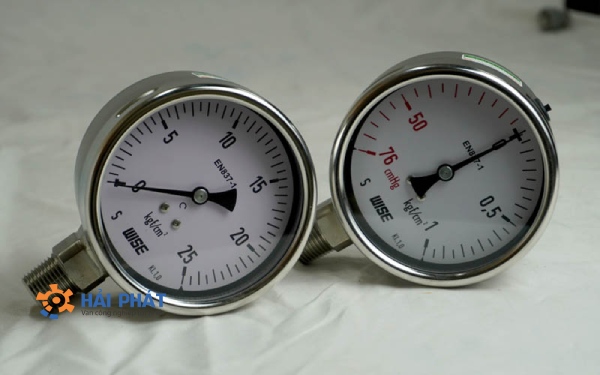

Đồng hồ đo áp suất chân không hay đồng hồ chân không, đồng hồ đo chân không, đồng hồ hút chân không, đồng hồ đo áp suất âm là thiết bị quan trọng trong việc kiểm tra, giám sát các hệ thống chân không. Vì áp suất chân không thấp hơn nhiều so với áp suất khí quyển, nên không thể sử dụng các loại đồng hồ áp suất thông thường để đo áp suất chân không.

Đồng hồ hút chân không có thiết kế khá đơn giản với chất liệu chế tạo đa dạng như vỏ inox kết hợp chân đồng, toàn thân inox, vỏ thép…Thiết bị có nhiều tùy chọn đa dạng như nối ren, lắp bích, mặt dầu, không dầu, có màng…phù hợp lắp đặt với các hệ thống khác nhau.

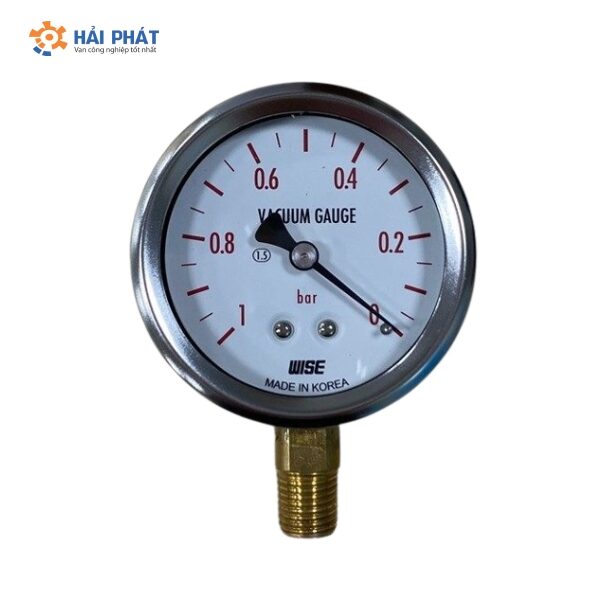

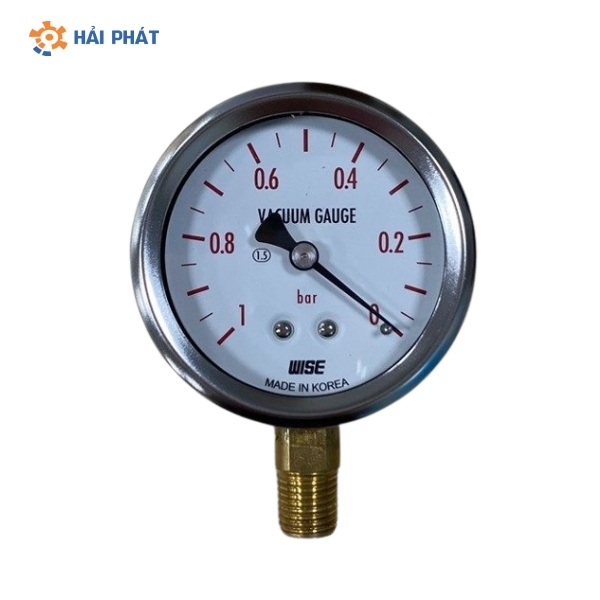

Đặc điểm nổi bật của đồng hồ chân không là dải đo khác biệt hơn so với các đồng hồ áp suất thông thường. Dải đo của thiết bị này bắt đầu từ giá trị 0 và trong quá trình vận hành, kim đồng hồ sẽ di chuyển sang trái thay vì sang phải như các đồng hồ áp suất thông thường. Đồng hồ đo chân không thường được sử dụng rộng rãi trong các hệ thống máy hút chân không, hệ thống làm lạnh, quạt hút….

Thông số kỹ thuật

• Đường kính mặt: 63mm, 75mm, 100mm, 150mm
• Kích cỡ ren: 1/2″, 1/4“, 3/8”, 3/4″, 1’’, 1.1/4
• Sai số: 1%, 1,6%
• Chất liệu vỏ: inox 304, 316, thép,…
• Chất liệu chân ren: inox 316L, 304, đồng
• Chất liệu mặt đồng hồ: nhựa, thủy tinh trong suốt
• Loại đồng hồ: không dầu, có dầu
• Dạng đồng hồ: đồng hồ áp suất ống bourdon
• Thiết kế chân kết nối: chân đứng, chân sau
• Đơn vị đo áp suất: bar, mbar, Pa, Kpa, Mpa, Psi, Kg/cm2
• Nhiệt độ hoạt động:  -20°C – 60°C
• Dải đo áp suất: -1/0 bar, -1/0,6 bar, -1/1,5 bar, -1/3 bar, -1/5 bar, -1/9 bar, -1/15 bar…
• Môi trường làm việc: chân không, nhiệt độ âm,…
• Thương hiệu: Dream, Wika, Wise…
• Xuất xứ: Hàn Quốc, Đức…
• Bảo hành: 12 tháng

Cấu tạo và nguyên lý hoạt động của đồng hồ chân không

Cấu tạo

Đồng hồ đo áp suất chân không có cấu tạo bao gồm các bộ phận cơ bản như:

• Vỏ bảo vệ: Bộ phận này làm từ hợp kim có độ bền cao như inox hoặc thép không gỉ, giúp bảo vệ các bộ phận bên trong khỏi các tác động từ bên ngoài.
• Mặt đồng hồ: Đây là phần hiển thị các thông số đo, được bảo vệ bởi lớp kính cường lực, giúp ngăn ngừa nguy cơ vỡ nứt khi bị tác động mạnh.
• Kim đo: Thể hiện giá trị áp suất hiện tại trong hệ thống.
• Ống Bourdon: Là bộ phận chứa và đo áp suất, có nhiệm vụ chuyển tín hiệu áp suất tới bộ truyền động.
• Bộ truyền động, bánh răng: Bộ phận này giúp truyền tín hiệu từ ống Bourdon đến kim đo để hiển thị chính xác giá trị áp suất.

Cách thức hoạt động

Đồng hồ đo chân không hoạt động dựa trên nguyên lý hút chân không để tạo ra áp suất thấp hơn áp suất môi trường xung quanh. Quá trình này được thực hiện thông qua hệ thống bơm chân không, như bơm ly tâm hoặc bơm piston. Khi áp suất đi vào ống bourdon theo chân ren, lực tác động của lưu chất sẽ khiến ống bourdon giãn nở, làm cho bộ truyền động tác động lên lò xo quanh kim đồng hồ. Sự thay đổi vị trí lò xo sẽ kéo theo kim đồng hồ di chuyển trên mặt hiển thị, từ đó cho ra các giá trị áp suất tương ứng trong hệ thống.

Phân loại đồng hồ đo áp suất chân không

• Đồng hồ chân không có dầu

Loại đồng hồ này có chứa dầu trong mặt hiển thị, giúp thiết bị hoạt động hiệu quả trong các môi trường có độ rung lắc mạnh hay va đập. Dầu cũng giúp kim đồng hồ hoạt động ổn định, trơn tru, tránh tình trạng rơi hoặc hư hỏng.

• Đồng hồ chân không không dầu

Đây là loại đồng hồ được sử dụng trong các môi trường không rung lắc hay va đập. So với đồng hồ mặt dầu, đồng hồ không dầu có giá thành thấp hơn.

• Đồng hồ chân không dạng màng

Đồng hồ đo áp suất chân không dạng màng là loại đồng hồ có màng ở bộ phận truyền dẫn, giúp ngăn chặn các chất không đi lên đồng hồ gây hư hỏng đồng hồ. Do đó, thiết bị này có thể làm việc trong môi trường có chất cặn bẩn, đặc sệt…

• Đồng hồ chân không 3 kim

Đây là loại đồng hồ có thiết kế với ba kim đo riêng biệt, giúp người dùng dễ dàng xác định được áp lực thấp nhất, áp lực cao nhất và áp suất hiện tại trong hệ thống. Thiết bị này được trang bị bộ phận tiếp điểm điện, có thể điều khiển các thiết bị khác để điều chỉnh áp suất, duy trì mức áp suất trong mức cho phép.

• Đồng hồ chân không dạng cơ

Đây là loại đồng hồ được sử dụng phổ biến do có giá thành rẻ, dễ lắp đặt và sử dụng. Sai số của đồng hồ đo áp suất chân không dạng cơ thường là 1% (với đường kính mặt 100mm trở lên) và 1,6% (với đường kính mặt 63mm hoặc 40mm).

Đánh giá ưu và nhược điểm của đồng hồ đo chân không

Ưu điểm

• Thiết kế đa dạng với nhiều mức áp lực, phù hợp với yêu cầu của nhiều môi trường làm việc khác nhau.
• Đo áp suất trong môi trường chân không với độ chính xác cao, sai số rất nhỏ.
• Thiết kế nhỏ gọn, đơn giản, thuận tiện cho việc vận chuyển, lắp đặt, thay thế và bảo dưỡng.
• Sản xuất bằng công nghệ tiên tiến, đảm bảo an toàn trong suốt quá trình sử dụng.
• Chất liệu cao cấp, bền bỉ, có khả năng chịu nhiệt tốt và chống ăn mòn hiệu quả.
• Đa dạng mẫu mã, kích thước, phù hợp lắp đặt và sử dụng cho các hệ thống khác nhau.

Nhược điểm

• Không thể sử dụng để đo các mức áp lực thông thường.
• Giá thành cao so với đồng hồ đo áp suất thông thường.

Ứng dụng đồng hồ đo áp suất chân không

Trong thực tế, đồng hồ đo áp suất chân không được sử dụng rộng rãi trong các hệ thống như sau:

• Hệ thống bơm hút chân không
• Hệ thống cơ khí gia công vàng, bạc
• Ngành công nghiệp chế biến thực phẩm, đồ uống
• Ngành công nghiệp chế tạo cơ khí,  linh kiện điện tử
• Máy hút chân không
• Hệ thống làm lạnh, quạt hút
  …

Hướng dẫn lựa chọn đồng hồ hút chân không

• Cần kiểm tra phạm vi đo của hệ thống, đặc biệt là thang đo tối đa. Đồng hồ có thang đo từ -1 đến 9 Bar được sử dụng phổ biến nhất và có sẵn trên thị trường. Với những loại đồng hồ có thang đo từ -1 đến 24 Bar thường không có sẵn và phải đặt hàng trước.
• Một yếu tố quan trọng khác khi lựa chọn đồng hồ đo chân không là kiểu lắp đặt. Loại chân đứng thường được sử dụng phổ biến, tuy nhiên, với các hệ thống lắp đặt dưới sâu hoặc âm tường thì cần sử dụng loại chân sau để đảm bảo tính tương thích. Ngoài ra, cũng có loại đồng hồ chân sau gắn bảng, vì vậy cần chọn đúng kiểu kết nối với hệ thống để tránh tình trạng không thể lắp đặt được.
• Trên thị trường còn có đồng hồ đo áp suất chân không điện tử với độ chính xác cao. Tuy nhiên, mức giá của sản phẩm này khá cao, vì vậy cần cân nhắc nhu cầu sử dụng để chọn lựa phù hợp.

Báo giá đồng hồ đo áp suất chân không

Đồng hồ chân không thường có nhiều tùy chọn khác nhau, vì vậy giá thành sản phẩm cũng có sự chênh lệch. Giá của đồng hồ thường phụ thuộc vào các yếu tố như kích thước chân lắp, đường kính mặt, chất liệu, dải áp, tiêu chuẩn sản xuất, thương hiệu… Do đó, khách hàng nên cung cấp đầy đủ thông tin hoặc gửi model cụ thể để nhận tư vấn và báo giá chi tiết.

Van Hải Phát hiện đang là đơn vị nhập khẩu và phân phối trực tiếp dòng đồng hồ đo áp suất chân không Dream tại Việt Nam. Chúng tôi cam kết tất cả sản phẩm đều được nhập khẩu trực tiếp, kèm theo đầy đủ giấy tờ, chứng từ, chế độ bảo hành, đổi trả theo quy định. Do đó, khách hàng có thể hoàn toàn yên tâm khi sử dụng sản phẩm.

Để nhận giá đồng hồ đo áp suất chân không Dream ưu đãi và chi tiết nhất, quý khách vui lòng liên hệ ngay với Van Hải Phát qua HOTLINE 0961 882 338.
