Trong các thiết bị công nghiệp hay hệ thống đường ống có thể dễ dàng bắt gặp ký hiệu DN. Vậy DN là gì? Có thể quy đổi DN sang các đơn vị khác mm, inch không? Hãy cùng Vaninox Hải Phát tìm hiểu trong bài viết dưới đây.
Nội dung chính

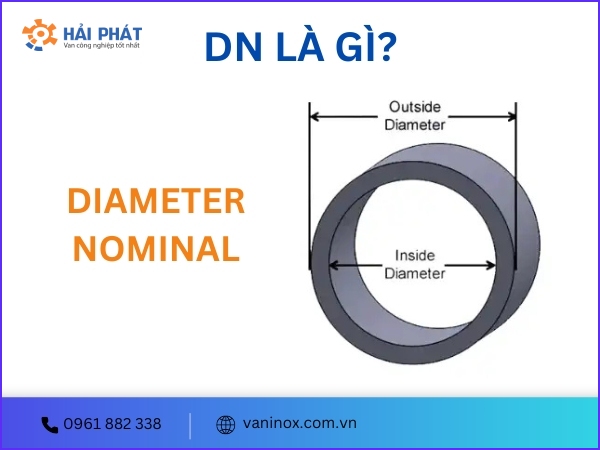

DN (Diamètre Nominal) còn gọi là kích thước danh định hay kích thước danh nghĩa, là thuật ngữ được sử dụng để chỉ kích thước tiêu chuẩn của các loại đường ống, van công nghiệp và các thiết bị phụ kiện khác. Kích thước trong hệ DN tuân theo tiêu chuẩn ISO và được sử dụng rộng rãi trên toàn thế giới. Hệ DN thích hợp với nhiều loại môi trường chất lỏng như nước sạch, nước thải, xăng dầu, khí nén, khí gas… tương thích với các vật liệu như inox, gang, đồng, thép, nhựa.
Khi thấy ký hiệu DN trên ống như DN100, DN25, con số sau DN biểu thị kích thước danh định của ống theo đơn vị milimet. Tuy nhiên, đường kính danh định không phải lúc nào cũng là đường kính thực của ống mà nó còn là một giá trị tiêu chuẩn giúp dễ dàng so sánh kích thước giữa các loại ống khác nhau.
Kích thước ống thường được đo bằng đơn vị mm hoặc ø và được làm tròn để khớp với đường kính thực tế khi đo. Công thức tính đường kính thực tế là: Đường kính trong (mm) = đường kính ngoài (mm) – 2 lần độ dày (mm).
Bên cạnh ống dẫn, ký hiệu DN cũng được sử dụng phổ biến trong ngành nước để quy định kích thước danh nghĩa cho các loại van công nghiệp, phụ kiện ống nối, mặt bích, ống nước. Cụ thể:

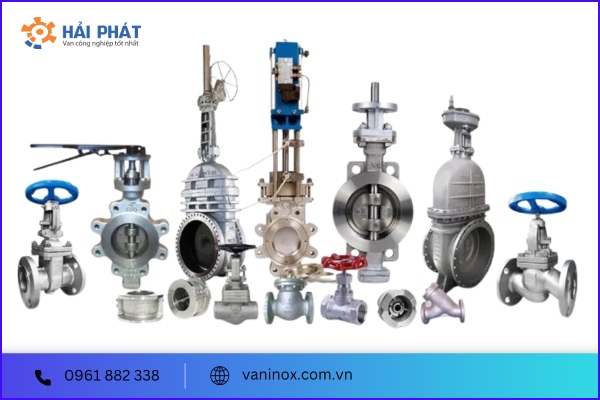

Van công nghiệp là những thiết bị quan trọng trong hệ thống cấp nước, có chức năng đóng/mở để ngăn chặn hoặc cho phép, điều chỉnh, kiểm soát và điều tiết dòng chảy lưu chất. Các loại van này được sản xuất với nhiều kiểu dáng, mẫu mã, kích thước và chất liệu khác nhau. Đặc biệt, kích thước danh định (DN) là thông số phổ biến nhất để xác định kích cỡ của van. Khi lựa chọn kích thước DN của van cần phù hợp với kích thước DN của đường ống để đảm bảo quá trình lắp đặt và vận hành hiệu quả.
Dưới đây là một số loại van công nghiệp phổ biến với kích thước từ DN15 trở lên, đáp ứng nhu cầu sử dụng cho nhiều hệ thống đường ống:

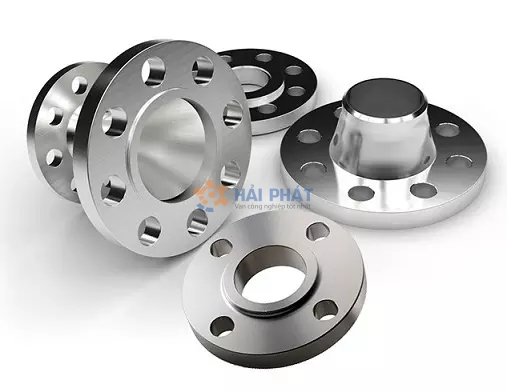

Mặt bích là phụ kiện được dùng để kết nối đường ống, van công nghiệp, các phụ kiện nối ống khác lại với nhau thông qua bulong. Kích thước của mặt bích cũng được quy định bằng DN. Khi sử dụng, việc chọn kích thước mặt bích phù hợp với các yếu tố khác trong hệ thống là rất quan trọng để đảm bảo quá trình lắp đặt diễn ra dễ dàng, thuận lợi.
Phụ kiện này giúp lắp đặt nhanh chóng, chính xác, tạo mối kết nối chắc chắn, không gây rung lắc hay rò rỉ lưu chất khi sử dụng. Đồng thời giúp việc tháo lắp, sửa chữa dễ dàng hơn khi cần thiết.
Kích thước DN của mặt bích chính là lỗ rỗng nằm ở giữa mặt bích, lỗ tròn này cho phép lưu chất dễ dàng đi qua.
Một trong những loại vật tư ngành nước khác được quy định theo hệ DN chính là các loại phụ kiện nối ống. Chúng được chế tạo từ nhiều chất liệu như inox, gang, đồng, thép, nhựa… được sản xuất với nhiều hình dáng, kích thước khác nhau.
Phụ kiện nối ống có chức năng kết nối các đường ống riêng biệt với nhau để tạo thành một hệ thống khép kín, cho phép lưu chất dễ dàng chuyển hướng dòng chảy hoặc rẽ nhánh khi cần thiết, đồng thời ngăn chặn rò rỉ lưu chất.
Với chức năng trên, kích thước tiêu chuẩn của phụ kiện nối ống được quy định theo hệ DN để thuận tiện lựa chọn kích thước và phù hợp với kích thước của đường ống, van công nghiệp… Một số loại phụ kiện nối ống phổ biến hiện nay:

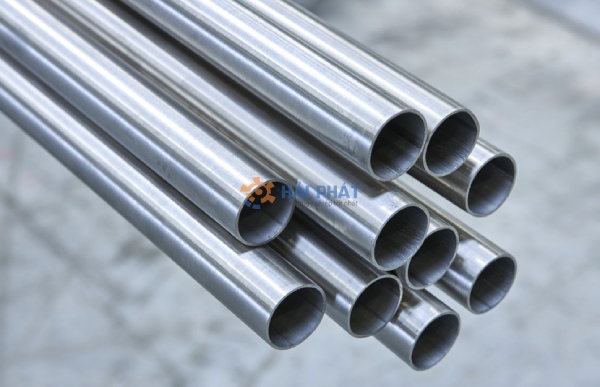

Một trong những sản phẩm được quy định bởi kích thước DN là các loại ống nước (ống gang, ống thép, ống inox…). Do vai trò quan trọng và sự phổ biến của ống trong các hệ thống dẫn nước, việc áp dụng một ký hiệu kích thước chung là rất cần thiết. Điều này không chỉ giúp các nhà sản xuất thiết kế sản phẩm đạt tiêu chuẩn mà còn giúp khách hàng dễ dàng hơn trong việc chọn lựa loại ống phù hợp.
Mỗi ký hiệu kích thước DN của ống sẽ kèm theo độ dày thành ống và kích thước ngoài, giúp dễ dàng đọc và hiểu các thông số kỹ thuật của sản phẩm. Ngoài việc lựa chọn kích thước ống, người dùng cũng sẽ thuận tiện hơn khi chọn các thiết bị và phụ kiện tương ứng có kích thước đồng nhất, từ đó tạo thành một hệ thống bền vững.
Ví dụ, nếu đường ống có kích thước DN80, người dùng cần lựa chọn các loại van công nghiệp, mặt bích, phụ kiện nối cũng có kích thước DN80.
DN là ký hiệu dùng để chỉ đường kính trong của ống – tức khoảng cách giữa hai cạnh đối diện của lỗ rỗng bên trong ống, giúp lưu chất dễ dàng lưu thông. Dựa vào ký hiệu DN, người dùng có thể dễ dàng lựa chọn các loại van công nghiệp, thiết bị, phụ kiện và ống đồng nhất về kích thước, đảm bảo việc lắp đặt hệ thống thuận tiện, chắc chắn và ngăn ngừa rò rỉ lưu chất.
Kích thước DN cũng có thể chuyển đổi sang hệ inch hoặc mm, giúp người dùng dễ dàng hình dung về thiết kế và kích thước của sản phẩm khi xem thông số kỹ thuật. Dưới đây là bảng quy đổi ước tính chung cho các loại van công nghiệp, đường ống, thiết bị, phụ kiện:
| DN | Inch | mm |
| DN 10 | 3/8 | ~ Ø 17 mm |
| DN 15 | 1/2 | ~ Ø 21 mm |
| DN 20 | 3/4 | ~ Ø 27 mm |
| DN 25 | 1 | ~ Ø 34 mm |
| DN 32 | 1 1/4 | ~ Ø 42 mm |
| DN 40 | 1 1/2 | ~ Ø 48 mm |
| DN 50 | 2 | ~ Ø 60 mm |
| DN 65 | 2 1/2 | ~ Ø 73 mm |
| DN 80 | 3 | ~ Ø 89 mm |
| DN 100 | 4 | ~ Ø 114 mm |
| DN 125 | 5 | ~ Ø 141 mm |
| DN 150 | 6 | ~ Ø 168 mm |
| DN 200 | 8 | ~ Ø 219 mm |
| DN 250 | 10 | ~ Ø 273 mm |
| DN 300 | 12 | ~ Ø 324 mm |
| DN 350 | 14 | ~ Ø 356 mm |
| DN 400 | 16 | ~ Ø 406 mm |
| DN 450 | 18 | ~ Ø 457 mm |
| DN 500 | 20 | ~ Ø 508 mm |
| DN 600 | 24 | ~ Ø 558 mm |

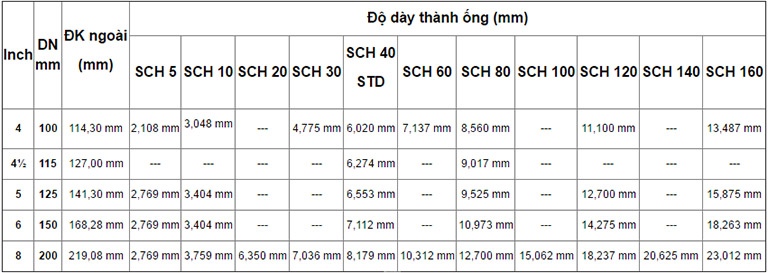

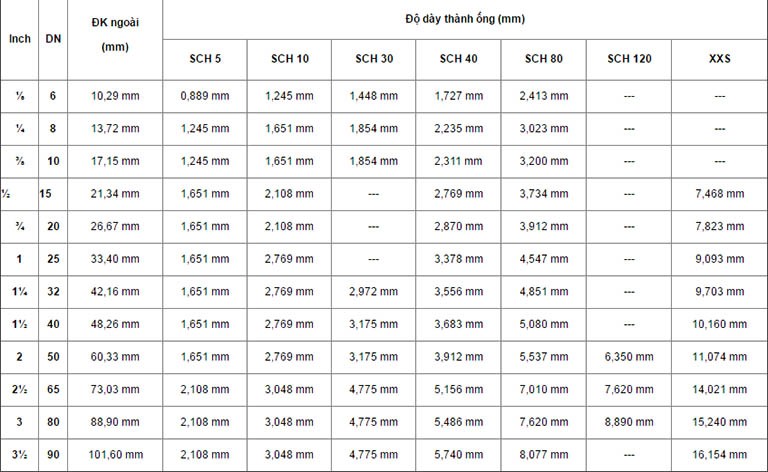

Kích thước DN quy định cho kích thước tiêu chuẩn của đường ống, giúp người dùng dễ dàng lựa chọn các loại van công nghiệp, mặt bích, và phụ kiện nối phù hợp để lắp đặt vào hệ thống. Mỗi kích thước DN khác nhau sẽ có thông số riêng về đường kính trong, đường kính ngoài và độ dày thành ống. Dưới đây là bảng chuyển đổi cụ thể kích thước DN sang mm, inch:
Van inox Hải Phát hiện là một trong những đơn vị hàng đầu tại Hà Nội chuyên phân phối thiết bị ngành nước như van công nghiệp, mặt bích, ống dẫn, các phụ kiện nối….Chúng tôi cung cấp đa dạng sản phẩm chính hãng từ những thương hiệu uy tín, với đầy đủ mẫu mã, kích thước, chất liệu, giá thành cạnh tranh.
Mỗi sản phẩm do Vaninox Hải Phát cung cấp đều đi kèm chứng chỉ CO-CQ, được bảo hành chính hãng theo quy định của nhà sản xuất, trải qua quy trình kiểm định nghiêm ngặt trước khi xuất xưởng. Do đó, quý khách có thể hoàn toàn tin tưởng khi lựa chọn mua hàng tại đây.
Với kho hàng rộng lớn, chúng tôi luôn sẵn có nguồn hàng, đáp ứng nhanh chóng các dự án và công trình trên toàn quốc. Ngoài ra, chúng tôi còn cung cấp dịch vụ giao hàng, lắp đặt và hướng dẫn sử dụng chi tiết theo yêu cầu của khách hàng.
Để mua các loại van công nghiệp và thiết bị ngành nước, xin vui lòng liên hệ Vaninox Hải Phát qua hotline 0961 882 338.
Trên đây là những thông tin chi tiết giải đáp DN là gì? Có thể thấy, DN là một ký hiệu quan trọng, đóng vai trò lớn trong các hệ thống công nghiệp và dân dụng. Ký hiệu này thiết lập các tiêu chuẩn kích thước thống nhất cho nhiều loại van công nghiệp, thiết bị, phụ kiện, đường ống, giúp người dùng dễ dàng lựa chọn. Đồng thời, cũng hỗ trợ các nhà sản xuất tạo ra sản phẩm có kích thước tiêu chuẩn, ứng dụng linh hoạt trong hầu hết các hệ thống trên toàn cầu.
Ngoài ra, nếu có nhu cầu được tư vấn kỹ hơn về các sản phẩm van công nghiệp, ống dẫn, mặt bích, phụ kiện nối… hãy liên hệ ngay với Vaninox Hải Phát để được tư vấn và báo giá cụ thể.
