Ball valve là gì? Cấu tạo, phân loại và ứng dụng
Ball valve là một loại van thông dụng, được sử dụng phổ biến trong công nghiệp và dân dụng. Van có chức năng đóng mở, điều tiết dòng chảy lưu chất. Để đáp ứng nhu cầu sử dụng đa dạng, ball valve được sản xuất với nhiều kiểu thiết kế, kích thước và vật liệu khác nhau. Vậy ball valve là gì? Hãy cùng Van Hải Phát tìm hiểu chi tiết trong bài viết dưới đây.

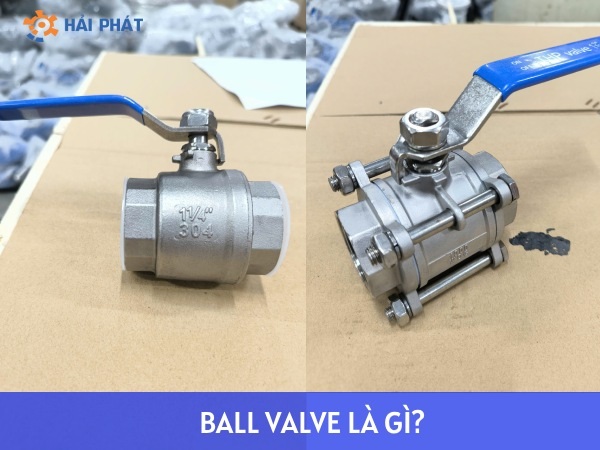

Ball valve là gì?
Ball valve là tên tiếng Anh của van bi – một loại van công nghiệp được sử dụng phổ biến trong nhiều lĩnh vực sản xuất và đời sống với chức năng chính là đóng mở, kiểm soát, điều tiết dòng chảy lưu chất đi qua van.
Đặc điểm nổi bật của dòng van này là thiết kế đĩa van có hình dạng là một viên bi kim loại tròn, đục lỗ xuyên tâm. Lỗ xuyên tâm này chính là cửa van, là vị trí mà lưu chất dễ dàng đi qua để vào hệ thống. Bi van có khả năng quay một góc 90 độ, khi lỗ xuyên tâm vuông góc với dòng chảy, van đóng. Khi lỗ xuyên tâm trung với dòng chảy, van mở cho phép lưu chất đi qua. Ngoài ra, cũng có thể điều chỉnh bi van đóng mở góc nhỏ hơn 90 độ để thực hiện chức năng điều tiết. Với thiết kế đĩa van hình viên bi, khả năng chịu áp lực của đĩa van tương đối tốt, giúp thực hiện nhiệm vụ điều tiết hiệu quả.
Hiện nay trên thị trường có rất nhiều loại ball valve với thiết kế, chất liệu, kích thước, phương thức kết nối, phương thức vận hành khác nhau. Tùy từng môi trường lưu chất và quy mô hệ thống để lựa chọn loại van phù hợp.
Cấu tạo của Ball valve
Ball valve có cấu tạo bao gồm các bộ phận cơ bản sau:
- Thân van: Bộ phận này thường chế tạo từ các chất liệu như inox, gang, đồng, nhựa…nên có độ cứng tốt, có nhiệm vụ bảo vệ các bộ phận khác bên trong. Trên thân van thiết kế các chân ren hoặc mặt bích theo các tiêu chuẩn như JIS, DIN, ANSI, BS…để kết nối với đường ống. Đặc biệt, thân van được thiết kế với nhiều hình dạng như 1 mảnh, 2 mảnh hoặc 3 mảnh, 2 ngã hoặc 3 ngã, giúp lưu chất lưu thông theo nhiều hướng khác nhau.
- Đĩa van: Hay còn gọi là bi van, thiết kế với hình dạng là một viên bi kim loại rỗng, đục lỗ xuyên tâm. Bi van tiếp xúc trực tiếp với lưu chất nên được thường chế tạo từ các chất liệu có khả năng chống chịu tốt như inox, thép…
- Trục van: Bộ phận này thường được đúc nguyên khối từ các chất liệu chắc chắn như inox, thép… có khả năng chịu áp lực lớn, nhiệt độ cao, chống ăn mòn và oxy hóa. Trục van có dạng hình trụ với các chân ren thiết kế ở một đầu, dùng để kết nối bộ phận điều khiển với đĩa van, thực hiện nhiệm vụ nhận lực từ bộ điều khiển và làm quay bi van để đóng mở van.
- Gioăng làm kín: Đây là phụ kiện dùng để đệm vào giữa các vị trí kết nối của mặt bích hoặc các vị trí tiếp xúc giữa đĩa van và thân van. Gioăng làm kín thường được sản xuất bằng các vật liệu có độ đàn hồi cao như cao su EPDM, teflon, NBR, PTFE, nilon, viton… có chức năng tạo độ kín tuyệt đối, tránh gây rò rỉ lưu chất, giúp thiết bị vận hành êm ái.
- Bộ phận điều khiển: Bao gồm 3 phương thức điều khiển chính là tay gạt, điều khiển điện hoặc điều khiển khí nén. Phần tay gạt chế tạo từ gang, thép hoặc inox, nằm ngay trên thân van, khi sử dụng chỉ cần kéo tay gạt sang bên trái hoặc phải để đóng mở van. Van bi điều khiển điện hoặc khí nén vận hành tự động bằng cách cung cấp điện áp hoặc khí nén phù hợp.
Các loại ball valve phổ biến
Theo vật liệu chế tạo
- Van bi đồng: Van chế tạo từ đồng thau, có kích thước từ DN15 – DN50. Van bi đồng có khả năng chịu áp lực và nhiệt độ cao, thường lắp đặt cho các hệ thống công trình dân dụng. Tuy nhiên, loại van này rất dễ hư hỏng nếu sử dụng trong môi trường hóa chất, axit.
- Van bi inox: Đây là dòng van bi cao cấp, được chế tạo từ chất liệu inox 304, inox 316 với khả năng chịu nhiệt độ cao và áp suất lớn. Ngoài ra, van còn có độ bền cơ học, khả năng chống ăn mòn tốt, chống ăn mòn hiệu quả nên được ứng dụng trong nhiều môi trường lưu chất, bao gồm cả điều kiện khắc nghiệt.
- Van bi gang: Van chế tạo từ chất liệu gang cầu, gang xám… nên có độ bền cao, chịu áp lực và nhiệt độ tốt, giá thành rẻ. Do đó, van được lựa chọn và ứng dụng phổ biến trong nhiều hệ thống.
- Van bi nhựa: Van được chế tạo từ nhựa PVC, uPVC, cPVC nên có giá thành rẻ, khả năng chống ăn mòn tuyệt vời, phù hợp sử dụng cho môi trường hóa chất ăn mòn, axit, kiềm, muối. Tuy nhiên, van bi nhựa lại bị hạn chế bởi nhiệt độ tối đa 80oC và áp suất lớn tối đa PN10.
Theo thiết kế thân van
- Van bi 1 mảnh: Loại van này đúc nguyên khối với hình dạng tương tự một ống hình trụ, có kích thước nhỏ, độ chắc chắn cao, không gây rò rỉ lưu chất. Tuy nhiên, với thiết kế 1 mảnh nên sẽ gây khó khăn cho quá trình vệ sinh, sửa chữa các bộ phận bên trong.

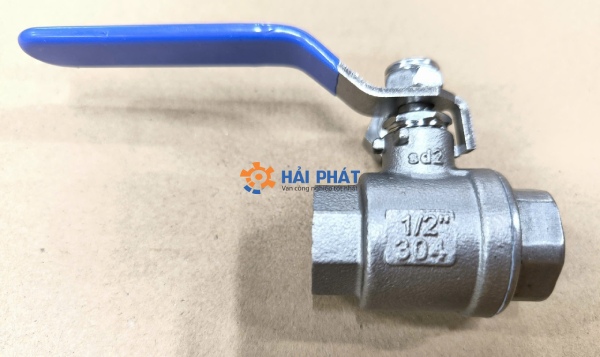

- Van bi 2 mảnh: Là dòng van có thiết kế với 2 mảnh tách biệt, kết nối với nhau bằng bulong – đai ốc. Ưu điểm của van bi 2 mảnh là dễ dàng thay thế các chi tiết, linh kiện trong thân van.

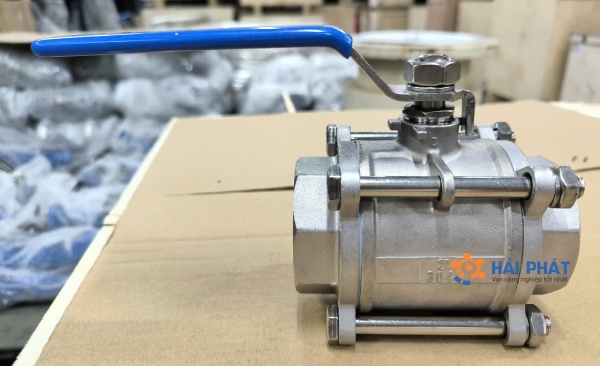

- Van bi 3 mảnh: Van có thiết kế 3 mảnh riêng biệt, kết nối với nhau bằng bulong, đai ốc. Với thiết kế đặc biệt này, van bi 3 mảnh có khả năng chịu áp lực lớn, hoạt động ổn định trong các điều kiện môi trường khác nhau.
Theo hướng dòng chảy
- Van bi 2 ngã: Đây là loại van bi có thiết kế hai cửa, một cửa ra và một cửa vào, cho phép lưu chất đi theo hướng thẳng mà không thể rẽ nhánh. Lưu chất khi đi qua van thường giữ được tốc độ và lưu lượng như ban đầu.
- Van bi 3 ngã: Là dòng van bi có thân van hình chữ T, thiết kế bi van dạng chữ T và dạng chữ L. Đối với bi van dạng chữ T, lưu chất có thể lưu thông qua cả 3 hướng hoặc lưu thông 2 cửa và đóng 1 cửa. Đối với dạng L thì lưu chất đi qua 2 hướng và đóng 1 hướng.
Theo kiểu kết nối
- Van bi nối ren: Là dòng van bi kết nối với đường ống theo dạng ren tiêu chuẩn, thường được áp dụng cho kích thước van nhỏ hơn DN50. Khi lắp đặt, người vận hành chỉ cần vặn siết vòng ren vào đường ống sao cho vừa đủ chắc chắn.
- Van bi nối bích: Van kết nối với đường ống theo dạng mặt bích theo các tiêu chuẩn như JIS, DIN, ANSI, BS…Với kết nối mặt bích giúp đảm bảo độ chắc chắn, độ kín, không bị rung lắc khi hoạt động. Thông thường, van bi nối bích có kích thước lớn, thường từ DN50 trở lên.
Theo phương thức vận hành
- Van bi tay gạt: Loại van này vận hành thủ công bằng tay thông qua một tay gạt thiết kế ngay trên thân van. Để đóng mở van, chỉ cần kéo tay gạt sang bên trái hoặc phải. Kiểu vận hành này vô cùng đơn giản, không đòi hỏi chuyên môn cao, chi phí lắp đặt thấp.
- Van bi điều khiển điện: Đây là loại van bi vận hành tự động bằng cách cung cấp điện áp phù hợp cho bộ truyền động điện. Điện áp sử dụng có thể là 24V, 220V… Van bi điện có khả năng đóng mở nhanh, thường từ 10 – 20s với độ chính xác gần như tuyệt đối. Loại van này có thể lắp đặt ở các vị trí như trên cao, dưới sâu, vị trí nguy hiểm, môi trường độc hại mà người vận hành không thể với tới. Đồng thời có thể điều khiển từ xa, cùng lúc nhiều thiết bị mà không ảnh hưởng đến năng suất.

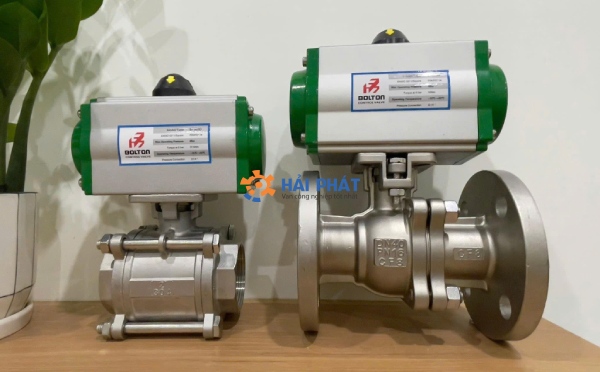

- Van bi điều khiển khí nén: Loại van này cũng vận hành tự động bằng cách cung cấp khí nén cho bộ điều khiển khí nén. Ưu điểm nổi bật của van bi khí nén là độ an toàn tuyệt đối, không xảy ra tình trạng chập nổ hay cháy điện, thời gian đóng mở nhanh chỉ từ 1-3s. Tương tự như van bi điện, van bi điều khiển khí nén có thể lắp đặt ở nhiều vị trí khác nhau.
Đặc điểm của ball valve
Ball valve được sử dụng phổ biến và nhận được nhiều đánh giá cao từ người dùng bởi những đặc điểm nổi bật sau:
- Thiết kế đơn giản, hiện đại, trọng lượng nhẹ, giúp vận chuyển, lắp đặt dễ dàng.
- Chức năng đóng mở, kiểm soát, điều tiết dòng chảy lưu chất hiệu quả.
- Có thể lựa chọn nhiều phương thức vận hành như thủ công bằng tay gạt giúp tiết kiệm chi phí năng lượng, lắp đặt hoặc điều khiển tự động bằng điện, khí nén cho phép điều khiển từ xa, cùng lúc nhiều thiết bị với độ chính xác cao, thời gian thực hiện nhanh.
- Chất liệu chế tạo đa dạng, phù hợp sử dụng trong các môi trường lưu chất lỏng, khí nén, hơi nóng với áp suất lớn, nhiệt độ cao, chất gây ăn mòn, oxy hóa….
- Hỗ trợ nhiều phương thức kết nối như nối ren, mặt bích, nối hàn…
- Vận hành êm ái, không rung lắc khi sử dụng, không tạo ra tiếng ồn lớn, không gây rò rỉ lưu chất.
- Đảm bảo lưu chất đi qua van có lưu lượng cao, không bị cản trở.
- Thao tác vận hành đơn giản, dễ dàng, không tốn nhiều công sức.
- Thuận tiện bảo dưỡng, sửa chữa, thay linh kiện khi cần.
- Giá thành rẻ hơn so với các loại van công nghiệp khác.
Ứng dụng của ball valve
Hiện nay, ball valve được ứng dụng rộng rãi trong nhiều hệ thống, lĩnh vực khác nhau. Cụ thể:
- Nhà máy thực phẩm, dược phẩm, mỹ phẩm…
- Nhà máy sản xuất hóa chất, dung dịch tẩy rửa…
- Hệ thống cấp nước sạch, xử lý nước thải
- Hệ thống khí nén, hơi nóng như lò hơi, nồi hơi, nồi hấp, lò sưởi…
- Nhà máy khai thác, lọc hóa xăng dầu, khí đốt, khí gas
- Nhà máy thủy điện, nhiệt điện…
- Hệ thống bể chứa, hồ bơi, đài phun nước
- Hệ thống tưới tiêu, chăn nuôi, nuôi trồng thủy sản…
- Hệ thống phòng cháy chữa cháy
- Hệ thống làm mát, làm lạnh…
- Nhà máy luyện kim
- Nhà máy sản xuất giấy, bột giấy, chế biến gỗ…
- Nhà máy may mặc, mía đường
- Nhà máy đóng tàu
- ….
Mua ball valve ở đâu chính hãng, uy tín?
Nếu quý khách đang tìm kiếm đơn vị cung cấp ball valve chính hãng, chất lượng cao với mức giá cạnh tranh thì Van Hải Phát là sự lựa chọn đáng tin cậy hàng đầu.
Tại sao nên chọn mua ball valve tại Van Hải Phát?
- Sản phẩm nhập khẩu trực tiếp, không qua trung gian, đầy đủ chứng chỉ CO – CQ.
- Hàng có sẵn với đa dạng mẫu mã, chất liệu, kích thước, xuất xứ.
- Giao hàng nhanh chóng tận nơi trên toàn quốc.
- Bảo hành chính hãng 12 tháng, hỗ trợ đổi trả 1:1 nếu có lỗi do nhà sản xuất.
- Giá tốt nhất thị trường, chiết khấu cao cùng nhiều chương trình ưu đãi hấp dẫn.
- Tư vấn tận tình 24/7, hỗ trợ khách hàng mọi lúc mọi nơi.
Để được tư vấn chi tiết và nhận báo giá ball valve tốt nhất, vui lòng liên hệ Van Hải Phát qua hotline 0961 882 338.
