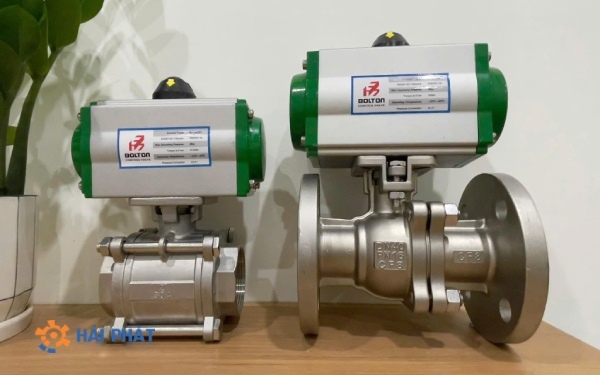

Van Bi Điều Khiển Khí Nén

Van bi điều khiển khí nén là sự kết hợp giữa van bi và bộ điều khiển khí nén, giúp thực hiện chức năng đóng mở, điều tiết dòng chảy lưu chất. Thiết bị được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, hệ thống hóa chất, dẫn hơi, khí, phòng cháy chữa cháy (PCCC), các nhà máy chế biến, sản xuất…. Van bi khí nén có kích thước và mẫu mã đa dạng, đáp ứng các nhu cầu sử dụng khác nhau.

Giới thiệu van bi điều khiển khí nén

Van bi điều khiển khí nén hay van bi khí nén, van bi điều khiển bằng khí nén có tên tiếng Anh Pneumatic Actuator Ball Valve (viết tắt là Pneumatic Ball Valve). Đây là loại van được sử dụng để đóng mở, kiểm soát và điều tiết dòng chảy lưu chất thông qua bộ phận viên bi có thiết kế lỗ xuyên tâm bên trong thân van. Tương tự như van bi điều khiển điện, van bi khí nén vận hành hoàn toàn tự động bằng cách cung cấp khí nén cho bộ điều khiển.

Cấu tạo của van bao gồm hai phần chính: thân van bi và bộ truyền động khí nén. Van hoạt động theo hai phương thức điều khiển chính là ON/OFF và tuyến tính. Nhờ thiết kế này, van bi khí nén có khả năng vận hành nhanh chóng, chính xác, với thời gian đóng mở chỉ từ 1-3 giây. Điều này giúp van có thể lắp đặt tại nhiều vị trí khác nhau, kể cả những khu vực nguy hiểm mà con người khó tiếp cận.

Hiện nay, van bi điều khiển khí nén được ứng dụng rộng rãi trong nhiều hệ thống và ngành công nghiệp, bao gồm hệ thống cấp thoát nước, đường ống dẫn khí, hơi, hóa chất, dây chuyền sản xuất tại các nhà máy, các lĩnh vực khai thác, lọc hóa dầu và nhiều ngành công nghiệp khác.

Thông số kỹ thuật van bi khí nén

• Kích cỡ: DN15 – DN200
• Chất liệu chế tạo thân: Inox, nhựa
• Bộ điều khiển: Hợp kim nhôm
• Gioăng kín: PTFE
• Tiêu chuẩn: IP67, IP68
• Kết nối: Lắp ren, mặt bích
• Tiêu chuẩn mặt bích: JIS, BS, ANSI
• Dạng đóng mở: ON/OFF, tuyến tính
• Dạng tác động: Tác động đơn, tác động kép
• Thời gian vận hành: 1 – 3 giây
• Áp suất khí nén: 3 – 8 bar
• Áp lực hoạt động: PN10, PN16
• Nhiệt độ hoạt động: – 10 độ C ~ 180 độ C
• Thương hiệu: Bolton, KosaPlus
• Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc
• Bảo hành: 12 tháng

Cấu tạo của van bi điều khiển khí nén

Van bi khí nén có cấu tạo bao gồm 2 thành phần chính: Van bi cơ và bộ điều khiển khí nén.

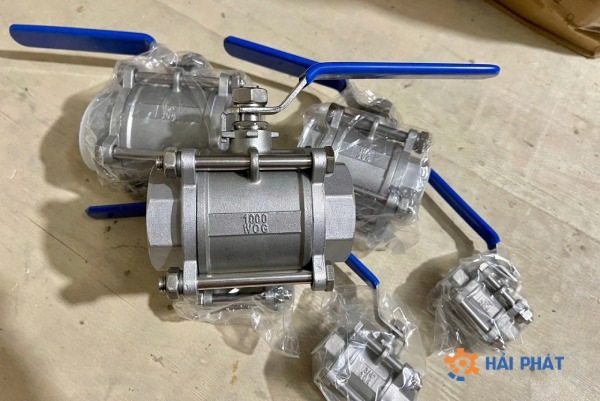

Van bi cơ

Van bi được cấu tạo từ các bộ phận chính gồm thân van, bi van (đĩa van), trục van và gioăng làm kín. Van bi trực tiếp tham gia vào quá trình đóng mở, điều tiết dòng chảy lưu chất.

• Thân van bi: Được chế tạo từ các vật liệu có độ bền như inox, nhựa, giúp tăng khả năng chống ăn mòn, chịu lực tốt và chống oxy hóa. Thân van có thiết kế khá đa dạng bao gồm loại 1 mảnh, 2 mảnh, 3 mảnh, hoặc dạng 3 ngã…Đây cũng là bộ phận kết nối với đường ống theo dạng lắp ren hoặc mặt bích.
• Đĩa van (bi van): Là bộ phận có hình dạng viên bi với lỗ rỗng xuyên tâm, thường được làm từ thép hoặc inox có độ cứng cao. Kích thước bi van có thể bằng hoặc nhỏ hơn kích thước đường ống, có khả năng xoay 90 độ để đóng/mở và điều tiết lưu lượng dòng chảy.
• Trục van: Bộ phận này kết nối bi van với bộ điều khiển khí nén, truyền lực để xoay viên bi theo yêu cầu vận hành. Trục van thường được làm từ thép không gỉ hoặc inox để đảm bảo độ bền, khả năng chịu lực tốt.
• Gioăng làm kín: Được đặt giữa đĩa van và thân van nhằm ngăn chặn rò rỉ lưu chất, giảm tiếng ồn, giúp van vận hành êm ái, không rung. Gioăng thường được làm từ các vật liệu có độ đàn hồi cao như PTFE, EPDM, NBR…

Bộ điều khiển khí nén

Bộ điều khiển khí nén hay bộ truyền động khí nén (Pneumatic actuator)  có nhiệm vụ tiếp nhận và chuyển đổi khí nén thành cơ năng để thực hiện thao tác đóng/mở van. Phần vỏ ngoài của bộ điều khiển thường được chế tạo từ hợp kim nhôm nguyên khối và phủ lớp sơn epoxy giúp tăng độ bền. Bên trong bộ điều khiển bao gồm các chi tiết như piston, trục, bánh răng, lò xo, xi lanh khí nén. Các chi tiết này liên kết chặt chẽ với nhau, tạo lực truyền động để thiết bị hoạt động hiệu quả.

Bộ điều khiển được thiết kế theo các tiêu chuẩn IP67, IP68, giúp chống nhiễm từ, chống nước, chống bụi, và hạn chế quá trình oxy hóa do môi trường, đảm bảo độ bền và tuổi thọ cao. Thiết bị vận hành theo hai chế độ chính: đóng mở ON/OFF hoàn toàn và đóng mở tuyến tính theo các góc.

Nguyên lý hoạt động của van bi khí nén

Van bi điều khiển khí nén hoạt động theo nguyên lý sau:

Ở trạng thái ban đầu, lỗ xuyên tâm của bi van nằm vuông góc với đường ống, ngăn chặn lưu chất đi qua. Để mở van, chỉ cần cấp khí nén cho bộ điều khiển. Bộ phận này chuyển hóa áp lực khí nén thành cơ năng, tạo ra lực mô-men xoắn tác động lên trục van. Trục van quay kéo bi van xoay theo, đến khi lỗ xuyên tâm của bi van song song với đường ống thì van mở, cho phép lưu chất lưu thông dễ dàng.

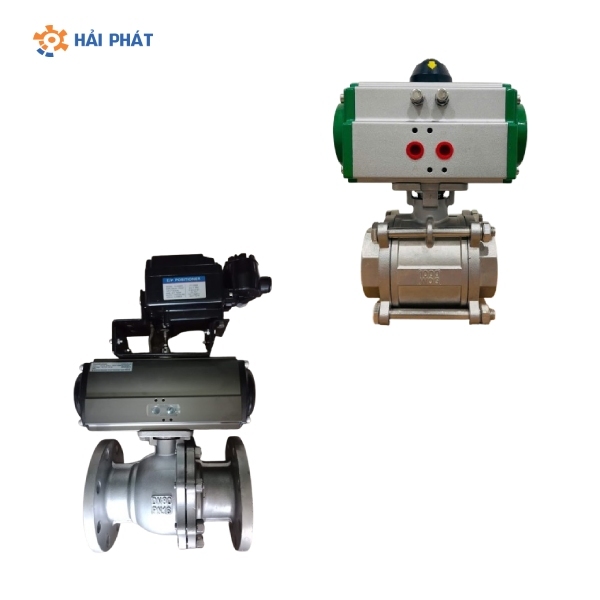

Để đóng van, đối với dạng tác động đơn, chỉ cần ngừng cấp khí nén, lò xo sẽ đưa van về vị trí ban đầu. Đối với van tác động kép, cần cấp thêm một lần khí nén để đưa van về vị trí ban đầu.

Các loại van bi điều khiển khí nén

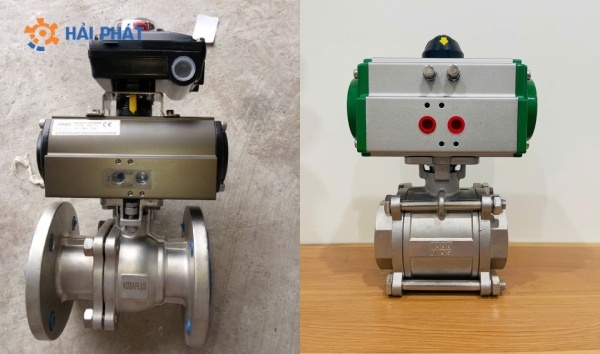

Van bi inox điều khiển khí nén

Van bi inox khí nén thường chế tạo từ inox 304, inox 316…Đây là chất liệu chất lượng cao có nhiều ưu điểm nổi bật như khả năng chịu áp lực dòng chảy lớn mà không bị nứt vỡ, chịu được nhiệt độ cao, chống oxy hóa, chống ăn mòn vượt trội. Tuy nhiên, so với các loại van làm từ vật liệu khác, van bi inox điều khiển khí nén thường có giá thành cao hơn.

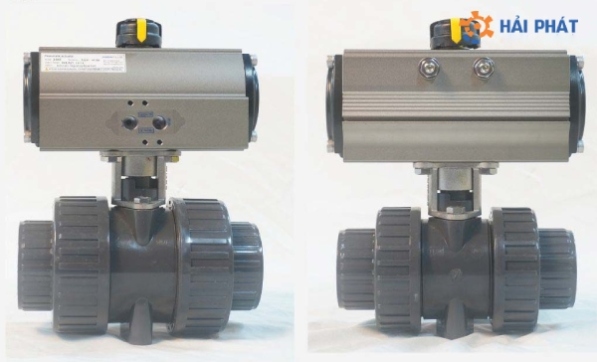

Van bi nhựa điều khiển khí nén

Van bi nhựa khí nén được làm từ các loại nhựa như PVC, UPVC, CPVC… với ưu điểm nổi bật là khả năng chống ăn mòn và chống oxy hóa cao, có giá thành hợp lý. Loại van này thường được sử dụng trong các môi trường có tính ăn mòn như hóa chất, axit, kiềm, nước muối, nước thải, dung dịch tẩy rửa… Tuy nhiên, nhược điểm của van bi nhựa điều khiển khí nén là khả năng chịu áp lực và nhiệt độ thấp.

Van bi 3 ngã điều khiển khí nén

Van bi 3 ngã khí nén có chức năng điều chỉnh dòng chảy lưu chất trong hệ thống. Với thiết kế thân van gồm 3 cổng, van dễ dàng chuyển đổi hướng dòng chảy. Tùy theo thiết kế bi van dạng chữ T hoặc chữ L mà số cửa đóng mở sẽ có sự khác biệt. Hiện nay, loại van này được sử dụng phổ biến trong các hệ thống yêu cầu phân chia hoặc thay đổi dòng chảy theo nhiều hướng.

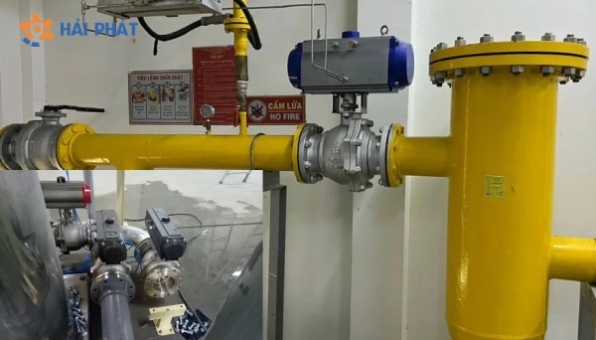

Van bi điều khiển khí nén được lắp đặt ở đâu?

Van bi khí nén có vai trò quan trọng trong việc đóng mở, kiểm soát, điều tiết dòng chảy lưu chất đi qua van. Với độ chính xác cao, vận hành tự động, đảm bảo an toàn, van bi điều khiển khí nén được ứng dụng rộng rãi trong các hệ thống, lĩnh vực như:

• Hệ thống cấp nước, xử lý nước
• Hệ thống PCCC
• Hệ thống làm lạnh, làm mát, điều hoà không khí
• Hệ thống dẫn hơi nóng, khí nén
• Hệ thống hoá chất, dung dịch tẩy rửa, nước biển….
• Hệ thống thủy lợi, tưới tiêu, chăn nuôi
• Nhà máy thủy điện, nhiệt điện
• Nhà máy luyện kim
• Nhà máy thực phẩm, nước uống, sữa, bia rượu, dược phẩm, mỹ phẩm…
• Ngành công nghiệp khai thác khoáng sản, lọc hóa xăng dầu
• Ngành công nghiệp xây dựng, dệt may, sản xuất giấy, bột giấy…
• Ngành đóng tàu
• …..

Đánh giá ưu và nhược điểm của van bi khí nén

Ưu điểm

Van bi điều khiển khí nén có ưu điểm nổi bật như sau:

• Khả năng đóng mở, kiểm soát, điều tiết lưu chất hiệu quả.
• Thiết kế van nhỏ gọn, hiện đại, dễ dàng lắp đặt ở những nơi có không gian chật hẹp.
• Sử dụng nguồn năng lượng khí nén sạch, có độ an toàn cao nên không gây chập cháy hay om điện.
• Bộ điều khiển khí nén sản xuất theo tiêu chuẩn IP67, IP68, chế tạo từ hợp kim nhôm nguyên khối giúp chống bụi, chống nhiễm từ.
• Thời gian đóng mở nhanh chóng, chỉ mất từ 1 – 3 giây.
• Van vận hành hoàn toàn tự động, dễ dàng điều khiển từ xa, nhiều thiết bị cùng lúc mà không cần lực tác động từ con người, giúp tiết kiệm công sức.
• Phương thức đóng mở đa dạng như ON/OFF, tuyến tính, đáp ứng các mục đích sử dụng khác nhau.
• Chất liệu chế tạo van đa dạng như inox, nhựa…đảm bảo độ bền, khả năng chịu áp lực, nhiệt độ, chống ăn mòn.
• Hỗ trợ các phương thức kết nối như lắp ren, mặt bích, giúp lắp đặt dễ dàng.

Nhược điểm

Bên cạnh ưu điểm, van bi khí nén cũng có một số nhược điểm cần chú ý như:

• Kích thước van bị giới hạn đến DN200, nhỏ hơn so với một số loại van điều khiển khí nén khác như van cầu, van cổng, van bướm…
• Cần cung cấp khí nén liên tục để đảm bảo van hoạt động ổn định.

Báo giá van bi điều khiển khí nén

Giá van bi điều khiển khí nén có thể thay đổi tùy theo số lượng, kích thước, chất liệu, kiểu kết nối, phương thức vận hành, xuất xứ…Vì vậy, để nhận báo giá chi tiết, quý khách vui lòng liên hệ Van Hải Phát qua hotline 0961 882 338.

Mua van bi điều khiển bằng khí nén chính hãng tại Van Hải Phát

Van Hải Phát là một trong những đơn vị uy tín trong lĩnh vực nhập khẩu và phân phối thiết bị van công nghiệp, van điều khiển, đồng hồ đo lường, phụ kiện với nhiều chính sách và ưu đãi hấp dẫn.

Với bề dày kinh nghiệm trong lĩnh vực van công nghiệp, Van Hải Phát không ngừng nghiên cứu, nhập khẩu và cung cấp các dòng van hiện đại nhằm nâng cao hiệu suất vận hành của hệ thống, mang lại hiệu quả tối ưu nhất. Khi mua van bi khí nén tại Van Hải Phát, quý khách sẽ được hưởng mức giá ưu đãi cùng nhiều chính sách hấp dẫn, bảo hành và đổi trả theo quy định của nhà sản xuất. Chúng tôi cam kết cung cấp đầy đủ giấy tờ liên quan, hỗ trợ giao hàng tận nơi và lắp đặt theo yêu cầu.

Nếu quý khách quan tâm hoặc có nhu cầu mua van bi điều khiển khí nén, vui lòng liên hệ ngay với Van Hải Phát qua hotline 0961 882 338.
