Van điện từ khí nén là thiết bị điều khiển lưu lượng dòng chảy khí, cho phép phân chia một luồng khí thành nhiều đường dẫn khác nhau bằng cách sử dụng từ trường sinh ra từ dòng điện để điều khiển van đóng mở. Để hiểu rõ hơn về loại van này, hãy cùng Van inox Hải Phát tìm hiểu thêm thông tin trong bài viết dưới đây.
Nội dung chính

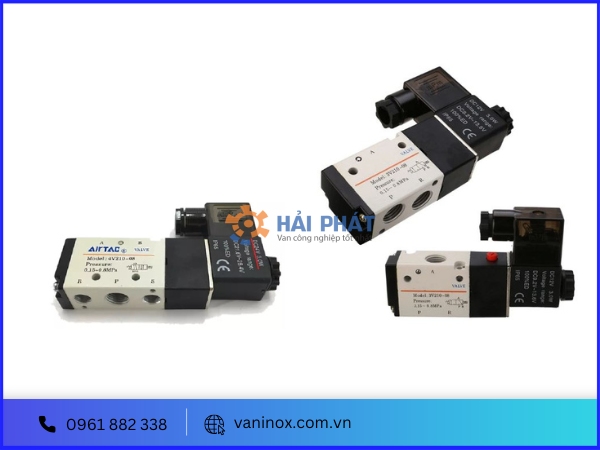

Van điện từ khí nén hay van solenoid khí nén, van đảo chiều khí nén, van điện khí nén (có tên tiếng anh Pneumatic solenoid valve) là một thiết bị quan trọng, chuyên dụng, được sử dụng phổ biến trong các hệ thống cung cấp và phân phối khí nén. Van thường được lắp đặt trên thiết bị với chức năng chính là đóng, mở dòng khí nén hoặc điều chỉnh hướng của khí nén để cung cấp cho thiết bị hoạt động.
Hiện nay, van solenoid khí nén có nhiều loại với các tùy chọn khác nhau để đáp ứng nhu cầu của người dùng, chẳng hạn như van 2/2, 3/2, 4/2, 5/2, 5/3, van điện từ 24V, 220V…Van có hai dạng chính là thường đóng – NC (luôn ở trạng thái đóng khi không hoạt động) và dạng thường mở – NO (luôn ở trạng thái mở khi không hoạt động), sử dụng điện áp từ 12V, 24V, 110V, 220V, 380V.
Với thiết kế nhỏ gọn, đơn giản, giúp việc lắp đặt, kiểm tra và vệ sinh van dễ dàng, thuận tiện hơn. Thiết bị được chế tạo từ các chất liệu bền bỉ như inox, thép, đồng,… giúp chống hoen gỉ, chống oxy hóa, ăn mòn, hoạt động hiệu quả trong các điều kiện môi trường có nhiệt độ cao và áp suất lớn.

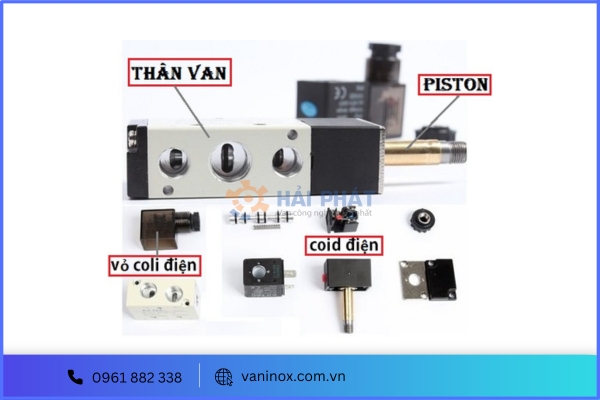

Một van điện từ khí nén hoàn chỉnh có cấu tạo bao gồm các bộ phận cơ bản sau:
Van điện từ có nguyên lý hoạt động đơn giản như sau:
Van hoạt động bằng cách cung cấp nguồn điện với mức điện áp phù hợp như 12V, 24V, 110V, 220V, tùy thuộc vào loại van. Khi cấp điện, cuộn coil tạo ra từ trường, giúp piston thắng lực của lò xo bên trong, từ đó piston di chuyển theo chiều lên hoặc xuống, hoặc từ trái qua phải. Khi ngừng cấp điện, lực lò xo lại thắng và đưa piston trở về vị trí ban đầu.
Cuộn coil đóng vai trò chuyển đổi điện năng thành cơ năng để thực hiện thao tác đóng mở van. Van điện từ thường có hai trạng thái:
Lưu ý:
Đây là dòng van thông dụng và phổ biến nhất hiện nay với thiết kế gồm 2 cổng và 2 trạng thái đóng, mở. Van điện khí nén 2/2 có thể ổn định đơn hoặc ổn định hai chiều, được ứng dụng rộng rãi trong các hệ thống khí nén hoạt động theo chu kỳ. Phần lớn van thường có thiết kế ổn định đơn và ở trạng thái thường đóng.
Van solenoid khí nén 3/2 được thiết kế với 3 cổng và 2 trạng thái hoạt động. Trong đó, 1 cổng được sử dụng để cấp khí, 2 cổng còn lại để thoát khí. Loại van này có khả năng kiểm soát việc cấp hoặc thoát khí của xi lanh tác động đơn. Van 3/2 có thể ổn định đơn hoặc ổn định hai chiều, cho phép khí nén đi qua theo hướng xác định và dừng lại sau một khoảng thời gian ngắn.
Van có thiết kế với 4 cổng kết nối, bao gồm: 1 cổng khí vào, 2 cổng khí ra và 1 cổng xả chung, cùng với 2 trạng thái hoạt động. Ưu điểm của loại van này là khả năng duy trì trạng thái ổn định theo 2 chiều, ngay cả khi mất điện hoặc xảy ra sự cố. Tuy nhiên, để giữ van ở trạng thái kích hoạt khi không sử dụng chế độ ổn định đơn, cần phải cung cấp khí nén liên tục để duy trì vị trí kích hoạt.
Loại van này có thiết kế với 5 cửa, bao gồm 1 cửa khí vào, 2 cửa khí ra, 2 cửa cấp khí và 2 trạng thái. Van solenoid khí nén 5/2 có khả năng điều khiển xi lanh tác động kép do có thể ổn định đơn hoặc ổn định hai chiều với 2 cổng đầu ra.
Khi ở trạng thái bình thường, không cấp khí nén, van sẽ đóng, cửa 1 thông với cửa 2, cửa 3 đóng, cửa 4 thông với cửa 5. Khi cấp điện, cửa 1 thông với cửa 4, cửa 2 thông với cửa 3, cửa 5 sẽ bị đóng, lúc này khí nén sẽ được dẫn qua van để đi đến xi lanh.
Dòng van này có thiết kế với 5 cổng: 1 cửa cấp khí, 2 cửa thực thi, 2 cửa xả; 3 vị trí gồm: vị trí không hoạt động – vị trí cấp nguồn thực thi 1, vị trí cấp nguồn thực thi 2. Van khí nén 5/3 giúp cung cấp, phân phối và điều tiết khí nén chuẩn xác, có thể sử dụng cho hệ thống điều khiển xi lanh đơn – đôi, động cơ khí nén.
Với khả năng phân phối và điều khiển dòng khí nén đến các thiết bị hoạt động bằng khí nén, van điện từ khí nén đã trở thành một thành phần thiết yếu trong nhiều hệ thống và lĩnh vực. Cụ thể:
Van inox Hải Phát là đơn vị hàng đầu chuyên cung cấp các loại van, thiết bị và phụ kiện công nghiệp chính hãng, bao gồm cả van điện từ khí nén. Với nhiều năm kinh nghiệm trong ngành, chúng tôi đã xây dựng được một thương hiệu đáng tin cậy, được khách hàng đánh giá cao và tin tưởng.
Tại Van inox Hải Phát, chúng tôi cung cấp sản phẩm van solenoid khí nén với nhiều kích thước, mẫu mã, phù hợp với nhu cầu sử dụng đa dạng của khách hàng. Tất cả sản phẩm đều được nhập khẩu chính hãng, đảm bảo chất lượng và hiệu suất hoạt động tối ưu.
Lợi ích khi mua hàng tại Vaninox Hải Phát:
Với sự nỗ lực không ngừng để mang đến sản phẩm và dịch vụ tốt nhất, Van inox Hải Phát đã trở thành địa chỉ tin cậy cho khách hàng khi có nhu cầu mua van điện từ khí nén chính hãng. Hãy liên hệ với chúng tôi qua hotline 0961 882 338 để được tư vấn và báo giá chi tiết nhất.
