Van cổng là thiết bị phổ biến, được ứng dụng rộng rãi trong nhiều ngành công nghiệp và dân dụng, đặc biệt là các hệ thống cấp thoát nước. Vậy van cổng là gì? cấu tạo và nguyên lý vận hành ra sao? Hãy cùng Van inox Hải Phát tìm hiểu chi tiết trong bài viết dưới đây.
Nội dung chính

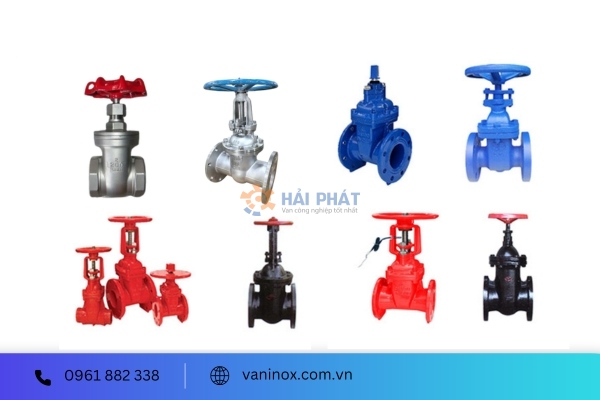

Van cổng (Gate Valve) hay van cửa, van chặn, van 2 chiều… là loại van được sử dụng phổ biến với mục đích chính là đóng/mở, cho phép hoặc ngăn chặn lưu chất đi qua, không khuyến khích sử dụng để điều tiết dòng chảy. Với thiết kế phần đĩa van có thể nâng lên, hạ xuống thông qua kết nối với bộ phận điều khiển, hoạt động tương tự như cánh cổng nên được gọi là van cổng.
Van có cấu tạo bao gồm các bộ phận cơ bản như thân van, đĩa van, ty van, nắp van, gioăng làm kín, bộ phận điều khiển….Với cấu tạo này, khi van mở hoàn toàn, đĩa van và dòng chảy không tiếp xúc với nhau nên không ảnh hưởng đến lưu lượng khi đi qua van.
Ưu điểm nổi bật của dòng van này là dễ dàng lắp đặt, bảo dưỡng, chất liệu chế tạo cao cấp giúp chống ăn mòn hiệu quả, kích thước đa dạng, không gây rung giật hệ thống khi vận hành….
Hiện nay, van cổng được ứng dụng phổ biến trong dân dụng và công nghiệp, điển hình như ngành công nghiệp thực phẩm, dược phẩm, công nghiệp hóa dầu, hàng hải, ô tô, nhà máy thủy điện, xử lý nước, nhiệt điện, hệ thống cấp thoát nước sạch, xử lý nước thải…

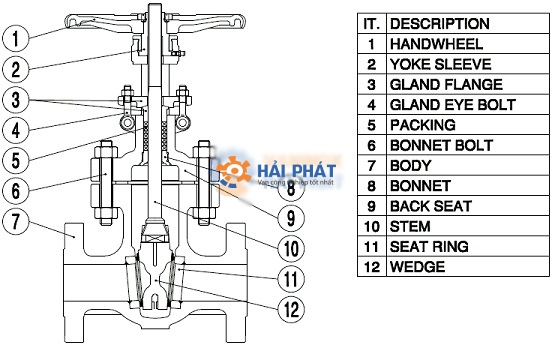

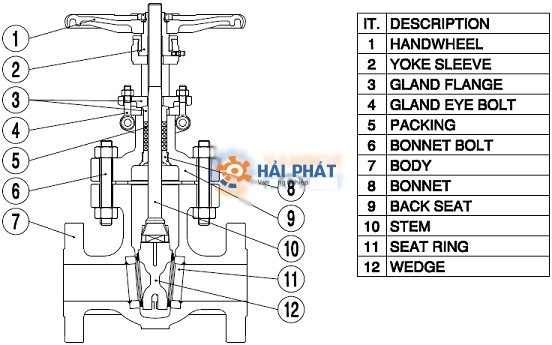

Mỗi loại van cổng thường có cấu tạo khác nhau. Tuy nhiên, về cơ bản, van thường có các bộ phận chính sau đây:
Nguyên lý hoạt động của van cổng tương đối đơn giản. Để mở van, người vận hành chỉ cần tác động một lực vào tay quay, lúc này trục van chuyển động khiến đĩa van di chuyển lên xuống như cánh cổng, cho phép hoặc ngăn chặn lưu chất đi qua. Một van chặn thường quay nhiều lần 360 độ để đóng hoặc mở van.
Khi đĩa van nâng lên, cho phép lưu chất dễ dàng di chuyển qua mà không gặp bất cứ cản trở nào. Ngược lại, khi đĩa van hạ xuống sẽ ngăn chặn hoàn toàn lưu chất đi qua.
Van cổng là lựa chọn ưu tiên hàng đầu của nhiều hệ thống bởi những ưu điểm sau:
Bên cạnh ưu điểm, van cổng cũng tồn tại một số nhược điểm sau:
Dựa theo các tiêu chí như thiết kế trục van, phương thức vận hành, kiểu kết nối, chất liệu chế tạo, van cổng được chia thành các loại phổ biến sau:

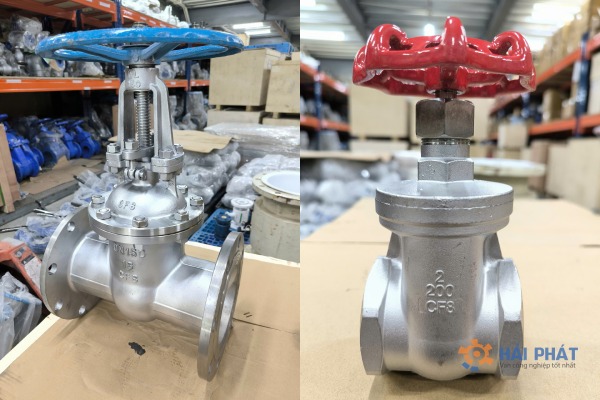

Loại van này chế tạo từ chất liệu inox cao cấp nên có độ bền tốt, khả năng chống ăn mòn hiệu quả, chuyên dùng cho môi trường hóa chất, nước mặn, nước có độ ăn mòn cao, môi trường có nhiệt độ, áp lực cao.
Van chế tạo từ chất liệu gang xám, gang cầu, bên ngoài phủ một lớp chống oxy hóa. Tuy nhiên do đặc tính của chất liệu gang nên van có khả năng chịu nhiệt và chống ăn mòn kém, không thể sử dụng cho môi trường hóa chất hay áp suất, nhiệt độ cao.
Với chất liệu chế tạo từ thép nên van có khả năng chịu được áp suất và nhiệt độ cao lên đến 400 độ C. Do đó, van cổng thép thường được ứng dụng trong các hệ thống hệ thống gas, nước nóng, dầu nóng….
Van chế tạo từ chất liệu đồng nên có khả năng chịu nhiệt độ thấp, chỉ khoảng 110 độ C. Van cổng đồng có kích thước nhỏ, DN100 là lớn nhất nên thường được sử dụng cho hệ thống nước sinh hoạt, tưới tiêu…
Dựa theo thiết kế trục van, van cổng bao gồm 2 loại: ty nổi và ty chìm.

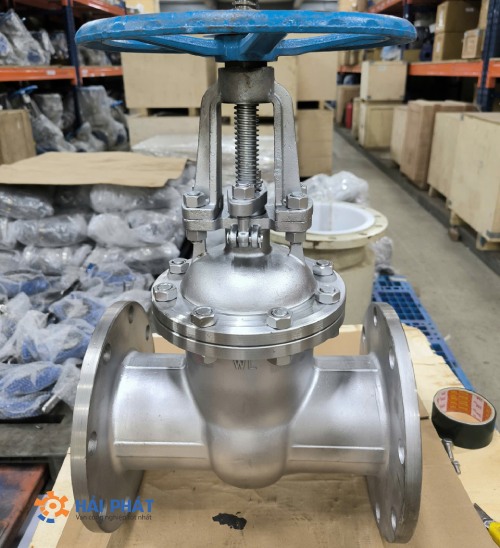

Đặc điểm dễ nhận biết nhất của van cổng ty nổi chính là phần trục ty nổi. Khi ty van nhô lên cao đồng nghĩa với van mở, ty van hạ xuống là van đóng.
Ưu điểm của dòng van này là dễ dàng quan sát hoạt động đóng mở từ bên ngoài. Ngoài ra, việc vệ sinh và bảo dưỡng định kỳ cũng dễ dàng hơn. Đặc biệt, phần trục xoay của van không bị hoen gỉ do không tiếp xúc với lưu chất.
Tuy nhiên thiết bị này cần một khoảng không gian đủ rộng để vận hành đóng mở. Bên cạnh đó, cần phải sử dụng van liên tục để tránh đóng mở gặp khó khăn do lâu ngày không sử dụng (trục van bị gỉ sét).

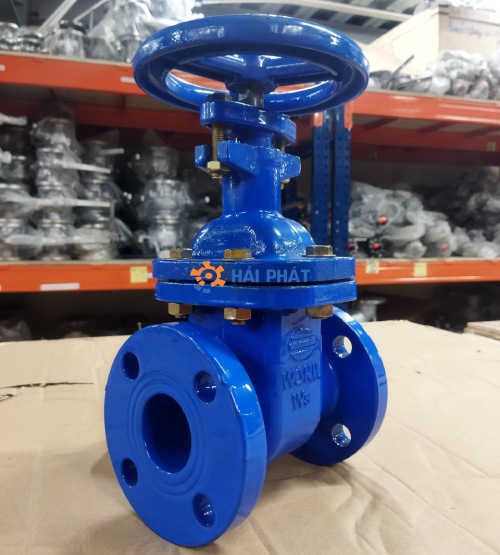

Trái ngược với van cổng ty nổi, phần ty van của van cổng ty chìm bị che khuất, nằm trong thân van. Nhược điểm của dòng van này là không thể quan sát trạng thái hoạt động từ bên ngoài. Cách duy nhất để kiểm tra là xoay tay quay vô lăng theo các chiều để xác định xem van đang mở hay đóng.
Tuy nhiên, do van không thay đổi kích thước khi sử dụng, vì thế nó thích hợp với những nơi có không gian hẹp hoặc hệ thống đường ống chôn ngầm dưới lòng đất.
Van cổng ty chìm có 2 loại: Van cổng ty chìm tay quay (sử dụng cho hệ thống ngoài trời) và van cổng ty chìm nắp chụp (sử dụng cho hệ thống ngầm).
Đây là phương thức vận hành phổ biến, thường sử dụng cho các hệ thống đường ống có kích thước nhỏ hoặc trung bình. Do vận hành thủ công 100% bằng tay, dựa vào sức người để đóng mở van. Vì thế, thời gian đóng mở sẽ chậm hơn so với điều khiển điện, khí nén.
Van vận hành tự động bằng motor điện, giúp tiết kiệm sức người. Để motor hoạt động, chỉ cần cung cấp nguồn điện phù hợp như 24v, 220v, 380v….
Tương tự như van cổng điện, van cổng điều khiển khí nén cũng vận hành tự động bằng cách cung cấp khí nén. Tay quay vô lăng được thay thế bằng một xi lanh khí nén. Nhờ tác động của áp lực khí nén, van tự động đóng mở nhờ vào chuyển động lên xuống của xi lanh.

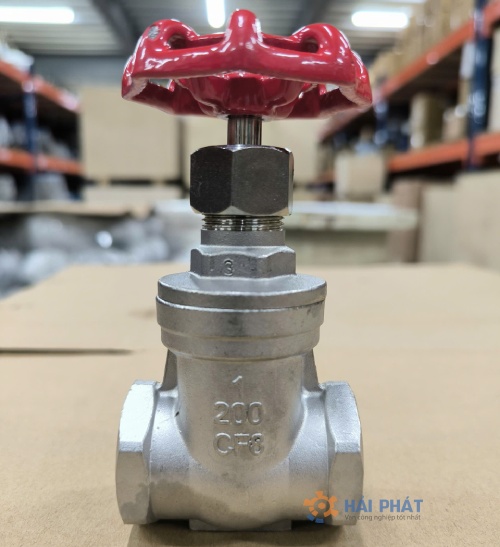

Nối ren là phương thức kết nối thông dụng, không yêu cầu kỹ thuật cao. Tuy nhiên, kiểu kết nối này bị hạn chế về kích thước, từ DN15 – DN50 nên chỉ thích hợp với các hệ thống nhỏ, có áp suất thấp như hệ thống cung cấp nước gia đình.
Kết nối mặt bích là phương thức kết nối chắc chắn, đảm bảo an toàn, tránh rung lắc hiệu quả. Tiêu chuẩn kết nối mặt bích khá đa dạng, bao gồm JIS, DIN, ANSI, BS…do đó, người dùng cần lựa chọn tiêu chuẩn mặt bích phù hợp với hệ thống để thuận tiện cho quá trình kết nối.
Van cổng kết nối mặt bích có dải kích cỡ lớn, từ DN50 trở lên, phù hợp với các hệ thống có áp suất cao, kích thước trung bình và lớn.
Với kiểu kết nối hàn, hai đầu nối hàn được hàn cơ khí lên thân van với đầu đường ống. Vật liệu chế tạo loại van cổng này thường là thép đúc hoặc thép rèn, có khả năng chịu nhiệt độ, áp suất cao.
Loại van cổng kết nối hàn thường được sử dụng trong các hệ thống sản xuất lớn như vận chuyển, chế biến dầu khí, khai thác nhiên liệu, hệ thống nồi hơi, lò hơi…
Trong thực tiễn, van cổng thường được lắp đặt trong các hệ thống, lĩnh vực sau:
Van Inox Hải Phát tự hào là đơn vị cung cấp van cổng nhập khẩu chính hãng, chất lượng, giá tốt. Không chỉ thế, chúng tôi cam kết mang đến cho khách hàng những lợi ích tốt nhất.
Khi mua sản phẩm tại Vaninox Hải Phát, khách hàng được cam kết các quyền lợi sau:
Nếu quý khách có nhu cầu cần tư vấn, mua van cổng chính hãng, giá tốt, hãy liên hệ ngay với chúng tôi qua số hotline 0961 882 338 hoặc truy cập vào website vaninox.com.vn.
