Van chặn là một trong những loại van công nghiệp thiết yếu, có vai trò quan trọng trong các hệ thống lưu chất. Van được lắp đặt trong hệ thống ống dẫn với nhiệm vụ chính là kiểm soát dòng chảy, ngăn chặn hoặc cho phép lưu chất đi qua. Để hiểu rõ hơn về van chặn, hãy cùng Vaninox Hải Phát tìm hiểu chi tiết trong bài viết dưới đây.
Nội dung chính

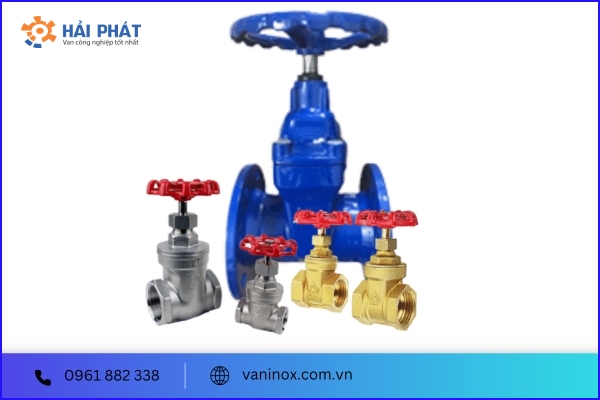

Van chặn hay còn gọi là van cổng, van cửa, van hai chiều, van chặn nước… được lắp đặt trên đường ống với mục đích chính là ngăn chặn hoặc cho phép lưu chất đi qua mà không làm ảnh hưởng đến lưu lượng và tốc độ dòng chảy. Loại van này có thể lắp đặt theo cả hai chiều mà không ảnh hưởng đến quá trình vận hành.
Van có thiết kế với hai dạng chính là dạng ty nổi và dạng ty chìm. Thông thường, van cổng được chế tạo từ hợp kim cứng như inox, gang, thép, đồng nên có khả năng chịu lực tốt và hoạt động ổn định trong nhiều điều kiện môi trường khác nhau. Bên ngoài thân van được phủ một lớp sơn epoxy cao cấp giúp chống lại các tác động của môi trường, ngăn ngừa rỉ sét, đồng thời đảm bảo tính thẩm mỹ.
Phương thức vận hành chủ yếu của van chặn là bằng tay quay vô lăng. Đây là phương pháp đơn giản, dễ thực hiện mà không yêu cầu kỹ thuật cao. Tuy nhiên, đối với các hệ thống lớn và tự động hóa, có thể sử dụng phương thức điều khiển tự động bằng điện hoặc khí nén để tiết kiệm thời gian và công sức.
Hiện nay, có thể dễ dàng bắt gặp van cổng được lắp đặt trong nhiều hệ thống khác nhau như hệ thống cấp thoát nước, hệ thống phòng cháy chữa cháy, hệ thống khí nén, nhà máy thủy điện, nhiệt điện, hệ thống bơm…. Van được sản xuất với nhiều kích thước từ DN15 – DN300, kết nối với đường ống thông qua ren hoặc mặt bích.

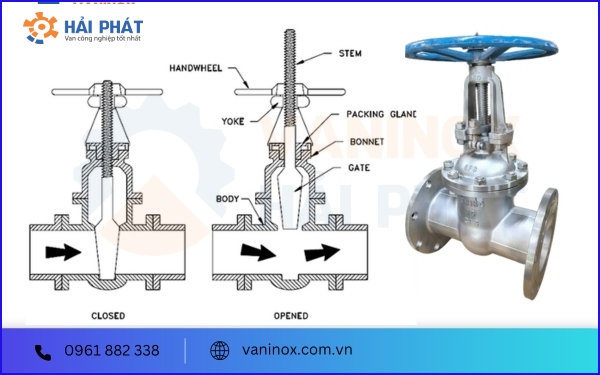

Một van chặn hoàn chỉnh có cấu tạo bao gồm các bộ phận cơ bản sau:
Van chặn hoạt động theo nguyên lý như sau:
Ở trạng thái ban đầu, đĩa van đóng hoàn toàn, ngăn không cho lưu chất đi qua. Để mở van, người vận hành chỉ cần xoay tay quay vô lăng theo chiều kim đồng hồ hoặc cung cấp khí nén hoặc nguồn điện phù hợp. Lực momen xoắn sẽ tác động lên trục van, trục van di chuyển kéo theo đĩa van di chuyển theo, tạo ra khoảng trống cho phép lưu chất di chuyển qua mà không ảnh hưởng đến lưu lượng và áp lực dòng chảy.
Khi muốn đóng van, người vận hành chỉ cần xoay tay quay vô lăng theo chiều ngược lại hoặc ngừng cung cấp khí nén hay điện. Lúc này, lực momen xoắn sẽ tác động ngược lên trục van, khiến trục quay theo chiều ngược lại, đẩy đĩa van trở về vị trí ban đầu, ngăn lưu chất đi qua.
Với thiết kế đĩa van nâng lên hạ xuống giống như một cánh cổng, thiết bị này chỉ phù hợp sử dụng để đóng mở, không thích hợp để điều tiết dòng chảy.
Van chặn là loại van có kết cấu vững chắc, ứng dụng hiệu quả trong nhiều điều kiện môi trường khác nhau. Thiết bị này được ưa chuộng rộng rãi nhờ các ưu điểm nổi bật sau:
Bên cạnh ưu điểm thì van chặn cũng có một số nhược điểm cần chú ý như:

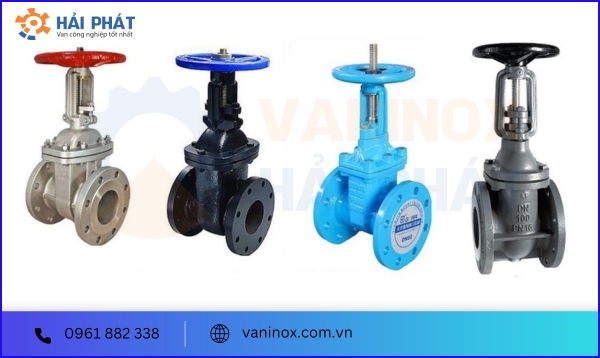

Đây là loại van có thiết kế với trục ty nhô ra ngoài, giúp người vận hành dễ dàng quan sát trạng thái đóng mở của van. Khi ty van nhô cao, van đang ở trạng thái mở; khi ty van hạ xuống, đồng nghĩa với van đóng.
Một ưu điểm nổi bật của van chặn ty nổi là trục ty nằm bên ngoài, không tiếp xúc trực tiếp với lưu chất, không phải chịu áp lực từ dòng chảy, do đó không bị mài mòn bởi ma sát.
Tuy nhiên, ty van sẽ tiếp xúc trực tiếp với các tác nhân môi trường như nắng, mưa, gió, bụi, bẩn… dẫn đến hư hỏng hoặc gỉ sét, gây trở ngại cho quá trình vận hành van. Ngoái ra, khi lắp đặt van cần một khoảng không gian rộng.
Xem ngay: Các loại van cổng ty nổi sẵn hàng tại Van Inox HP

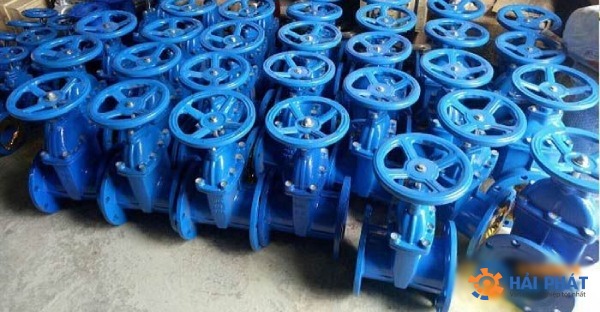

Dòng van này có ty van nằm sâu bên trong thân, điều này khiến người vận hành không thể quan sát trạng thái đóng mở van từ bên ngoài. Để xác định, cần xoay vô lăng để kiểm tra vị trí van đang đóng hay mở.
Van chặn ty chìm được chia thành hai loại chính: loại tay quay (thường sử dụng ngoài trời) và loại nắp chụp (phù hợp với hệ thống ngầm).
Một ưu điểm nổi bật của van này là kích thước không thay đổi dù van ở trạng thái đóng hay mở, giúp tiết kiệm không gian lắp đặt. Thiết kế ty chìm còn giúp bảo vệ ty van khỏi các tác nhân môi trường như mưa, nắng, bụi bẩn….
Tuy nhiên, nhược điểm là ty van tiếp xúc trực tiếp với lưu chất, có thể dẫn đến hiện tượng ăn mòn do ma sát, hóa chất, áp lực dòng chảy.

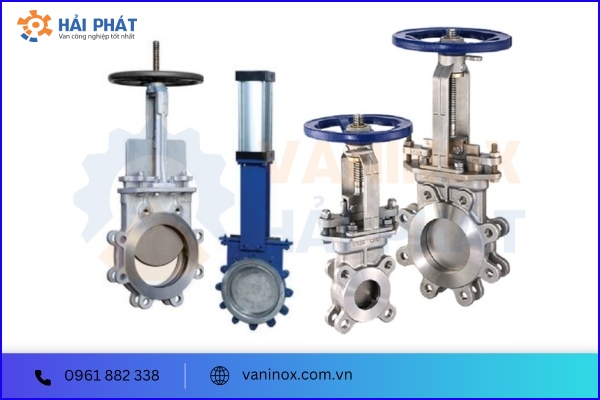

Dòng van này có thiết kế nhỏ gọn và mỏng, giống như một lưỡi dao, thích hợp để lắp đặt ở những vị trí hẹp với không gian hạn chế. Van có độ bền khá cao và khả năng chịu được áp lực lớn.
Van dao được sử dụng trong nhiều môi trường lưu chất khác nhau, kể cả môi trường lưu chất chứa tạp chất, chất sệt, hoặc dạng bột….
Dòng van chặn nắp chụp hoạt động tương tự như các loại van chặn thông thường, nhưng khác biệt ở chỗ không có tay quay vô lăng cố định. Thay vào đó, van được trang bị nắp chụp và thường được lắp đặt ngầm dưới đất. Khi cần sử dụng thì gắn vô lăng để điều chỉnh van.
Dòng van này vận hành thủ công bằng tay quay vô lăng. Khi muốn đóng mở van, người vận hành chỉ cần quay tay quay theo chiều kim đồng hồ hoặc ngược lại. Phương thức điều khiển này khá đơn giản, dễ thực hiện, tiết kiệm chi phí lắp đặt và năng lượng tiêu thụ.

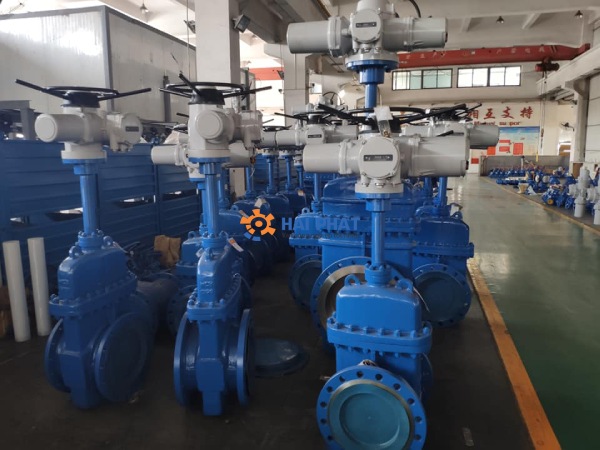

Van hoạt động thông qua bộ điều khiển điện. Người dùng chỉ cần cung cấp nguồn điện thích hợp như 24V, 220V hoặc 380V để van hoạt động tự động. Loại van này cho phép điều khiển từ xa và có thể vận hành đồng thời nhiều thiết bị với độ chính xác cao. Nhờ đó, có thể lắp đặt van ở những vị trí khó tiếp cận như trên cao, dưới sâu, hoặc trong môi trường độc hại.
Tuy nhiên, nhược điểm của van chặn điều khiển điện là chi phí tương đối cao và tiêu tốn năng lượng điện.
Đây cũng là dòng van hoạt động tự động bằng bộ điều khiển khí nén. Bộ khí nén được lắp đặt với trục van, để đóng mở van, người vận hành chỉ cần bật nút điều khiển, một lượng khí nén được truyền đến trục van làm trục van di chuyển lên xuống để đóng hoặc mở van.
Tương tự như van cổng điện, van chặn khí nén cũng được sử dụng để lắp đặt ở các vị trí như dưới sâu, trên cao, môi trường độc hại như hoá chất….
Dòng van này có thiết kế các đầu ren để liên kết với đường ống. Tuy nhiên, các mối nối ren thường yếu hơn các kiểu kết nối khác nên chỉ thích hợp với các hệ thống có áp lực thấp, kích thước nhỏ hơn DN50.
Van có thiết kế mặt bích tại các đầu van để kết nối với đường ống. Mỗi loại mặt bích thường tuân theo các tiêu chuẩn khác nhau, do đó khi lắp đặt cần lựa chọn tiêu chuẩn kết nối phù hợp với đường ống. Phương thức kết nối mặt bích rất chắc chắn, giúp tránh tình trạng gãy vỡ hay tuột mối nối khi vận hành. Loại van này thường được lắp đặt cho các đường ống có kích thước từ DN50 trở lên.
Van chặn được sử dụng rộng rãi trong nhiều hệ thống đường ống, từ công nghiệp đến dân dụng. Các ứng dụng tiêu biểu của van bao gồm:
Nếu quý khách đang tìm kiếm một đơn vị cung cấp van chặn cũng như các loại van công nghiệp khác với giá cả hợp lý, số lượng lớn, chính hãng thì Vaninox Hải Phát là một lựa chọn đáng cân nhắc.
Khi mua hàng tại Vaninox Hải Phát, quý khách sẽ nhận được những cam kết sau:
Để nhận được ưu đãi tốt nhất khi mua van chặn, quý khách vui lòng liên hệ ngay với Vaninox Hải Phát qua hotline 0961 882 338. Đội ngũ tư vấn của chúng tôi rất sẵn sàng hỗ trợ khách hàng.
