Van cầu là thiết bị quan trọng, được sử dụng để ngăn chặn, cho phép và điều tiết dòng chảy lưu chất. Với thiết kế đặc trưng và nhiều tính năng vượt trội, van được sử dụng rộng rãi trong nhiều hệ thống và lĩnh vực khác nhau. Để tìm hiểu rõ hơn về sản phẩm này, hãy cùng Van Inox Hải Phát tìm hiểu chi tiết trong bài viết dưới đây.
Nội dung chính

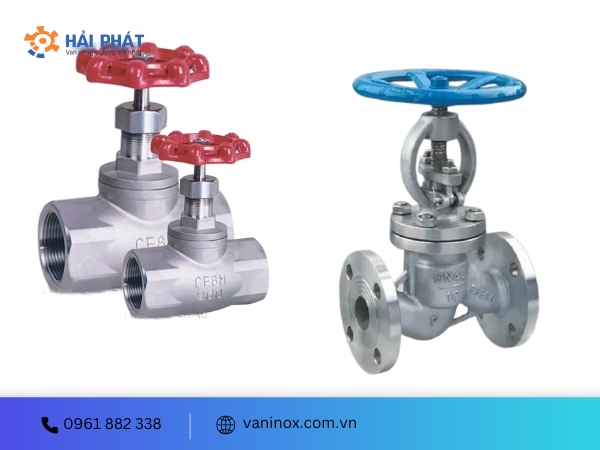

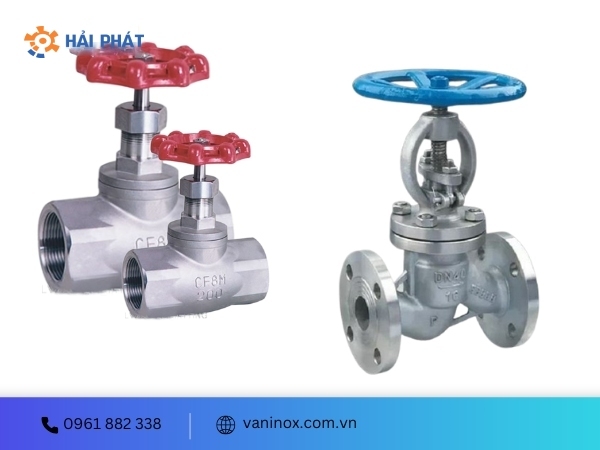

Van cầu (Globe Valve) hay còn gọi là van chữ ngã, van yên ngựa… là loại van được sử dụng để đóng mở, kiểm soát và điều tiết dòng chảy lưu chất. Van có thể điều chỉnh đóng mở linh hoạt, cho phép lưu lượng dòng chảy qua van nhiều hay ít tùy theo nhu cầu sử dụng. Thiết kế của van giúp chuyển hướng dòng chảy, từ đó giảm áp suất và tăng tốc độ dòng chảy.
Thân van có cấu tạo đặc biệt với một vách ngăn chia van thành hai phần riêng biệt, phần trên và phần dưới. Hai phần này kết nối với nhau thông qua một lỗ tròn trên vách ngăn.
Van cầu được chế tạo từ các chất liệu cao cấp như inox, gang, thép, đồng… kết nối với đường ống thông qua mặt bích hoặc ren. Với dải kích cỡ từ DN15 – DN600, van phù hợp cho các hệ thống lớn nhỏ khác nhau. Hiện nay, van cầu được ứng dụng rộng rãi trong các hệ thống ống nước nóng, ống dẫn hơi, khí nén áp lực cao, dầu nóng….

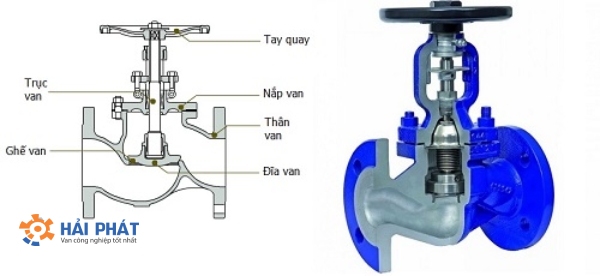

Nhìn chúng, một sản phẩm cầu tạo van cầu hoàn chỉnh bao gồm các bộ phận sau:
Nguyên lý hoạt động của van cầu dựa vào chuyển động của trục van khi có lực tác động từ bộ phận điều khiển. Cụ thể:
Ban đầu, van đóng hoàn toàn. Khi cần mở van, chỉ cần tác động một lực lên bộ điều khiển. Bộ phận điều khiển tạo ra momen xoắn tác động lên trục van, trục van truyền lực này đến đĩa van. Đĩa van sau đó di chuyển khỏi vị trí ngăn cách, tạo ra khoảng trống cho phép lưu chất dễ dàng đi qua. Thiết kế chuyển hướng của van cầu không chỉ giúp giảm áp suất mà còn thúc đẩy dòng chảy lưu chất đi qua van.
Khi muốn đóng van, chỉ cần xoay bộ phận điều khiển theo chiều ngược lại, đĩa van di chuyển xuống và tạo thành vách ngăn bên trong thân van, ngăn cản lưu chất chảy qua.

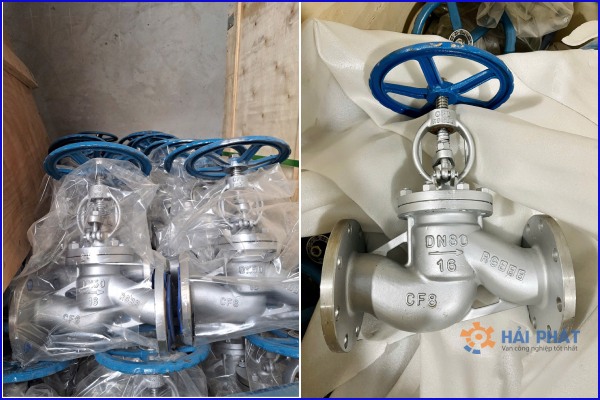

Với kết nối mặt bích, van thường được lựa chọn lắp đặt cho đường ống có kích thước từ DN50 trở lên.
Mặt bích thường tuân theo các tiêu chuẩn kết nối như ANSI, JIS, BS,DIN,… kết hợp với một lớp gioăng làm kín giúp ngăn chặn rò rỉ lưu chất ra ngoài. Do đó, cần lựa chọn van có tiêu chuẩn mặt bích phù hợp với đường ống để kết nối dễ dàng, thuận tiện.

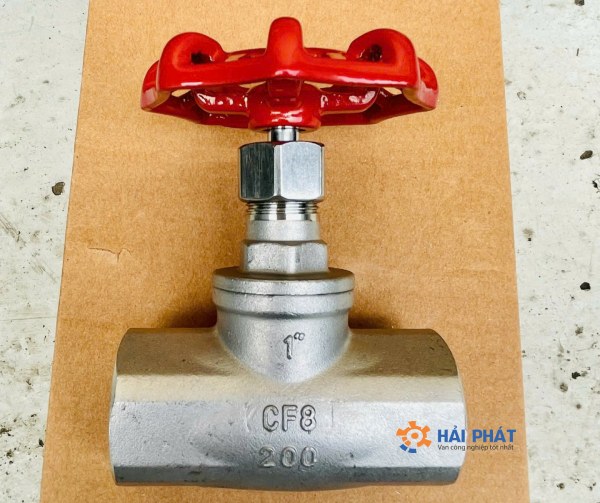

Loại van này có kích thước nhỏ, chỉ phù hợp lắp đặt cho đường ống dưới DN50, áp lực làm việc thấp. Về cơ bản, kiểu kết nối ren có thiết kế gọn gàng, trọng lượng nhẹ hơn so với mặt bích. Khi lắp đặt không đòi hỏi yếu tố kỹ thuật cao, chỉ cần vặn đúng khớp ren có sẵn.
Van được thiết kế với một đầu ống lắp vào đầu socket của van và được hàn bằng đường hàn mặt ngoài của ống. Kiểu kết nối hàn thường được sử dụng cho van thép có kích thước ống nhỏ, từ DN50 trở xuống, nhưng khả năng chịu nhiệt độ cao và áp lực lớn lên tới 40 bar.
Tuy nhiên, việc bảo trì hoặc bảo dưỡng van có thể gặp khó khăn, vì vậy chỉ nên sử dụng van trong các hệ thống ít khi cần tháo rời.

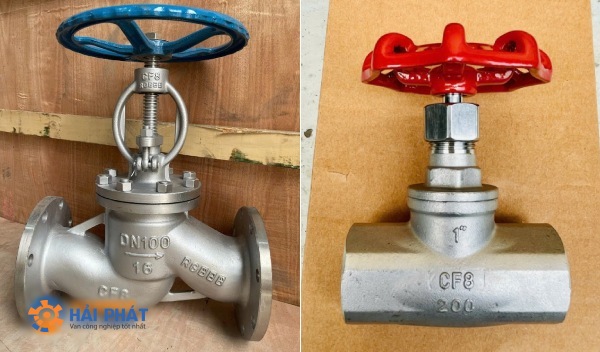

Chất liệu inox thường dùng để chế tạo van là inox 304, 316, do đó, van có khả năng chịu nhiệt và áp suất tốt, không bị ăn mòn bởi hóa chất, không bị oxy hoá, đảm bảo độ bền và tuổi thọ sử dụng.

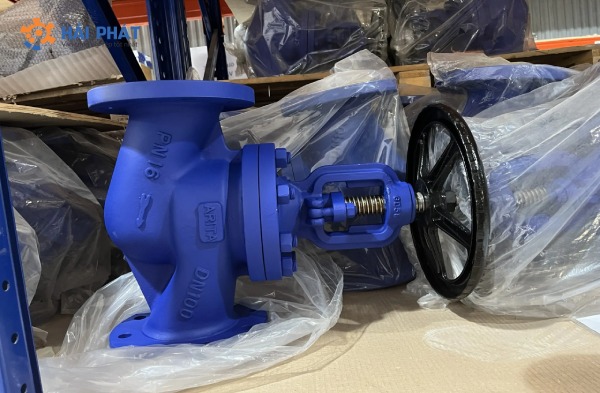

Loại van này được sử dụng phổ biến nhờ giá thành rẻ hơn so với các loại van khác. Van được chế tạo từ gang dẻo hoặc gang đúc nguyên khối nên có khả năng chịu nhiệt và áp suất ở mức trung bình, đồng thời đảm bảo độ bền và khả năng chống chịu lực tác động tốt.
Loại van này có kích thước nhỏ, khả năng chịu nhiệt tốt, tuy nhiên do mức độ chịu ăn mòn của van còn hạn chế nên chỉ được sử dụng cho các hệ thống nước thông thường hoặc khí gas.
Van được ứng dụng phổ biến trong các hệ thống xăng, dầu, hơi nóng do khả năng chịu được áp lực cao, nhiệt độ lên đến 450 độ C. Tuy nhiên, chất liệu thép không có tính đúc dễ nên chỉ sản xuất kích thước từ DN15 – DN500, giá thành cũng tương đối cao.
Đây là phương thức phổ biến và được sử dụng rộng rãi nhất hiện nay. Người vận hành tác động một lực bằng cách dùng sức quay tay quay vô lăng. Lúc này, lực momen xoắn sinh ra sẽ tác động lên trục van, trục van tác động lên đĩa van, giúp đĩa van nâng lên, hạ xuống, cho phép hoặc ngăn chặn lưu chất đi qua.

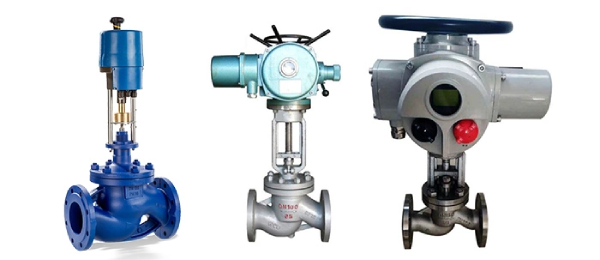

Van này sử dụng bộ điều khiển điện để vận hành, giúp đáp ứng nhu cầu tự động hóa. Mục đích chính là giảm thiểu chi phí nhân công, phù hợp với các các hệ thống dây chuyền lớn, yêu cầu hoạt động đồng bộ, chính xác và ổn định.
Thông thường, van được lắp đặt ở vị trí cao hoặc dưới hầm, những khu vực xa trung tâm hoặc trong môi trường độc hại mà con người không thể tiếp cận. Các mức điện áp thường được sử dụng là 24V, 220V, 380V.
Đây là loại van tự động đóng mở thông qua bộ truyền động khí nén. Khi cung cấp khí nén vào bộ truyền động, xilanh sẽ kích hoạt và tác động lên trục van, khiến trục van kéo đĩa van nâng lên hoặc hạ xuống, cho phép hoặc ngăn cản lưu chất đi qua.
Van cầu khí nén được đánh giá cao về tính an toàn, hoạt động nhanh chóng, dễ bảo trì, sửa chữa, chi phí hợp lý. Van thường được ưu tiên lắp đặt ở những vị trí nguy hiểm hoặc môi trường độc hại, nơi mà người vận hành khó tiếp cận.
Đây là dạng van phổ biến và thông dụng hiện nay. Khi quay vô lăng, đĩa van di chuyển theo phương thẳng đứng, tạo thành một đường thẳng vuông góc với dòng chảy. Van có khả năng chịu áp lực lớn, hạn chế tình trạng giảm áp nên thường được lựa chọn để điều tiết dòng chảy.
Loại van này có độ sụt áp rất thấp, giúp hạn chế hiện tượng giảm áp suất. Trục van và thân van nghiêng 45 độ so với hướng dòng chảy, giúp giảm thiểu tối đa sức cản, từ đó giảm nguy cơ bị mài mòn. Đối với các hệ thống yêu cầu duy trì áp suất và lưu lượng ổn định, van cầu dạng chữ Y là lựa chọn phù hợp nhất.

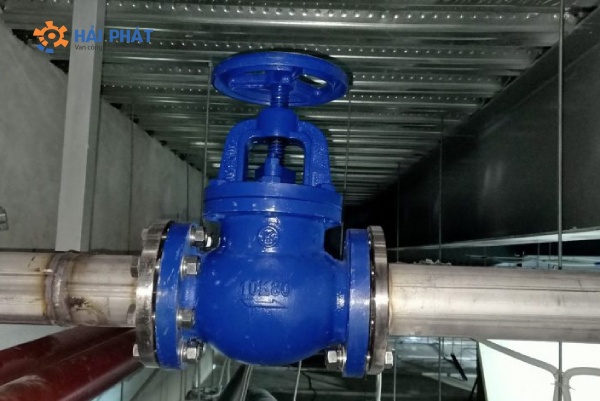

Van được sử dụng cho các đường ống có kích thước vừa và nhỏ, kết nối thông qua ren hoặc mặt bích.
Van cầu dạng bầu được ứng dụng trong nhiều điều kiện khác nhau, ví dụ như nước sạch, nước thải, khí, hơi, hóa chất, dung dịch…
Loại van này có thiết kế góc vuông, với đầu vào và đầu ra của van tạo thành một góc 90 độ, giúp dòng chảy dễ dàng đổi hướng và giảm áp suất. Tuy nhiên, do cấu tạo đặc thù, loại van này ít được sử dụng hơn do gây khó khăn trong quá trình thiết kế và lắp đặt hệ thống.
Loại van này có hướng dòng chảy theo chữ T, bao gồm 3 hướng. Khi lắp đặt vào hệ thống sẽ giúp điều chỉnh dòng lưu chất, mang lại hiệu quả trong việc trộn dòng. Do đó, van được ứng dụng rộng rãi trong môi trường hóa chất hoặc nhà máy chế biến, sản xuất…
Van cầu hiện tại là thiết bị không thể thiếu trong hầu hết các hệ thống vì những tính năng vượt trội. Một số đặc điểm nổi bật của van có thể kể đến như:

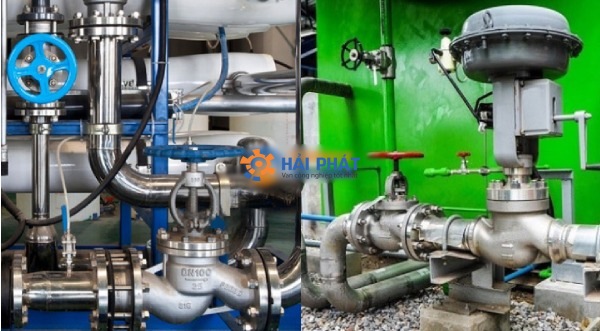

Van cầu được ứng dụng rộng rãi trong thực tiễn, nổi bật trong các lĩnh vực, hệ thống như:
Trên thị trường hiện nay, có rất nhiều đơn vị cung cấp sản phẩm van cầu, trong đó, Van inox Hải Phát là một trong những đơn vị hàng đầu, được nhiều khách hàng, đối tác tin tưởng, đánh giá cao. Tất cả các sản phẩm của chúng tôi đều được nhập khẩu chính hãng từ các thương hiệu lớn, không qua bất kỳ trung gian nào.
Khi chọn mua hàng tại Van Inox Hải Phát, khách hàng có thể hoàn toàn yên tâm về chất lượng và giá cả. Bên cạnh đó, quý khách sẽ được cung cấp đầy đủ giấy tờ CO – CQ, chế độ bảo hành 12 tháng, đổi trả minh bạch, cùng với đội ngũ nhân viên hỗ trợ 24/7, luôn sẵn sàng giúp đỡ khách hàng tìm ra giải pháp tốt nhất.
Để biết thêm thông tin chi tiết và nhận báo giá van cầu, hãy liên hệ ngay với chúng tôi qua hotline 0961 882 338. Chúng tôi rất mong được phục vụ quý khách.
