Rọ bơm (chõ bơm) là gì? Cấu tạo, nguyên lý, phân loại

Nếu bạn đang tìm kiếm một thiết bị có chức năng loại bỏ rác thải, cặn bẩn trong đường ống, đảm bảo độ sạch lưu chất, hạn chế thấp nhất tình trạng tắc nghẽn, ngăn chặn dòng nước chảy ngược thì rọ bơm là một sự lựa chọn hoàn hảo, chính xác. Vậy rọ bơm là gì? Hãy cùng Van Inox Hải Phát tìm hiểu ngay trong bài viết sau.

Rọ bơm (chõ bơm) là gì?

Rọ bơm hay rọ hút nước, chõ bơm, chõ bơm nước, rọ bơm nước, rọ hút…(tiếng Anh là Foot Valve) là một thiết bị kết hợp giữa van một chiều và lọc y. Thiết bị này được lắp đặt trên đường ống nhằm ngăn dòng chảy ngược, loại bỏ, ngăn chặn cặn bẩn, tạp chất rắn đi vào hệ thống, tránh làm tắc nghẽn hoặc hư hỏng đường ống và các thiết bị liên quan.

Rọ hút nước có thể sản xuất từ nhiều chất liệu như inox, đồng, gang, thép, nhựa, kết nối với đường ống qua chân ren hoặc mặt bích. Vị trí lắp đặt thường là trước máy bơm hoặc dưới cùng của đường ống. Ngoài chức năng chính kể trên, chõ bơm còn giúp giữ nước mồi để đảm bảo máy bơm hoạt động liên tục và duy trì áp lực trong một số hệ thống.

Rọ bơm đóng vai trò quan trọng trong các hệ thống đường ống ở nông nghiệp, công nghiệp, sản xuất, và dân dụng. Các ứng dụng điển hình bao gồm hệ thống bơm nước tưới tiêu, đường ống cấp thoát nước, nước sinh hoạt, hệ thống chứa hóa chất, dung dịch ăn mòn, nước biển, hệ thống dẫn xăng dầu….

Thông số kỹ thuật của rọ bơm

• Kích thước: DN15 – DN300
• Chất liệu van: Inox, đồng, gang, nhựa, thép
• Nhiệt độ: 180 độ C
• Áp lực: PN10, PN16
• Kết nối: Nối ren, mặt bích
• Vận hành: Tự động
• Môi trường lưu chất làm việc: Nước sạch, nước thải, xăng, dầu, hóa chất, khí, hơi
• Xuất xứ: Trung Quốc, Hàn Quốc, Đài Loan

Cấu tạo và nguyên lý hoạt động của chõ bơm

Cấu tạo

Một thiết bị rọ bơm hoàn chỉnh có cấu tạo bao gồm các bộ phận sau:

• Thân van: Bộ phận này có chức năng bảo vệ, cố định các chi tiết trong thân. Thân van chế tạo từ các chất liệu có độ cứng, độ bền như inox, đồng, gang, thép, nhựa. Thân van còn có thể được phủ lớp sơn epoxy giúp đảm bảo tính thẩm mỹ, tăng khả năng chống ăn mòn.
• Trục van: Bộ phận này kết nối chắc chắn đĩa van và lò xo. Trục van thường chế tạo từ các chất liệu như inox, thép không gỉ nên có độ bền cao, khả năng chịu lực tác động hiệu quả.
• Đĩa van: Do tiếp xúc trực tiếp với lưu chất nên đĩa van thường chế tạo từ inox, thép không gỉ, có độ cứng cao, không bị hư hỏng, cong vênh, ăn mòn hay gỉ sét.  Đĩa van có thiết kế dạng hình tròn dẹp, thực hiện đóng/ mở giúp ngăn chặn hoặc cho phép lưu chất lưu thông dễ dàng.
• Lưới lọc: Đây là bộ phận dùng để ngăn chặn và lọc bỏ bụi bẩn, tạp chất có lẫn trong lưu chất, giúp giảm thiểu nguy cơ tắc nghẽn. Lưới lọc thường chế tạo từ inox, gang nên có độ bền cao. Do kích thước lưới lọc là khác nhau nên cần xác định lưu chất sử dụng là gì để lựa chọn kích cỡ lưới phù hợp.
• Lò xo: Bộ phận này kết nối trực tiếp với đĩa van. Do có khả năng đàn hồi mà lò xo có thể kéo đẩy, giúp đóng mở van. Vật liệu chế tạo lò xo thường là inox, hình dạng xoắn ốc.
• Bộ phận kết nối: Bộ phận này được thiết kế ngay trên thân van, có thể là mặt bích hoặc các chân ren. Dùng để kết nối rọ bơm với đường ống hoặc các thiết bị khác. Đối với kiểu kết nối mặt bích thì cần dùng thêm các đai ốc/ bulong, còn nối ren thì cần dùng thêm băng keo tan để đảm bảo độ kín tuyệt đối, kết nối chắc chắn.
• Gioăng làm kín: Bộ phận này có nhiệm vụ đảm bảo độ kín khít tuyệt đối, không gây rò rỉ lưu chất. Gioăng được chế tạo chủ yếu từ cao su nhân tạo hoặc tự nhiên nên có độ bền, độ đàn hồi, chịu được nhiệt độ và áp lực cao.

Nguyên lý hoạt động

Chõ bơm là thiết bị tích hợp chức năng của van một chiều và y lọc, hoạt động với cơ chế đơn giản, chỉ cho phép lưu chất di chuyển một chiều và vận hành tự động nhờ vào áp lực dòng chảy. Cụ thể:

Rọ bơm gắn vào một đầu của máy bơm. Ở trạng thái bình thường, van đóng lại, ngăn không cho lưu chất đi qua. Khi cấp điện áp cho máy bơm, lực hút mạnh sinh ra và hút lưu chất vào hệ thống ống dẫn. Lúc này, bộ lưới lọc đảm nhận nhiệm vụ giữ lại các cặn bẩn, rác, mảnh vụn, giúp lưu chất đi qua có độ sạch tốt nhất. Áp lực lớn từ dòng lưu chất sẽ tác động lên đĩa van, khiến bộ phận này lật lên, cho phép lưu chất di chuyển dễ dàng qua van.

Khi hoàn tất quá trình bơm, chỉ cần ngắt nguồn điện, máy bơm sẽ dừng hoạt động. Lực hút từ máy bơm mất đi, đĩa van đóng lại hoàn toàn, ngăn lưu chất đi qua. Khi đó, lưu chất bên ngoài không thể qua van và lưu chất bên trong không thể chảy ngược lại về nguồn.

Đặc điểm nổi bật của rọ bơm nước

• Thiết kế gọn nhẹ, đơn giản giúp dễ dàng vận chuyển, linh hoạt khi lắp đặt, kiểm tra và sửa chữa.
• Vận hành tự động nhờ áp lực dòng chảy, giúp lưu chất đi qua van nhanh chóng, hiệu quả. Ngoài ra, khả năng tự hoạt động này còn giúp tiết kiệm chi phí năng lượng và nhân công.
• Chỉ cho phép lưu chất di chuyển theo một hướng duy nhất, ngăn không cho dòng chảy quay ngược về nguồn, giúp giảm hiện tượng búa nước, bảo vệ hệ thống và các thiết bị khác không bị hư hỏng.
• Kết nối linh hoạt và chắc chắn với đường ống thông qua mặt bích hoặc nối ren, đảm bảo độ kín khít, ngăn rò rỉ gây thất thoát lưu chất.
• Ngăn chặn rác thải, bụi bẩn, mảnh vụn…hạn chế nguy cơ tắc nghẽn ảnh hưởng đến quá trình vận hành.
• Lưới lọc có độ bền cao, không gỉ sét, có khả năng chống ăn mòn, kích thước lưới đa dạng phù hợp với các loại lưu chất khác nhau.
• Chất liệu chế tạo rọ hút khá đa dạng như inox, đồng, gang, thép, nhựa phù hợp với các loại môi chất như nước sạch, nước thải, xăng dầu, hóa chất, dung môi, hơi, khí…
• Dải kích thước từ DN15 – DN300, phù hợp cho nhiều hệ thống đường ống từ lớn đến nhỏ.

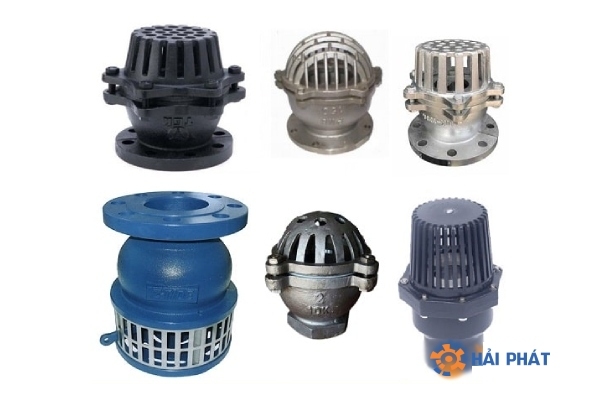

Các loại rọ bơm phổ biến hiện nay

Dựa theo chất liệu chế tạo

• Chất liệu gang: Gang là chất liệu chế tạo rọ bơm phổ biến, chủ yếu là gang dẻo, gang xám, gang cầu…Với chất liệu này, thiết bị có khả năng chịu lực, chịu nhiệt tốt, đặc biệt là giá thành rẻ, phù hợp với điều kiện kinh tế của nhiều người. Bên ngoài thân van được phủ một lớp sơn epoxy màu xanh vừa giúp chống gỉ sét, vừa đảm bảo tính thẩm mỹ. Rọ bơm nước gang được ứng dụng trong các hệ thống khác nhau nhưng phổ biến nhất là hệ thống cấp nước sạch.
• Chất liệu inox: Với chất liệu chế tạo chõ bơm từ inox 304, 316 nên có thể sử dụng trong môi trường làm việc khắc nghiệt như nhiệt độ, áp lực lớn, hoá chất, dung môi ăn mòn… Inox là chất liệu cao cấp nên không bị gỉ sét hay ăn mòn. Đây còn là chất liệu sạch nên có thể được ứng dụng trong các môi chất lưu chất sạch mà không lo xảy ra các phản ứng ảnh hưởng xấu đến sức khỏe.
• Chất liệu thép: Chõ bơm nước thép có độ bền cao, khả năng hoạt động hiệu quả trong điều kiện nhiệt độ, áp suất lớn. Tuy nhiên, khả năng chống ăn mòn của thép không bằng inox nên hạn chế sử dụng trong lưu chất có nồng độ ăn mòn cao như acid, bazo….
• Chất liệu đồng: Rọ bơm đồng có kích thước nhỏ từ DN15 – DN100, kết nối ren nên thường lắp đặt ở các công trình có quy mô nhỏ. Với chất liệu chế tạo từ đồng nên rọ hút đồng có thể sử dụng trong các môi trường khác nhau.
• Chất liệu nhựa: Nhựa được sử dụng để sản xuất chõ bơm thường là nhựa PVC, uPVC, cPVC…nên có độ dẻo, khả năng chống ăn mòn, chống oxy hóa vượt trội. Đặc biệt, do sản phẩm có giá thành rẻ nên được lựa chọn sử dụng phổ biến.

Dựa theo kiểu kết nối

• Kiểu kết nối mặt bích: Mặt bích được thiết kế trên thân van, theo các tiêu chuẩn quốc tế như DIN, BS, JIS…Với kiểu mặt bích này chỉ áp dụng cho rọ bơm có kích thước lớn từ DN50 trở lên. Khi kết nối mặt bích van với đường ống thì cần sử dụng thêm đai ốc, bulong, gioăng cao su để đảm bảo độ kín.
• Kiểu kết nối lắp ren: Nối ren áp dụng cho rọ hút có kích thước từ DN50 trở xuống. Khi lắp đặt với đường ống cần sử dụng thêm một lớp băng keo tan, dùng lực vừa phải để vặn chân ren cho đến khi đảm bảo chắc chắn.

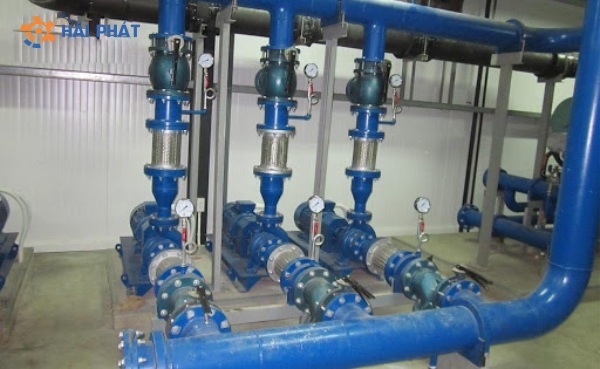

Các ứng dụng của rọ hút

Với tính năng ngăn chặn dòng chảy ngược, lọc sạch tạp chất, rọ bơm được ứng dụng rộng rãi trong các lĩnh vực, hệ thống sau:

• Hệ thống dẫn nước sạch và xử lý nước thải cho hộ gia đình, khu dân cư, khu công nghiệp
• Hệ thống HVAC, PCCC
• Hệ thống thủy lợi
• Các bể chứa nước, hồ nước, hồ bơi
• Máy bơm hút nước
• Hệ thống bơm nước tưới tiêu, nuôi trồng thủy hải sản, chăn nuôi gia súc
• Hệ thống phòng cháy chữa cháy
• Hệ thống rửa xe tự động
• Hệ thống nhà máy năng lượng thủy điện, nhiệt điện
• Hệ thống khai thác khoáng sản, công nghiệp đóng tàu
• Hệ thống lọc hóa xăng dầu, khí đốt
• Hệ thống đặc thù như hút bùn, hút cát
• …..

Báo giá rọ bơm chính hãng, chất lượng cao

Van Inox Hải Phát tự hào là một trong những đơn vị cung cấp van công nghiệp, thiết bị phụ kiện uy tín trên toàn quốc. Do đó, nếu quý khách có nhu cầu mua chõ bơm chính hãng, chất lượng cao thì Vaninox Hải Phát là lựa chọn đáng tin cậy. Chúng tôi nhập khẩu sản phẩm từ các thương hiệu danh tiếng, đảm bảo mức giá cạnh tranh, giúp khách hàng yên tâm lựa chọn.

Khi mua hàng tại Vaninox Hải Phát, quý khách được hỗ trợ giao hàng tận nơi, kèm theo đó là chính sách đổi trả linh hoạt, minh bạch. Ngoài chõ bơm nước, chúng tôi còn cung cấp đa dạng các loại van công nghiệp và phụ kiện khác như: van bi, van bướm, van cổng, van giảm áp, van cầu, mặt bích, bulong, tê, rắc co, đồng hồ nước…

Để nhận bảng giá ưu đãi và mua rọ bơm với chi phí tốt nhất, hãy liên hệ ngay với Vaninox Hải Phát qua hotline 0961 882 338.
