Foot valve là gì? Cấu tạo và nguyên lý hoạt động
Foot valve là tên tiếng Anh của rọ bơm, chõ bơm, rọ hút, chõ hút… thiết bị này được dùng để giữ nước không bị tụt giảm trong máy bơm, đồng thời lọc bỏ rác bẩn có lẫn trong lưu chất trước khi đi qua máy bơm. Vậy Foot valve là gì? Hãy cùng Vaninox Hải Phát tìm hiểu ngay trong bài viết sau đây.

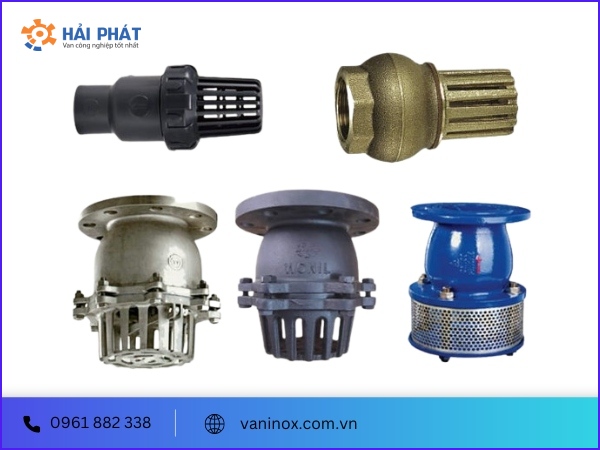

Foot valve là tên tiếng Anh của rọ hút, rọ bơm, chõ bơm, chõ hút, van chân… Đây là tên gọi thông dụng của rọ hút máy bơm nước, được sử dụng nhằm mục đích lọc rác thải, mảnh vụn đi vào gây hư hỏng máy bơm và các thiết bị khác, đồng thời giữ nước không bị tụt trong máy bơm nước.
Thiết bị sử dụng nguyên lý hoạt động của van 1 chiều, chỉ cho phép lưu chất đi theo một hướng. Khi máy bơm ngừng hoạt động, rọ hút lập tức đóng lại, ngăn cản nước chảy ngược lại.
Foot valve chế tạo từ các chất liệu có độ bền như inox, gang, đồng, thép, nhựa, kết nối với đường ống theo kiểu nối ren và mặt bích. Sản phẩm hiện đang được Van inox Hải Phát nhập khẩu và phân phối trực tiếp tại thị trường Việt Nam với đa dạng kích cỡ, chất liệu, kết nối. Đảm bảo chất lượng tốt, đầy đủ giấy tờ CO/CQ, bảo hành 12 tháng. Liên hệ ngay HOTLINE 0961 882 338 để được tư vấn, hỗ trợ tốt nhất.
- Kích thước: DN15 – DN300
- Chất liệu: Gang, đồng, nhựa, inox, thép
- Kết nối: Ren, nối bích
- Vận hành: Tự động
- Áp lực: PN10, PN16
- Nhiệt độ: 180 độ C
- Môi trường lưu chất ứng dụng: Nước thải, nước sạch, hóa chất, xăng dầu…
- Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan
- Bảo hành: 12 tháng

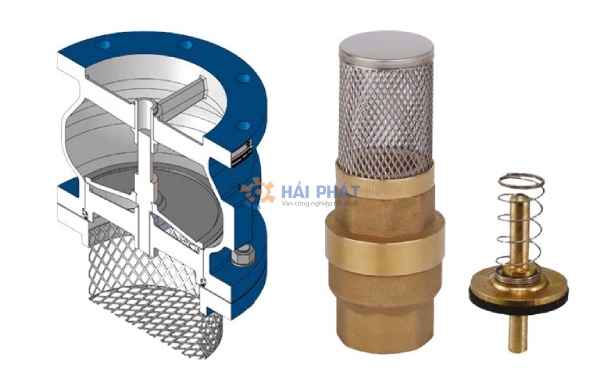

Cấu tạo
Một thiết bị Foot valve hoàn chỉnh có cấu tạo bao gồm các bộ phận cơ bản sau:
- Thân van: Bộ phận này có nhiệm vụ bảo vệ và cố định các chi tiết trong thân. Thân van chế tạo từ các chất liệu có độ bền cứng cao như inox, gang, thép, đồng, nhựa. Bên ngoài thân van có thể được phủ một lớp sơn cao cấp vừa giúp chống ăn mòn, vừa tăng tính thẩm mỹ.
- Trục van: Đây là bộ phận kết nối trục van với đĩa van. Trục van thường chế tạo từ các chất liệu như gang, inox nên có độ bền cao, khả năng chịu áp lực, nhiệt độ tốt.
- Đĩa van: Chất liệu chế tạo đĩa van là inox, thép không gỉ nên có độ bền, độ cứng tốt, không bị hư hỏng, cong vênh, ăn mòn hay gỉ sét. Đĩa van có nhiệm vụ đóng/mở, cho phép hoặc ngăn chặn lưu chất đi qua. Chúng có thiết kế dạng hình tròn dẹp đặc trưng.
- Lưới lọc: Bộ phận này giúp ngăn chặn và lọc bỏ bụi bẩn, tạp chất có lẫn trong lưu chất trước khi vào đường ống. Điều này giúp giảm nguy cơ tắc nghẽn. Lưới lọc được chế tạo từ gang hoặc inox, có kích thước khác nhau nên cần dựa vào lưu chất sử dụng là gì để lựa chọn phù hợp.
- Lò xo: Đây là bộ phận kết nối với đĩa van. Nhờ khả năng đàn hồi tốt mà lò xo có thể kéo đẩy giúp đóng mở van. Lò xo chế tạo từ inox, có hình dạng xoắn ốc nên rất bền và có độ đàn hồi cao.
- Gioăng làm kín: Gioăng được chế tạo chủ yếu từ cao su nhân tạo hoặc tự nhiên, giúp đảm bảo độ kín và ngăn chặn rò rỉ lưu chất hiệu quả.
Nguyên lý hoạt động
Foot valve là thiết bị tích hợp chức năng của van một chiều và y lọc, hoạt động hoàn toàn tự động dựa vào áp lực của dòng chảy. Van chỉ cho phép lưu chất chảy theo một chiều nhất định, ngăn dòng chảy ngược, đồng thời lọc rác, mảnh vụn hiệu quả.
Van được lắp với một đầu của máy bơm. Ở trạng thái bình thường, van đóng, cửa van bị chặn lại, ngăn lưu chất không đi qua. Khi cấp điện cho máy bơm. một lực hút mạnh được sinh ra, hút lưu chất vào hệ thống.
Dưới tác động của lực hút mạnh, lưu chất đi qua rọ bơm, lưới lọc của van sẽ giữ lại các tạp chất và rác thải, chỉ để môi chất sạch đi qua. Áp lực dòng chảy lớn tác động trực tiếp lên đĩa van, đẩy đĩa van khỏi vị trí nén lò xo, cho phép lưu chất đi qua.
Khi ngừng cấp điện cho máy bơm, lực hút mất đi, đĩa van trở lại vị trí đóng ban đầu, ngăn lưu chất chảy ngược lại.
Ưu điểm
- Van có thiết kế đơn giản, gọn nhẹ, thuận tiện cho việc vận chuyển, lắp đặt, sửa chữa.
- Khả năng đóng mở tự động dựa vào áp lực dòng chảy, giúp tiết kiệm đáng kể chi phí năng lượng và nhân công.
- Van cho phép lưu chất đi theo một hướng, ngăn cản dòng chảy ngược, giúp ngăn chặn hiệu quả tình trạng búa nước.
- Kết nối linh hoạt, chắc chắn với đường ống thông qua ren hoặc mặt bích, đảm bảo độ kín tuyệt đối, ngăn cản rò rỉ lưu chất.
- Lọc rác thải, bụi bẩn đi vào máy bơm và đường ống, tránh gây tắc nghẽn.
- Bộ phận lưới lọc có kích cỡ đa dạng, phù hợp với nhiều dạng lưu chất khác nhau. Đồng thời dễ dàng tháo lắp, thuận tiện vệ sinh, lau chùi.
- Chất liệu van đa dạng như inox, nhựa, đồng, gang, thép, thích hợp với các môi trường lưu chất như nước sạch, nước thải, xăng dầu, hóa chất…
- Kích thước thông dụng từ DN15 – DN300, có thể lắp đặt ở nhiều hệ thống đường ống lớn nhỏ khác nhau.
Nhược điểm
- Có thể gây tiếng ồn khi vận hành.
- Thiết bị có nguy cơ hỏng nếu chạy khô hoặc kẹt rác gây tắc lỗ trên rọ, ngăn nước đi vào van, dẫn đến cháy máy bơm.
- Tạp chất, bụi bẩn tích tụ lâu ngày có thể ảnh hưởng đến hoạt động của van nên cần chi phí bảo dưỡng định kỳ.
- Lắp đặt đúng kỹ thuật, đảm bảo chân chõ hướng xuống bể chứa, thân van nằm phía trên, kết nối với ống bơm.

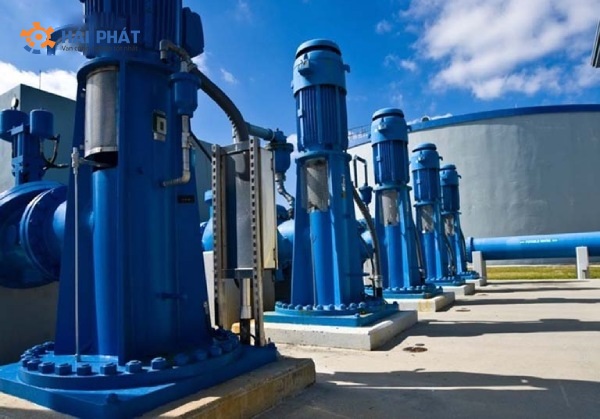

- Nhà máy nước sạch, xử lý và lọc nước thải
- Hệ thống bơm nước phục vụ nhà ở, hộ gia đình, khu dân cư, doanh nghiệp
- Hệ thống bơm nước lên các bể chứa, bồn chứa
- Hệ thống bơm nước ngầm, giếng khoan
- Hệ thống năng lượng như thủy điện, nhiệt điện
- Hệ thống phòng cháy chữa cháy
- Hệ thống thủy lợi, tưới tiêu, nuôi trồng thủy hải sản, chăn nuôi gia súc
- Hệ thống khai thác khoáng sản, luyện kim, đóng tàu, hàng hải
- Hệ thống lọc dẫn xăng dầu, khí đốt
- Các nhà máy chế biến, sản xuất
- ….

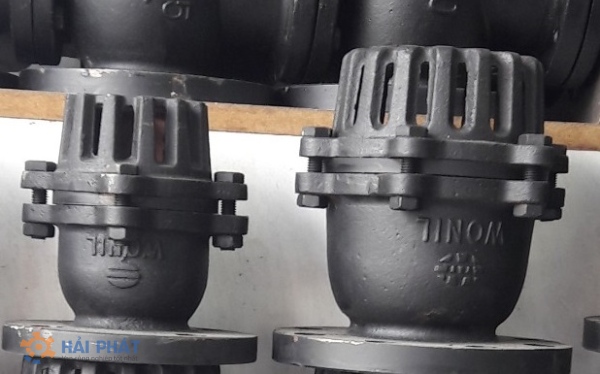

- Foot valve gang: Van chế tạo từ chất liệu gang như gang dẻo, gang xám, gang cầu…nên có khả năng chịu lực, chịu nhiệt tốt, đặc biệt là giá thành rẻ. Bên ngoài thân van được sơn thêm một lớp sơn Epoxy màu xanh giúp chống ăn mòn, chống gỉ sét, đồng thời đảm bảo tính thẩm mỹ.
- Foot valve inox: Van chế tạo từ inox nên có thể làm việc trong môi trường khắc nghiệt như nhiệt độ, áp lực lớn, hoá chất nồng độ cao. Inox là chất liệu cao cấp nên không bị gỉ sét hay ăn mòn. Đây còn là vật liệu sạch nên có thể sử dụng cho môi trường lưu chất sạch mà không xảy ra các phản ứng hoá học, đảm bảo an toàn.
- Foot valve thép: Với chất liệu chế tạo từ thép nên van có độ bền cao, hoạt động tốt trong môi trường nhiệt độ, áp suất lớn.Tuy nhiên, khả năng chống ăn mòn không bằng inox nên không sử dụng cho môi trường lưu chất nồng độ cao như acid, bazo.
- Foot valve đồng: Thông thường, với chất liệu chế tạo từ đồng nên van có kích cỡ khá nhỏ, từ DN15 – DN100. Do đó, van thường lắp đặt cho các hệ thống quy mô nhỏ.
- Foot valve nhựa: Chất liệu nhựa được dùng để chế tạo van là PVC, uPVC, cPVC…nên có độ bền dẻo nhất định, khả năng vận hành tốt trong môi trường lưu chất hoá chất nồng độ cao. Ngoài ra, van có giá thành rẻ nên được sử dụng khá phổ biến.
- Foot valve kết nối mặt bích: Trên thân van có thiết kế mặt bích theo các tiêu chuẩn như DIN, BS, JIS…giúp kết nối dễ dàng. Với kiểu mặt bích chỉ áp dụng cho van có kích thước lớn từ DN50 trở lên. Khi kết nối mặt bích van với đường ống cần sử dụng thêm đai ốc, bulong, gioăng cao su mặt bích để đảm bảo độ chắc chắn và độ kín.
- Foot valve kết nối ren: Kiểu nối ren thường áp dụng cho van có kích thước nhỏ từ DN50 trở xuống. Khi lắp đặt với đường ống, chỉ cần thêm một lớp băng keo tan, dùng lực vặn chân ren đến khi chắc chắn. Ưu điểm của kết nối ren là có giá thành rẻ, dễ dàng lắp đặt, tháo gỡ, không yêu cầu chuyên môn kỹ thuật cao.
Trên đây là một số thông tin cơ bản về Foot valve là gì? Mọi thắc mắc xin liên hệ ngay với Van inox Hải Phát qua HOTLINE 0961 882 338 để được tư vấn và giải đáp sớm nhất.
