Đồng hồ đo áp suất khí nén

Đồng hồ đo áp suất khí nén là thiết bị quan trọng, không thể thiếu trong các hệ thống khí nén. Chức năng của đồng hồ là giám sát và điều chỉnh áp suất khí nén trong suốt quá trình vận hành. Với thiết kế chuyên biệt, đồng hồ áp suất khí nén đáp ứng các yêu cầu khắt khe, mang lại độ chính xác cao, độ bền vượt trội, khả năng làm việc hiệu quả trong môi trường khắc nghiệt.

Giới thiệu đồng hồ đo áp suất khí nén

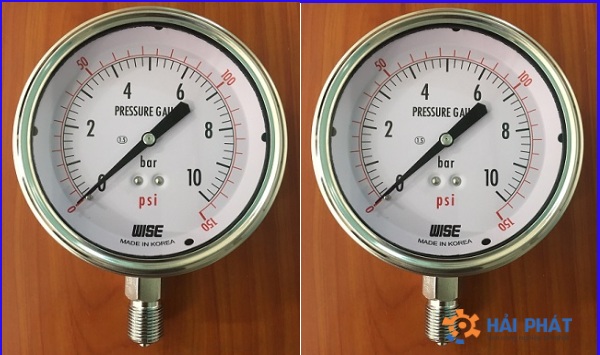

Đồng hồ đo áp suất khí nén hay đồng hồ áp suất khí nén là thiết bị chuyên dụng để đo áp suất trong các hệ thống khí nén. Thiết bị này giúp giám sát áp suất làm việc, đảm bảo an toàn cho hệ thống và người sử dụng.

Đồng hồ áp suất khí nén được lắp đặt trên hệ thống khí nén với chức năng đo và hiển thị chính xác mức áp suất tại thời điểm đo, hỗ trợ người vận hành kiểm soát toàn bộ hệ thống. Nhờ đó, có thể điều chỉnh kịp thời các sự cố có thể xảy ra.

Trên thị trường, đồng hồ đo áp suất khí nén có nhiều mẫu mã và model khác nhau, tùy theo từng nhà sản xuất mà tên gọi có thể khác nhau. Một số thương hiệu nổi tiếng được người dùng đánh giá cao về chất lượng như Wika, Wise, Ligi… Do đó, giá đồng hồ đo áp khí nén cũng có sự chênh lệch. Vì vậy, việc lựa chọn sản phẩm phù hợp cần dựa vào yêu cầu cụ thể của từng hệ thống, đảm bảo đáp ứng tốt về chất lượng, độ bền và chi phí hợp lý.

Thông số kỹ thuật đồng hồ áp suất khí nén

• Kích thước mặt đồng hồ : 63mm, 100mm, 150mm
• Dãy đo áp suất : -1…+1000 bar
• Kích thước ren: 1/4″, 1/2″ (100mm, 150mm). Kiểu ren BSP hoặc NPT. Vật liệu 316L
• Chất liệu: Inox 304, Inox 316L
• Thiết kế chân: Chân đứng, chân sau
• Dãy đo 0 – 1000kg/cm2  hoặc dãy đo áp suất: 0 – 1000 bar
• Chỉ số bảo vệ: IP67
• Bản Option phiên bản chống cháy nổ: Atex Version
• Đồng hồ có dầu hoặc không có dầu
• Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc
• Bảo hành: 12 tháng

Cấu tạo và nguyên lý hoạt động đồng hồ áp suất khí nén

Cấu tạo

Đồng hồ áp suất khí nén có cấu tạo bao gồm các chi tiết sau:

• Thân vỏ: Là lớp bảo vệ bên ngoài, thường được làm từ inox 304 hoặc inox 316, mang lại độ bền cao và khả năng chịu lực tốt.
• Mặt kính: Được gia cường chắc chắn, có độ dày và trong suốt, vừa bảo vệ các chi tiết bên trong vừa giúp dễ dàng quan sát các thông số đo.
• Mặt chia độ: Tùy theo từng loại mà vạch chia có thể khác nhau. Phổ biến nhất là nền trắng, vạch và chữ số màu đen.
• Kim đồng hồ: Bộ phận này kết nối với cơ cấu chuyển động bên trong, có màu sắc nổi bật giúp dễ dàng nhận biết vị trí đo.
• Màng kim loại: Chuyển đổi áp suất thành chuyển động cơ học, hỗ trợ vận hành cơ cấu truyền động.
• Cơ cấu chuyển động: Biến áp lực thành chuyển động quay, làm quay kim đồng hồ.
• Ống dẫn áp suất: Dẫn truyền áp suất bên trong đồng hồ để đo chính xác.
• Chân kết nối: Thường chế tạo từ đồng hoặc inox, đảm bảo kết nối chắc chắn và bền bỉ.

Nguyên lý hoạt động

Nguyên lý hoạt động của đồng hồ đo áp suất khí nén dựa trên việc sử dụng cảm biến để đo áp suất khí nén. Cảm biến này thường chế tạo từ một bề mặt kim loại đặc biệt. Khi áp suất khí nén tác động lên bề mặt kim loại, nó sẽ uốn cong nhẹ. Sự uốn cong này truyền đến một hệ thống cơ khí bên trong đồng hồ, tại đây sẽ được chuyển đổi thành chuyển động quay của kim đồng hồ.

Kim đồng hồ di chuyển trên mặt số hình tròn, đầu kim chỉ vào các giá trị được đánh dấu bằng các đơn vị đo áp suất như psi, bar, hoặc kg/cm², giúp người dùng dễ dàng đọc các thông số đo được.

Đặc điểm của đồng hồ đo áp suất khí nén

• Phù hợp sử dụng trong các hệ thống khí nén.
• Chất liệu chế tạo cao cấp giúp đảm bảo độ bền và tuổi thọ sử dụng.
• Cung cấp kết quả đo chính xác, sai số rất nhỏ.
• Dãy đo đa dạng, đáp ứng nhiều yêu cầu khác nhau.
• Quá trình lắp đặt đơn giản.
• Thiết kế hiện đại, gọn nhẹ, dễ dàng sử dụng.
• Đa dạng về kiểu dáng và chủng loại, giúp người dùng dễ dàng chọn lựa sản phẩm phù hợp với nhu cầu.

Các loại đồng hồ đo áp suất khí nén

Đồng hồ áp suất khí nén điện tử

Sản phẩm này là phiên bản nâng cấp từ đồng hồ cơ truyền thống. Thay vì hoạt động bằng cơ cấu kim và bộ phận cơ khí bên trong, đồng hồ đo áp suất khí nén điện tử sử dụng tín hiệu điện tử để điều khiển. Các thông số đo có thể được lưu trữ trực tiếp trong đồng hồ hoặc truyền đến hệ thống giám sát và điều khiển từ xa.

Với hiệu quả vượt trội, đồng hồ điện tử được sử dụng rộng rãi trong các hệ thống tự động hóa. Tuy nhiên, chi phí đầu tư cho sản phẩm này cũng cao hơn so với đồng hồ dạng cơ.

Đồng hồ áp suất khí nén dạng cơ

Đồng hồ đo áp suất khí nén dạng cơ có thiết kế đơn giản với kim chỉ thị áp suất trực tiếp trên mặt đồng hồ. Khi áp suất tác động, kim chỉ thị quay để hiển thị giá trị áp suất thực tế. Đây là loại đồng hồ truyền thống, dễ sử dụng và có chi phí thấp.

Đồng hồ áp suất khí nén mini

Đây là loại đồng hồ thường được sử dụng trong các thiết bị cầm tay như máy đo huyết áp, bơm hơi xe, vòi xịt khí… Với dải đo thấp, không đáp ứng được các yêu cầu khắt khe của môi trường công nghiệp nên đồng hồ đo áp suất khí nén mini không phù hợp để sử dụng trong các hệ thống công nghiệp.

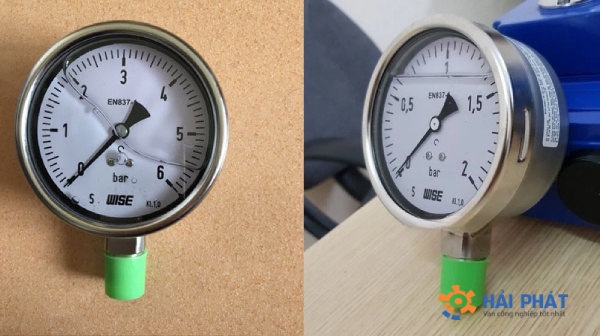

Đồng hồ áp suất khí nén có dầu

Loại đồng hồ đo áp suất khí nén này được sử dụng rộng rãi trong các hệ thống máy móc và thiết bị hoạt động trong môi trường có rung lắc hoặc va đập. Lớp dầu bên trong không chỉ giúp kim đồng hồ vận hành ổn định, chính xác mà còn ngăn chặn tình trạng ngưng tụ hơi nước và đóng băng, đảm bảo độ bền và hiệu quả sử dụng.

Đồng hồ áp suất khí nén không dầu

Đồng hồ đo áp suất khí nén không dầu được sử dụng chủ yếu trong các hệ thống ổn định, không rung lắc hay va đập. Thiết bị này được thiết kế để đo áp suất khí, thường có dải áp suất thấp hơn so với đồng hồ có dầu. Tuy nhiên, khi hoạt động trong môi trường có nhiệt độ quá thấp hoặc quá cao, đồng hồ rất dễ gặp phải tình trạng ngưng tụ hơi nước và đóng băng, ảnh hưởng đến hiệu quả sử dụng.

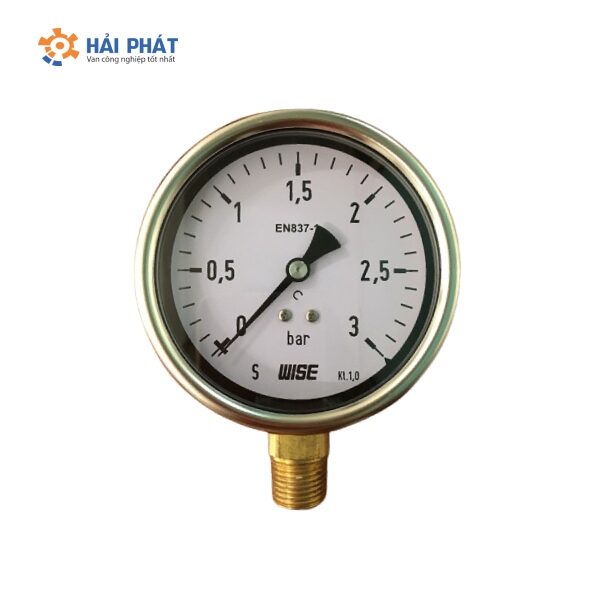

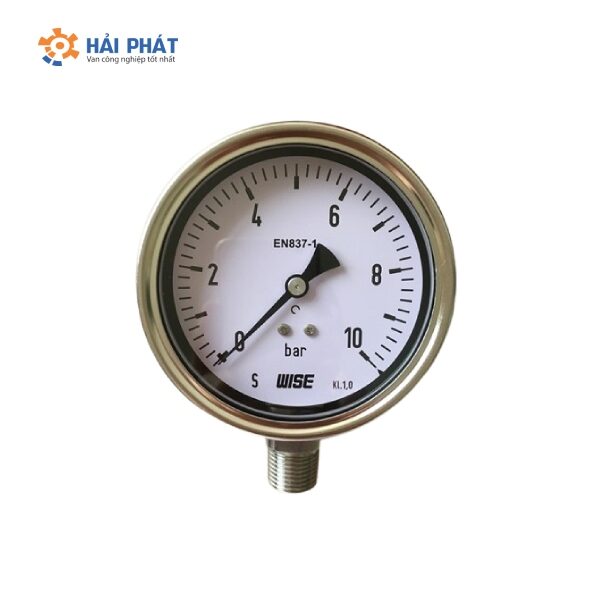

Đồng hồ áp suất khí nén chân đứng

Đồng hồ này có thiết kế với chân kết nối thẳng đứng, mặt đồng hồ hướng về phía người quan sát. Thông thường, đồng hồ đo áp suất khí nén chân đứng được lắp đặt trên các đường ống, ở những vị trí thuận tiện theo dõi, từ hệ thống đường ống khí nén cho đến các bình tích áp.

Đồng hồ áp suất khí nén chân sau

Đây là loại đồng hồ thông dụng với thiết kế chân kết nối nằm phía sau. Loại đồng hồ này rất thích hợp để kiểm tra áp suất tại các vị trí như âm tường, bề mặt trụ hoặc trên cao, do mặt đồng hồ thiết kế hướng ra ngoài, giúp người dùng dễ dàng quan sát.

Đồng hồ đo áp suất khí nén chân sau được phân thành các loại: đồng hồ chân sau vị trí 12h, đồng hồ chân sau vị trí 6h, đồng hồ chân sau vị trí 3h, đồng hồ chân sau 6h có vít định vị.

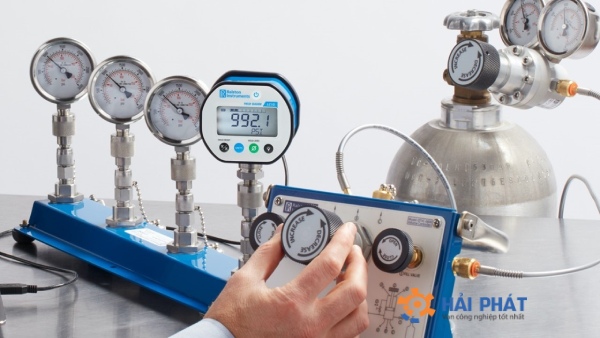

Ứng dụng đồng hồ áp suất khí nén phổ biến

Đồng hồ đo áp suất khí nén được sử dụng rộng rãi trong nhiều hệ thống, có thể kể đến như:

• Trong các máy nén khí
• Trong các xi lanh khí nén
• Trong hệ thống máy móc hạng nặng
• Trong lĩnh vực hàng không vũ trụ để điều áp cabin hay bình nhiên liệu…
• Trong các nhà máy cơ khí chế tạo máy, lắp ráp linh kiện điện tử, đóng gói thành phẩm, chế biến nông lâm sản, dệt may…
• ….

Hướng dẫn lựa chọn đồng hồ đo áp suất khí nén

Khi chọn đồng hồ áp suất khí nén, cần lưu ý các yếu tố sau:

1. Thang đo đồng hồ:

• Xác định áp suất làm việc của hệ thống, bao gồm mức áp suất tối thiểu và tối đa.
• Nên chọn đồng hồ có thang đo lớn hơn áp suất cần đo khoảng 20% – 30% để đảm bảo độ chính xác, tăng độ bền và hạn chế các sự cố như cháy nổ.

2. Kích cỡ ren kết nối:

• Với đồng hồ có đường kính mặt ≤ 80 mm, nên chọn kích cỡ chân ren thông dụng như G ¼, G ¼ NPT, G 3/8, G 3/8 NPT, G 1/8, G 1/8 NPT.
• Với đồng hồ đường kính mặt ≥ 100 mm, nên chọn ren có kích cỡ lớn hơn như G ½, G ½ NPT, G 1, G 1 NPT, G 1 ½, G 1 ½ NPT.

3. Kiểu chân đồng hồ:

• Thiết kế chân đồng hồ khá đa dạng như: chân sau, chân sau có vành, chân đứng, chân đứng có vành. Tùy vào yêu cầu cụ thể để chọn kiểu phù hợp.

4. Loại đồng hồ:

• Chọn chất liệu chế tạo đồng hồ phù hợp với môi trường đo để tránh lãng phí.
• Đồng hồ có hai loại mặt:
  • Mặt có dầu: Phù hợp với môi trường có rung động, lắc lư, giúp tăng độ chính xác và bảo vệ kim đo.
  • Mặt không dầu: Thích hợp cho môi trường ổn định, ít chấn động.

5. Đường kính mặt đồng hồ:

• Lựa chọn tùy vào khoảng cách từ vị trí lắp đến người quan sát. Một số kích thước phổ biến: D40 mm, D50 mm, D60 mm, D75 mm, D100 mm, D150 mm, D200 mm.

Giá đồng hồ đo áp suất khí nén, mua ở đâu chính hãng?

Van Hải Phát là đơn vị uy tín tại Việt Nam, chuyên nhập khẩu và phân phối các loại đồng hồ đo áp suất, van công nghiệp, phụ kiện và thiết bị đo lường. Tất cả các sản phẩm van công nghiệp và đồng hồ đo áp suất nói chung và đồng hồ áp suất khí nén nói riêng đều được chúng tôi nhập khẩu trực tiếp từ nhà sản xuất, kiểm tra chất lượng nghiêm ngặt trước khi đến tay khách hàng.

Với đội ngũ nhân viên chuyên nghiệp, chúng tôi luôn sẵn sàng hỗ trợ khách hàng lựa chọn sản phẩm phù hợp nhất. Khi đến với Van Hải Phát, khách hàng sẽ được cam kết:

• Sản phẩm chính hãng, đạt tiêu chuẩn chất lượng cao.
• Giá cả cạnh tranh, hợp lý nhất thị trường.
• Chính sách bảo hành rõ ràng, dịch vụ hậu mãi chu đáo.
• Hàng hóa có sẵn trong kho, đảm bảo giao hàng nhanh chóng.
• Cung cấp đầy đủ giấy tờ chứng nhận.

Để nhận giá đồng hồ đo áp suất khí nén chi tiết nhất, quý khách vui lòng liên hệ với chúng tôi qua HOTLINE 0961 882 338 để được hỗ trợ tốt nhất.
