Công tắc dòng chảy được sử dụng nhằm mục đích theo dõi, kiểm soát và phát hiện xem bên trong đường ống có lưu chất hay không. Để hiểu rõ hơn về thiết bị này, hãy cùng tìm hiểu ngay trong bài viết dưới đây.
Nội dung chính

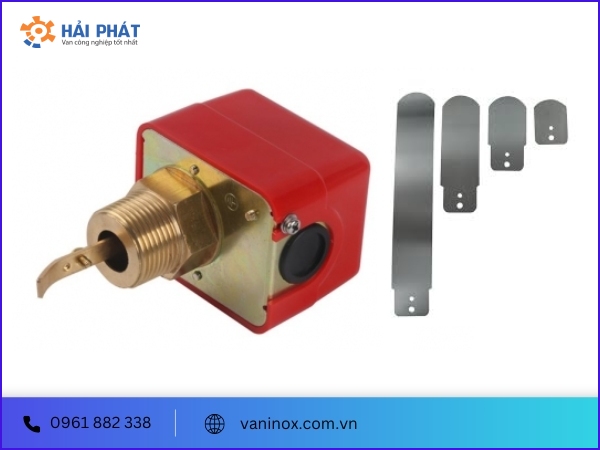

Công tắc dòng chảy (Flow switch) hay công tắc cảm biến dòng chảy, công tắc lưu lượng, công tắc báo dòng chảy… là thiết bị được sử dụng rộng rãi trong các hệ thống chất lỏng. Chức năng chính của Flow switch là giám sát và thông báo để người vận hành biết trong hệ thống có dòng chất lỏng lưu thông hay không.
Thiết bị có cấu tạo đơn giản với một thanh trạng thái hiển thị bên ngoài. Nhờ bộ cảm biến, công tắc có thể phát hiện và kiểm soát lưu lượng chất lỏng, gửi tín hiệu ra thanh trạng thái bên ngoài. Khi có chất lỏng lưu thông, công tắc ở trạng thái ON, ngược lại, khi không có chất lỏng sẽ ở trạng thái OFF. Tính năng này giúp người dùng dễ dàng kiểm tra tình trạng của hệ thống mà không cần thực hiện các phương pháp thủ công, từ đó giúp hệ thống vận hành liên tục, tiết kiệm thời gian và công sức.
Có hai loại công tắc dòng chảy chính là loại cơ và loại điện từ. Việc lựa chọn loại công tắc phù hợp phụ thuộc vào điều kiện kinh tế, quy mô hệ thống, môi trường lưu chất sử dụng.
Hiện nay, công tác cảm biến dòng chảy được ứng dụng phổ biến trong hệ thống ống dẫn nước, nhà máy sản xuất, hệ thống PCCC, hệ thống bơm, hệ thống điều hòa không khí…

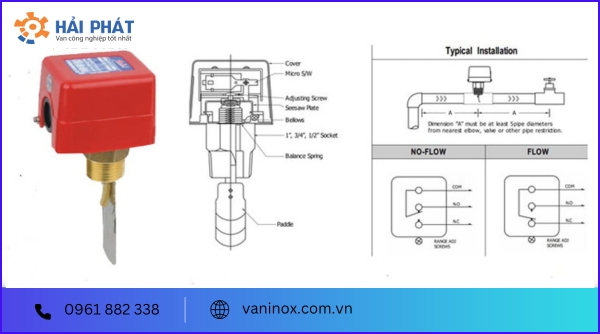

Công tắc dòng chảy bao gồm hai bộ phận chính: bộ phận housing và bộ phận cảm biến.
Ngoài ra, Flow switch còn gồm các chi tiết khác như thân vỏ cảm biến, cầu điều khiển, lò xo đàn hồi, lá chắn cảm biến, núm điều chỉnh lực lò xo, công tắc micro switch.
Công tắc cảm biến dòng chảy có nguyên lý hoạt động đơn giản, vận hành hoàn toàn tự động, sử dụng áp lực dòng chảy và cảm biến bên trong để vận hành. Khi lưu chất đi qua đường ống sẽ tạo ra một áp suất nhất định. Đường ống càng lớn, tốc độ chảy càng nhanh thì áp lực càng lớn.
Trong tình huống này, cảm biến của công tắc sẽ thực hiện nhiệm vụ. Khi lá kim loại trong cảm biến nhận được áp lực từ dòng chảy, chúng sẽ nhanh chóng truyền tín hiệu ra bên ngoài đến bộ phận housing, chuyển thanh trạng thái sang chế độ ON. Ngược lại, khi không có áp lực, thanh trạng thái ở chế độ OFF, báo hiệu rằng trong hệ thống không có lưu chất. Điều này giúp người vận hành dễ dàng theo dõi và kiểm soát tình trạng bên trong hệ thống.

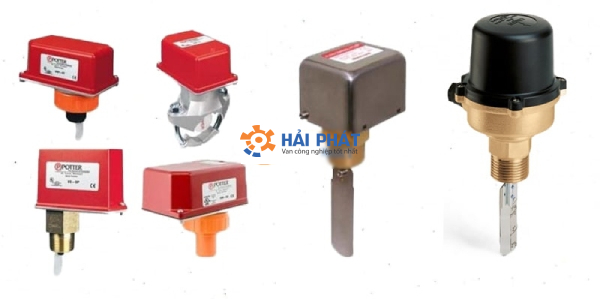

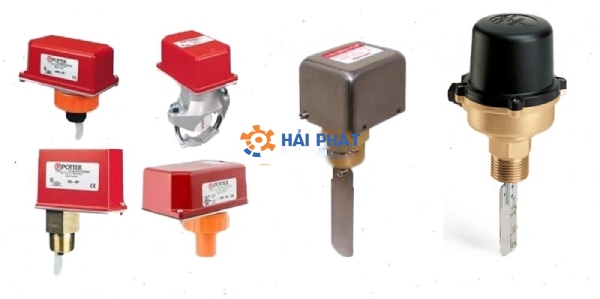

Trên thị trường, công tắc dòng chảy được phân thành 2 loại chính là dạng cơ và dạng điện từ.
Công tắc cơ hoạt động dựa trên áp lực dòng chảy, với một lá kim loại gắn ở phía dưới thân housing. Khi lưu chất chảy qua, áp lực tác động lên lá kim loại khiến chúng chuyển động để bật, tắt thanh trạng thái.
Thiết bị này có khả năng vận hành ổn định, phát hiện lưu chất nhanh, dễ dàng tháo lắp, không đòi hỏi chuyên môn cao, giá thành rẻ nhưng độ bền lại thấp hơn so với công tắc điện từ, do đó cần được thay thế thường xuyên. Hiện nay loại công tắc này chủ yếu sử dụng trong các hệ thống bán công nghiệp hoặc dân dụng, không phù hợp với hệ thống quy mô lớn.
Loại công tắc này được ưa chuộng và sử dụng rộng rãi trong các hệ thống quy mô lớn bởi những ưu điểm vượt trội. Khả năng cảm biến, phát hiện và thông báo tín hiệu đều tự động bằng điện từ, sử dụng nguồn điện áp đa dạng.
Ngoài ra, thiết bị này còn có độ nhạy tốt, hoạt động ổn định trong thời gian dài mà không ảnh hưởng đến năng suất làm việc, chịu được môi trường áp lực cao. Công tắc có độ bền cao, tuổi thọ sử dụng lâu dài nên không cần bảo trì hay thay mới thường xuyên, giúp tiết kiệm chi phí.
Tuy nhiên, nhược điểm của công tác cảm biến dòng chảy điện từ là giá thành cao, do đó thường chỉ được lắp đặt trong các hệ thống quy mô lớn, tự động hóa.
Flow switch được sử dụng phổ biến trong các hệ thống lưu chất nhờ những ưu điểm nổi bật sau:
Bên cạnh các ưu điểm kể trên, công tắc dòng chảy còn một số hạn chế như:

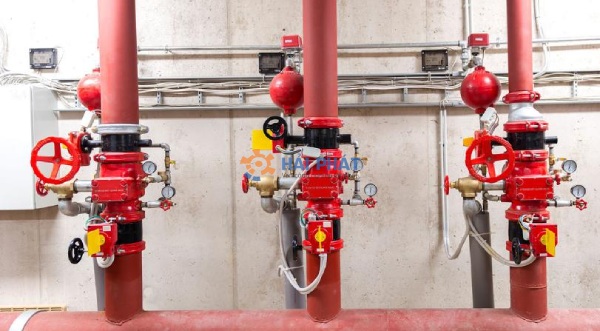

Hiện nay, công tắc điện từ được ứng dụng nhiều trong các hệ thống, lĩnh vực sau:
Khi sử dụng công tắc dòng chảy, cần chú ý các vấn đề sau:
Trên đây là những thông tin về công tắc dòng chảy, có thể nói đây là thiết bị quan trọng trong các hệ thống chất lỏng, nhờ có chúng mà quá trình kiểm tra lưu chất dễ dàng hơn, không tốn nhiều công sức và thời gian.
Nếu quý khách cần tư vấn chi tiết hoặc mua công tắc dòng chảy, vui lòng liên hệ với Van Inox Hải Phát qua HOTLINE 0961 882 338. Chúng tôi chuyên cung cấp các loại van công nghiệp, thiết bị phụ kiện công nghiệp uy tín, chính hãng tại thị trường Việt Nam, cam kết đáp ứng mọi nhu cầu của quý khách hàng.
