Van Điện Từ

Van điện từ là thiết bị được dùng để đóng mở, kiểm soát dòng chảy lưu chất. Van hoạt động tự động dựa trên nguồn điện áp phổ biến như 24V, 220V. Hiện nay, Van Hải Phát nhập khẩu và phân phối chính hãng sản phẩm với mức giá hợp lý, kèm theo đầy đủ giấy tờ chứng nhận.

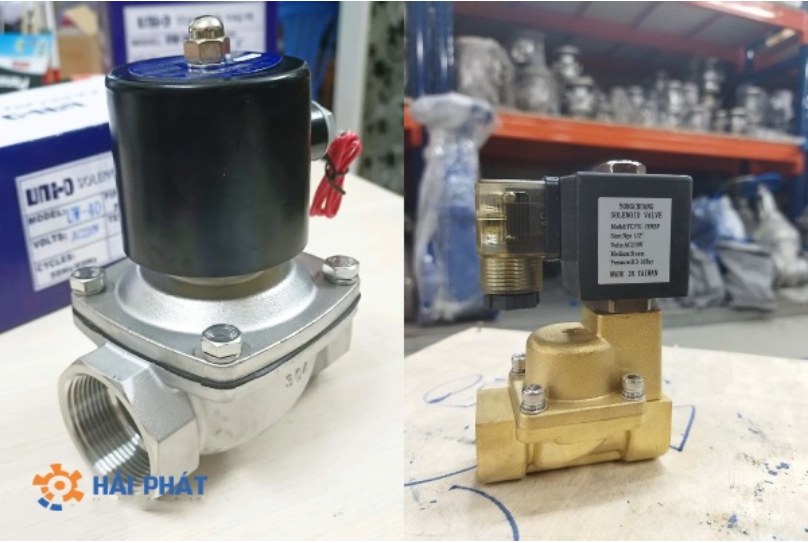

Giới thiệu van điện từ

Van điện từ (Solenoid Valve) được dùng để kiểm soát dòng chảy lưu chất thông qua cơ chế đóng mở tự động. Thiết bị này hoạt động nhờ nguồn điện áp phổ biến như 24V, 220V. Khi được cấp điện, cuộn dây điện từ (coil điện) tạo ra từ trường, tác động lên piston bên trong để thực hiện đóng hoặc mở van. Khi ngừng cung cấp điện, van sẽ trở về trạng thái ban đầu nhờ lực đàn hồi của lò xo.

Thông thường, van có thiết kế gồm hai cổng (cổng vào và cổng ra), tuy nhiên cũng có loại có ba cổng hoặc nhiều hơn để đáp ứng các yêu cầu sử dụng khác nhau. Cấu tạo cơ bản của van bao gồm thân van, cuộn dây điện từ (coil điện), ty van, lò xo đàn hồi, màng van, piston, ống lõi….

Van điện từ sở hữu nhiều ưu điểm như độ bền cao, khả năng đóng mở nhanh, tiết kiệm năng lượng và hoạt động ổn định. Nhờ thiết kế nhỏ gọn, đơn giản, thiết bị này rất dễ dàng lắp đặt và sử dụng.

Hiện nay, van điện từ được ứng dụng rộng rãi trong nhiều lĩnh vực tự động hóa, từ công nghiệp đến dân dụng. Chúng ta có thể bắt gặp thiết bị này trong các hệ thống như cấp nước, xử lý nước thải, dẫn hóa chất, xăng dầu, hệ thống phòng cháy chữa cháy (PCCC), thủy lợi, tưới tiêu, các nhà máy sản xuất, chế biến…

Thông số làm việc của van điện từ

• Kích cỡ: DN8 – DN200
• Chất liệu: Inox, gang, nhựa, đồng
• Điện áp: 24V, 220V
• Dạng đóng mở: Thường đóng, thường mở
• Áp lực: PN10, PN16, PN25
• Nhiệt độ: – 10 ~ 180 độ C
• Kết nối ống: Mặt bích, nối ren
• Môi trường sử dụng: Chất lỏng, khí, hơi, hóa chất
• Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan, Italy
• Bảo hành: 12 tháng

Cấu tạo và nguyên lý vận hành của van điện từ

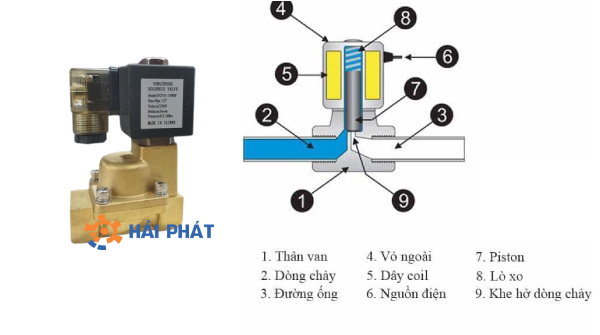

Cấu tạo

Cấu tạo của van điện từ bao gồm các bộ phận chính sau:

• Thân van: Được chế tạo từ các vật liệu như nhựa, gang, đồng, inox,… bên ngoài phủ một lớp sơn cách điện giúp đảm bảo an toàn khi sử dụng. Bộ phận này sản xuất theo tiêu chuẩn IP67, IP68 giúp chống thấm nước, chống bụi bẩn. Thân van cũng là bộ phận kết nối với đường ống theo dạng lắp ren hoặc mặt bích.
• Đĩa van (màng van): Thường làm từ thép không gỉ, có chức năng ngăn chặn dòng chảy khi nguồn điện bị ngắt (van đóng). Nếu đĩa van bị hỏng, van có thể gặp tình trạng rò rỉ.
• Ống lõi: Còn được gọi là ống phần cứng, ống van solenoid, ống piston hoặc cụm hướng dẫn. Bộ phận này giúp cải thiện từ trường sinh ra từ cuộn dây điện từ, hỗ trợ quá trình vận hành van.
• Lò xo đàn hồi: Có vai trò giúp van hoạt động ổn định. Khi không có nguồn điện, lò xo đàn hồi đưa trục và đĩa van về vị trí ban đầu.
• Cuộn dây điện từ (coil điện): Đây là bộ phận quan trọng nhất, có nhiệm vụ tiếp nhận điện áp và tạo ra từ trường để kích hoạt van. Cuộn dây gồm nhiều vòng dây quấn quanh ống lõi, giúp duy trì chuyển động ổn định bên trong.
• Lõi cố định (lug nut): Bao gồm một ống chứa và lõi không có tính từ, được bọc kín nhằm ngăn rò rỉ lưu chất và tối ưu hóa chuyển động của van.
• Piston (phần lõi): Bộ phận này thường chế tạo từ vật liệu chịu nhiệt, có thiết kế dạng hình trụ. Khi được cấp điện năng, piston sẽ di chuyển để điều khiển trạng thái đóng/mở van.
• Màng ngăn: Bộ phận này có nhiệm vụ cách ly cụm điện từ với lưu chất. Màng ngăn thường làm từ các chất liệu như PTFE, FKM, EPDM,…

Nguyên lý vận hành

Van điện từ có 2 tùy chọn là dạng thường đóng và thường mở, do đó nguyên lý hoạt động cũng có sự khác biệt. Cụ thể:

• Van điện từ thường mở (NO)

Van điện từ thường mở có trạng thái mặc định luôn mở. Cấu tạo của van bao gồm một lò xo đặt phía dưới, ty van nằm bên trong lò xo. Khi chưa cấp điện, lò xo ở trạng thái thả lỏng, đẩy ty van và màng van lên, van mở cho phép lưu chất lưu thông dễ dàng.

Khi cấp điện áp cho cuộn coil điện, lực từ sinh ra sẽ ép ty van và màng van xuống, nén lò xo lại. Đồng thời, màng van bịt kín khe hở của thân van, ngăn chặn lưu chất đi qua.

Khi ngừng cấp điện, lực từ trường biến mất, lò xo giãn ra, đẩy ty van và màng van lên, mở khe thân van, van trở về trạng thái mở ban đầu.

• Van điện từ thường đóng (NC)

Ở trạng thái ban đầu, van luôn đóng, màng van che kín khe hở trên thân van, ngăn chặn lưu chất đi qua. Lúc này, lò xo đàn hồi ở trạng thái thả lỏng.

Khi cấp điện cho cuộn coil điện, từ trường sinh ra hút ty van lên, kéo theo màng van và ép lò xo đàn hồi. Nhờ đó, khe hở trên thân van được mở, cho phép lưu chất đi qua. (Lưu ý: Nguồn điện cấp phải phù hợp với van để tránh nguy cơ chập cháy hoặc giảm hiệu suất hoạt động).

Khi ngắt nguồn điện, lực hút từ trường mất đi, lò xo đàn hồi đẩy ty van và màng van xuống, bịt kín khe hở trên thân van, ngăn lưu chất chảy qua. Lò xo trở về trạng thái thả lỏng đưa van trở về trạng thái đóng ban đầu.

Phân loại van điện từ

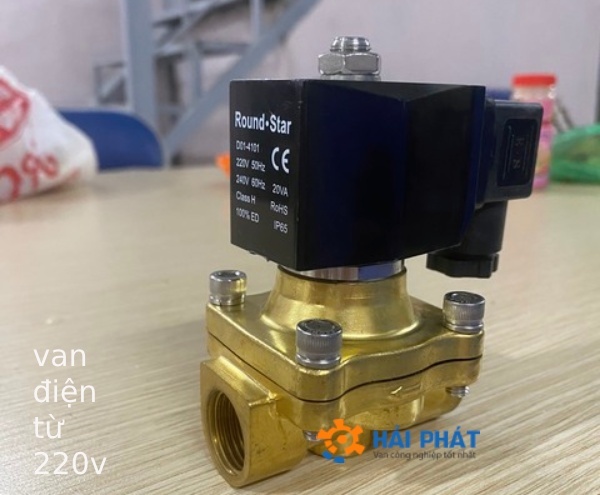

Van điện từ 220V

Đây là loại van hoạt động với điện áp xoay chiều 220V. Với việc sử dụng điện áp phổ biến tại Việt Nam, van có thể dễ dàng lắp đặt và sử dụng tại nhiều vị trí, khu vực khác nhau, được ứng dụng rộng rãi trong các hệ thống từ công nghiệp, nông nghiệp đến dân dụng.

Van điện từ 24V

Van điện từ 24V được đánh giá có độ an toàn cao nhờ sử dụng dòng điện một chiều 24V để vận hành. Điều này giúp giảm thiểu rủi ro, hạn chế các tác động tiêu cực đối với người sử dụng. Loại van này thường được ứng dụng trong các hệ thống tự động hóa và dây chuyền sản xuất hàng loạt.

Van điện từ nước

Van điện từ nước được thiết kế chuyên sử dụng cho môi trường nước. Chức năng chính của van là kiểm soát dòng chảy bằng cách đóng hoặc mở, cho phép dòng chảy nước hoặc hơi nước đi qua. Loại van này được ứng dụng rộng rãi trong các hệ thống cấp nước, xử lý nước, phòng cháy chữa cháy (PCCC), hệ thống tưới tiêu….

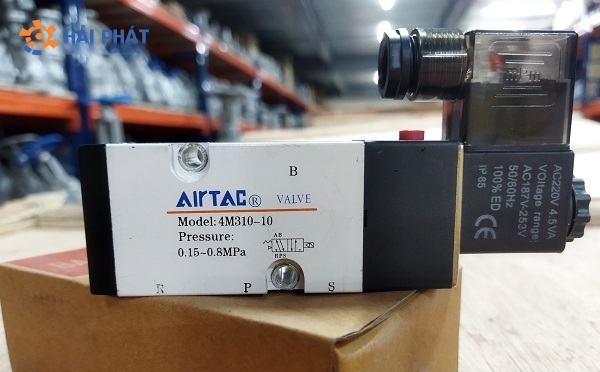

Van điện từ khí nén

Van điện từ khí nén là thiết bị quan trọng trong hệ thống cung cấp và phân phối khí nén. Thiết bị thường được lắp đặt trên hệ thống để thực hiện chức năng đóng, mở hoặc điều chỉnh luồng khí nén.

Hiện nay, van điện từ khí nén có nhiều loại với các tùy chọn đa dạng nhằm đáp ứng nhu cầu sử dụng khác nhau, bao gồm các loại van 2/2, 3/2, 4/2, 5/2, 5/3, sử dụng điện áp phổ biến như 24V, 220V…

Van điện từ hơi

Van điện từ hơi nóng là loại van chuyên sử dụng cho các hệ thống hơi nóng, điển hình như hệ thống lò hơi, nồi hơi, hệ thống sấy, sưởi, giặt là công nghiệp…Van được chế tạo từ các vật liệu chịu nhiệt tốt như inox, đồng, gang, giúp đảm bảo hoạt động ổn định trong điều kiện nhiệt độ từ 80°C trở lên.

Ưu điểm nổi bật của van điện từ hiện nay

Van điện từ được sử dụng rộng rãi bởi những ưu điểm nổi bật sau:

• Thiết kế nhỏ gọn, cấu trúc đơn giản, dễ dàng lắp đặt, thuận tiện cho việc tháo lắp, bảo dưỡng và sửa chữa.
• Đa dạng về kiểu dáng, kích thước, chất liệu, phù hợp với nhiều hệ thống từ công nghiệp đến dân dụng.
• Hỗ trợ nhiều mức điện áp khác nhau, bao gồm cả xoay chiều và một chiều.
• Chất liệu chế tạo cao cấp như inox, gang, đồng, nhựa, đảm bảo có độ bền cao, khả năng chống ăn mòn và oxy hóa tốt.
• Vận hành tự động với độ chính xác cao, giúp tiết kiệm thời gian, công sức.
• Có thể điều khiển từ xa mà không cần thao tác trực tiếp.
• Thời gian đóng mở nhanh, phù hợp với các các hệ thống yêu cầu tốc độ cao.
• Giá thành hợp lý, giúp tối ưu chi phí đầu tư.
• Tiết kiệm điện năng, giúp giảm chi phí vận hành.

Ứng dụng của van điện từ phổ biến

Các ứng dụng tiêu biểu của van điện từ trong thực tiễn bao gồm:

• Hệ thống cấp nước sạch, nước sinh hoạt
• Hệ thống xử lý nước
• Hệ thống dẫn khí nén, khí gas, khí đốt
• Hệ thống dẫn hơi nóng
• Hệ thống thuỷ lực
• Hệ thống tưới tiêu tự động
• Hệ thống bồn chứa nước, bể chứa, bể bơi
• Hệ thống đài phun nước
• Hệ thống cứu hỏa, phòng cháy chữa cháy
• Các nhà máy chế biến, sản xuất
• Một số thiết bị dân dụng như máy rửa bát, máy giặt
• …..

Bảng giá van điện từ chính hãng tại Van Hải Phát

Van Hải Phát tự hào là đơn vị nhập khẩu và phân phối chính hãng các loại van điện từ giá rẻ, chính hãng tại Việt Nam. Chúng tôi nhập khẩu trực tiếp từ nhà sản xuất, lưu kho số lượng lớn với đa dạng mẫu mã, chất liệu, kích thước, giúp khách hàng dễ dàng tìm được sản phẩm phù hợp.

Khi mua hàng tại Van Hải Phát, khách hàng sẽ nhận được mức giá van điện từ cạnh tranh nhất, cùng nhiều ưu đãi và chiết khấu hấp dẫn. Chúng tôi cam kết chính sách bảo hành minh bạch, hỗ trợ đổi trả linh hoạt, vận chuyển, lắp đặt theo yêu cầu.

Để nhận báo giá van điện từ, catalogue, bản vẽ và hình ảnh chi tiết, quý khách vui lòng liên hệ trực tiếp Van Hải Phát qua số Hotline 0961 882 338.
