Van bi điều khiển điện
Van bi điều khiển điện là thiết bị sử dụng điện áp để vận hành van. Loại van này có chức năng đóng mở, kiểm soát và điều tiết dòng chảy nhanh chóng, hiệu quả. Hiện nay, van bi điện được ứng dụng rộng rãi trong nhiều hệ thống và môi trường lưu chất khác nhau.

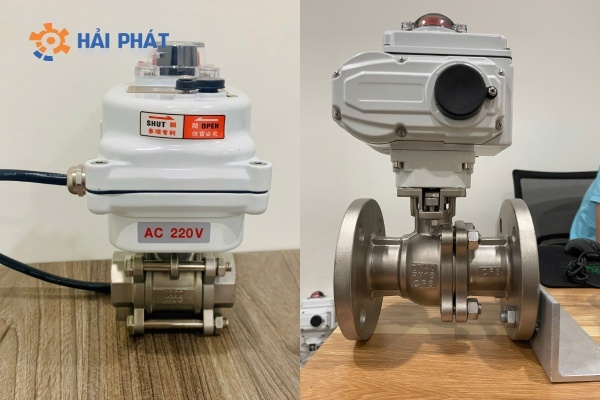

Giới thiệu van bi điều khiển điện
Van bi điều khiển điện hay còn gọi là van bi điện hoặc van bi điều khiển bằng điện có tên tiếng Anh Electric Actuator Ball Valve. Đây là loại van hoạt động hoàn toàn tự động bằng cách cung cấp điện áp phù hợp cho bộ điều khiển điện. Van bi điện có khả năng đóng mở để ngăn chặn hoặc cho phép lưu chất đi qua, đồng thời với thiết kế đặc biệt của đĩa van, van còn có khả năng điều tiết lưu lượng dòng chảy hiệu quả. Thời gian vận hành van tương đối nhanh, chỉ từ 10 – 20s.
Cấu tạo của van bi điều khiển bằng điện tương tự như các loại van bi thông thường, nhưng được tích hợp thêm bộ truyền động điện (Electric Actuator). Bộ phận này có chức năng chuyển đổi năng lượng điện thành cơ năng để vận hành van tự động. Điện áp sử dụng bao gồm 24V, 220V, 380V…
Nhờ khả năng vận hành tự động, van bi điều khiển điện có thể lắp đặt ở nhiều vị trí và khu vực khác nhau, chẳng hạn như hệ thống quy mô lớn, các vị trí khó tiếp cận như trên cao, dưới sâu, môi trường làm việc có chất độc hại, hoặc ở những nơi xa tầm với.
Van bi điện ngày càng được ưa chuộng và ứng dụng rộng rãi nhờ những tính năng ưu việt mà thiết bị mang lại. Không chỉ giúp tăng hiệu suất làm việc, thiết bị này còn tiết kiệm thời gian và giảm chi phí nhân công.
Thông số kỹ thuật van bi điện
- Kích thước: DN15 – DN200
- Chất liệu chế tạo van: Inox, nhựa
- Bộ điều khiển: Hợp kim nhôm
- Gioăng làm kín: PTFE
- Tiêu chuẩn: IP67, IP68
- Kiểu liên kết: Nối ren, mặt bích
- Điện áp: 24V, 220V, 380V
- Áp lực hoạt động: PN10, PN16
- Nhiệt độ hoạt động: – 10 độ C ~ 180 độ C
- Dạng hoạt động: ON/OFF, tuyến tính
- Môi trường lưu chất sử dụng: Nước sạch, nước thải, hơi, khí, hóa chất…
- Thương hiệu: Bolton, KosaPlus
- Xuất xứ: Đài Loan, Hàn Quốc, Trung Quốc
- Bảo hành: 12 tháng
Cấu tạo van bi điều khiển bằng điện
Van bi điều khiển điện có cấu tạo cơ bản bao gồm các bộ phận sau:

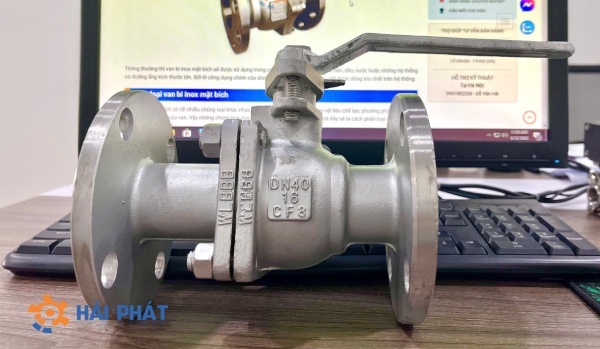

Van bi cơ
Đây là bộ phận trực tiếp đóng mở, kiểm soát, điều tiết dòng chảy lưu chất. Cấu tạo van bi bao gồm các thành phần chính như thân van, trục van, bi van (đĩa van) và gioăng làm kín. Bi van có thiết kế với hình dạng là một viên bi kim loại rỗng, được khoan lỗ xuyên tâm với đường kính lỗ có thể bằng hoặc nhỏ hơn kích thước đường ống. Chức năng của bộ phận này là thực hiện đóng mở, điều tiết dòng chảy.
Vật liệu chế tạo van bi phổ biến gồm inox, nhựa, với thiết kế thân van dạng một mảnh, hai mảnh hoặc ba mảnh. Van bi kết nối với đường ống thông qua mặt bích hoặc ren, đảm bảo quá trình lắp đặt dễ dàng và chắc chắn.

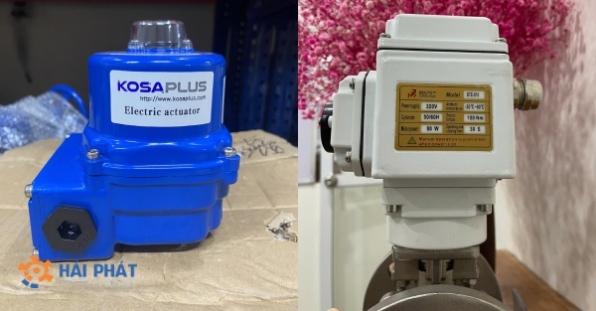

Bộ điều khiển điện
Bộ điều khiển điện hay motor điện được cấu tạo từ nhiều bộ phận quan trọng như vỏ ngoài, tụ điện, mạch điện, bánh răng truyền lực, công tắc giám sát và công tắc hành trình. Thiết bị này sản xuất theo tiêu chuẩn IP67, IP68, chế tạo từ hợp kim nhôm nguyên khối và được phủ một lớp sơn epoxy bên ngoài, giúp cách điện, chống thấm nước và hạn chế nhiễm từ.
Bộ điều khiển điện hoạt động với các mức điện áp khác nhau như 24V, 220V, 380V, phù hợp lắp đặt ở nhiều vị trí và hệ thống khác nhau. Đây là bộ phận quan trọng có chức năng chuyển hóa điện năng thành cơ năng để vận hành van tự động mà không cần lực tác động từ con người. Hiện nay, motor điện hoạt động theo hai phương thức chính là điều khiển ON/OFF (đóng/mở hoàn toàn) và điều khiển tuyến tính (đóng/mở theo các góc mong muốn).
Nguyên lý hoạt động của van bi điều khiển điện
Van bi điều khiển điện hoạt động theo hai phương thức chính là ON/OFF và tuyến tính. Cả hai phương thức này đều dựa trên sự chuyển động và thay đổi góc quay của bi van để thực hiện chức năng đóng/mở hoặc điều tiết lưu chất.
Ở trạng thái bình thường, không cấp điện, van ở trạng thái đóng hoàn toàn. Lúc này, lỗ xuyên tâm của bi van nằm vuông góc với dòng chảy, ngăn không cho lưu chất đi qua. Khi cấp điện áp tương ứng vào bộ truyền động điện, cuộn điện trong bộ truyền động tạo ra từ trường làm quay bánh răng, chuyển đổi điện năng thành cơ năng để tác động lên trục van. Trục van quay kéo theo bi van xoay, khiến lỗ xuyên tâm của bi van dịch chuyển vào vị trí song song với dòng chảy, cho phép lưu chất đi qua. Mức độ mở của van quyết định lưu lượng dòng chảy nhiều hay ít.
Mỗi chu trình đóng hay mở van đều có công tắc hành trình giúp tự động ngắt điện sau khi hoàn thành, tránh tình trạng om điện. Đồng thời, công tắc giám sát sẽ gửi tín hiệu về trung tâm điều khiển để thông báo trạng thái hoạt động của van.
Để đóng van, người vận hành chỉ cần cấp nguồn điện tương ứng để chuyển mạch, hệ thống sẽ hoạt động theo chiều ngược lại, đưa van về trạng thái đóng ban đầu.
Phân loại van bi điện

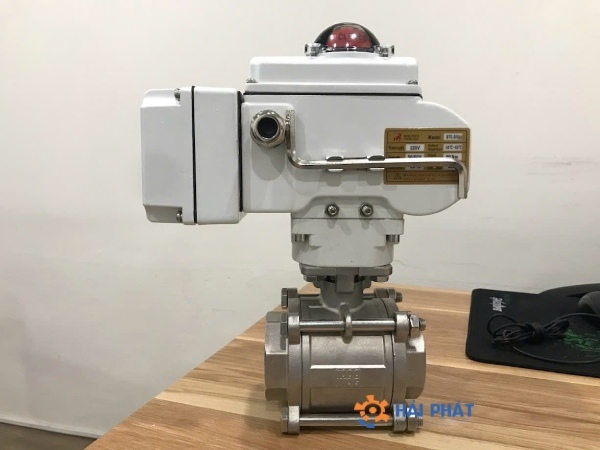

Van bi inox điều khiển điện
Van bi inox điện là loại van chế tạo từ các loại inox như inox 304, inox 316…vận hành tự động bằng bộ điều khiển điện. Đây là vật liệu chất lượng cao, có độ bền vượt trội, khả năng chịu áp lực và nhiệt độ cao, đồng thời chống ăn mòn và oxy hóa hiệu quả. Nhờ bề mặt sáng bóng, van bi inox điều khiển điện luôn giữ được tính thẩm mỹ và độ bền theo thời gian. Do inox là vật liệu cao cấp nên giá thành của loại van này thường cao hơn so với các chất liệu khác.

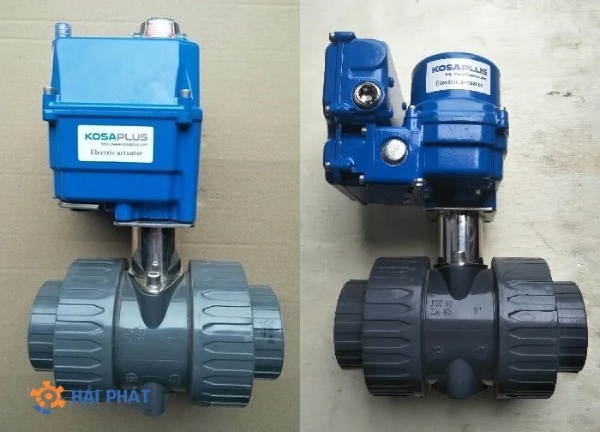

Van bi nhựa điều khiển điện
Van bi nhựa điều khiển bằng điện được chế tạo từ các loại nhựa như PVC, UPVC, CPVC… Nhờ đặc tính chống ăn mòn và chống oxy hóa vượt trội, van bi nhựa điều khiển điện được sử dụng phổ biến trong các hệ thống đặc thù như hóa chất, dung dịch tẩy rửa, nước biển, nước thải… Tuy nhiên, nhược điểm của van là khả năng chịu áp lực và nhiệt độ không cao.
Van bi 3 ngã điều khiển điện
Van bi 3 ngã điều khiển điện có thiết kế với ba cửa khác nhau. Điểm đặc trưng của loại van này là bi van có cấu tạo dạng chữ T (cho phép dòng chảy lưu thông đồng thời qua cả ba cửa), hoặc dạng chữ L (chỉ mở hai cửa và chặn một cửa, thường được sử dụng trong các hệ thống đổi hướng dòng chảy). Hiện nay, van bi 3 ngã điện được lắp đặt tại các vị trí ngã ba để kết nối và điều tiết dòng chảy trong hệ thống đường ống.

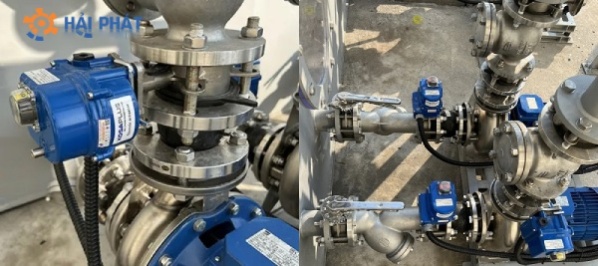

Ứng dụng van bi điều khiển điện
Van bi điều khiển điện hiện được ứng dụng rộng rãi trong nhiều hệ thống, lĩnh vực khác nhau như:
- Hệ thống cấp dẫn nước, xử lý nước
- Hệ thống bể chứa, bồn chứa, đài phun nước, hồ bơi
- Hệ thống điều hòa, làm mát, làm lạnh
- Hệ thống phòng cháy chữa cháy
- Hệ thống hơi nóng
- Hệ thống lọc hóa xăng, dầu, khí, gas…
- Hệ thống hoá chất, dung dịch tẩy rửa, nước biển…
- Hệ thống tưới tiêu, chăn nuôi
- Hệ thống thuỷ lợi
- Nhà máy chế biến, sản xuất thực phẩm, dược phẩm, mỹ phẩm, nước uống, bia rượu…
- Ngành công nghiệp luyện kim
- Ngành công nghiệp khai thác khoáng sản
- Ngành công nghiệp đóng tàu
- Nhà máy sản xuất vật liệu xây dựng, giấy, bột giấy
- Nhà máy thủy điện, nhiệt điện…
Đánh giá ưu, nhược điểm của van bi điều khiển bằng điện
Ưu điểm
Van bi điều khiển điện được sử dụng phổ biến trong nhiều hệ thống và lĩnh vực nhờ các ưu điểm vượt trội sau:
- Khả năng đóng/mở và điều tiết dòng chảy lưu chất hiệu quả.
- Hoạt động hoàn toàn tự động bằng cách cung cấp điện áp phù hợp cho bộ điều khiển, giúp tiết kiệm thời gian và công sức.
- Hỗ trợ nhiều mức điện áp như 24V, 220V, 380V, phù hợp với nhiều vị trí và khu vực lắp đặt khác nhau.
- Kết nối dạng ren, mặt bích thông dụng, giúp lắp đặt dễ dàng, hạn chế rò rỉ lưu chất.
- Thân van bi được làm từ các vật liệu bền bỉ như inox, nhựa, có khả năng chống ăn mòn và oxy hóa tốt, chịu nhiệt độ, áp lực cao.
- Bộ truyền động điện bằng hợp kim nhôm nguyên khối, bên ngoài phủ lớp sơn epoxy, đạt tiêu chuẩn IP67, IP68, đảm bảo khả năng chống nước, chống bụi và nhiễm từ.
- Thiết kế van nhỏ gọn, đơn giản, thuận tiện trong quá trình vận chuyển, lắp đặt và sử dụng.
- Có thể điều khiển van từ xa, vận hành đồng thời nhiều thiết bị.
- Phù hợp lắp đặt tại các vị trí trên cao, dưới sâu hoặc môi trường nguy hiểm mà con người khó tiếp cận.
- Hoạt động theo hai phương thức chính: ON/OFF và tuyến tính, đáp ứng các nhu cầu sử dụng khác nhau.
Nhược điểm
Bên cạnh ưu điểm thì van bi điện cũng tồn tại một số nhược điểm như:
- Chi phí đầu tư cao hơn so với các loại van bi khác.
- Thời gian đóng mở chậm hơn so với van bi điều khiển bằng khí nén.
- Van hoạt động bằng điện nên có nguy cơ chập điện, cháy nổ.
- Tốn thêm chi phí điện hàng tháng.

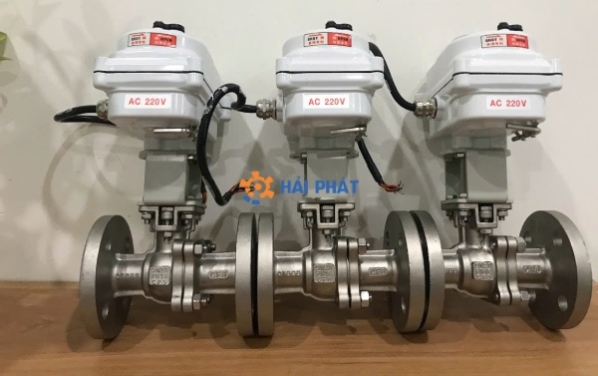

Bảng giá van bi điều khiển điện
Van Hải Phát hiện đang nhập khẩu và phân phối van bi điều khiển bằng điện từ các thương hiệu uy tín như Bolton, KosaPlus… Tất cả sản phẩm đều được nhập khẩu trực tiếp, không qua trung gian, đảm bảo mức giá cạnh tranh và ưu đãi nhất trên thị trường.
Giá van bi điều khiển điện có thể thay đổi tùy theo kích thước, chất liệu, kiểu kết nối và cơ chế vận hành. Để nhận bảng giá chi tiết, quý khách vui lòng liên hệ hotline 0961 882 338 để được tư vấn và hỗ trợ nhanh chóng.

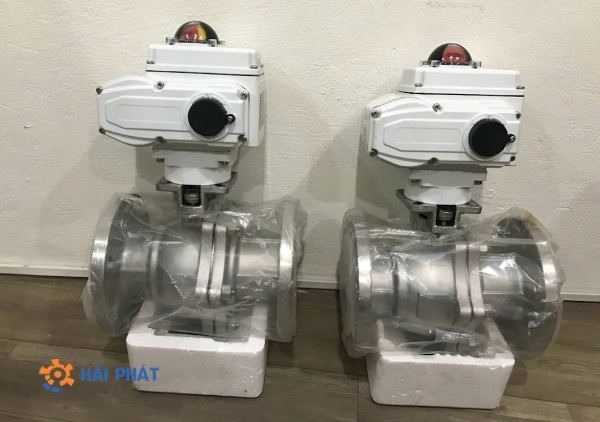

Mua van bi điện ở đâu?
Nếu quý khách đang tìm kiếm đơn vị cung cấp van bi điện chính hãng, chất lượng cao với mức giá cạnh tranh thì Van Hải Phát là sự lựa chọn đáng tin cậy.
Chúng tôi chuyên cung cấp các loại van công nghiệp, van điều khiển, thiết bị đo lường, trong đó có van bi điều khiển điện. Tất cả sản phẩm tại Van Hải Phát đều được nhập khẩu trực tiếp từ các thương hiệu uy tín như Bolton, KosaPlus… có xuất xứ từ Đài Loan, Trung Quốc, Hàn Quốc, đảm bảo chất lượng và độ bền cao.
Van Hải Phát – địa chỉ cung cấp van bi điều khiển điện chính hãng, giá tốt
Van Hải Phát tự hào là đơn vị nhập khẩu và phân phối chính hãng dòng van bi điều khiển điện tại thị trường Việt Nam. Khi lựa chọn sản phẩm tại Van Hải Phát, khách hàng sẽ nhận được:
- Sản phẩm chính hãng, nhập khẩu trực tiếp từ nhà sản xuất.
- Chứng chỉ CO-CQ đầy đủ, đảm bảo chất lượng và nguồn gốc.
- Giá cả cạnh tranh nhất thị trường, cùng nhiều ưu đãi hấp dẫn, chiết khấu cao.
- Chính sách bảo hành dài hạn, hỗ trợ đổi trả linh hoạt, giải quyết nhanh chóng mọi vấn đề phát sinh.
- Dịch vụ giao hàng nhanh chóng, tận nơi theo yêu cầu.
- Hỗ trợ tư vấn tận tình 24/7.
Để nhận tư vấn chi tiết và nhận báo giá nhanh chóng, quý khách vui lòng liên hệ ngay với Van Hải Phát qua số Hotline 0961 882 338.
