Van điều khiển

Hiện nay, nhu cầu lắp đặt, sử dụng van điều khiển là rất lớn, không chỉ trong các hệ thống công nghiệp mà còn trong dân dụng. Vậy bạn đã biết van điều khiển là gì chưa? Hãy cùng Van Hải Phát tìm hiểu chi tiết trong bài viết dưới đây.

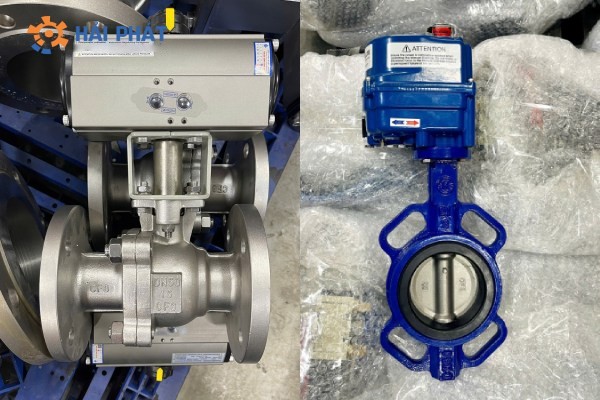

Một vài thông tin cơ bản về van điều khiển

Van điều khiển (Control Valve) là dòng van vận hành hoàn toàn bằng điện hay khí nén thay vì sử dụng sức người.

Dòng van này được dùng nhằm mục đích điều khiển, kiểm soát lưu lượng lưu chất trong đường ống, điều chỉnh áp suất, nhiệt độ, khối lượng chất lưu chất di qua van bằng cách chuyển tín hiệu đến bộ điều khiển.

Van hoạt động theo 2 dạng chính là ON/OFF (đóng mở hoàn toàn) hoặc tuyến tính (đóng mở theo góc cài đặt sẵn) bằng tín hiệu analog 4-20mA.

Van điều khiển được đánh giá là dòng van hiện đại nhất hiện nay. Bởi quá trình đóng mở van được thực hiện tự động 100%, chu trình vận hành nhanh chóng, có thể điều khiển cùng lúc nhiều thiết bị.

Sản phẩm hiện đang được Van Hải Phát nhập khẩu chính hãng và phân phối trực tiếp tại thị trường Việt Nam với đầy đủ mẫu mã, chủng loại và kích cỡ. Hàng có sẵn trong kho, bảo hành dài hạn và giá cả cạnh tranh.

Cấu tạo của van điều khiển

Bộ điều khiển

Đây là bộ phận quan trọng giúp van vận hành tự động. Bộ điều khiển hoạt động theo 2 dạng chính là ON/OFF hoặc tuyến tính.

Hiện nay, bộ điều khiển bao gồm 2 loại:

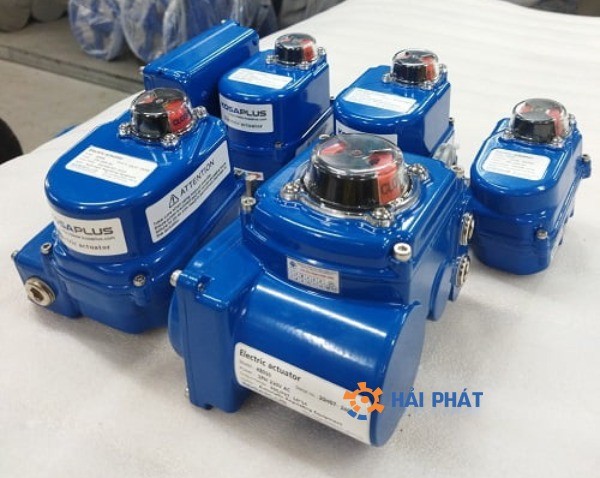

• Bộ điều khiển điện sử dụng mức điện áp thông dụng 24V, 220V hoặc 380V để vận hành van.
• Bộ điều khiển khí nén là thiết bị dùng để đóng mở van van thông qua áp lực từ hệ thống khí nén.

Van cơ

Bộ phận này tiếp xúc trực tiếp với lưu chất nên thường chế tạo từ các chất liệu cao cấp như: Gang, inox, nhựa, thép…Với dải kích cỡ từ nhỏ đến lớn, kết nối ren hoặc mặt bích, van phù hợp với nhiều hệ thống khác nhau.

Thông thường, các loại van cơ hay sử dụng nhiều nhất là van bướm, van bi, van cầu, van cổng….

Các đặc tính nổi bật của van điều khiển

• Giúp van hoạt động tự động mà không cần lực tác động từ con người.
• Giúp quá trình đóng mở nhanh hơn, đảm bảo an toàn và hiệu quả. Đặc biệt hữu ích đối với các hệ thống lớn, yêu cầu tính tự động và vận hành cùng lúc nhiều thiết bị.
• Thời gian đóng mở nhanh chóng.
• Kích cỡ đa dạng, phù hợp với các hệ thống lớn nhỏ khác nhau.
• Thân van cơ chế tạo từ chất liệu như gang, inox, nhựa, thép…nên có độ bền cao, phù hợp với nhiều môi trường như nước thải, nước sạch, hóa chất…
• Đầu điều khiển được sản xuất theo tiêu chuẩn IP67, IP68 nên có thể lắp đặt cho các hệ thống ngoài trời.
• Quá trình hoạt động của van có độ chính xác cao, giúp ngăn chặn tình trạng quá tải hay quá áp, đảm bảo an toàn cho hệ thống.

Một số loại van điều khiển phổ biến hiện nay

Van điều khiển bằng khí nén

Đây là dòng van có cấu tạo bao gồm van cơ kết hợp với bộ điều khiển khí nén để vận hành đóng mở van tự động. Van hoạt động theo dạng ON/OFF hoặc tuyến tính.

Ưu điểm nổi bật của van khí nén là tốc độ đóng mở nhanh (1-3 giấy), độ chính xác cao, dễ điều chỉnh khi cần thay đổi nhiệt độ, áp suất hoặc điều tiết lưu lượng. Tuy nhiên, để van hoạt động hiệu quả cần cung cấp nguồn khí nén ổn định. Khi áp lực khí nén bị giảm xuống sẽ ảnh hưởng đến quá trình đóng mở van. Ngoài ra, van còn gây tiếng ồn lớn khi vận hành.

Các loại van điều khiển khí nén thường sử dụng là:

• Van bướm điều khiển khí nén
• Van bi điều khiển khí nén
• Van cầu điều khiển khí nén
• Y xiên khí nén…

Van điều khiển bằng điện

Dòng van này là sự kết hợp giữa van cơ và bộ điều khiển điện. Sử dụng tín hiệu điện với điện áp AC hoặc DC để vận hành hoạt động của van.

Đầu điều khiển điện cũng hoạt động theo 2 dạng là ON/OFF đóng mở hoàn toàn hoặc điều khiển tuyến tính đóng mở theo các góc dựa vào tín hiệu Analog. Nhược điểm của dòng van này là nếu xảy ra sự cố mất điện, van không tự đóng lại. So với van khí nén, van điện có giá thành cao hơn.

Van điện được ứng dụng rộng rãi trong thực tiễn do sử dụng điện áp thông dụng 24V, 220V, 380V….  Mặc dù thời gian đóng mở chậm (10 – 15 giây) nhưng độ chính xác cao, không gây sốc áp trong đường ống.

Các loại van điện phổ biến như:

• Van bướm điều khiển điện
• Van bi điều khiển điện
• Van cầu điều khiển điện
• Van cổng điều khiển điện

Van điều khiển ON/OFF

Đặc trưng của van dạng ON/OFF là đóng mở theo một góc nhất định. Có nghĩa là van chỉ có thể đóng hoặc mở hoàn toàn, không sử dụng với mục đích điều tiết lưu chất đi qua van.

Dòng van này sử dụng nguồn năng lượng điện hoặc khí nén để vận hành tự động. Van cơ chế đóng mở đơn giản nên thường được ứng dụng trong các hệ thống không yêu cầu điều tiết dòng chảy.

Van điều khiển tuyến tính

Đây là dòng van có thể điều khiển van đóng mở theo các góc được cài đặt trước. Van tuyến tính cho phép đóng mở theo góc từ 0 – 90 độ, sử dụng tín hiệu điện 4 – 20mA hoặc 0 – 10VDC để điều chỉnh van theo các góc mong muốn.

Van tuyến tính có thể sử dụng cho mục đích điều tiết dòng chảy nên được ứng dụng nhiều trong thực tiễn, đặc biệt là những ứng dụng yêu cầu điều tiết lưu lượng chất lỏng.

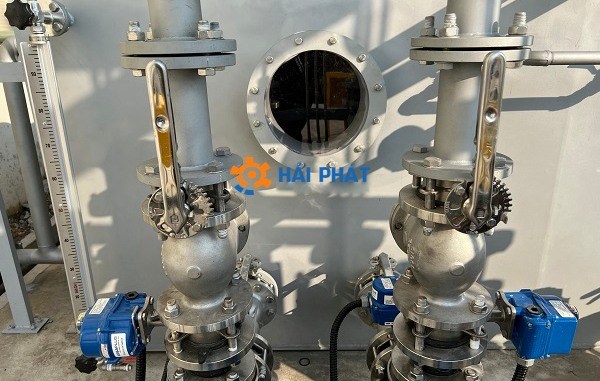

Ứng dụng nổi bật của van điều khiển trong thực tiễn

Điều khiển nhiệt độ

Để thực hiện chức năng điều khiển nhiệt độ một cách tốt nhất, ngoài van điều khiển, cần sử dụng thêm bộ cảm biến nhiệt độ loại PT100 và một bộ điều khiển nhiệt độ PID 4-20mA.

Bộ điều khiển nhiệt độ nhận tín hiệu từ cảm biến nhiệt, sau đó phát tín hiệu PID 4 – 20mA đến van. Van nhận tín hiệu và vận hành theo giá trị nhiệt độ được cài đặt. Nếu khách hàng không có điều kiện sử dụng bộ điều khiển nhiệt độ, có thể thay thế bằng bộ PLC.

Điều khiển lưu lượng

Van đóng mở bằng khí nén có khả năng điều khiển lưu lượng chính xác, đáp ứng yêu cầu công việc ở từng thời điểm khác nhau.  Khi cần lưu lượng ổn định để vận hành, việc điều chỉnh lưu lượng của thiết bị đo là rất cần thiết.

Điều khiển áp suất

Điều khiển áp suất cũng tương tự như điều khiển nhiệt độ, cũng cần có cảm biến áp suất và bộ điều khiển áp suất. Khi bộ điều khiển nhận tín hiệu từ cảm biến áp suất sẽ xuất tín hiệu đến van, giúp van vận hành theo các thông số và tín hiệu được cài đặt trước.

Đặc biệt, dòng van khí nén có thể hoạt động như một van giảm áp, do van nhận tín hiệu và hoạt động theo giá trị cài đặt của bộ điều khiển.
