Van bypass không phải là tên gọi riêng của một loại van mà là tên gọi chung cho tất cả các loại van được sử dụng để lắp đặt trên đường ống bypass (đường ống nhánh). Trong bài viết dưới đây, hãy cùng Vaninox Hải Phát tìm hiểu chi tiết van bypass là gì? Có những loại bypass valve nào?
Nội dung chính
Trong các hệ thống vận chuyển lưu chất, không thể thiếu các đường ống bypass hay còn gọi là đường ống nhánh, đường ống dự phòng. Những đường ống này cho phép lưu chất di chuyển dễ dàng hơn đến nhiều vị trí, tạo sự thuận tiện và nâng cao hiệu quả trong quá trình sản xuất.

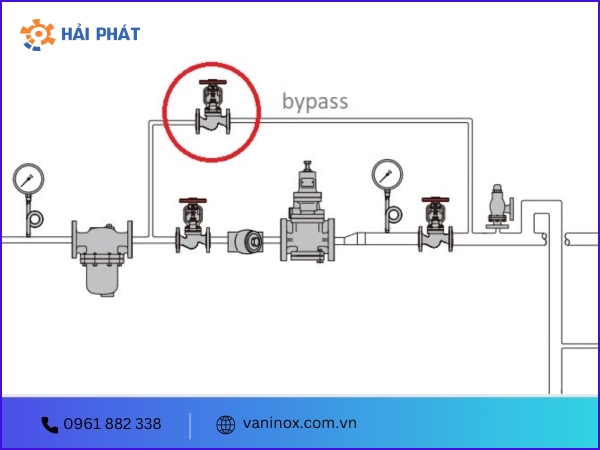

Van bypass hay còn gọi là bypass valve là tên chung của tất cả các loại van công nghiệp được lắp đặt trên đường ống nhánh. Đường ống bypass đóng vai trò hỗ trợ cho đường ống chính, do đó các loại van bypass cũng có nhiệm vụ phụ trợ cho các van trên đường ống chính. Thông thường, trên đường ống chính sử dụng loại van nào thì đường ống bypass cũng sử dụng loại van tương tự.
Tuy nhiên, trong thực tế, rất khó để nhận biết chính xác đâu là bypass valve, vì điều này phụ thuộc vào cấu trúc của đường ống chính. Van bypass có thể là bất kỳ loại van nào, được sử dụng trong bất kỳ hệ thống nào, miễn là phù hợp và đáp ứng yêu cầu sử dụng.
Đường ống chính có chức năng kiểm soát, vận chuyển và điều tiết dòng chảy của lưu chất trong hệ thống, trong khi đường ống bypass đảm nhận vai trò dự phòng. Khi xảy ra sự cố trên đường ống chính, đường ống bypass sẽ được sử dụng thay thế. Chúng được thiết kế tương tự như đường ống chính, với các loại van giống nhau, nhưng được gọi là van bypass.

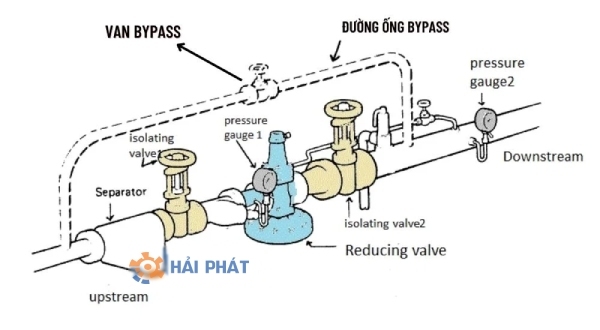

Thông thường, van bypass được sử dụng với ba chức năng chính sau:
Về cơ bản, trong một hệ thống bao giờ cũng có một đường ống chính có nhiệm vụ vận chuyển, điều chỉnh lưu chất đi qua van. Đường ống này thường bao gồm nhiều nhánh và thiết bị van công nghiệp để hỗ trợ cho nhau.
Tuy nhiên, không phải lúc nào đường ống chính cũng hoạt động trơn tru và hiệu quả. Theo thời gian, đường ống có thể gặp sự cố hoặc hư hỏng, đòi hỏi thời gian sửa chữa. Khi đó, hệ thống bypass được kích hoạt để cho phép lưu chất tiếp tục lưu thông mà không gây gián đoạn quá trình vận hành, sản xuất.
Hệ thống bypass có thiết kế nhỏ gọn, đơn giản nhưng vẫn đảm bảo đầy đủ các chức năng cần thiết, có khả năng thay thế đường ống chính thực hiện nhiệm vụ. Trên hệ thống này cũng lắp đặt các loại van công nghiệp có chức năng và nhiệm vụ tương tự như các van trên đường ống chính.
Bypass valve không chỉ được sử dụng như một thiết bị dự phòng mà còn có thể dùng để thay thế các thiết bị trong đường ống chính. Trong một số trường hợp, đường ống chính hoạt động liên tục, trong điều kiện áp suất và nhiệt độ cao, khiến các thiết bị lắp đặt nhanh chóng xuống cấp. Điều này ảnh hưởng nghiêm trọng đến khả năng vận hành và hiệu suất của hệ thống.
Vì vậy, để giảm thiểu thời gian sửa chữa, nhiều người lựa chọn sử dụng van bypass có chức năng tương tự để thay thế cho thiết bị chính, giúp hệ thống tiếp tục hoạt động bình thường. Cụm van bypass được thiết kế với đầy đủ tính năng như cho phép lưu chất đi qua, điều tiết dòng chảy, do đó có thể thay thế cho các loại van khác khi cần thiết.
Bypass valve không chỉ có chức năng dự phòng mà còn có vai trò quan trọng trong việc tăng cường hiệu suất cho các thiết bị khác trong hệ thống, giúp đảm bảo hiệu suất vận hành tối ưu. Cụm van bypass có thể bổ sung áp suất hoặc lưu lượng nếu đường ống chính không đáp ứng đủ yêu cầu.
Một số loại van thường được sử dụng để tăng cường hiệu suất bao gồm van giảm áp, bẫy hơi, van bi…
Tương tự như các loại van công nghiệp khác, van bypass được cấu tạo từ nhiều bộ phận khác nhau như: đầu ra, đầu vào, lò xo điều chỉnh áp lực, piston, nắp chụp, ốc vít điều chỉnh, ốc vít cố định. Mỗi bộ phận đều có chức năng và nhiệm vụ riêng, được sản xuất từ những chất liệu đạt tiêu chuẩn, đảm bảo chất lượng và độ bền của van.
Bypass valve có nhiệm vụ mở khi áp suất đầu vào của hệ thống vượt quá giới hạn cho phép. Khi đạt đến mức áp suất nhất định, van cho phép lưu chất đi qua. Thông thường, hoạt động của van sẽ thay đổi tùy theo mức áp suất lớn hay nhỏ.
Trong quá trình lắp đặt và vận hành cụm van bypass, nên sử dụng thêm các cơ cấu đệm để đảm bảo hệ thống hoạt động an toàn, tránh xảy ra sự cố, đồng thời kéo dài tuổi thọ của van.
Van bypass có rất nhiều loại, mỗi loại được sản xuất để sử dụng trong môi trường riêng biệt với các chức năng khác nhau. Dưới đây là một số bypass valve phổ biến nhất hiện nay.
Van cổng hay van chặn là loại van thông dụng, được sử dụng rộng rãi trong các hệ thống vận chuyển lưu chất. Van có chức năng chính là đóng mở, cho phép hoặc ngăn chặn lưu chất đi qua.
Van chặn được thiết kế với đa dạng chất liệu, kích thước, phương thức vận hành tay quay vô lăng, điều khiển điện, điều khiển khí nén… giúp người dùng dễ dàng sử dụng.
Van cổng được chia thành hai loại chính: Van cổng ty nổi và van cổng ty chìm. Được ứng dụng rộng rãi trong các hệ thống cấp thoát nước, hệ thống PCCC, HVAC, hệ thống dẫn khí nén, xăng dầu, nhà máy sản xuất, chế biến…

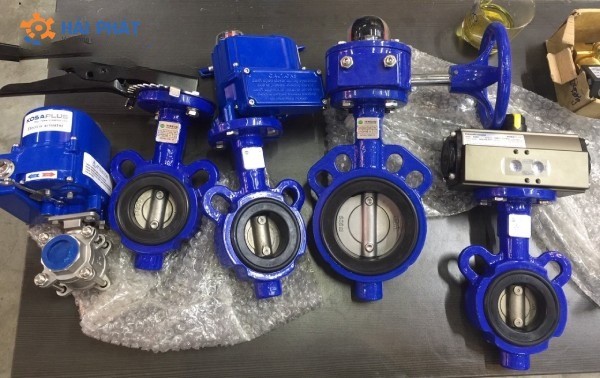

Van bướm có thiết kế đĩa van tương tự như cánh bướm, có thể quay theo một góc 90 độ quanh trục van để thực hiện nhiệm vụ đóng mở, ngăn chặn hoặc cho phép lưu chất đi qua. Ngoài ra, với thiết kế đặc biệt, người vận hành có thể dễ dàng điều chỉnh góc đóng mở của van, giúp điều tiết dòng chảy hiệu quả.

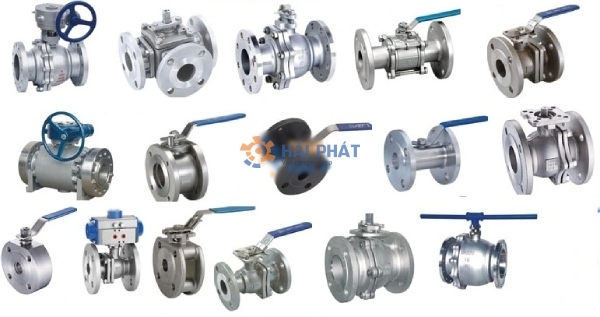

Van bi cũng là một loại van bypass được sử dụng rộng rãi. Dòng van này có thiết kế đĩa van tương tự như một viên bi rỗng, bên trong viên bi đục lỗ xuyên tâm.
Bi van có khả năng quay một góc 90 độ để đóng mở, điều tiết dòng chảy lưu chất. Khi lỗ xuyên tâm nằm trùng với dòng chảy, van mở cho phép lưu chất đi qua. Khi lỗ xuyên tâm nằm vuông góc với dòng chảy, van đóng ngăn chặn hoàn toàn lưu chất đi qua.
Van bi có nhiều thiết kế khác nhau như loại 2 ngã, 3 ngã, tay gạt, điều khiển điện hoặc khí nén…phù hợp với các nhu cầu khác nhau của người dùng.

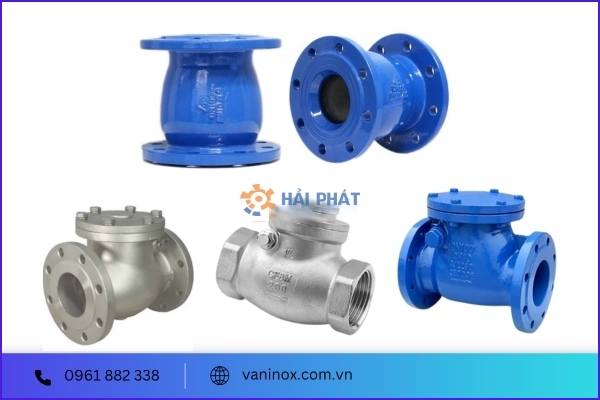

Van 1 chiều là loại van được lắp đặt gần máy bơm, có nhiệm vụ cho phép lưu chất di chuyển theo một hướng duy nhất và ngăn dòng chảy ngược lại. Chức năng này giúp tránh hiện tượng búa nước, ngăn chặn tình trạng nước chảy ngược, gây thất thoát lưu chất cũng như hư hỏng thiết bị.
Van một chiều hoạt động hoàn toàn tự động dựa trên áp lực dòng chảy mà không cần tác động lực từ bên ngoài. Khi lưu chất chảy qua, áp lực dòng chảy đẩy đĩa van, van mở để lưu chất có thể đi qua. Khi dòng chảy dừng lại và không còn áp lực, đĩa van tự động đóng lại, ngăn chặn hoàn toàn lưu chất chảy ngược lại.
Van cầu cũng là một loại van bypass thường được sử dụng trong các hệ thống vận chuyển lưu chất. Chức năng chính của van là đóng/mở, ngăn chặn hoặc cho phép chất lỏng lưu thông.
Điểm đặc biệt của van cầu là thiết kế thân van gồm hai phần riêng biệt ghép lại như hai nửa hình cầu, kết nối với nhau qua vách ngăn. Khi lưu chất đi qua van, hướng dòng chảy bị thay đổi, làm giảm diện tích tiếp xúc giữa đĩa van và chất lỏng.
Nhờ thiết kế chuyển hướng dòng chảy mà van cầu có khả năng điều tiết dòng chảy.
Van giảm áp được lắp đặt trên hệ thống lưu chất với chức năng ổn định áp suất đầu ra hệ thống. Trên thân van có một đồng hồ dùng để áp suất đầu ra theo mong muốn, bất kể áp suất đầu vào cao đến đâu, khi qua van, áp suất sẽ được giảm về mức mong muốn.
Thiết bị này không chỉ đảm bảo an toàn cho hệ thống đầu ra mà còn bảo vệ người vận hành, ngăn ngừa nguy cơ gây hư hỏng các thiết bị khác khi vận hành hệ thống.

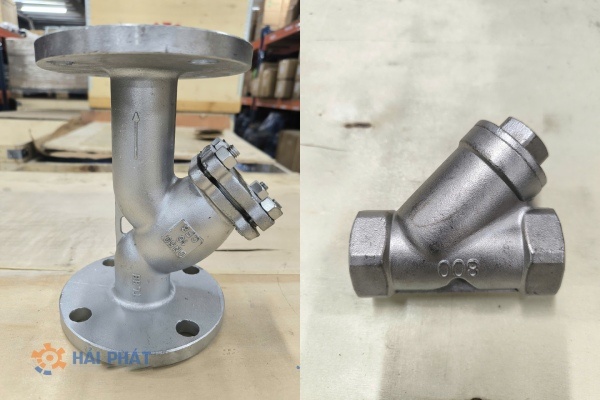

Y lọc thường được lắp cạnh máy bơm, trước đầu vào hệ thống. Loại van này hoạt động hoàn toàn tự động nhờ áp lực dòng chảy. Bên trong y lọc được trang bị một lưới lọc bằng kim loại chắc chắn, có nhiệm vụ ngăn chặn và loại bỏ rác thải, cặn bẩn, giúp đảm bảo độ sạch của lưu chất và ngăn chặn nguy cơ tắc nghẽn đường ống.
Loại van này được sử dụng rộng rãi trong các hệ thống khí nóng, hơi nóng, với chức năng tách và loại bỏ lượng nước ngưng tụ thừa trong hệ thống, giúp duy trì trạng thái khô ráo và nâng cao hiệu quả làm việc.
Bẫy hơi hoạt động hoàn toàn tự động, theo chu kỳ lặp lại liên tục, giúp tiết kiệm thời gian, công sức và chi phí vận hành.
Có nhiều loại bẫy hơi khác nhau như dạng phao, dạng đồng tiền, lưỡng kim, gầu đảo….
Cụm van bypass bao gồm nhiều loại van khác nhau, mỗi loại được sử dụng trong những hệ thống riêng biệt, thực hiện các chức năng khác nhau. Dưới đây là một số ứng dụng lắp đặt van:
Để đảm bảo hệ thống vận hành ổn định, đạt hiệu quả tối ưu, khi lựa chọn van bypass cần chú ý đến các yếu tố sau:
Van inox Hải Phát tự hào là một trong những nhà cung cấp uy tín các loại van bypass và thiết bị van công nghiệp khác tại thị trường Việt Nam. Với uy tín và trách nhiệm, chúng tôi đã nhận được nhiều đánh giá tích cực từ khách hàng và đối tác.
Khi lựa chọn mua hàng tại Vaninox Hải Phát, khách hàng sẽ được hưởng dịch vụ chăm sóc tận tình nhất, được đảm bảo các quyền lợi sau:
Nếu quý khách cần tìm hiểu thêm về van bypass hoặc muốn nhận báo giá nhanh chóng, hãy liên hệ ngay với Vaninox Hải Phát để được tư vấn chi tiết.
