Van bướm inox

Van bướm inox là thiết bị được lắp đặt trên đường ống nhằm mục đích đóng mở, kiểm soát dòng chảy lưu chất đi qua van. Với thiết kế nhỏ gọn, giá thành phải chăng, hoạt động ổn định…những lợi thế này đã giúp van bướm inox trở thành thiết bị được ưu tiên sử dụng hàng đầu hiện nay.

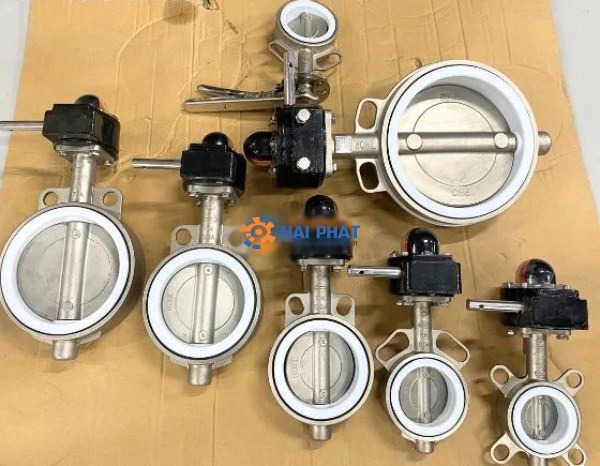

Giới thiệu van bướm inox

Van bướm inox hay van cánh bướm inox là loại van bướm được chế tạo từ chất liệu inox 304 cao cấp. Chức năng chính của van là điều chỉnh đóng mở, điều tiết dòng chảy lưu chất trong hệ thống. Điều này cho phép người vận hành dễ dàng kiểm soát dòng chảy lưu chất đi qua van.

Inox 304 là một trong những chất liệu có khả năng chống ăn mòn tốt, chống oxy hóa hiệu quả, đồng thời đây cũng là chất liệu có thể chịu nhiệt độ cao, áp lực lớn. Nhờ những đặc tính này, van cánh bướm inox hoạt động hiệu quả trong nhiều môi trường lưu chất khác nhau như nước sạch, nước thải, hóa chất ăn mòn, xăng dầu, hơi nóng,…

Hiện nay, van bướm inox đang được Van inox Hải Phát phân phối tại thị trường Việt Nam với dải kích cỡ thông dụng từ DN50 – DN200, kết nối với đường ống thông qua 3 kiểu như dạng kẹp (Wafer), tai bích (Lug) và mặt bích theo tiêu chuẩn BS, JIS. Van có thể được vận hành bằng tay gạt, tay quay, hoặc điều khiển bằng điện và khí nén.

Thông số cơ bản của van bướm inox

• Kích cỡ van: DN50 – DN200
• Chất liệu chế tạo: Inox 304
• Gioăng làm kín: PTFE
• Áp suất làm việc: PN10 – PN16
• Nhiệt độ làm việc: 180 độ C
• Kết nối: Wafer, tai bích, mặt bích
• Tiêu chuẩn mặt bích: JIS, BS
• Vận hành: Tay gạt, tay quay, điều khiển điện, điều khiển khí nén
• Môi trường lưu chất sử dụng: Nước, xăng dầu, gas, hóa chất, khí nén, hơi nóng…
• Xuất xứ: Trung Quốc, Hàn Quốc
• Thời gian bảo hành: 12 tháng
• Đầy đủ giấy tờ: CO/CQ

Cấu tạo, cơ chế hoạt động van bướm inox

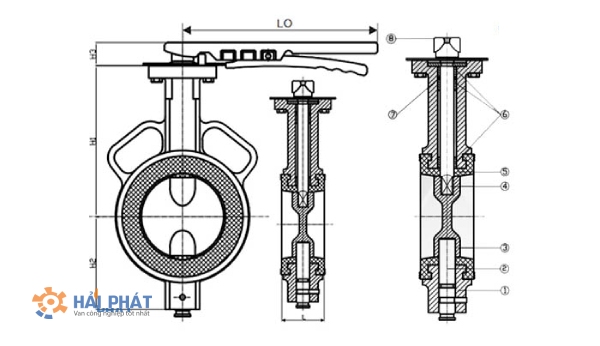

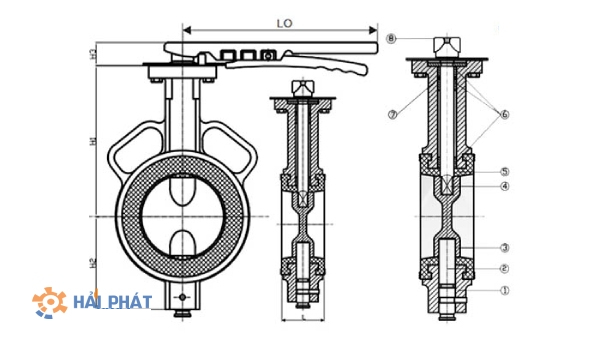

Cấu tạo

Cấu tạo hoàn chỉnh của van bướm inox bao gồm các bộ phận sau:

• Thân van bướm: Chế tạo từ chất liệu inox 304 với thiết kế dạng khung tròn và được đúc liền. Trên thân van có các lỗ nhỏ nhằm mục đích cố định van với đường ống bằng bu lông, ốc vít.
• Đĩa van: Bộ phận này có thiết kế hình dạng cánh bướm, đúc nguyên khối bằng chất liệu cứng, có độ bền cao như inox, thép không gỉ. Đây là bộ phận tiếp xúc trực tiếp với lưu chất, chịu áp lực ma sát. Đĩa van có thể mở các góc khác nhau để điều tiết, cho phép dòng chảy đi qua.
• Trục van: Bộ phận này có nhiệm vụ truyền lực tác động từ bộ phận điều khiển xuống đĩa van. Một đầu trục van kết nối với đĩa van, đầu còn lại liên kết với thiết bị điều khiển. Thông thường, trục van được chế tạo cùng chất liệu với đĩa van.
• Bộ phận làm kín: Thường chế tạo từ chất liệu có độ đàn hồi cao như PTFE, giúp đảm bảo độ kín giữa đĩa và thân van, ngăn chặn lưu chất rò rỉ ra ngoài.
• Thiết bị điều khiển: Bộ phận này nối với trục van để điều khiển đĩa van đóng mở. Bộ điều khiển có thể là thủ công bằng tay gạt, tay quay hoặc tự động bằng đầu điện, đầu khí nén.

Cơ chế vận hành

Van bướm inox hoạt động với nguyên lý cơ bản là đóng mở nhờ góc xoay của đĩa van. Việc đóng mở van có thể thực hiện tự động (điều khiển khí nén, điều khiển điện) hoặc thủ công (dạng tay quay hoặc tay gạt).

Lưu ý không nên để đĩa van xoay góc 15° – 75° bởi sẽ khiến đĩa van chịu áp lực ma sát từ dòng chảy, tạo ra tiếng ồn lớn. Nếu duy trì để trong thời gian dài có thể khiến van nhanh hư hỏng.

Đánh giá van bướm inox

Ưu điểm

So với các chất liệu chế tạo như nhựa, gang, van bướm inox sở hữu nhiều ưu điểm vượt trội hơn. Cụ thể:

• Van có độ cứng cao do chế tạo từ chất liệu inox 304, khả năng chịu mài mòn tốt, không bị ăn mòn sau thời gian dài sử dụng như một số chất liệu chế tạo khác. Ngoài ra, inox còn là vật liệu có thể tái chế, giúp giảm thiểu tác động đến môi trường.
• Cấu trúc nhỏ gọn, không chiếm nhiều diện tích, thuận tiện cho việc lắp đặt. Đồng thời việc sửa chữa, bảo dưỡng cũng dễ dàng và nhanh chóng hơn.
• Thân van đúc nguyên khối với độ dày lớn, đảm bảo vận hành an toàn và ổn định.
• Thiết kế đĩa van xoay 90 độ để đóng/mở, đáp ứng nhu cầu điều khiển lưu lượng tức thời.
• Van hoạt động ổn định trong môi trường khắc nghiệt với nhiệt độ cao, áp suất lớn, tính ăn mòn.
• Kiểu kết nối van đa dạng, có thể là tai bích, wafer, mặt bích theo tiêu chuẩn JIS, BS…giúp lắp đặt dễ dàng với đường ống.
• Bộ điều khiển bằng tay gạt, tay quay, điều khiển điện, điều khiển khí nén giúp thực hiện thao tác đóng mở nhẹ nhàng.

Hạn chế

Bên cạnh những ưu điểm, van bướm inox cũng có một số hạn chế cần khắc phục như:

• Tốc độ dòng chảy đi qua van có thể bị giảm do đĩa van nằm trong dòng chảy.
• Gioăng làm kín dễ bị mài mòn do ma sát lưu chất, làm tăng nguy cơ rò rỉ.
• Không nên thường xuyên sử dụng van nhằm mục đích điều tiết dòng chảy. Nếu thường xuyên mở đĩa van ở góc từ 15 – 75 độ có thể xảy ra hiện tượng rò rỉ lưu chất sau một thời gian sử dụng do đĩa van bị mài mòn.

Các loại van bướm inox tiêu biểu tại Vaninox Hải Phát

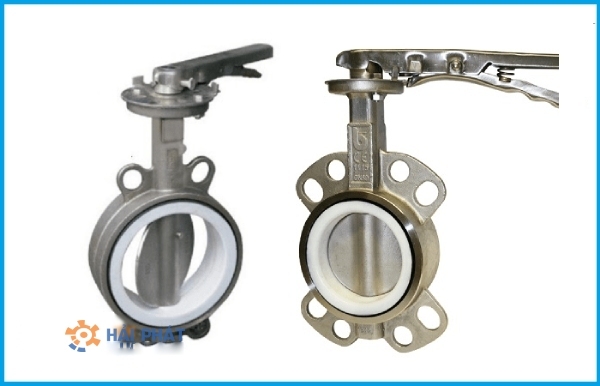

Van bướm inox tay gạt

Dòng van này chế tạo hoàn toàn bằng inox 304, một loại vật liệu có khả năng chống chịu tốt. Tương tự như các loại van bướm khác, van bướm tay gạt inox được sử dụng nhằm mục đích đóng mở, kiểm soát lưu chất đi qua van.

Van bướm inox tay gạt vận hành thủ công bằng tay gạt đơn giản, dễ dàng thực hiện, không yêu cầu chuyên môn cao. Phần tay gạt kết nối trực tiếp với trục van, khi vận hành chỉ cần bóp nhẹ tay gạt, kéo sang trái hoặc sang phải để tạo lực momen xoắn tác động đến trục van. Trục van khi quay sẽ kéo theo đĩa van quay, tạo ra một khoảng trống cho phép lưu chất đi qua.

Van bướm inox tay quay

Van cánh bướm tay quay inox là dòng van bướm được chế tạo từ chất liệu inox 304 cao cấp với chức năng là đóng mở, cho phép lưu chất đi qua hoặc ngăn chặn lại.

Van vận hành thủ công thông qua tay quay vô lăng. Vô lăng được thiết kế nằm vuông góc với hướng dòng chảy, cố định với trục quay để người vận hành có thể dễ dàng điều khiển. Khi quay vô lăng theo một chiều nhất định, van bắt đầu mở cho phép lưu chất đi qua. Khi quay vô lăng theo chiều ngược lại cho đến khi không thể quay được nữa thì van đóng hoàn toàn, ngăn chặn không cho dòng chảy đi qua.

Do có thiết kế một hộp số bánh răng trợ lực trong tay quay giúp việc vận hành dễ dàng hơn, không tốn nhiều công sức.

Nên sử dụng van bướm inox cho hệ thống nào?

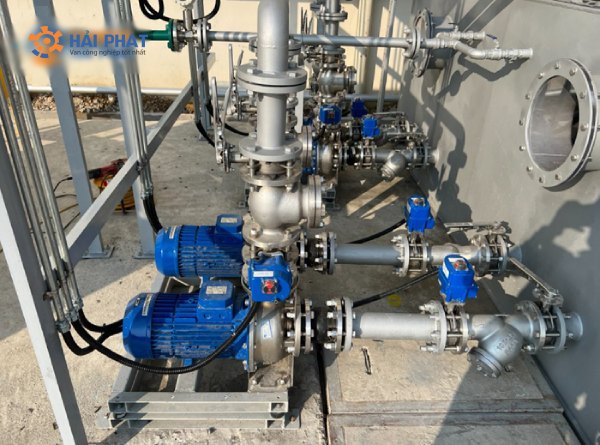

Với những tính năng ưu việt, đặc biệt là khả năng chống ăn mòn, chống oxy hóa vượt trội, van bướm inox hiện đang được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp và dân dụng. Cụ thể như:

• Hệ thống cấp thoát nước, xử lý nước, bao gồm xử lý nước thải, cung cấp nước sạch và tái sử dụng nước.
• Hệ thống khí nén, hơi nóng nhờ khả năng chịu áp suất lớn, nhiệt độ cao, giúp kiểm soát dòng khí, hơi hiệu quả.
• Hệ thống đường ống chứa hóa chất ăn mòn như kiềm, bazơ, axit, muối hữu cơ.
• Ngành công nghiệp luyện kim, dầu, khí.
• Ngành sản xuất thực phẩm và đồ uống, do van cánh bướm inox đáp ứng các tiêu chuẩn vệ sinh và an toàn thực phẩm.
• …..

Vaninox Hải Phát – Đơn vị cung cấp van bướm inox uy tín số 1 thị trường

Hiện nay, trên thị trường có rất nhiều nhà cung cấp van bướm inox. Vì thế, để sở hữu sản phẩm chất lượng, chính hãng, quý khách hàng nên tìm hiểu kỹ và lựa chọn những đơn vị phân phối uy tín, đáng tin cậy.

Van inox Hải Phát tự hào là đơn vị có nhiều năm kinh nghiệm trong lĩnh vực cung cấp các sản phẩm van công nghiệp. Chúng tôi cam kết 100% sản phẩm chính hãng, luôn có sẵn tại kho với đầy đủ giấy tờ nguồn gốc xuất xứ CO-CQ. Bên cạnh đó, chúng tôi còn áp dụng chính sách 1 đổi 1 và chế độ bảo hành lên đến 12 tháng, giúp khách hàng yên tâm khi mua và sử dụng sản phẩm.

Vaninox Hải Phát cam kết mang đến cho khách hàng sự hài lòng không chỉ về chất lượng mà còn cả về dịch vụ, chế độ chăm sóc. Liên hệ ngay với chúng tôi qua số hotline 0961 882 338 để được tư vấn và báo giá van bướm inox chi tiết nhất.
