Van bướm được lắp đặt trong hệ thống đường ống công nghiệp với mục đích chính là đóng mở, kiểm soát, điều tiết lưu lượng dòng chảy đi qua van. Thiết bị này sở hữu nhiều ưu điểm nổi bật, đặc biệt là giá thành rẻ, hoạt động ổn định hơn so với các loại van có cùng chức năng. Cùng tìm hiểu chi tiết van bướm là gì? cấu tạo và cơ chế vận hành của van bướm trong bài viết dưới đây!
Nội dung chính

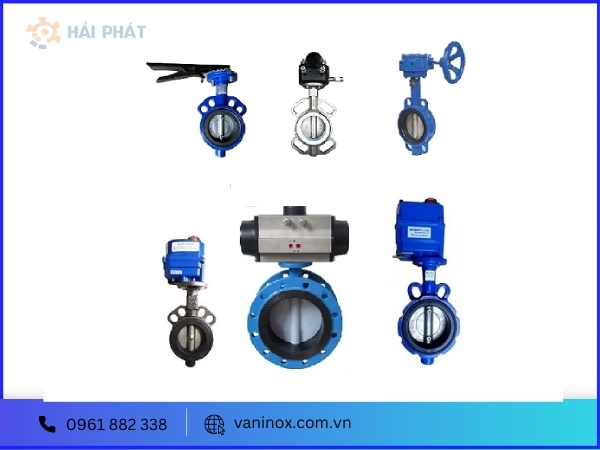

Van bướm có tên tiếng anh Butterfly Valve còn được gọi là van cánh bướm. Loại van này được sử dụng nhằm mục đích đóng mở, kiểm soát, điều tiết dòng chảy lưu chất trong đường ống. Do đặc điểm cấu tạo thoạt nhìn giống con bướm nên được gọi là van bướm.
Van có cấu tạo khá đơn giản, dễ dàng vận hành bằng tay quay, tay gạt, điều khiển điện hoặc khí nén. Với giá thành thấp hơn so với các loại van công nghiệp cùng chức năng nên van cánh bướm được lựa chọn sử dụng trong nhiều ngành công nghiệp như hệ thống cấp thoát nước, xử lý nước thải, phòng cháy chữa cháy, hệ thống HVAC và nhiều lĩnh vực khác.

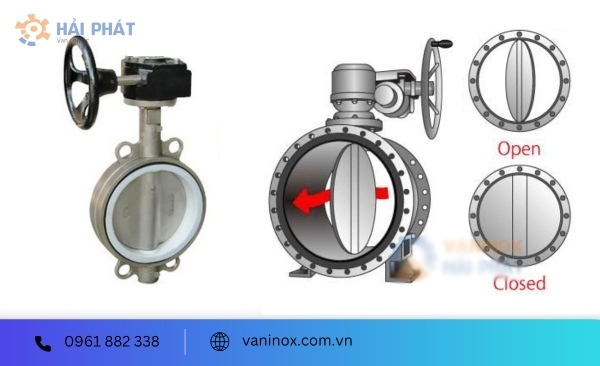

Van cánh bướm hoạt động theo nguyên lý khá đơn giản với cơ chế tác động điều khiển xoay ngang từ 0 – 90 độ. Khi tác động một lực lên bộ điều khiển, lực này sẽ truyền động đến trục và đĩa van bướm. Cụm trục – đĩa van xoay theo các góc mở khác nhau, giúp dòng chảy đi qua van có lưu lượng khác nhau. Trạng thái đóng của van thường tương ứng với 0 độ, khi van mở, cánh sẽ xoay một góc 90 độ so với trục chính giữa.
Van inox Hải Phát hiện đang cung cấp van bướm nhập khẩu chính hãng từ Trung Quốc, Hàn Quốc, Đài Loan, với cam kết mẫu mã đẹp, đa dạng chủng loại, dải kích cỡ từ DN40 – DN300, chất liệu chế tạo từ inox, gang, nhựa, thép… Chúng tôi cam kết hàng chính hãng, uy tín, chất lượng, chế độ bảo hành 12 tháng, đổi trả nếu có lỗi, giấy tờ chứng chỉ CO/CQ đầy đủ. Hỗ trợ vận chuyển toàn quốc.

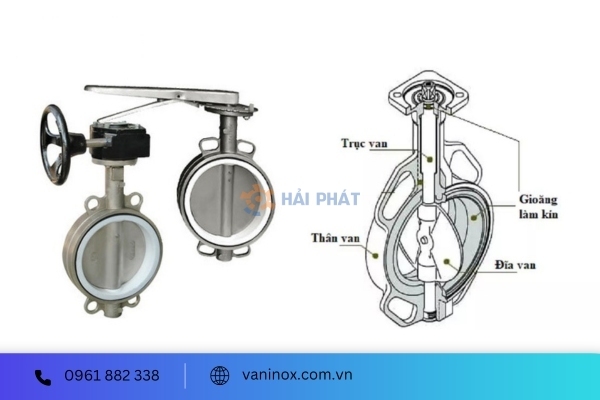

Van bướm có cấu tạo không quá phức tạp như các dòng van công nghiệp. Về cơ bản, van được tạo thành từ các chi tiết sau:
Tuỳ theo bộ điều khiển của van bướm là gì mà van sẽ có cơ chế vận hành tương ứng.
Đối với van bướm tay gạt, chỉ cần gạt tay gạt sang phải hoặc sang trái, theo từng góc độ mong muốn để đóng mở van. Đối với tay quay vô lăng thì thực hiện xoay tay quay thuận chiều hoặc ngược điều kim đồng hồ (tùy theo hướng mũi tên) để đóng mở van. Thông qua lực tác động lên tay van, lực momen xoắn truyền tới trục van và điều khiển đĩa van đóng/mở.
Đối với dạng vận hành khí nén sẽ sử dụng bộ điều khiển khí nén để điều khiển van. Khi cung cấp khí nén cho bộ điều khiển, khí nén đi vào bên trong tác động lên piston để mở van và ngược lại, khi dừng cung cấp khí nén sẽ đóng van.
Đối với dạng vận hành điện, chỉ cần cung cấp điện áp phù hợp 24V, 220V, 380V cho đầu điều khiển điện để tự động đóng mở van.
So với các dòng van công nghiệp có cùng chức năng, van bướm sở hữu nhiều ưu điểm vượt trội hơn. Cụ thể:
Bên cạnh những ưu điểm trên, van bướm cũng tồn tại một số hạn chế cần khắc phục như:
Đây là phương thức vận hành thủ công, cần sử dụng lực tay gạt tay gạt theo một góc 90 độ (sang trái hoặc sang phải) để đóng mở van. Khi tay gạt vuông góc với đường ống tương ứng với van đóng còn trung phương với đường ống là trạng thái mở.
Ưu điểm của van bướm tay gạt là giá rẻ, dễ dàng sử dụng, thay thế. Tuy nhiên loại van này chỉ có kích cỡ từ DN50 – DN200 bởi nếu kích cỡ lớn hơn sẽ đòi hỏi một lực tay lớn nên thường hạn chế người dùng do không có cơ cấu trợ lực.
Đây cũng là phương thức vận hành bằng tay với cấu tạo tương tự như dạng tay gạt nhưng thay vì tay gạt, van này được trang bị tay quay vô lăng kèm theo hộp số trợ lực.
Ưu điểm của van bướm tay quay là có hộp số trợ lực nên việc vận hành đơn giản và nhẹ nhàng hơn, không đòi hỏi quá nhiều sức lực. Do đó, van được sản xuất với dải kích cỡ lớn, từ DN50 – DN300.
Van bướm khí nén hoạt động tự động thông qua bộ điều khiển khí nén. Thay vì vận hành bằng tay quay, tay gạt thông thường thì van dùng áp lực khí nén để đóng mở van.
Van bướm điều khiển khí nén có thời gian đóng mở nhanh, chỉ 1 ~ 3s. Van hoạt động theo 2 chế độ ON/OFF (đóng mở hoàn toàn) hoặc tuyến tính (theo các góc khác nhau).
Dòng van này vận hành tự động nhờ bộ motor điện. Thiết bị sử dụng dòng điện 24V/220V/380V tác động lực đến trục van bướm, truyền tải lệnh làm việc đến trục quay, từ đó kích hoạt đĩa van mở theo góc cài đặt trước đó.
Ưu điểm nổi bật của dòng van này là không gây sốc áp trong đường ống do thời gian đóng mở chậm, chỉ từ 10 – 30s, kèm theo đó là các tính năng báo hiệu sự cố giúp người vận hành khắc phục nhanh chóng.

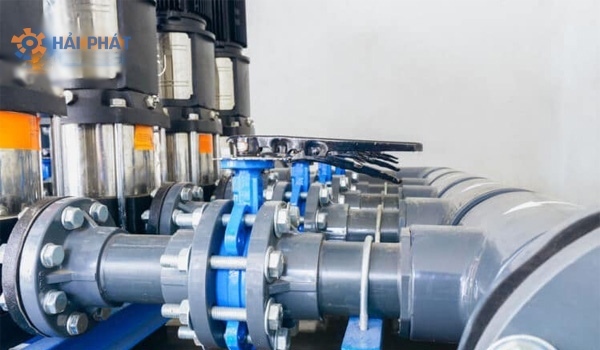

Các ứng dụng tiêu biểu trong thực tiễn của van bướm bao gồm:
Nếu quý khách đang tìm kiếm đơn vị cung cấp van bướm chất lượng, nhập khẩu chính hãng, giá cả hợp lý thì hãy liên hệ ngay với Van Inox Hải Phát. Với hơn 6 năm kinh nghiệm trong lĩnh vực cung cấp thiết bị van công nghiệp, Vaninox Hải Phát cam kết mang đến cho người dùng những sản phẩm chính hãng, kèm theo đầy đủ giấy tờ chứng minh nguồn gốc và chất lượng.
Khi mua hàng tại Vaninox Hải Phát, khách hàng sẽ được tư vấn để lựa chọn sản phẩm phù hợp với hệ thống sử dụng thực tế. Ngoài ra, với kho hàng rộng lớn, chúng tôi luôn sẵn sàng cung cấp số lượng lớn sản phẩm, hỗ trợ giao hàng trên toàn quốc trong thời gian sớm nhất.
Đặc biệt, do sản phẩm được nhập khẩu trực tiếp từ nhà sản xuất, không qua trung gian nên giá thành sản phẩm luôn ở mức tốt nhất, giúp khách hàng tiết kiệm chi phí đầu tư.
Để nhận thông tin tư vấn và báo giá van bướm chi tiết, quý khách vui lòng liên hệ với Vaninox Hải Phát qua số hotline.
