Flange là gì? Đặc điểm và phân loại Flange cơ bản

Flange là một phụ kiện quan trọng trong các hệ thống công nghiệp, được dùng để kết nối đường ống và các chi tiết bằng bulong. Vậy Flange là gì? Có những loại nào? Hãy cùng Van inox Hải Phát tìm hiểu chi tiết trong bài viết dưới đây nhé!

Flange là gì?

Flange – tên tiếng Anh của mặt bích, một thiết bị cơ khí có hình dạng tròn hoặc vuông, chế tạo từ các chất liệu như inox, thép, nhựa… Thiết bị này có thiết kế dạng rỗng hoặc đặc. Xung quanh vành thân mặt bích có nhiều lỗ dùng để kết nối với hệ thống hoặc thiết bị bằng bulong, giúp tạo thành một hệ thống hoàn chỉnh.

Mặt bích là phương pháp kết nối phổ biến hiện nay nhờ tính dễ dàng, thuận tiện trong việc tháo lắp, sửa chữa và bảo trì khi gặp sự cố. Flange được sản xuất theo nhiều tiêu chuẩn quốc tế như ASA/ASME (Hoa Kỳ), PN/DIN (Châu Âu), BS10 (Anh/Úc), JIS/KS (Nhật/Hàn Quốc). Tại Hoa Kỳ, tiêu chuẩn ANSI B16.5 đã ngừng sản xuất từ năm 1996 và hiện tại tiêu chuẩn ASME B16.5 được sử dụng thay thế.

Để kết nối mặt bích với đường ống dễ dàng, cần có ba bộ phận độc lập nhưng liên kết với nhau là: mặt bích, miếng đệm (gioăng), bu lông. Xem chi tiết ngay: Mặt bích là gì?

Chức năng chính của Flange

Flange được sử dụng để:

• Kết nối hai đường ống lại với nhau, giúp ngăn ngừa rò rỉ lưu chất.
• Kết nối các thiết bị với đường ống để tạo thành một hệ thống hoàn chỉnh.
• Thuận tiện cho việc lắp đặt và tháo dỡ để bảo trì đường ống: Với công nghệ hàn vá mép, mặt bích kết nối chắc chắn với các thiết bị và đường ống khác, giúp quá trình bảo trì, thay thế dễ dàng và tiện lợi hơn.

Đặc điểm và thông số Flange thông dụng

Flange được đúc nguyên khối với nhiều lỗ nằm xung quanh vành thân. Tùy theo tiêu chuẩn và kích thước mà số lượng lỗ sẽ khác nhau, thường có các số lượng lỗ như 4, 8, 12, 16, 20, 28,…

Đối với mặt bích rỗng, phần tâm sẽ trống, còn mặt bích mù sẽ có thiết kế đặc và kín. Các thông số cơ bản của Flange phụ thuộc vào kích thước, tiêu chuẩn thiết kế và chất liệu chế tạo.

Phân loại Flange cơ bản

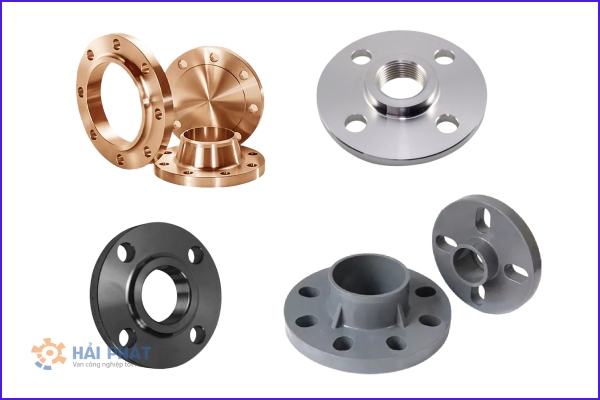

Theo chất liệu

• Flange inox: Mặt bích được chế tạo từ inox 201, inox 304, inox 316, trong đó inox 304 là loại phổ biến nhất. Mặt bích inox có màu sắc sáng bóng, đẹp mắt, khả năng chống ăn mòn, oxy hóa tốt, chịu được nhiệt độ cao và áp suất lớn. Tuy nhiên, giá thành sản phẩm cao hơn so với các loại vật liệu khác.
• Flange thép: Mặt bích thép thường làm từ thép đen, ứng dụng trong các hệ thống có nhiệt độ và áp lực làm việc cao. Để nhận biết, chỉ cần nhìn bề mặt có màu đen hoặc lớp sơn màu bên ngoài. Tuy nhiên, sau một thời gian sử dụng, mặt bích thép có thể bị rỉ sét.
• Flange nhựa: Loại mặt bích này ít được sử dụng hơn so với mặt bích inox và thép. Mặt bích được chế tạo từ các loại nhựa như PVC, PPR, HDPE, uPVC,… với khả năng chống ăn mòn, chống oxy hóa vượt trội, phù hợp cho các hệ thống hóa chất, nước thải, dung dịch nồng độ cao. Tuy nhiên, nhược điểm của bích nhựa là khả năng chịu va đập kém, không phù hợp với môi trường có nhiệt độ và áp lực cao.
• Flange đồng: Được làm từ đồng thau, mặt bích này không phổ biến và ít được sử dụng trong các hệ thống lớn.
• Flange gang: Mặt bích làm từ gang nên có giá thành rẻ, thích hợp cho các hệ thống nước sạch.
• Flange nhôm: Mặt bích làm từ nhôm, thường được dùng trong các hệ thống nước sinh hoạt, dân dụng, hệ thống phòng cháy chữa cháy (PCCC)…

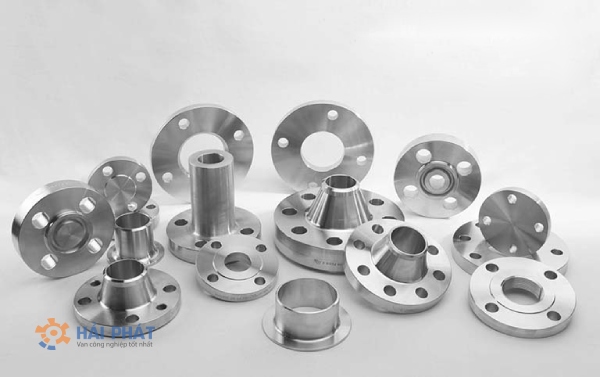

Theo kiểu loại

• Flange cổ hàn: Đây là loại mặt bích có phần cổ cao, thân mặt bích có độ dày lớn. Mặt bích kết nối với hệ thống thông qua phương pháp hàn đối đầu. Mặt bích cổ hàn chế tạo từ thép và inox, được sử dụng trong hệ thống đường ống có áp lực cao. Với mối hàn tạo ra độ chắc chắn, giúp giảm tránh tập trung áp suất.
• Flange phẳng: Loại mặt bích này có thiết kế 2 mặt phẳng, được chế tạo từ inox, thép, gang, nhựa. Mặt bích phẳng được sử dụng phổ biến trong các hệ thống hoặc thiết bị cấp nước.
• Flange cổ ren: Mặt bích này có cổ được tiện ren trong, sử dụng để kết nối với hệ thống ống ren. Mặt bích cổ ren này khá đặc biệt, thường chỉ sử dụng cho các hệ thống thực sự cần thiết.
• Flange bọc đúc: Loại mặt bích này có độ dày lớn, bên ngoài bọc đúc và luồn ống vào hệ thống để kết nối hàn ống với mặt bích. Mặt bích bọc đúc khá đa dạng về chất liệu chế tạo, phù hợp với các môi trường, hệ thống khác nhau.
• Flange hàn trượt: Mặt bích này có lỗ to hơn kích thước ống để có thể luồn vào ống và hàn chắc vào mặt bích. Khi sử dụng mặt bích hàn trượt sẽ tạo kết nối linh hoạt giữa các đường ống với nhau bằng cách hàn đường ống vào mặt trong và mặt ngoài của mặt bích. Mối hàn thực hiện ở phần tiếp xúc bên ngoài của mặt bích và thân ống. Mặt bích còn có đường kính trong lớn hơn đường kính ống một chút để dễ dàng trượt thoải mái ở trên đường ống.
• Flange mù: Mặt bích này không có lỗ ở tâm, chỉ có lỗ kết nối trên vành thân. Mặt bích mù được sử dụng để chặn đường ống, thử áp, hoặc đóng kín tạm thời đầu ống chờ.
• Flange lỏng: Mặt bích này được sử dụng kèm với một đoạn ống ngắn. Mặt bích được hàn trực tiếp với ống và giữ bởi mặt bích. Mặt bích lỏng thường sử dụng trong đường ống ngắn, có áp lực thấp hoặc đường ống không quan trọng.
• Flange kính: Mặt bích kính có hình dạng tương tự cặp kính, với một bên có lỗ cho lưu chất đi qua, bên còn lại ngăn chặn dòng chảy. Hai bên được liên kết với nhau bằng bulong để dễ dàng thay đổi vị trí khi cần.

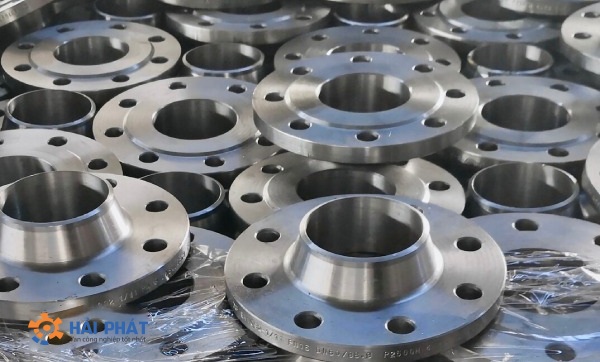

Bảng giá, báo giá Flange

Van inox Hải Phát tự hào là nhà phân phối Flange uy tín hàng đầu tại thị trường Việt Nam. Chúng tôi cung cấp sản phẩm với đầy đủ kích cỡ, chất liệu, thương hiệu, giấy tờ CO/CQ.

Khi mua hàng tại Vaninox Hải Phát, khách hàng không chỉ nhận được mức giá ưu đãi mà còn hưởng nhiều chương trình khuyến mãi và chiết khấu hấp dẫn. Với nguồn hàng nhập khẩu trực tiếp từ nhà máy với số lượng lớn, chúng tôi cam kết mang đến sản phẩm có giá thành tốt nhất thị trường.

Để nhận báo giá Flange chi tiết, quý khách vui lòng liên hệ HOTLINE 0961 882 338. Đội ngũ nhân viên chuyên nghiệp của chúng tôi luôn sẵn sàng hỗ trợ khách hàng tận tình.
