Đồng Hồ Đo Áp Suất
Đồng hồ đo áp suất là thiết bị dùng để đo áp suất các loại lưu chất như nước, hơi, khí gas, xăng dầu… nhờ vào bộ phận cảm biến ống bourdon. Đồng hồ áp suất được thiết kế với kiểu dáng, kích thước, chất liệu riêng biệt, đáp ứng tốt môi trường nhiệt độ cao hoặc ăn mòn, oxy hóa. Để hiểu rõ hơn về thiết bị này, hãy cùng Van Hải Phát tìm hiểu trong bài viết sau.

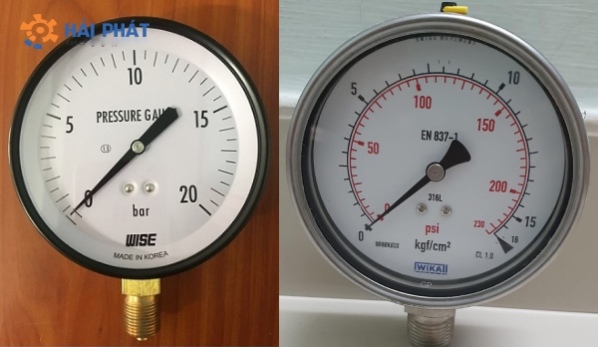

Đồng hồ đo áp suất là gì?
Đồng hồ đo áp suất có tên tiếng Anh Pressure gauge là thiết bị cơ học được dùng để đo áp suất nội tại hoặc áp suất chân không của các hệ thống chất lỏng, khí, hơi… Đồng hồ áp suất có thiết kế với đa dạng kiểu dáng, kích cỡ và vật liệu chế tạo, đáp ứng tốt các nhu cầu sử dụng khác nhau.
Trên thực tế, đồng hồ đo áp suất còn được gọi bằng nhiều tên khác như đồng hồ đo áp, đồng hồ áp suất, đồng hồ đo áp lực, hoặc đồng hồ áp lực. Thiết bị này thường được lắp trên đường ống với mục đích đo áp suất thực của môi chất là khí hoặc chất lỏng trong đường ống. Đồng hồ đo áp suất giúp theo dõi sự thay đổi áp suất của chất lỏng và khí trên đường ống để đảm bảo vận hành an toàn và ổn định.
Thông số kỹ thuật đồng hồ đo áp
- Dạng đồng hồ: Có dầu, không dầu
- Đường kính mặt đồng hồ: 63mm, 80mm, 100mm, 160mm, 200mm
- Độ chính xác: 1,0; 1,6; 0,6
- Chất liệu: Inox 304, thép không gỉ
- Kết nối: Ren đồng, ren inox
- Kim đồng hồ: Nhựa, inox
- Kết nối hệ thống: lắp ren, clamp
- Thang đo: 0 – 2.5Mpa, 0 – 600Mpa
- Chân ren: 1/4PT, 1/2PT, 3/8PT
- Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc
- Bảo hành: 12 tháng

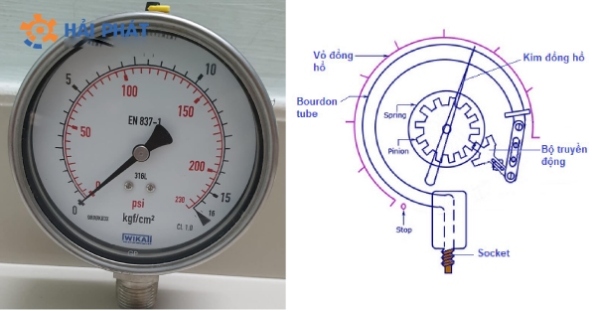

Cấu tạo đồng hồ đo áp suất
Đồng hồ áp suất có cấu tạo bao gồm các bộ phận chính sau:
- Thân đồng hồ: Phần vỏ ngoài đồng hồ thường chế tạo từ inox không gỉ, có khả năng chống ăn mòn tốt, đảm bảo độ bền.
- Mặt đồng hồ: Chế tạo từ các chất liệu như kính cường lực, kính thường hoặc nhựa.
- Mặt hiển thị: Dùng để hiển thị các thông số đo được.
- Ống chứa áp suất: Bộ phận này cho phép lưu thể đi vào, thường chế tạo cùng chất liệu với chân đồng hồ.
- Kim đo: Kết nối với bộ phận truyền động bên trong để hiển thị kết quả đo.
- Bộ chuyển động: Có chức năng đo và truyền số liệu đến kim đo để hiển thị.
- Chân đồng hồ: Thiết kế đa dạng với các kiểu nối ren, nối clamp. Chân đồng hồ có thể gắn trực tiếp vào đường ống hoặc gián tiếp qua ống siphon.
Nguyên lý hoạt động của đồng hồ áp suất
Nguyên lý hoạt động của đồng hồ đo áp dựa vào sự chuyển đổi áp lực lưu chất thành chuyển động của kim đồng hồ. Khi lưu chất đi qua ống, áp lực tác động lên bề mặt của bộ chuyển đổi cơ học trong đồng hồ. Bộ chuyển đổi này sẽ biến đổi áp lực thành chuyển động của kim, hiển thị giá trị áp suất lên mặt số đồng hồ.
Trong đồng hồ áp suất, bộ chuyển đổi cơ học thường có thêm màng lọc giúp ngăn chặn bụi và các hạt nhỏ có thể gây hư hỏng. Màng lọc này còn giúp đồng hồ hoạt động ổn định hơn, hạn chế sự cố tắc nghẽn ống.
Các loại đồng hồ đo áp lực cơ bản
- Đồng hồ đo áp suất cơ: Đây là đồng hồ áp suất dùng để so sánh áp suất tại 2 nơi. Loại đồng hồ này thường được ứng dụng trong phòng sạch, trong phòng mổ….
- Đồng hồ đo áp suất 3 kim: Đây là thiết bị được dùng trong các trạm bơm tại nhà máy nhiệt điện, thủy điện, nhà máy xử lý nước thải, hóa chất…Đồng hồ áp suất 3 kim thường xuất ra 2 loại tín hiệu điện là tiếp điểm NO, NC (xuất ra tín hiệu điện để đóng hoặc mở thiết bị).
- Đồng hồ đo áp suất điện tử: Đây là loại đồng hồ áp suất có độ chính xác cao, thích hợp dùng trong phòng thí nghiệm hoặc ứng dụng yêu cầu độ chính xác cao như dầu khí, hiệu chuẩn, xác định rò rỉ khí gas…Ngoài ra, đồng hồ đo áp điện tử còn có màn hình hiển thị dạng điện tử LED 7 đoạn với 4-5 số giúp đọc kết quả dễ dàng.
- Đồng hồ đo áp suất màng: Loại đồng hồ này là sự cải tiến của đồng hồ áp suất thường, kết hợp cơ cấu có màng ngăn cách ly giữa môi trường đo áp suất với đồng hồ. Trên thực tế, đồng hồ áp lực màng được cấu tạo bởi đồng hồ đo áp suất loại bourdon thường kết hợp với màng cách ly. Màng của đồng hồ có tác dụng chặn tạp chất trong lưu chất hoặc hạn chế ảnh hưởng của nhiệt độ và ngăn chặn hóa chất ăn mòn lên các bộ phận của đồng hồ.
- Đồng hồ đo áp suất có dầu: Thiết bị này được sử dụng cho những vị trí có nhiều rung động như đường ống dẫn nước, dẫn khí… bởi vì phần dầu trong đồng hồ có tác dụng chống rung kim.
- Đồng hồ đo áp không dầu: Thiết kế chân kết nối khác nhau giúp thuận tiện quan sát giá trị đo. Các dạng phổ biến gồm chân đứng, chân sau, có vành…
- Đồng hồ đo áp suất chân không: Hay đồng hồ đo áp suất âm có giá trị ban đầu là 0 bar; khi có lực hút thì kim đồng hồ quay dần về giá trị là -1 bar. Đồng hồ áp suất chân không -1 – 0 bar có kim đồng hồ nằm bên phải khi bắt đầu.
- Đồng hồ đo áp suất khí nén: Hay đồng hồ đo áp lực khí nén, đồng hồ đo áp suất thủy lực là thiết bị chuyên dùng để đo áp lực khí nén, có khả năng chống rung và chống sốc tốt. Trên thị trường hiện đang có 2 loại đồng hồ áp suất khí nén là dạng cơ và điện tử.
- Đồng hồ đo áp suất hơi: Thiết bị này được dùng để giám sát từng khu vực trong hệ thống hơi.Hiện nay, các loại đồng hồ áp suất chỉ chịu được mức nhiệt tối đa là 85 độ C hoặc cao hơn là 100 độ C . Tuy nhiên, hơi nóng thường có nhiệt độ lên tới 180ºC, do đó, người dùng phải sử dụng ống siphon để giảm nhiệt độ cho đồng hồ đo áp.
- Đồng hồ đo áp suất nước: Loại đồng hồ này gắn trực tiếp trong đường ống bơm nước với nhiều cảm biến đo áp suất, dùng để giám sát áp suất đưa về PLC. Đồng hồ đo áp nước cũng có 2 loại là dạng cơ và điện tử.

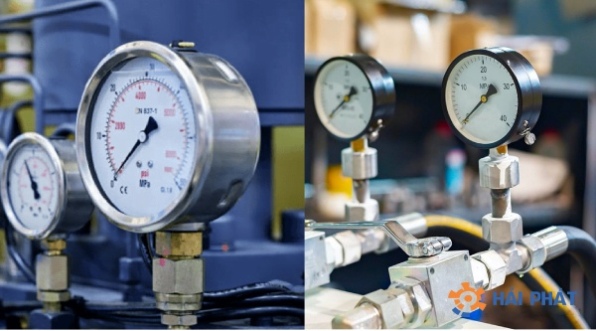

Ứng dụng đồng hồ đo áp suất phổ biến
Đồng hồ đo áp suất được ứng dụng phổ biến trong nhiều lĩnh vực khác nhau như:
- Công nghiệp: Sử dụng trong các hệ thống đường ống, máy nén khí, hệ thống làm mát, điều hòa không khí, các ứng dụng cần kiểm soát áp lực.
- Y tế: Được dùng để đo huyết áp của người bệnh.
- Năng lượng: Được sử dụng để kiểm soát áp suất của hệ thống đường ống dẫn khí và dầu, các hoạt động thăm dò dầu khí.
- Ô tô và hàng không: Được dùng trong ngành công nghiệp ô tô và hàng không để kiểm soát áp suất hệ thống phanh, hệ thống turbo.
- Thực phẩm và nước uống: Sử dụng để kiểm soát áp suất trong sản xuất thực phẩm, nước uống, xử lý nước và đóng chai.
Bảng giá đồng hồ áp suất, mua ở đâu chính hãng?
Van Hải Phát tự hào là đơn vị uy tín chuyên cung cấp đồng hồ áp suất chính hãng tại Việt Nam. Với nhiều năm kinh nghiệm trong lĩnh vực van công nghiệp, phụ kiện và thiết bị đo lường, chúng tôi cam kết đáp ứng mọi yêu cầu của khách hàng.
Khi lựa chọn mua hàng tại Van Hải Phát, khách hàng sẽ được cam kết:
- Sản phẩm sản xuất bằng công nghệ tiên tiến, đạt tiêu chuẩn quốc tế.
- Mẫu mã, chất liệu đa dạng, đáp ứng các nhu cầu sử dụng khác nhau của người dùng.
- Hàng nhập khẩu chính hãng, đi kèm chứng nhận CO/CQ, đảm bảo nguồn gốc rõ ràng.
- Chính sách bảo hành 12 tháng, hỗ trợ nhanh chóng các yêu cầu bảo hành.
- Giao hàng nhanh, tận nơi theo yêu cầu.
- Tư vấn nhiệt tình, giúp khách hàng lựa chọn giải pháp tối ưu nhất.
- Giá thành cạnh tranh, ưu đãi hấp dẫn.
Để nhận báo giá đồng hồ đo áp suất tốt nhất, quý khách vui lòng liên hệ với Van Hải Phát qua HOTLINE 0961 882 338.
