Đồng hồ đo áp suất 3 kim

Đồng hồ áp suất 3 kim là một loại thiết bị đo áp suất được sử dụng rộng rãi trong các ngành công nghiệp sản xuất, nhà máy thủy điện, xử lý nước thải, hệ thống PCCC….Vậy đồng hồ đo áp suất 3 kim là gì? Hãy cùng tìm hiểu ngay trong bài viết dưới đây của Van Hải Phát.

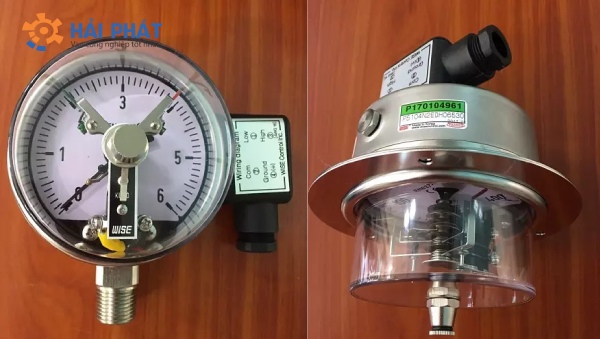

Đồng hồ áp suất 3 kim là gì?

Đồng hồ áp suất 3 kim còn được gọi là đồng hồ đo áp suất 3 kim, đồng hồ áp suất tiếp điểm điện là loại đồng hồ có tích hợp tiếp điểm điện, cho phép gửi tín hiệu đến các thiết bị khác, chẳng hạn như thiết bị điều chỉnh áp suất. Thiết bị này được sử dụng để giám sát và kiểm soát áp suất, hoạt động theo cơ chế cơ học.

Đồng hồ đo áp suất ba kim giúp truyền tín hiệu đến các hệ thống điều khiển bên ngoài theo chế độ đóng (NC) hoặc mở (NO). Đồng hồ có ba kim hiển thị:

• Kim xanh: Chỉ giá trị áp suất tối thiểu (MIN).
• Kim đỏ: Chỉ giá trị áp suất tối đa (MAX).
• Kim đen: Hiển thị giá trị áp suất thực tế.

Tín hiệu xuất ra của đồng hồ ở hai tiếp điểm NO và NC. Hai tín hiệu này tương ứng với tín hiệu mở và đóng thiết bị.

Nguyên lý hoạt động của đồng hồ áp suất 3 kim tương đối đơn giản. Dựa vào cấu tạo với 3 kim hiển thị giúp người dùng biết giá trị áp suất min, max và áp suất thực tế của lưu chất. Trong quá trình sử dụng, áp suất dung môi có sự biến thiên, có thể tăng hoặc giảm xuống phụ thuộc vào áp suất vận hành. Khi mức áp suất chạm ngưỡng trên hoặc dưới, đồng hồ sẽ báo về các thiết bị khác để đóng hoặc mở các thiết bị khác. Từ đó, hệ thống sẽ tự động điều chỉnh lưu lượng, nhiệt độ,.. để áp suất không vượt qua mức cài đặt.

Thông số kỹ thuật

• Đường kính mặt: 63, 80, 100, 160mm…
• Vật liệu thân: Inox 304, Inox 316.
• Vật liệu chân kết nối: Vỏ thép chân inox, vỏ Inox chân đồng
• Dạng: 3 kim
• Kích thước chân ren: ½”, ¼”, 3/8”, ¾”, 1’’, 1.1/4”,…
• Kiểu lắp đặt: Nối ren, mặt bích
• Kiểu chân: Chân đứng, chân sau
• Loại đồng hồ áp: Có dầu, không dầu
• Cấp chính xác: 1.0, 1.6, 2.5%,…
• Điện áp hoạt động: 220V, 24V
• Áp lực hoạt động: 40 bar
• Nhiệt độ hoạt động:  Max 150 độ C
• Môi trường hoạt động: Nước, hơi, khí, hoá chất….
• Xuất xứ: Hàn Quốc, Đài Loan, Trung Quốc…
• Bảo hành: 12 tháng

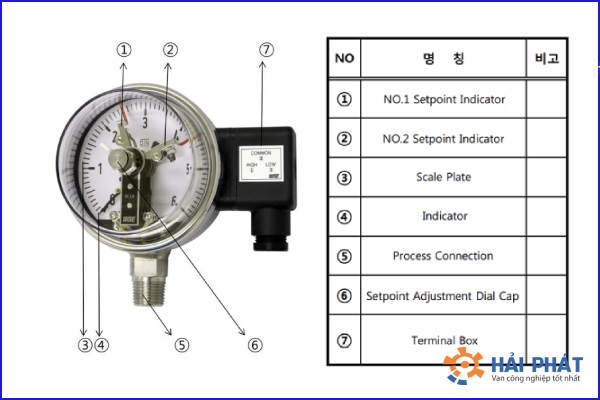

Cấu tạo đồng hồ đo áp suất 3 kim

Cấu tạo đồng hồ áp suất 3 kim tương tự như đồng hồ đo áp suất tiêu chuẩn, bao gồm các bộ phận chính sau:

• Vỏ: Bảo vệ các chi tiết bên trong đồng hồ.
• Mặt hiển thị: Hiển thị giá trị áp suất đo được.
• Ống Bourdon: Là bộ phận cảm biến áp suất. Ống Bourdon là ống kim loại cong biến dạng khi có áp suất tác động lên nó.
• Trục kim: Là bộ phận để các kim áp suất quay trên đó.
• Kim đo: Là kim biểu thị số đọc áp suất trên mặt số.

Ngoài các bộ phận tiêu chuẩn, đồng hồ đo áp suất 3 kim còn có:

• Kim áp suất tối thiểu (thường màu đỏ): Hiển thị áp suất thấp nhất kể từ lần đặt lại gần nhất.
• Kim áp suất tối đa (thường màu xanh lá cây): Hiển thị áp suất cao nhất kể từ lần đặt lại gần nhất.
• Cơ chế đặt lại: Cho phép người vận hành đặt lại kim áp suất tối thiểu và tối đa về 0.

Đặc điểm nổi bật của đồng hồ áp suất 3 kim

• Nhiều loại với kích thước và xuất xứ đa dạng.
• Cho phép đo áp suất, áp lực hệ thống với độ chính xác cao.
• Tích hợp tiếp điểm điện để kết nối và tương thích với hệ thống điều khiển.
• Hỗ trợ nhiều mức điện áp như 24VDC, 220VAC.
• Thiết kế nhỏ gọn, đơn giản, thuận tiện cho quá trình vận chuyển, lắp đặt và sử dụng.
• Chế tạo từ vật liệu cao cấp, đảm bảo độ bền và khả năng chịu áp lực tốt.
• Kết nối chân ren với nhiều kích cỡ khác nhau, đáp ứng nhu cầu lắp đặt trên nhiều loại đường ống.

Ứng dụng đồng hồ đo áp suất 3 kim

Đồng hồ áp suất 3 kim được sử dụng phổ biến trong nhiều hệ thống và lĩnh vực khác nhau, bao gồm:

• Hệ thống HVAC, hệ thống làm mát như tủ đông, máy điều hòa, hệ thống điều hòa không khí…
• Ngành công nghiệp thực phẩm và y tế
• Ngành công nghiệp ô tô: hệ thống động cơ, hệ thống lái, hệ thống phanh…
• Nhà máy thủy điện
• Các trạm bơm
• Hệ thống phòng cháy chữa cháy (PCCC)
• Hệ thống cấp nước, xử lý nước
• Hệ thống dầu khí, khí gas, hơi nóng
• Hệ thống tưới tiêu
• Xưởng sửa xe, gara ô tô
• Và nhiều ứng dụng khác…

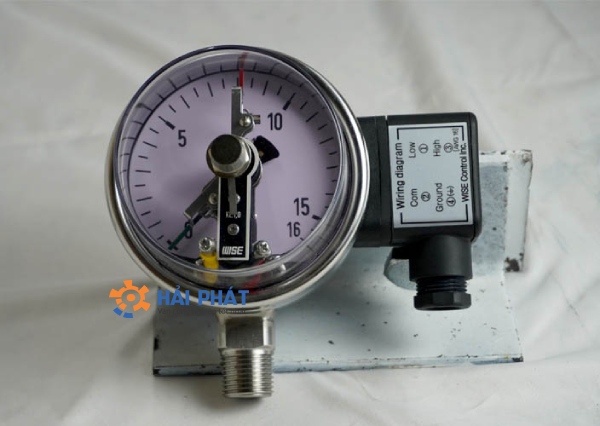

Báo giá đồng hồ áp suất 3 kim, mua ở đâu chính hãng?

Nếu quý khách đang tìm kiếm đơn vị cung cấp đồng hồ đo áp suất 3 kim uy tín, chính hãng thì Van Hải Phát là lựa chọn hàng đầu không thể bỏ qua. Chúng tôi đáp ứng đầy đủ các tiêu chí của một nhà phân phối đáng tin cậy:

• Nhập khẩu trực tiếp và là đại diện phân phối của nhiều thương hiệu lớn, đảm bảo sản phẩm chính hãng với nguồn gốc rõ ràng.
• Diện tích kho hàng rộng, có sẵn số lượng lớn hàng hoá, đáp ứng nhanh chóng mọi nhu cầu của khách hàng.
• Đa dạng mẫu mã, chủng loại, giúp khách hàng dễ dàng chọn lựa sản phẩm phù hợp.
• Sản phẩm được kiểm định nghiêm ngặt, kèm theo đầy đủ giấy tờ, chứng từ liên quan.
• Chính sách bảo hành và đổi trả minh bạch, hỗ trợ nhanh chóng khi có vấn đề phát sinh.
• Dịch vụ giao hàng nhanh chóng, tận nơi theo yêu cầu.
• Đội ngũ nhân viên chuyên nghiệp, luôn sẵn sàng tư vấn và đưa ra giải pháp tối ưu cho khách hàng.

Hãy liên hệ ngay với Van Hải Phát qua hotline 0961 882 338 để được tư vấn và nhận báo giá đồng hồ áp suất 3 kim tốt nhất. Chúng tôi luôn sẵn sàng hỗ trợ và mang đến trải nghiệm dịch vụ tốt nhất cho quý khách.
