Bẫy hơi đồng tiền là một thiết bị được lắp đặt trên hệ thống nhằm mục đích xả nước ngưng theo chu kỳ, giúp tách nước ngưng đọng ra khỏi hệ thống hơi nóng. Nhờ có thiết bị này, hệ thống được đảm bảo không bị giảm nhiệt độ và duy trì áp suất ổn định.
Nội dung chính
Bẫy hơi đồng tiền hay còn gọi là cốc ngưng đồng tiền, thuộc loại bẫy hơi nhiệt động, được dùng để loại bỏ hơi nước ngưng tụ và các khí không ngưng tụ khỏi đường ống, giúp hệ thống hơi hoạt động ổn định. Thiết bị này hoạt động dựa trên sự chênh lệch nhiệt độ giữa hơi và nước ngưng, cho phép xả nước ngưng nhanh chóng, ngăn ngừa hiện tượng thủy kích.
Cốc ngưng đồng tiền có cấu tạo bao gồm nhiều miếng nhiệt tĩnh ghép lại với nhau. Khi ở môi trường nhiệt độ thấp, các miếng nhiệt không bị biến dạng, cho phép nước ngưng tụ thoát ra ngoài. Khi nhiệt độ tăng, chất lỏng bốc hơi thành hơi nóng, để bảo vệ hơi nóng không bị thất thoát ra ngoài, miếng nhiệt tự động nở ra theo nhiệt độ cao và che lại hoàn toàn lối ra.
Bẫy hơi đồng tiền có kích thước thông dụng từ DN15 – DN100, chế tạo từ các chất liệu hợp kim cao cấp như gang, inox… kết nối với đường ống thông qua phương thức nối ren. Thiết bị này chủ yếu được sử dụng trong các hệ thống hơi nóng như lò hơi, nồi hơi, hệ thống có áp suất và nhiệt độ cao.

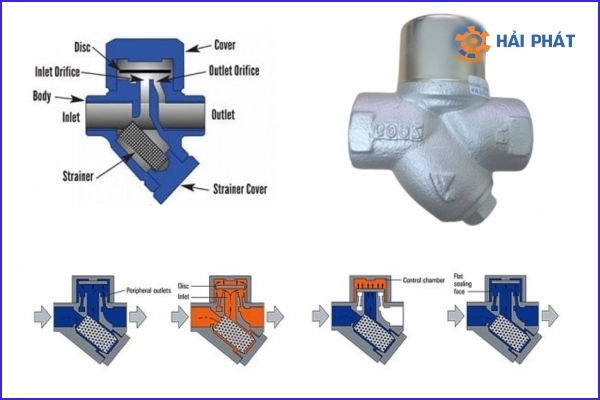

Một thiết bị bẫy hơi đồng tiền hoàn chỉnh có cấu tạo bao gồm các bộ phận sau:
Bẫy hơi đồng tiền hoạt động tự động dựa trên sự chênh lệch nhiệt độ giữa hơi nước và nước ngưng. Đĩa van có thiết kế dạng hình tròn giống đồng tiền, được cấu tạo từ các vật liệu khác nhau nên phản ứng nhiệt cũng khác nhau. Các đĩa này được thiết kế với lối vào nhỏ hẹp, dạng zigzag, tạo ra nhiều vách ngăn bên trong. Hiệu suất của bẫy hơi phụ thuộc vào kích thước lỗ trên đĩa van, áp suất, tốc độ chảy hơi nước và các yếu tố khác.
Hơi nóng khi đi vào hệ thống sẽ qua bộ phận lưới lọc để loại bỏ bụi bẩn, giúp hơi nước đạt độ tinh khiết cao nhất trước khi di chuyển lên trên. Đĩa van di chuyển lên xuống nhờ áp suất hơi nóng và trọng lượng của nước ngưng. Khi nước ngưng tích tụ đến ngưỡng nhất định, áp suất dưới đĩa van tăng, đẩy đĩa van lên, tạo khe hở cho phép nước ngưng thoát ra. Sau khi xả toàn bộ nước ngưng, hơi nóng tiếp tục di chuyển lên trên, ép đĩa van xuống, đóng kín và ngăn hơi nóng thoát ra.
Quá trình này lặp lại liên tục với chu kỳ khoảng 20-40s, đảm bảo nước ngưng không gây tắc nghẽn, giúp hệ thống hoạt động ổn định, trơn tru.
Bẫy hơi đồng tiền được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ khả năng xử lý nước ngưng hiệu quả. Những ứng dụng có thể kể đến:
Đây là dòng bẫy hơi được sử dụng phổ biến hiện nay. Với thiết kế nhỏ gọn, cho phép bẫy hơi lắp đặt dễ dàng và nhanh chóng với đường ống thông qua kiểu nối ren. Ưu điểm của bẫy hơi này là có giá thành rẻ, vận hành tự động với độ ổn định cao. Sản phẩm có đầy đủ kích thước từ DN15 – DN50.
Đây là dòng bẫy hơi có thiết kế mặt bích đúc liền 2 bên thân van giúp kết nối chắc chắn, linh hoạt với đường ống. Mặt bích được sản xuất theo các tiêu chuẩn kết nối thông dụng như DIN, JIS, ANSI, BS, phù hợp với nhiều hệ thống và yêu cầu kết nối khác nhau. Ngoài ra, kết nối mặt bích này còn cho phép bẫy hơi chịu áp lực làm việc lên đến 25 Bar, đảm bảo hiệu suất ổn định trong điều kiện khắc nghiệt. Thiết kế mặt bích cũng giúp giảm thiểu thất thoát lưu chất.
Dòng bẫy hơi này được đánh giá là sản phẩm cao cấp nhất trong các loại bẫy hơi. Thiết bị được chế tạo hoàn toàn từ inox 304, inox 316, mang lại chất lượng vượt trội, khả năng chịu nhiệt độ và áp lực cao. Ngoài ra, bẫy hơi còn có đặc tính chống ăn mòn và oxy hóa tốt, phù hợp với hầu hết các nhu cầu sử dụng. Mặc dù sản phẩm có mức giá cao, nhưng bù lại là hiệu suất và độ bền tối ưu.

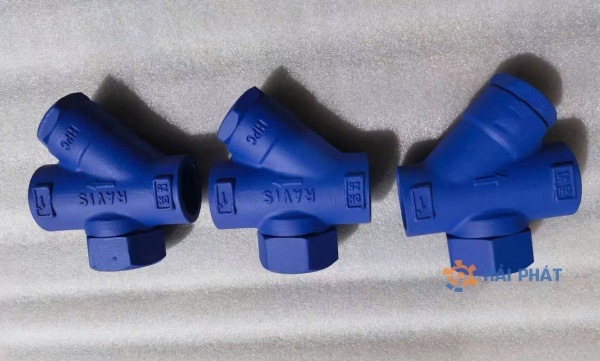

Với chất liệu chế tạo hoàn toàn từ chất liệu gang như gang cầu, gang xám, gang dẻo nên bẫy hơi đồng tiền gang có giá thành tương đối thấp. Loại bẫy hơi này có nhiều ưu điểm nổi bật, bao gồm độ bền cao, khả năng chịu lực tác động tốt, có thể chịu nhiệt ở mức trung bình nên được ứng dụng rộng rãi trong thực tế.
Van inox HP là đơn vị hàng đầu cung cấp bẫy hơi đồng tiền chất lượng cao với giá cả hợp lý. Sản phẩm đạt tiêu chuẩn, đảm bảo hiệu suất vượt trội. Những lý do nên chọn mua sản phẩm tại Vaninox Hải Phát bao gồm:
Ngoài bẫy hơi đồng tiền, Vaninox Hải Phát còn cung cấp các loại bẫy hơi phao, bẫy hơi gầu đảo và nhiều loại van công nghiệp khác như van bi, van bướm, van cổng, van cầu… sẵn sàng đáp ứng mọi nhu cầu của khách hàng. Liên hệ ngay với chúng tôi qua số hotline 0961 882 338 để nhận báo giá bẫy hơi đồng tiền ưu đãi nhất.
