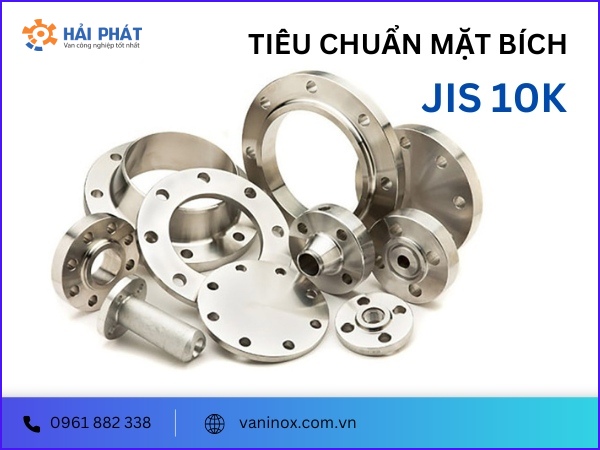

Tiêu chuẩn mặt bích JIS 10K là gì? Đặc điểm, ứng dụng

Mặt bích JIS 10K là mặt bích sản xuất theo tiêu chuẩn của Nhật. Trên thân mặt bích có khắc các tiêu chuẩn về thông số của loại phụ kiện này. Mặt bích JIS 10K được chế tạo từ các chất liệu khác nhau như thép, inox….Cùng Van Inox Hải Phát tìm hiểu chi tiết về tiêu chuẩn mặt bích JIS 10K trong bài viết dưới đây!

Tiêu chuẩn mặt bích JIS 10K là gì?

Tiêu chuẩn mặt bích JIS 10K là tiêu chuẩn để áp dụng khi sản xuất mặt bích được bắt nguồn từ Nhật Bản, sử dụng công nghệ hiện đại và các tiến bộ khoa học kỹ thuật trong quy trình đúc kết sản phẩm. Quá trình sản xuất bích JIS 10K tuân thủ nghiêm ngặt các quy định về độ dày, chất liệu, đường kính, số lượng lỗ bulong, đảm bảo tạo ra sản phẩm phù hợp với các hệ thống có môi trường áp suất lên đến 10 bar (10 kg/cm²).

Mặt bích JIS 10K thường được chế tạo từ các chất liệu như inox hoặc thép, có khả năng vận hành ổn định, hiệu quả, thích hợp với các môi trường lưu chất như chất lỏng, khí, hơi…Xem chi tiết mặt bích là gì?

Các ký hiệu thông dụng của tiêu chuẩn bích JIS 10K

Tiêu chuẩn bích JIS 10K quy định như sau:

• JIS: Đây là tiêu chuẩn chính thức do Nhật Bản ban hành và được công nhận trên toàn thế giới. Tất cả sản phẩm sản xuất theo tiêu chuẩn JIS phải đảm bảo tuân thủ và đáp ứng các yêu cầu kỹ thuật cụ thể được quy định trong tiêu chuẩn này.
• 10K: Đây là mức áp lực làm việc quy định đối với mặt bích là 10 bar.

Ngoài ra, trong hệ thống tiêu chuẩn JIS, mỗi ngành nghề, lĩnh vực sẽ có ký hiệu riêng để thuận tiện cho việc tìm kiếm, nghiên cứu, lưu trữ thông tin và hồ sơ. Một số lĩnh vực tham gia chứng nhận tiêu chuẩn JIS bao gồm:

• A – Kiến trúc và Kỹ thuật xây dựng
• B – Cơ khí
• C – Kỹ thuật điện, điện tử
• D – Kỹ thuật ô tô
• E – Kỹ thuật đường sắt
• F – Đóng tàu
• G – Vật liệu sắt và luyện kim
• H – Vật liệu màu và luyện kim
• …..

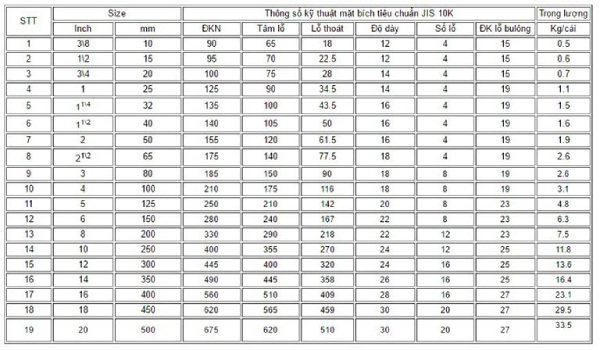

Thông số kỹ thuật tiêu chuẩn mặt bích JIS 10K

• Kích thước: DN10 – DN600
• Chất liệu sản xuất: Inox, thép, nhựa, đồng
• Áp lực: PN10, 10bar
• Nhiệt độ: -5 – 220 độ C
• Đường kính ngoài: 90mm – 675mm
• Tâm lỗ: 65mm – 620mm
• Lỗ thoát: 18mm – 510mm
• Độ dày: 12mm – 30mm
• Số lượng lỗ bu lông: 4 – 20 lỗ
• Đường kính bu lông: 15mm – 27mm
• Trọng lượng: 0.5 – 33.5 kg/cái
• Xuất xứ: Hàn Quốc, Nhật Bản, Trung Quốc, Đài Loan
• Bảo hành: 12 tháng

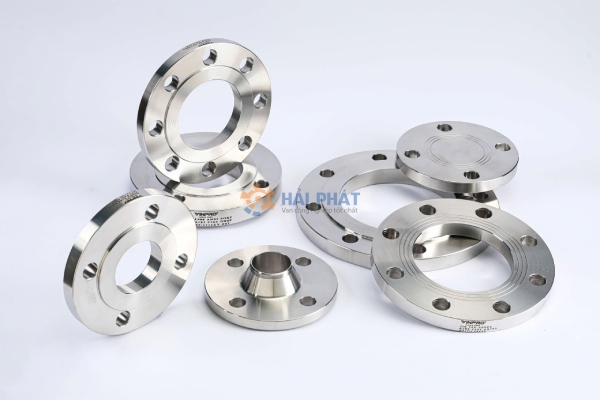

Phân loại tiêu chuẩn mặt bích JIS 10K

Theo chất liệu cấu tạo

Tiêu chuẩn bích JIS 10K được chế tạo từ các chất liệu khác nhau. Mỗi chất liệu có đặc tính riêng, được ứng dụng trong quy mô hệ thống khác nhau.

• Mặt bích JIS 10K làm từ inox, thép không gỉ: Inox 201, inox 304, inox 316, inox 304L, inox 316L…
• Mặt bích JIS 10K làm từ thép, thép cacbon: SS400, S20C, S25C…
• Mặt bích JIS 10K làm từ nhựa: PVC, UPVC, CPVC, PPR, PPH…
• Mặt bích JIS 10K chế tạo từ vật liệu rèn: SFVC, SF390A, SFVAF1…
• Mặt bích JIS 10K làm từ vật liệu đúc: SCPH1, SCS14A, SCS13A, SC410…

Theo kiểu thiết kế

• Mặt bích hàn cổ (Welding neck flange): Mặt bích này có thiết kế cổ dài, kết nối với đường ống bằng phương pháp hàn. Mặt bích hàn cổ thường được sử dụng cho các hệ thống ống có kích thước lớn nhưng áp lực cao, giúp đảm bảo mối nối chắc chắn và không bị quá tải áp suất. Mặt bích được chế tạo bằng phương pháp rèn nguyên khối kim loại. Dù có độ dày mỏng hơn so với các loại mặt bích khác có cùng kích thước nhưng độ bền lại vượt trội hơn.
• Mặt bích hàn bọc đúc (Socket-Weld Flanges): Đây là loại mặt bích dùng cho đường ống nhỏ nhưng có áp lực lớn, kết nối thông qua mối hàn. Đầu ống được luồn vào trong mặt bích và hàn ở phần ngoài của mặt bích. Tuy nhiên, loại mặt bích này không được dùng để kết nối trực tiếp với các phụ kiện khác của hệ thống đường ống.
• Mặt bích hàn trượt (Slip On Flange): Mặt bích này kết nối với đường ống bằng cách hàn kín ở cả mặt ngoài và mặt trong của mặt bích. Tên gọi hàn trượt là do mặt bích có kích thước lớn hơn đường ống một chút, cho phép mặt bích dễ dàng trượt lên đường ống và thuận tiện trong việc căn chỉnh vị trí.
• Mặt bích ren (Threaded flange): Mặt bích này kết nối với đường ống bằng phương pháp nối ren, chủ yếu là ren trong. Mối nối ren thường sử dụng cho đường ống nhỏ, áp lực thấp, hoặc các khu vực nguy hiểm, dễ cháy mà không thể thực hiện hàn. Khi sử dụng mặt bích ren, cần chú ý chọn đường ống có độ dày phù hợp để dễ dàng vặn siết chân ren. Nếu đường ống quá mỏng có thể gây hư hỏng chân ren, dẫn đến gãy ren.
• Mặt bích mù (Blind flange): Loại mặt bích này có thiết kế đặc biệt với hình dạng là một tấm kim loại kín, không có lỗ ở giữa, thường sử dụng cho các đoạn ống cần đóng tạm thời để lắp đặt thêm thiết bị, sửa chữa bảo dưỡng hay thay thế linh kiện.
• Mặt bích lỏng (Lap joint flange): Mặt bích này được sử dụng cho những đường ống có áp lực thấp, thiết kế dạng trượt để dễ dàng điều chỉnh vị trí chính xác khi lắp đặt. Do không tiếp xúc trực tiếp với lưu chất bên trong nên mặt bích lỏng không cần phải làm từ vật liệu cao cấp. Những đường ống sử dụng mặt bích lỏng có kích thước nhỏ, ngắn, không nằm ở quy trình sản xuất quan trọng.

Đặc điểm nổi bật của tiêu chuẩn mặt bích JIS 10K

Mặt bích tiêu chuẩn JIS 10K có rất nhiều ưu điểm tuyệt vời, đặc tính tiêu biểu có thể kể đến như:

• Là loại mặt bích thông dụng, có khả năng chịu áp lực làm việc lên đến 10 bar.
• Thiết kế chắc chắn, đơn giản, tuân thủ đúng tiêu chuẩn kỹ thuật trong quá trình sản xuất.
• Chế tạo từ vật liệu có độ cứng và độ bền cao, không bị nứt vỡ hay rò rỉ.
• Dễ dàng tháo lắp, tiện lợi cho việc sửa chữa, kiểm tra và vệ sinh.
• Khả năng chịu mức nhiệt đến 180°C.
• Kích thước đa dạng, dễ dàng lắp đặt với các hệ thống và thiết bị khác nhau.
• Ngoài kết nối với đường ống, thiết bị để tạo thành hệ thống hoàn chỉnh, giúp lưu thông lưu chất, một số loại mặt bích còn có thể tạm thời đóng đường ống, ngăn cản dòng chảy, tạo thuận lợi cho việc lắp đặt thêm thiết bị, đường ống hoặc sửa chữa, thay mới.
• Kết nối vững chắc qua bu lông, hàn kín hoặc nối ren.
• Giá cả hợp lý.

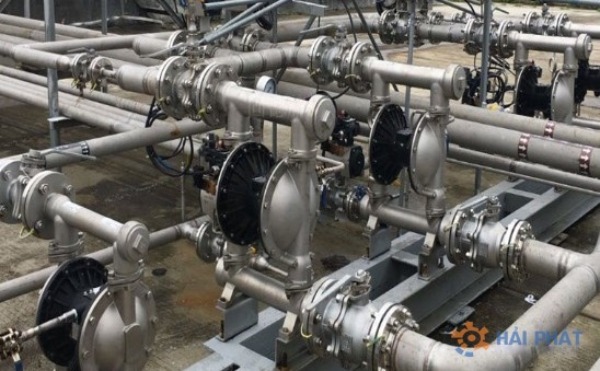

Tính đa dụng của mặt bích JIS 10K

Hiện nay, mặt bích JIS 10K được ứng dụng trong các hệ thống, lĩnh vực sau:

• Đường ống cấp nước sạch, xử lý và lọc nước thải
• Kết nối thiết bị, phụ kiện, van công nghiệp vào đường ống
• Lắp đặt trong các hệ thống dầu khí, lọc hóa nhiên liệu…
• Lắp đặt trong các dây chuyền sản xuất, chế biến lương thực, thực phẩm, dược phẩm, mỹ phẩm,…
• Hệ thống phòng cháy chữa cháy
• Hệ thống thủy lợi, tưới tiêu…
• Hệ thống ống dẫn tại các nhà máy hóa chất, phòng thí nghiệm, phòng nghiên cứu vi sinh,…
• Hệ thống tại các nhà máy thủy điện, nhiệt điện, năng lượng…
• Hệ thống dẫn khí nén, hơi nóng như lò hơi, nồi hơi, nồi áp suất
•  …..

Mua mặt bích JIS 10K tại Van Inox Hải Phát

Van Inox Hải Phát tự hào là nhà cung cấp mặt bích JIS 10K chính hãng với giá tốt tại Việt Nam. Chúng tôi cam kết:

• Là đối tác phân phối chính hãng của nhiều thương hiệu nổi tiếng, đảm bảo chất lượng cao và nguồn gốc rõ ràng.
• Nhập khẩu trực tiếp từ nhà máy sản xuất, đầy đủ CO, CQ.
• Sẵn hàng trong kho với số lượng lớn, đáp ứng mọi nhu cầu của khách hàng.
• Giao hàng nhanh chóng.
• Chính sách bảo hành uy tín, đổi trả rõ ràng, minh bạch.
• Giá thành cạnh tranh, ưu đãi nhất thị trường.
• Tư vấn miễn phí, hỗ trợ lắp đặt theo yêu cầu khách hàng.

Nếu có thắc mắc về tiêu chuẩn mặt bích JIS 10K hoặc muốn mua mặt bích JIS 10K với giá ưu đãi, vui lòng để lại số điện thoại hoặc liên hệ ngay với chúng tôi qua HOTLINE 0961 882 338 để nhận tư vấn tốt nhất.
