Van xả khí tự động: Cấu tạo, nguyên lý làm việc, ứng dụng
Van xả khí tự động có chức năng tự động loại bỏ lượng khí dư thừa, giúp ngăn ngừa sự cố quá tải áp suất gây vỡ nổ đường ống, đảm bảo hệ thống hoạt động ổn định. Loại van này thường được lắp đặt trên các hệ thống chất lỏng, hơi, khí…

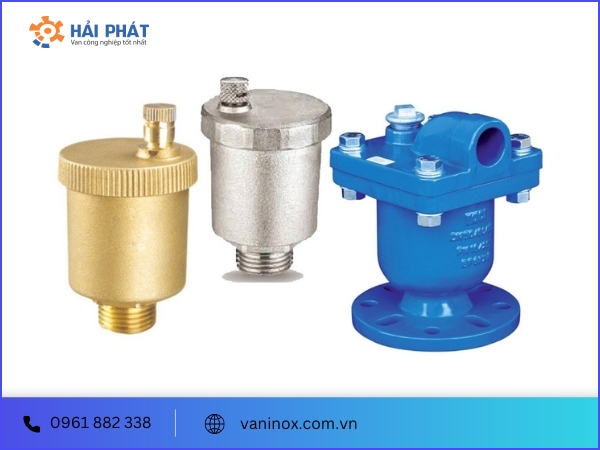

Van xả khí tự động là gì?
Van xả khí tự động là thiết bị quan trọng trong các hệ thống đường ống, đặc biệt là hệ thống hơi, chất lỏng, khí. Với nhiệm vụ xả khí dư thừa ra ngoài môi trường, bảo vệ an toàn cho hệ thống, vì vậy, van xả khí thường được lắp ở vị trí cao nhất trên đường ống – nơi tích tụ nhiều không khí.
Van hoạt động hoàn toàn tự động nhờ cơ chế di chuyển bóng phao bên trong thân van, dựa trên sự thay đổi áp suất trong đường ống. Nhờ cơ chế đóng/mở tự động, quá trình xả khí diễn ra nhanh chóng, giúp giảm thiểu rủi ro nổ vỡ, hư hỏng đường ống, tiết kiệm chi phí năng lượng và thời gian vận hành.
Van xả khí tự động có dải kích cỡ từ DN15 – DN300, chất liệu chế tạo có độ bền cao như inox, gang, đồng…Van kết nối linh hoạt, dễ dàng với đường ống thông qua ren hoặc mặt bích.
Thông số van xả khí tự động
- Kích cỡ: DN15 – DN300
- Chất liệu: Inox, gang, đồng
- Gioăng kín: NBR, EPDM, PTFE
- Kiểu van: Van đơn, van kép
- Vận hành: Tự động
- Áp lực: PN10, PN16
- Nhiệt độ: 180 độ C
- Kết nối: Nối ren, nối bích
- Môi trường ứng dụng: Chất lỏng, hơi, khí
- Bảo hành: 12 tháng
- Xuất xứ: Đài Loan, Trung Quốc, Hàn Quốc

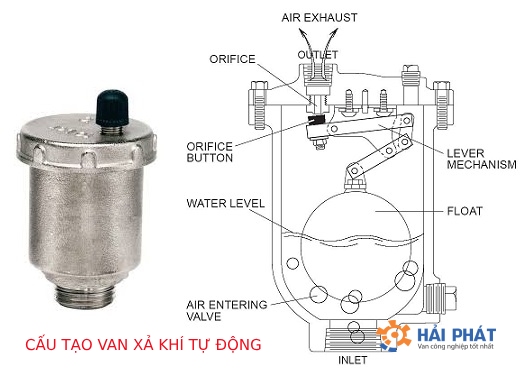

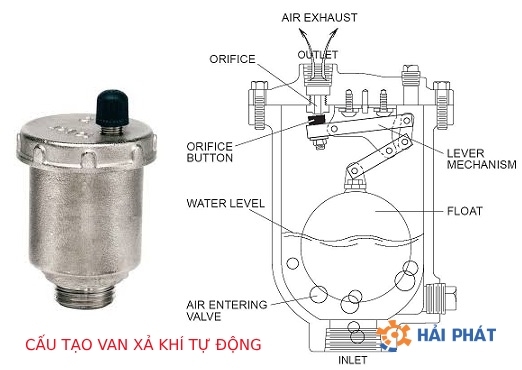

Cấu tạo van xả khí tự động
Van xả khí tự động có thiết kế đơn giản, nhỏ gọn với cấu tạo bao gồm các bộ phận như:
- Trục van (cần van): Có hình dạng gấp khúc như đòn bẩy, với đầu trên nối với nút bịt, đầu dưới nối với bóng van. Trục van hoạt động dựa trên chuyển động lên xuống của bóng van để đóng mở van.
- Bóng van: Đây là bộ phận quan trọng nhất, ảnh hưởng trực tiếp đến quá trình đóng mở van. Bóng van có thiết kế dạng cầu rỗng, chế tạo từ chất liệu có trọng lượng nhẹ như cao su hoặc nhựa, giúp dễ nổi lên bề mặt lưu chất.
- Nút bịt: Có nhiệm vụ bịt kín lỗ xả khí của van ở trạng thái bình thường. Khi lượng khí trong van tăng cao, nút bịt tự động mở ra để xả bớt khí dư thừa ra ngoài.
- Đầu vào van: Đây là điểm nối giữa đường ống và van, cho phép khí truyền từ bên trong đường ống qua van để xả ra ngoài.
- Đầu ra van (lỗ xả): Nằm phía trên thân van. Khi có hiện tượng quá tải khí, khí nén được xả ra ngoài thông qua lỗ này.
- Gioăng làm kín: Được chế tạo từ vật liệu có tính đàn hồi cao như NBR, EPDM, PTFE… Gioăng nằm ở vị trí tiếp xúc giữa các mặt bích, giúp thiết bị vận hành êm ái và ngăn ngừa rò rỉ lưu chất.
Nguyên lý làm việc của van xả khí tự động
Van xả khí vận hành tự động theo nguyên lý sau:
Khi áp suất trong hệ thống ở mức ổn định, lượng khí dư thừa ít, phao van nổi trên bề mặt chất lỏng, đẩy trục van lên trên, giữ nút bịt ở vị trí chặn lỗ xả, van đóng kín.
Khi lưu lượng và tốc độ dòng chảy tăng nhanh làm thay đổi áp suất trong đường ống, lượng khí dư thừa tích tụ nhiều dẫn đến làm đầy đường ống. Lúc này, khí nén trong đường ống bị thừa, tích tụ phía trên nắp van và ép bóng van và chất lỏng xuống dưới. Dưới áp lực khí nén, bóng van chìm xuống chất lỏng, kéo trục van di chuyển xuống, đồng thời kéo nút bịt rời khỏi vị trí ban đầu. Khi đó, cửa xả mở ra, cho phép khí thừa thoát ra ngoài.
Khi xả hết khí nén dư thừa, bóng van không còn bị áp lực nén, tự động nổi lên bề mặt chất lỏng, đẩy trục van lên trên, đóng kín nút bịt, đưa van trở về vị trí ban đầu.
Quá trình này lặp lại liên tục, giúp duy trì sự ổn định trong đường ống, tránh xảy ra sự cố không mong muốn, đảm bảo quá trình sản xuất không bị gián đoạn, đạt hiệu quả tốt nhất.
Phân loại van xả khí tự động
Phân loại theo kiểu van
- Van xả khí đơn: Loại van này có thiết kế nhỏ với một lỗ xả khí. Kích cỡ van thường dưới DN50, kết nối ren, thích hợp với hệ thống có quy mô vừa và nhỏ.
- Van xả khí kép: Van sản xuất với kích cỡ từ DN50 – DN300, kết nối với đường ống thông qua mặt bích. Cơ chế vận hành tương tự như van xả khí đơn nhưng có thiết kế với hai bộ phận xả khí, giúp loại bỏ lượng khí dư thừa ra ngoài nhanh chóng, lưu lượng lớn với tốc độ cao, phù hợp với hệ thống quy mô lớn, áp lực cao.
Phân loại theo thiết kế
- Van xả khí bầu đơn: Loại van này có thiết kế với một thân duy nhất (một bầu chứa khí). Với cấu tạo này, van có giá thành rẻ nên được sử dụng phổ biến.
- Van xả khí bầu đôi: Là loại van có thiết gồm hai thân với hai bầu chứa khí đặt cạnh nhau, một bầu lớn và một bầu nhỏ. Diện tích của khoang chứa khí lớn hơn so với van đơn, có hai cửa xả và thực hiện xả khí tương tự như hai van đơn gộp lại nên năng suất làm việc tăng lên gấp đôi. Thiết bị này hiện được lắp đặt trong các hệ thống quy mô vừa và lớn.
- Van xả khí bầu ba: Van có kích thước lớn nhất với 3 bầu chứa khí, tương đương 3 van xả đơn gộp lại, giúp tăng khả năng xả khí, phù hợp với các hệ thống có quy mô sản xuất lớn, áp lực cao.
Phân loại theo chất liệu chế tạo

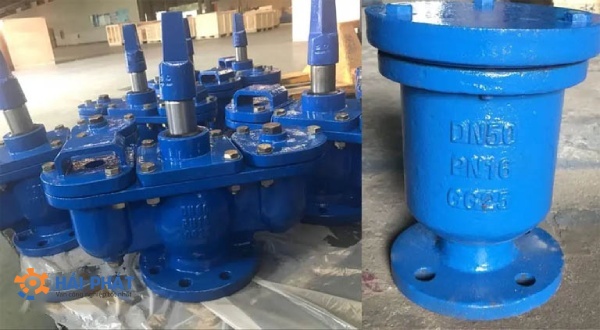

- Van xả khí gang: Van chế tạo từ chất liệu gang như gang cầu, gang xám nên có giá thành rẻ, độ cứng cao, khả năng chống va đập vượt trội. Bề mặt thiết bị phủ một lớp epoxy với độ dày tiêu chuẩn giúp chống oxy hóa, tăng độ bền. Tuy nhiên, khả năng chống ăn mòn của van không cao nên không thích hợp với môi trường hóa chất, axit, muối, bazơ…
- Van xả khí inox: Van chế tạo từ inox nên có đầy đủ tất cả các đặc tính về độ bền, khả năng chống oxy hóa, chống ăn mòn, chịu lực, nhiệt độ và áp lực tốt. Ngoài ra, inox còn là vật liệu sạch, không chứa tạp chất hay các chất độc hại, thích hợp sử dụng trong các hệ thống yêu cầu tính vệ sinh, môi trường lưu chất sạch như nhà máy thực phẩm, mỹ phẩm, dược phẩm…
- Van xả khí đồng: Van chế tạo từ đồng như đồng thau, đồng mạ crom… với kích cỡ nhỏ, dưới DN50, kết nối theo kiểu nối ren. Đồng có khả năng chịu áp lực tốt, nhiệt độ cao. Tuy nhiên khả năng chống ăn mòn không cao nên cần tránh sử dụng trong môi trường hoá chất.
Phân loại theo phương thức kết nối
- Van xả khí nối ren: Phương thức kết nối ren thường sử dụng cho kích cỡ dưới DN50. Các chân ren được thiết kế theo kiểu ren trong hoặc ren ngoài. Khi lắp đặt, chỉ cần vặn chân ren của van vào chân ren đường ống theo đúng chiều. Kiểu kết nối này thích hợp cho hệ thống có quy mô nhỏ và áp lực vừa.
- Van xả khí mặt bích: Mặt bích là phương thức kết nối phổ biến, thường áp dụng cho kích cỡ từ DN50 trở lên. Mặt bích được đúc ngay trên thân van theo các tiêu chuẩn như JIS, DIN, BS, ANSI… Để lắp đặt, chỉ cần vặn siết tất cả bulong qua các lỗ bulong trên vành mặt bích. Để giúp thiết bị vận hành êm ái, tránh rung lắc hay rò rỉ lưu chất nên đệm thêm một gioăng bằng cao su đàn hồi giữa các mặt bích.
Ưu điểm nổi bật của van xả khí tự động
- Có nhiệm vụ xả bớt lượng khí dư thừa ra ngoài môi trường, đảm bảo đường ống ổn định, ngăn chặn nguy cơ quá tải áp, bảo vệ an toàn cho hệ thống.
- Vận hành tự động thông qua sự thay đổi áp suất trong đường ống, giúp tiết kiệm năng lượng và nhân công.
- Thiết kế gọn gàng, dễ dàng tháo lắp và vận chuyển.
- Chế tạo từ chất liệu có độ bền như inox, gang, đồng…phù hợp với các môi trường lưu chất khác nhau, có khả năng chịu áp lực lớn, nhiệt độ cao, chống ăn mòn, chống oxy hoá.
- Thiết kế đa dạng như van xả đơn, van xả kép, van bầu đơn, van bầu đôi, van bầu ba… đáp ứng các nhu cầu khác nhau.
- Hoạt động êm ái, không bị rung lắc hay phát ra tiếng ồn lớn.
- Kết nối linh hoạt vào hệ thống bằng nhiều phương thức như nối ren, mặt bích…
- Đa dạng kích thước từ DN15 – DN300, lắp đặt cho các hệ thống lớn nhỏ khác nhau.
Ứng dụng van xả khí tự động phổ biến
Van xả khí tự động được ứng dụng rộng rãi trong nhiều lĩnh vực, hệ thống như:
- Hệ thống cấp thoát nước
- Hệ thống phòng cháy chữa cháy
- Hệ thống HVAC, làm mát
- Hệ thống bơm
- Hệ thống hơi, khí nén
- Nhà máy sản xuất hóa chất, các phòng nghiên cứu…
- Hệ thống lọc hóa xăng dầu
- Ngành hàng hải, đóng tàu…
- Công nghiệp khai khoáng
- Nhà máy luyện kim
- Nhà máy chế biến thực phẩm, mỹ phẩm, dược phẩm, nước uống, bia rượu, sữa…
Báo giá van xả khí tự động, mua ở đâu chính hãng?
Van inox HP tự hào là một trong những doanh nghiệp uy tín hàng đầu tại thị trường Việt Nam, chuyên cung cấp các loại van công nghiệp, thiết bị phụ kiện chính hãng. Khi mua sản phẩm tại đây, quý khách hàng được đảm bảo về chất lượng, giá cả và dịch vụ bởi:
- Chúng tôi là đối tác ủy quyền chính thức của nhiều thương hiệu nổi tiếng từ Hàn Quốc, Trung Quốc, Đài Loan…đầy đủ chứng chỉ CO – CQ.
- Mức chiết khấu hấp dẫn từ nhà sản xuất, đảm bảo giá cả cạnh tranh.
- Giao hàng tận nơi theo yêu cầu, thanh toán linh hoạt.
- Sản phẩm hoàn toàn mới 100%, bảo hành đúng quy định, cam kết đổi trả 1:1 nếu phát hiện lỗi từ nhà sản xuất.
- Đội ngũ tư vấn luôn sẵn sàng hỗ trợ 24/7, giúp giải quyết mọi vấn đề và tư vấn sản phẩm phù hợp nhất.
Để được tư vấn và nhận báo giá van xả khí tự động chi tiết, vui lòng liên hệ ngay với Van inox Hải Phát qua hotline 0961 882 338.
