Van bi được sử dụng chủ yếu trong các hệ thống sản xuất và vận chuyển lưu chất, có chức năng chính là đóng mở, điều tiết dòng chảy. Hiện nay, van bi đang được Van Inox Hải Phát phân phối với mẫu mã, xuất xứ, chất liệu, chủng loại đa dạng. Cùng tìm hiểu chi tiết van bi là gì? Cấu tạo và các loại van bi trong bài viết dưới đây.
Nội dung chính

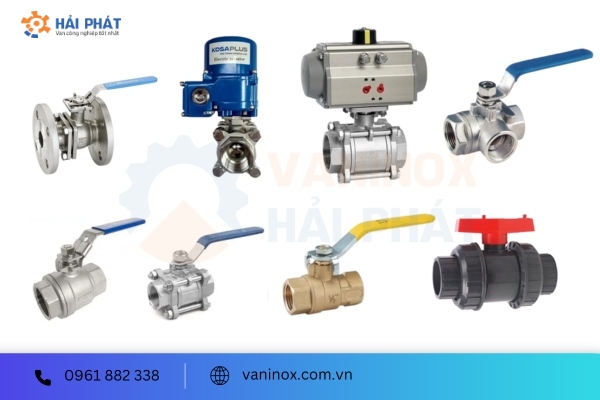

Van bi (ball valve) là loại van công nghiệp được sử dụng phổ biến trong nhiều lĩnh vực sản xuất và đời sống, phù hợp với nhiều môi trường lưu chất như nước, hơi nóng, khí nén, xăng dầu, ngành công nghiệp sản xuất thực phẩm, nước uống…Chức năng chính của van là thực hiện nhiệm vụ đóng mở, điều tiết dòng chảy lưu chất đi qua van.
Đặc điểm nổi bật nhất của van bi là bộ phận đĩa van hình viên bi nằm trong thân van, được thiết kế với một lỗ xuyên tâm đục thông ở hai đầu bi. Lỗ xuyên tâm này chính là cửa van, cho phép hoặc ngăn chặn lưu chất đi qua van.
Bộ phận bi van (đĩa van) có khả năng xoay một góc 90 độ, khi lỗ xuyên tâm nằm vuông góc với dòng chảy (van đóng) sẽ ngăn chặn lưu chất di qua. Khi lỗ xuyên tâm nằm trùng với hướng dòng chảy (van mở), lưu chất dễ dàng đi qua van. Ngoài ra, người vận hành cũng có thể dễ dàng điều chỉnh van mở một góc nhỏ hơn 90 độ để thực hiện chức năng điều tiết.
Van bi có thiết kế khá đa dạng, bao gồm 1 thân, 2 thân, 3 thân… hoạt động bằng nhiều phương thức như tay gạt, điều khiển điện hoặc điều khiển khí nén. Van kết nối với đường ống thông qua mặt bích hoặc ren, dải kích cỡ từ DN15 – DN500, chất liệu chế tạo cao cấp như inox, nhựa, đồng….Sản phẩm hiện đang được Vaninox Hải Phát nhập khẩu và phân phối trực tiếp tại thị trường Việt Nam. Cung cấp đầy đủ CO/CQ, VAT….giao hàng trên toàn quốc.
Về cơ bản, van bi có cấu tạo bao gồm 2 bộ phận chính: Van bi và bộ phận điều khiển
Đây là phần kết nối trực tiếp với đường ống, có cấu tạo bao gồm thân van, trục van, bi van (đĩa van), gioăng làm kín…Bi van tiếp xúc trực tiếp với lưu chất, cho phép hoặc ngăn chặn lưu chất đi qua. Gioăng làm kín giúp lưu chất không bị rò rỉ ra ngoài. Thân van bi có kích cỡ và thiết kế khác nhau, chế tạo từ inox, nhựa, đồng… giúp đảm bảo độ bền bỉ, khả năng chống ăn mòn tốt, chống oxy hóa hiệu quả, phù hợp với nhiều môi trường lưu chất.
Đây là bộ phận điều khiển trực tiếp hoạt động đóng mở, điều tiết lưu chất. Bộ truyền động có thể là tay gạt, điều khiển điện hoặc điều khiển khí nén.

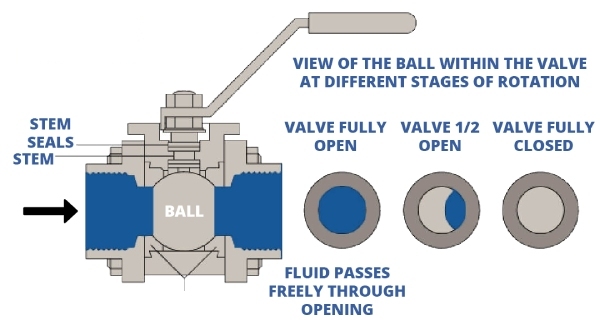

Van bi hoạt động theo nguyên lý sau:
Ở trạng thái bình thường, van bi sẽ đóng, lỗ xuyên tâm của bi van nằm vuông góc với dòng chảy, ngăn chặn lưu chất đi qua van.
Để mở van, người vận hành chỉ cần kéo tay gạt sang phải hoặc cung cấp điện/khí nén cho bộ điều khiển. Lúc này, một lực momen xoắn sẽ tác động lên trục van.
Trục van kết nối với bi van, khi trục van quay sẽ kéo bi van quay một góc 90 độ, lỗ xuyên tâm của bi van trùng với hướng dòng chảy, cho phép lưu chất đi qua.
Khi muốn đóng van, chỉ cần kéo tay gạt theo hướng ngược lại hoặc dừng cấp điện/khí nén vào bộ điều khiển. Trục van quay theo hướng ngược lại, kéo bi van trở về vị trí ban đầu, ngăn chặn lưu chất đi qua.
Tương tự như các loại van công nghiệp khác, van bi được sử dụng rộng rãi và nhận được nhiều đánh giá cao của người dùng nhờ những ưu điểm nổi bật sau đây:

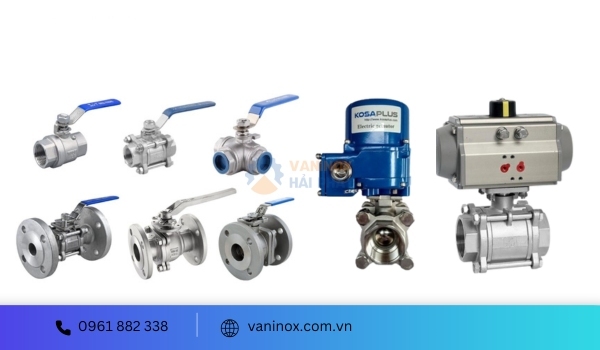

Van thường chế tạo từ chất liệu inox 201, inox 304, inox 316…Đây là vật liệu cao cấp, sở hữu nhiều ưu điểm vượt trội nhất trong việc chế tạo van công nghiệp. Van có giá thành tương đối cao, tuy nhiên chúng có độ bền tốt, hoạt động ổn định trong điều kiện môi trường áp suất lớn, nhiệt độ cao, chống ăn mòn, oxy hóa hiệu quả.
Dòng van này chế tạo từ nhựa cao cấp PVC, PVC, UPVC…Chất liệu nhựa có đặc tính chống ăn mòn tốt, tuy nhiên khả năng chịu áp lực và nhiệt độ ở mức trung bình. Do đó, van bi nhựa thường ứng dụng trong các hệ thống hóa chất, môi trường có tính ăn mòn cao như axit, bazo, muối…
Van có thiết kế sang trọng với màu vàng đồng, độ bền cao, khả năng chịu áp lực ở mức vừa phải, phù hợp với môi trường có nhiệt độ, áp suất trung bình.
Van bi đồng có dải kích cỡ nhỏ, thường dưới DN50 và kết nối theo phương thức nối ren.
Van có độ cứng tốt, khả năng chịu nhiệt tương đối cao. Với đặc tính bền bỉ cùng nhiều tính năng nổi bật như khả năng chống ăn mòn, oxy hóa tốt nên van cũng được ứng dụng khá rộng rãi.
Van thường chế tạo từ gang cầu, gang xám, gang dẻo… Van bi gang có giá thành tương đối rẻ, khả năng chịu áp lực tốt, độ bền cao.

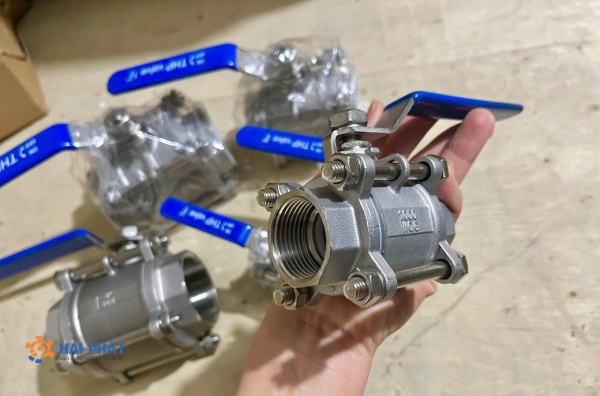

Nối ren là phương thức kết nối phổ biến, không yêu cầu kỹ thuật cao. Với kiểu kết nối này, các vòng chân ren được thiết kế nằm ở hai đầu nối của thiết bị. Khi lắp đặt, người vận hành chỉ cần vặn siết vòng ren vào đường ống.
Do kết nối ren chỉ chịu áp lực vừa phải nên van bi nối ren có dải kích cỡ tương đối nhỏ, từ DN15 – DN50.
Mặt bích là phương thức kết nối được ưa chuộng nhất khi lắp đặt thiết bị, phụ kiện, đường ống trong hệ thống do khả năng chịu áp lực tốt, chống rò rỉ lưu chất hiệu quả.
Mặt bích được sản xuất theo các tiêu chuẩn thông dụng như JIS, DIN, ANSI, BS…Với kiểu kết nối này, mặt bích được thiết kế ngay trên thân van bi, tuy nhiên, cần lựa chọn tiêu chuẩn kết nối mặt bích phù hợp với đường ống để đảm bảo quá trình kết nối diễn ra dễ dàng.
Lưu ý: Khi lắp đặt mặt bích không nên siết quá mạnh tay.
Đây là phương thức vận hành hoàn thủ công bằng tay thông qua tay gạt được thiết kế ngay trên thân van. Khi muốn đóng/mở van, chỉ cần kéo tay gạt sang bên trái hoặc bên phải.
Van bi tay gạt thường chỉ sử dụng ở những vị trí an toàn, gần tầm với người vận hành, độ chính xác không cao bằng phương thức vận hành tự động.
Van bi điện điều khiển hoàn toàn tự động bằng cách cung cấp nguồn điện phù hợp cho bộ điều khiển điện.
Điện áp điều khiển khá đa dạng như 24V, 220V, 380V. Có khả năng đóng mở nhanh chóng chỉ từ 15 – 30 giây, độ chính xác gần như tuyệt đối.
Van bi điều khiển bằng điện có thể lắp đặt ở nhiều vị trí như cao, dưới sâu, vị trí nguy hiểm mà con người không tiếp cận được. Đặc biệt, van có khả năng điều khiển từ xa với nhiều thiết bị cùng lúc mà không ảnh hướng đến năng suất.
Tương tự như van bi điện, van bi khí nén cũng hoạt động tự động bằng nguồn khí nén cung cấp cho bộ điều khiển khí nén. Thời gian đóng mở của van tương đối nhanh, chỉ từ 1-3 giây với độ chính xác cao.
Loại van này được đúc nguyên khối với hình dạng tương tự một ống hình trụ. Van có kích thước nhỏ, độ chắc chắn cao, không gây rò rỉ lưu chất.
Với thiết kế nguyên khối giúp quá trình lắp đặt diễn ra dễ dàng hơn, tuy nhiên việc vệ sinh, sửa chữa các bộ phận bên trong thân van gặp khá nhiều khó khăn.
Van này có cấu trúc thân van bao gồm 2 mảnh ghép lại với nhau bằng bulong, đai ốc. Van có kích thước lớn hơn van bi 1 mảnh, kết nối qua ren hoặc mặt bích.
Van có cấu tạo thân van gồm 3 mảnh riêng biệt ghép lại với nhau thông qua đai ốc, bulong. Với thiết kế 3 mảnh nên có thể dễ dàng tháo lắp, bảo trì van khi cần thiết.
Van có thiết kế hai cửa, một cửa vào và một cửa ra, lưu chất di chuyển theo hướng thẳng mà không thể rẽ nhánh. Khi lưu chất đi qua van, tốc độ và lưu lượng được duy trì như ban đầu, quá trình giảm áp diễn ra ở mức tương đối.
Van có thiết kế với thân van dạng chữ T hoặc chữ L, bao gồm 3 cửa thông với nhau. Đối với dạng chữ T có bi van dạng chữ T thông 3 cửa với nhau, do đó, lưu chất có thể lưu thông theo cả 3 cửa tại cùng một thời điểm hoặc đi qua 2 cửa và đóng 1 cửa.
Đối với dạng chữ L có bi van hình chữ L, do đó, lưu chất chỉ được phép đi qua 2 cửa, đóng 1 cửa. Loại van này thường sử dụng để điều hướng, chuyển hướng dòng chảy trong hệ thống, thiết bị.

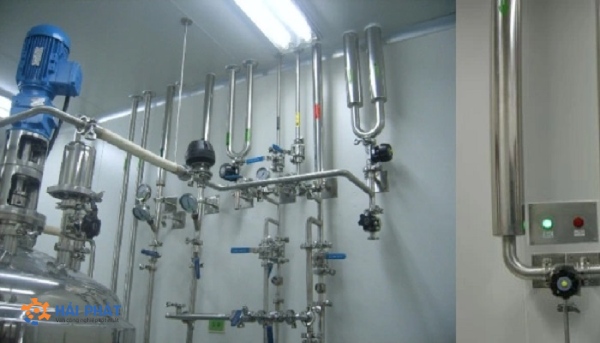

Van bi được ứng dụng rộng rãi trong cả dân dụng cũng như các ngành công nghiệp. Cụ thể:
Nếu quý khách đang có nhu cầu muốn tìm kiếm đơn vị cung cấp van bi chính hãng, chất lượng với giá thành phải chăng thì Van inox Hải Phát là lựa chọn hàng đầu.
Với hơn 6 năm xây dựng và phát triển, Vaninox Hải Phát tự hào là doanh nghiệp cung cấp thiết bị công nghiệp uy tín nhất, nhận được nhiều đánh giá cao và tin tưởng từ khách hàng.
Trên đây là thông tin chi tiết van bi là gì? cấu tạo và cách thức hoạt động của van bi. Để biết thêm thông tin chi tiết về sản phẩm hoặc nhận báo giá van bi chính xác nhất, hãy liên hệ ngay với Van inox Hải Phát theo hotline 0961 882 338 hoặc truy cập vào website vaninox.com.vn để được hỗ trợ và tư vấn.
