Van an toàn nồi hơi – lò hơi: Cấu tạo, phân loại, ứng dụng
Van an toàn nồi hơi – lò hơi là thiết bị chuyên dụng được lắp đặt trong các hệ thống truyền nhiệt như nồi hơi, lò hơi. Chức năng chính của van là xả áp khi áp suất trong hệ thống vượt quá mức cho phép được cài đặt, đảm bảo an toàn cho hệ thống. Trong bài viết dưới đây, cùng Van Inox Hải Phát tìm hiểu chi tiết về sản phẩm.

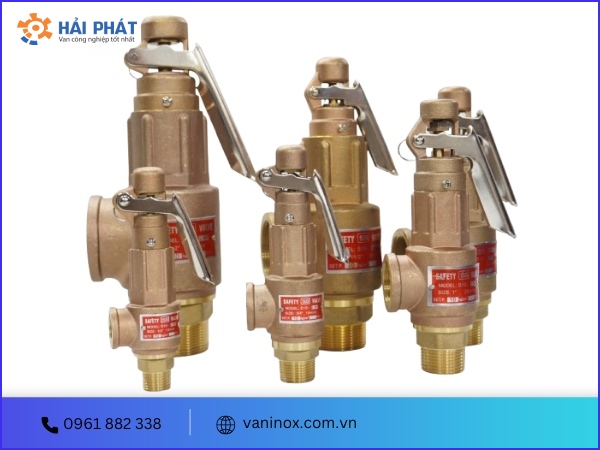

Giới thiệu van an toàn nồi hơi – lò hơi
Van an toàn nồi hơi – lò hơi là thiết bị quan trọng trong hệ thống truyền nhiệt như lò hơi, nồi hơi. Nhiệm vụ chính của van là giám sát, kiểm soát và duy trì áp suất trong đường ống ở mức an toàn, giúp ngăn ngừa tình trạng áp suất tăng đột ngột gây hư hỏng đường ống hoặc nguy cơ cháy nổ.
Trên thân van được trang bị bộ điều chỉnh áp suất, cho phép người vận hành dễ dàng cài đặt mức áp suất mong muốn. Sau đó, van tự động giám sát và điều chỉnh áp suất về mức theo quy định.
Cơ chế điều chỉnh áp suất hoạt động thông qua việc xả khí hoặc chất lỏng. Khi áp suất trong hệ thống tăng đột ngột, van tự động mở để xả lượng khí dư ra ngoài hoặc cho phép một phần lưu chất chảy ngược về bể chứa, giúp duy trì sự ổn định và an toàn cho hệ thống.
Van an toàn được chế tạo từ các hợp kim cứng như inox, gang, thép, đồng, với nhiều kích thước khác nhau từ DN15 – DN200, kết nối bằng ren hoặc lắp bích. Van có độ bền cao, khả năng chịu lực tốt và hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.
Thông số kỹ thuật của van an toàn nồi hơi – lò hơi
- Kích thước: DN15 – DN200
- Chất liệu van: Inox, gang, thép, đồng
- Gioăng kín: PTFE, NBR, EPDM
- Kết nối: Nối ren, mặt bích
- Tiêu chuẩn kết nối: DIN, JIS, ANSI, BS
- Áp suất làm việc: PN10, PN16
- Nhiệt độ làm việc: 180 độ C
- Cách thức vận hành: Tự động, tay giật
- Thiết kế van: Có tay giật, không tay giật
- Môi trường: Khí, hơi nóng…
- Xuất xứ: Hàn Quốc, Trung Quốc, Đài Loan…
- Bảo hành: 12 tháng

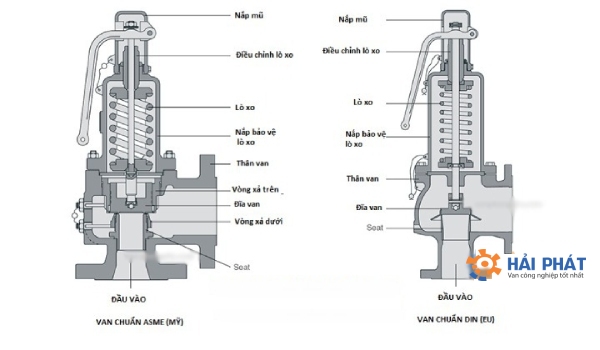

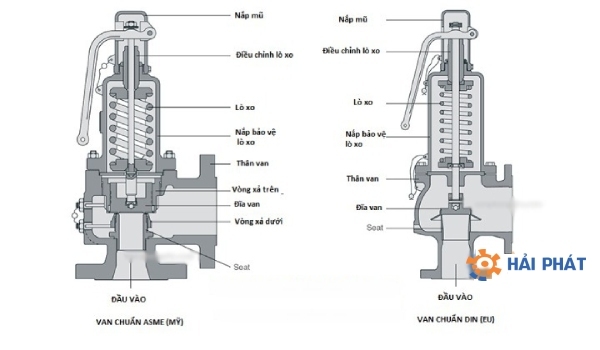

Cấu tạo của van an toàn lò hơi – nồi hơi
Một van an toàn lò hơi hoàn chỉnh bao gồm các thành phần sau:
- Thân van: Chế tạo từ các vật liệu như inox, gang, đồng, thép… có nhiệm vụ bảo vệ các chi tiết khác trong thân. Thân van kết nối với đường ống qua khớp ren hoặc mặt bích theo các tiêu chuẩn JIS, DIN, ANSI, BS.
- Đĩa van: Làm từ chất liệu cứng như inox, thép, có khả năng chịu được áp lực và nhiệt độ cao. Đĩa van nằm bên trong thân van, tiếp xúc trực tiếp với lưu chất, có nhiệm vụ đóng/mở để giữ hoặc xả khí, hơi dư thừa. Đĩa van di chuyển nhờ tác động từ lò xo hoặc piston.
- Trục van: Chế tạo từ inox hoặc thép, nằm bên trong lò xo và giữ cố định lò xo. Bộ phận này liên kết với đĩa van, nhận lực và di chuyển để kéo đĩa van đóng/mở.
- Nắp van: Chế tạo cùng chất liệu với thân van, có chức năng bảo vệ và cố định các bộ phận bên trong. Nắp van có thiết kế rời, kết nối với thân bằng bulong, đinh vít giúp tháo lắp dễ dàng để bảo dưỡng, sửa chữa.
- Lò xo: Thường làm từ inox hoặc thép mạ kẽm, có độ đàn hồi cao, chịu được áp lực và nhiệt độ lớn. Lò xo liên kết với đĩa van và sử dụng lực đàn hồi để đóng mở van, khi lò xo bị ép, van mở; khi lò xo giãn, van đóng.
- Bộ phận điều chỉnh: Nằm phía trên thân van, dùng để điều chỉnh áp suất định mức trong hệ thống. Người dùng có thể vặn vít để tăng hoặc giảm áp suất.
- Tay giật: Bộ phận này được xem là dự phòng khi vị trí xả tự động bị kẹt, không làm việc hiệu quả. Tùy theo thiết kế và hãng sản xuất mà có thể có hoặc không có tay giật. Tay giật được lắp đặt phía trên cùng của van, chế tạo cùng chất liệu với thân van. Với thiết kế tay giật cho phép người dùng thực hiện xả áp suất dư thừa ra ngoài bằng thủ công mà không cần phải đợi van xả tự động khi đủ áp.
Cách thức hoạt động của van an toàn nồi hơi – lò hơi
Van an toàn nồi hơi – lò hơi hoạt động tương tự như các loại van an toàn khác, dựa trên nguyên lý chênh lệch áp suất trong hệ thống để vận hành tự động.
Khi ở trạng thái bình thường, áp suất được duy trì ở mức thấp hơn áp suất định mức của van, đĩa van đóng lại, quá trình hoạt động trong hệ thống diễn ra ổn định.
Nếu áp suất trong hệ thống tăng đột ngột, lò xo sẽ bị ép lại do áp lực tăng, khiến đĩa van rời khỏi vị trí, tạo ra khe hở cho phép áp suất dư thừa thoát ra ngoài, giúp hệ thống dần ổn định.
Khi áp suất giảm xuống dưới mức định mức, lò xo không còn bị tác động sẽ tự động bung ra và đẩy đĩa van trở về vị trí ban đầu, đóng kín van. Quy trình này diễn ra tự động, lặp lại theo chu kỳ.

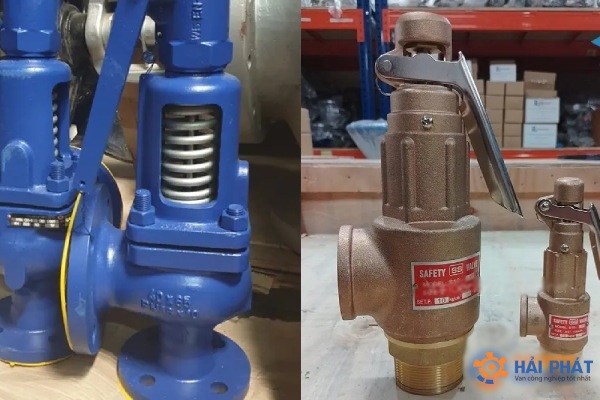

Phân loại van an toàn lò hơi – nồi hơi
Theo chất liệu chế tạo
- Van an toàn inox: Được chế tạo hoàn toàn từ inox 304, inox 316, van an toàn inox nổi bật với độ cứng, độ bền cao, tuổi thọ sử dụng lâu dài. Van có khả năng chịu áp lực và nhiệt độ lớn, không bị ăn mòn hay oxy hóa, phù hợp với nhiều môi trường lưu chất.
- Van an toàn thép: Chế tạo từ chất liệu thép nên van cũng có những đặc tính tương tự như inox. Đặc biệt, chất liệu này mang lại độ bền cao và khả năng chịu nhiệt tốt. Tuy nhiên, khả năng chống ăn mòn của van an toàn thép kém hơn so với inox.
- Van an toàn gang: Gang là chất liệu phổ biến, có giá thành thấp nên thường được lựa chọn để chế tạo van. Van an toàn gang có độ bền cao, độ cứng, khả năng chịu áp lực cùng nhiệt độ ở mức vừa phải, tuy nhiên, khả năng chống ăn mòn của van lại tương đối kém.
- Van an toàn đồng: Được chế tạo từ đồng, một loại kim loại dẻo với màu sắc bắt mắt, thiết kế sang trọng. Tuy nhiên, kích thước van an toàn đồng thường nhỏ, nên chỉ phù hợp với các hệ thống quy mô vừa, có áp lực thấp.
Theo kiểu thiết kế
- Van an toàn không tay giật: Loại van này hoạt động tự động dựa trên sự chênh lệch áp suất. Khi áp suất trong hệ thống tăng quá mức cho phép, van sẽ tự động mở ra để xả lượng áp suất dư thừa. Quá trình này lặp đi lặp lại tự động mà không cần sự can thiệp của con người.
- Van an toàn có tay giật: Loại van này có thiết kế tương tự như van không tay giật, nhưng được trang bị thêm một bộ phận gọi là tay giật. Do đó, ngoài khả năng vận hành tự động, người sử dụng còn có khả năng đóng mở van thủ công thông qua tay giật. Điều này cho phép người dùng dễ dàng điều chỉnh van bất kỳ lúc nào mà không cần chờ đến khi áp suất vượt quá mức quy định. Tay giật cũng đóng vai trò như một phương tiện dự phòng nếu quá trình xả tự động gặp sự cố.
Theo cơ chế hoạt động
- Van an toàn tác động trực tiếp: Loại này này có cấu tạo đơn giản, đóng mở tương đối nhanh chóng. Nhiệm vụ chính của van là xả áp suất dư thừa ngay trên thân van chính khi phát hiện áp suất đầu vào lớn hơn áp suất định mức của van. Với thiết kế đơn giản và khả năng vận hành hiệu quả, loại van này được sử dụng phổ biến và ưa chuộng rộng rãi.
- Van an toàn tác động gián tiếp: So với van tác động trực tiếp, van tác động gián tiếp có cấu tạo và nguyên lý hoạt động phức tạp hơn. Van có cấu trúc gồm một van chính và một van phụ. Khi áp suất trong van phụ vượt quá giới hạn cho phép, van sẽ xả áp suất qua van chính để ổn định hệ thống. Trong trường hợp áp suất trong van chính vượt quá mức cho phép, van sẽ mở ra và xả bớt áp suất dư thừa. Mặc dù van an toàn tác động gián tiếp thích hợp cho các hệ thống áp lực lớn, nhưng do cơ chế hoạt động phức tạp và giá thành cao nên van không được sử dụng phổ biến.
Theo kiểu kết nối
- Van an toàn nối ren: Đây là phương pháp kết nối phổ biến, thường áp dụng cho các hệ thống có đường ống kích thước dưới DN50. Kết nối ren đảm bảo mối nối chắc chắn, không rò rỉ, tuy nhiên do khả năng chịu áp lực ở mức trung bình nên không phù hợp với các hệ thống có áp suất làm việc cao.
- Van an toàn mặt bích: Đây là phương pháp kết nối được sử dụng rộng rãi hiện nay. Mặt bích có kiểu dáng, chất liệu và thiết kế đa dạng. Thông thường, mặt bích của van an toàn nằm ngay trên thân van, tuân theo các tiêu chuẩn quốc tế như JIS, DIN, ANSI, BS. Vì thế, khi lựa chọn cần đảm bảo van có tiêu chuẩn mặt bích phù hợp với hệ thống để tránh khó khăn trong quá trình lắp đặt.
Đánh giá ưu, nhược điểm của van an toàn nồi hơi – lò hơi
Van an toàn lò hơi là thiết bị không thể thiếu trong các hệ thống truyền nhiệt nhờ những ưu điểm nổi bật sau:
- Thiết kế nhỏ gọn, đơn giản, dễ lắp đặt, kiểm tra, bảo dưỡng.
- Khả năng xả áp tự động, hoạt động nhanh chóng và hiệu quả mà không cần sự can thiệp của con người.
- Ngăn chặn tình trạng quá tải áp suất, tăng áp suất đột ngột, giúp giảm thiểu rủi ro, bảo vệ hệ thống và các thiết bị không bị hư hỏng, đảm bảo an toàn.
- Có thể dễ dàng điều chỉnh mức áp suất theo mong muốn thông qua bộ điều chỉnh.
- Van có hai kiểu thiết kế: loại có tay giật và loại không có tay giật, đáp ứng nhu cầu sử dụng khác nhau.
- Đa dạng về kích thước, chất liệu và phương thức kết nối, giúp dễ dàng lựa chọn theo từng hệ thống sử dụng.
- Độ bền cao, tuổi thọ sử dụng dài, khả năng chịu áp suất và nhiệt độ lớn, chống ăn mòn hiệu quả.
- Bên ngoài thân van được phủ một lớp epoxy cao cấp giúp chống bụi, chống từ, ngăn chặn quá trình oxy hóa.
- Giá thành thấp hơn so với nhiều loại van công nghiệp khác.
Tuy nhiên, van an toàn nồi hơi cũng có một số hạn chế cần lưu ý như:
- Kích thước van bị giới hạn do kích cỡ lò xo bị hạn chế.
- Lưu lượng xả qua van có thể bị ảnh hưởng.

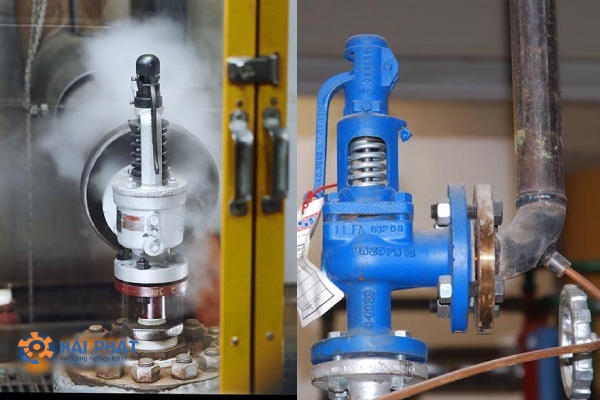

Van an toàn nồi hơi – lò hơi được lắp đặt ở đâu?
Van an toàn nồi hơi – lò hơi đóng vai trò quan trọng, không thể thiếu trong nhiều lĩnh vực sản xuất và công nghiệp, được sử dụng phổ biến trong các hệ thống, ngành nghề sau:
- Hệ thống hơi nóng như lò hơi, nồi hơi, lò sấy, lò sưởi, lò hấp…
- Nhà máy năng lượng, nhiệt điện
- Hệ thống bồn chứa, bể chứa áp suất
- Hệ thống sưởi ấm
- Hệ thống tuabin
- Hệ thống nước nóng
- Phòng xông hơi, massage
- Hệ thống khí gas, khí nén
- Các nhà máy chế biến, sản xuất, chế tạo…
- ….
Báo giá van an toàn nồi hơi – lò hơi chính hãng, uy tín
Nếu bạn đang tìm kiếm đơn vị cung cấp van an toàn nồi hơi chính hãng với mức giá cạnh tranh nhất, Van Inox Hải Phát chính là lựa chọn đáng tin cậy. Chúng tôi cam kết là nhà phân phối van công nghiệp và thiết bị phụ kiện uy tín với giá tốt nhất thị trường. Tất cả sản phẩm đều được nhập khẩu trực tiếp, không qua trung gian, kèm theo đầy đủ chứng chỉ chất lượng, giúp khách hàng hoàn toàn yên tâm khi sử dụng. Ngoài ra, chúng tôi còn cung cấp chính sách bảo hành uy tín, đổi trả linh hoạt cùng nhiều ưu đãi hấp dẫn, đảm bảo sự hài lòng cho quý khách.
Ngoài van an toàn lò hơi, chúng tôi còn cung cấp đa dạng các loại van công nghiệp khác như van giảm áp, van cổng, van bi, van bướm… sẵn sàng đáp ứng nhu cầu sử dụng và lắp đặt của khách hàng.
Để mua van an toàn nồi hơi – lò hơi với giá ưu đãi, hãy liên hệ ngay với chúng tôi qua số hotline 0961 882 338.
